Obehové čerpadlá sú nevyhnutnou súčasťou moderných vykurovacích systémov, ktoré zabezpečujú efektívnu cirkuláciu chladiacej kvapaliny a rovnomerné rozloženie tepla v celom objekte. Tento článok poskytuje komplexný prehľad o ich funkcii, typoch, výbere a údržbe.
Čo je obehové čerpadlo a prečo je dôležité?
Obehové čerpadlo je špecializované zariadenie integrované do vykurovacieho okruhu s primárnym cieľom zabezpečiť nepretržitý pohyb chladiacej kvapaliny. Vykurovacie systémy využívajúce tieto čerpadlá sa označujú ako systémy s núteným obehom. V mnohých prípadoch gravitačné prírodné javy nedokážu zabezpečiť dostatočnú cirkuláciu, najmä v zložitých systémoch s viacerými okruhmi. Vodné čerpadlo pre vykurovanie priestoru preto slúži na stimuláciu a udržiavanie pohybu chladiacej kvapaliny.
V minulosti, pred rokom 1990, sa vykurovacie systémy v súkromných objektoch často projektovali a stavali bez použitia čerpadiel. Chladivo sa pohybovalo potrubím samospádom, pričom jeho cirkulácia bola zabezpečená konvekčnými prúdmi kvapaliny ohrievanej v kotle. V súčasnosti sa systémy s prirodzeným obehom používajú, avšak ich výskyt je menej častý.
Lacné kotly na tuhé palivá sa často vyrábajú bez zabudovaných čerpadiel, pretože výrobca nepozná presné parametre konkrétneho vykurovacieho okruhu. Pre takéto systémy je nákup vodného čerpadla nevyhnutný.
Výhody používania obehového čerpadla
Používanie obehového čerpadla prináša množstvo kľúčových výhod:
- Znížené zaťaženie kotla: Dosiahnuté znížením teplotného rozdielu medzi prívodným a výstupným potrubím.
- Rovnomerné rozloženie tepla: Zabezpečuje konzistentnú teplotu chladiacej kvapaliny po celej dĺžke vykurovacích okruhov.
- Rýchla regulácia teploty: Umožňuje rýchle nastavenie a úpravu teploty chladiacej kvapaliny.
- Rýchly ohrev systému: Zabezpečuje rýchle zahriatie vykurovacieho systému pri spustení studeného kotla.
- Flexibilita inštalácie: Nie je potrebné inštalovať potrubia so sklonom smerom ku kotlu, čo umožňuje spontánny pohyb chladiacej kvapaliny.
- Možnosť použitia tenších rúrok: Šetrí vnútorný priestor v byte.
- Dostatočný tlak: Výkon čerpadla umožňuje vytvoriť vo vykurovacom okruhu dostatočný tlak na zásobovanie chladiacou kvapalinou viacerých poschodí.
- Použitie uzatváracích ventilov: Umožňuje individuálnu reguláciu na jednotlivých slučkách vykurovacích sietí.
- Integrácia do automatiky: Poskytuje možnosť integrácie čerpadla do automatického riadiaceho systému kotla.
Nevýhody obehových čerpadiel
Napriek uvedeným výhodám majú obehové zariadenia aj dve hlavné nevýhody:
- Závislosť od napájania elektrickou energiou.
- Dodatočné náklady na elektrickú energiu.

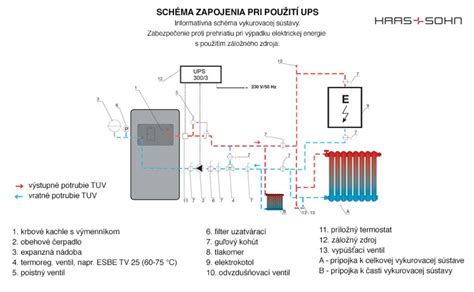

Tieto nevýhody sú však zvyčajne kompenzované úsporou paliva (10-20%) a nízkym podielom nákladov na elektrinu (3-5%) na celkových nákladoch na vykurovanie. V prípade častých výpadkov elektriny je možné nainštalovať UPS (záložný zdroj napájania) pre autonómnu prevádzku.
Štruktúra a typy obehových čerpadiel
Obehové čerpadlo sa skladá z nasledujúcich základných prvkov:
- Puzdro s pracovnou komorou
- Motor
- Obežné koleso
- Odvzdušňovacia skrutka
- Svorkovnica (môže byť vybavená prídavným mechanickým a elektronickým zariadením na reguláciu činnosti motora)
Jednoduchosť konštrukcie zaisťuje vysokú spoľahlivosť a životnosť čerpadiel, ktorá sa pohybuje okolo 5 až 10 rokov. Pri prvom spustení obehového čerpadla je nevyhnutné odskrutkovať vzduchovú skrutku a vypustiť vzduch z pracovného priestoru.

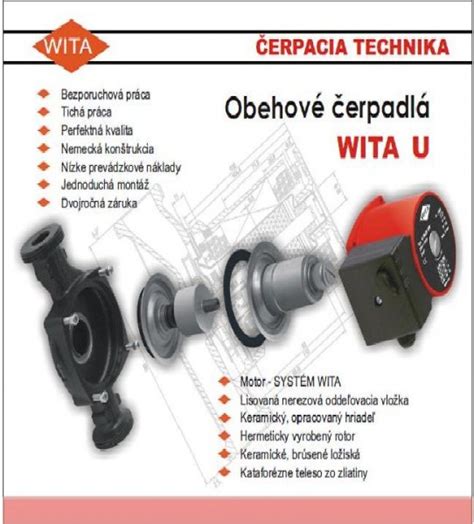

Čerpadlá "mokrého" typu
Pri "mokrých" čerpadlách je rotor v priamom kontakte s chladiacou kvapalinou, čo zároveň zabezpečuje chladenie motora. Vnútorné tesnenia sú statické a nepodliehajú dynamickému opotrebovaniu, vďaka čomu sú tieto modely považované za spoľahlivejšie a odolnejšie. Princíp činnosti je podobný ako u "suchých" čerpadiel: otáčajúce sa obežné koleso posúva chladivo od stredu k okrajom pracovnej komory, odkiaľ je zbierané do výstupných kanálov.
Čerpadlá "suchého" typu
Konštrukcia "suchých" čerpadiel nezahŕňa priamy kontakt chladiacej kvapaliny s rotorom. Pracovná plocha je oddelená od častí motora špeciálnymi krúžkami vyrobenými z odolných materiálov ako grafit, keramika, karbid volfrámu, nehrdzavejúca oceľ alebo oxid hlinitý. Pracovný priestor je s motorom spojený iba cez hriadeľ, čo umožňuje výmenu pohonu.
Výhody "suchých" čerpadiel:
- Vysoká účinnosť (70-80%).
- Minimálne vodné kladivo pri spustení.
- Možnosť horizontálneho aj vertikálneho usporiadania motora.
- Čerpanie veľkých objemov chladiacej kvapaliny vďaka vysokému výkonu.
Vďaka kombinácii účinnosti a výkonu sa "suché" čerpadlá používajú predovšetkým vo vykurovacích systémoch priemyselných, administratívnych budov a veľkých obytných komplexov. Ich nevýhody zahŕňajú vyššiu hlučnosť, potrebu výmeny tesniacich kotúčov každé 2-3 roky, riziko úniku chladiacej kvapaliny pri poruche tesnenia a potrebu externého chladenia motora.
Konštrukcia "suchých" čerpadiel môže byť:
- Monoblok: Motor a kovové teleso sú spojené do jednej konštrukcie.
- Konzolový: Jednotlivé prvky sú upevnené na jednom ráme.
Výber správneho obehového čerpadla
Výber vhodného obehového čerpadla je kľúčový pre správnu funkciu vykurovacieho systému. Neexistujú jednotné požiadavky na označovanie čerpadiel, preto je dôležité dôkladne študovať technické špecifikácie v návode na obsluhu.
Kľúčové parametre pri výbere
- Priemer pripojených potrubí: Musí zodpovedať priemeru potrubia vo vašom systéme.
- Maximálny povolený tlak (H): Tlak potrebný na prekonanie hydraulického odporu systému.
- Prietok (Q): Množstvo chladiacej kvapaliny, ktoré čerpadlo dokáže prepraviť za jednotku času.
- Výkon (P): Elektrický výkon čerpadla.
- Prevádzková teplota: Čerpadlá pre vykurovacie systémy sú navrhnuté pre teploty do 130-150 °C.
- Hlučnosť: Pri výbere je dôležité dbať na tichú prevádzku, najmä pre obytné priestory.
Výpočet potrebných parametrov
Pre nezávislé určenie primeranosti výkonu zariadenia je potrebné vykonať nasledujúce výpočty:
Fáza 1: Stanovenie tepelného výkonu
Požadovaný tepelný výkon závisí od materiálu stien, tesnosti okien a podlahy. Pre byty sa predpokladá 75-80 W/m², pre domy 100-120 W/m². Priemerný teplotný rozdiel na vstupe a výstupe kotla je zvyčajne 10 °C.
Vzorec pre výpočet požadovaného prietoku:
Požadovaný prietok (l/h) = (Vykurovaný objem (m²) * Tepelný výkon (W/m²)) / (1.16 * Teplotný rozdiel (°C))
Fáza 2: Výpočet tlaku
Tlak je nevyhnutný na prekonanie celkového hydraulického odporu systému. Každý uzatvárací ventil a iný prvok potrubia má svoj vlastný indikátor hydraulického odporu, ktorý sa určuje pomocou špeciálnych tabuliek. Pri výbere je lepšie zvoliť väčší priemer potrubia, aby sa znížila tlaková strata.
Fáza 3: Určenie výkonu čerpadla
Nasleduje porovnanie vypočítaných parametrov s tlakovo-prietokovými charakteristikami konkrétneho modelu čerpadla. Ak je priesečník parametrov pod krivkou v grafe, zariadenie je vhodné.
Ďalšie funkcie a odporúčania
- Regulácia otáčok: Niektoré moderné čerpadlá umožňujú nastavenie rýchlosti otáčok motora, čo slúži na lepšie doregulovanie vykurovacieho systému.
- Termostat a časovač: Umožňujú automatizáciu prevádzky kotla v závislosti od teploty chladiacej kvapaliny a dennej doby.
- Plynulá regulácia: Čerpadlá s plynulo meniteľnou rýchlosťou obežného kolesa umožňujú autonómne riadenie rýchlosti chladiacej kvapaliny v rôznych slučkách.
- Zásoba výkonu: Odporúča sa zvoliť čerpadlo s charakteristikami o 20-30% vyššími, než sú vypočítané, pre zníženie prevádzkového zaťaženia a predĺženie životnosti.
- Filtrovanie: Je žiaduce, aby zariadenie malo zabudovanú sieťku na filtrovanie pevných častíc suspendovaných v chladiacej kvapaline.
- Značky: Odporúča sa vyberať čerpadlá od známych výrobcov ako Calpeda, Grundfos, WILO, aj keď ich cena môže byť vyššia.
Pri výbere je vždy najlepšie koordinovať sa so špecialistami, najmä pri komplexných systémoch pre rodinné domy.
Tepelné čerpadlá typu voda-voda
Tepelné čerpadlo typu voda-voda využíva ako zdroj energie teplo získané zo spodnej alebo povrchovej vody. Tento typ čerpadla je podobný systému zem-voda, kde energiu odoberáme z vodného zdroja.
Princíp fungovania
Zo zdroja vody (napr. studňa, povrchový vodný tok) sa odoberá voda, ktorá následne prechádza cez výmenník tepla tepelného čerpadla. Použitá voda sa musí vracať do rovnakého zdroja, aby sa neporušoval vodný zákon.
Zdroje vody a ich využitie
- Studňa: Odobratá studničná voda sa vracia do tej istej zvodne (vodonosnej vrstvy).
- Povrchové vodné toky (rieky, jazerá, rybníky): Použitie vyžaduje súhlas majiteľov alebo správcov. V zimnom období môže byť povrchová voda blízko bodu mrazu, čo obmedzuje jej využitie.
- Odpadové teplo z priemyselných procesov: Veľmi výhodný zdroj energie.
Efektivita a výkonové číslo (COP)
Tepelné čerpadlo pri svojej prevádzke spotrebúva elektrickú energiu, ale získa približne 3 až 5-krát viac tepelnej energie. Tento pomer sa nazýva výkonové číslo (COP). Ak dodáme 1 kW elektrickej energie a získame 5 kW tepla, COP je 5. COP závisí od aktuálneho príkonu, výstupnej teploty a teploty okolia.
Letná prevádzka
Moderné tepelné čerpadlá môžu v lete pracovať reverzne (opačne) a interiér ochladzovať, podobne ako chladnička, odoberajúc teplo zvnútra a odovzdávajúc ho okoliu.
Historický kontext
Slovák Aurel Stodola, konštruktér prvého tepelného čerpadla na svete, v roku 1928 vytvoril zariadenie, ktoré dodnes pracuje vo Švajčiarsku a vykuruje radnicu v Ženeve s využitím tepla z jazera (uzavretý kruh). Aj keď jeho najväčšie úspechy boli v oblasti parných a spaľovacích turbín, jeho práca v oblasti tepelných čerpadiel bola významná. Aurel Stodola zomrel v roku 1942.
Jak funguje tepelné čerpadlo Vaillant
Servis a údržba
Pre zabezpečenie dlhej životnosti a spoľahlivej prevádzky obehového čerpadla je dôležitý pravidelný servis. V prípade poruchy je potrebné kontaktovať servisného technika. Pri výmene starého čerpadla za nové je dôležité zohľadniť jeho parametre a kompatibilitu so systémom.
Pri výmene starého neregulovaného čerpadla za špičkové čerpadlo s reguláciou, je návratnosť investície kalkulovaná v priemere na 14 mesiacov. Vďaka pokročilým technológiám dokážu špičkové zariadenia, akými sú napríklad čerpadlá Alpha spoločnosti Grundfos, znížiť spotrebu energie o 60 %.
Spoločnosť Pumpa,a.s. je autorizovaným servisným strediskom pre záručný aj pozáručný servis pre popredných renomovaných výrobcov obehových čerpadiel Grundfos, Wilo, KSB. Ponúkajú tiež službu nonstop servisu.
Kľúčové aspekty správneho fungovania vykurovacieho čerpadla:
- Neriadené čerpadlá neponúkajú možnosť nastavenia výkonu alebo rýchlosti a pracujú vždy na plný výkon, čo ich robí najmenej účinnými.
- Elektronicky riadené vykurovacie čerpadlá upravujú svoju spotrebu energie elektronicky a nezávisle na základe nastavenia termostatu a vonkajšej teploty.
- Vysokoúčinné čerpadlá automaticky prispôsobujú svoje otáčky a výkon aktuálnej potrebe vykurovania a sú plynule nastaviteľné, čím majú najnižšiu spotrebu energie.
Správne fungujúce vykurovacie čerpadlo, v ideálnom prípade vysokoúčinné čerpadlo, je rozhodujúcim faktorom pre optimálnu prevádzku systému ústredného vykurovania. Čerpadlá rady EVOPLUS, EVOSTA2 a 3 môžu byť použité pre vykurovacie a klimatizačné systémy v obytných aj komerčných objektoch.
Kavitácia je tvorba vzduchových bublín naplnených parami vnútri telesa čerpadla, ku ktorej dochádza, keď tlak klesne pod tlak pary v kvapaline. Aby sa predišlo kavitácii, je potrebné zabezpečiť dostatočný tlak na saní čerpadla.
Tlakový ráz je náraz tlaku spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je často spôsobený nevhodnou inštaláciou poistného ventilu.
Ochrana proti chodu na sucho zabraňuje samovoľnému chodu čerpadla pri nedostatku kvapaliny. Používajú sa rôzne typy ochrany, vrátane plavákových spínačov, ponorných sond alebo merania účinku motora.
Pri výbere obehového čerpadla s reguláciou otáčok je dôležité zvážiť jeho energetickú účinnosť a návratnosť investície.
