Regulátory sekundárneho vzduchu hrajú kľúčovú úlohu v efektívnom a ekologickom spaľovaní tuhých palív v kotloch. Ich hlavnou funkciou je riadiť prívod vzduchu, čím sa optimalizuje proces horenia, znižujú tepelné straty a predlžuje sa čas horenia paliva. V tomto článku sa zameriame na rôzne typy regulátorov, ich funkcie a technické parametre, ako aj na moderné elektronické systémy riadenia kotlov.
Elektronické regulátory spaľovania
Moderné kotly na tuhé palivá sú často vybavené pokročilými elektronickými regulátormi, ktoré umožňujú presné riadenie spaľovacieho procesu. Jedným z príkladov je regulátor s algoritmom Control Smart, ktorý robí z kotla univerzálne zariadenie prispôsobené na ovládanie ventilátora a čerpadla ústredného kúrenia. Tento systém funguje podobne ako PID regulácia, avšak bez priamej kontroly teploty spalín.
Pokročilé funkcie elektronických regulátorov
- Komunikácia s izbovým termostatom: Umožňuje bezdrôtové alebo káblové pripojenie k bežnému izbovému termostatu pre automatické riadenie teploty v miestnosti.
- PID regulácia teploty spalín: Pri aktivácii čidla PT-1000 a nastavení v servisnom menu, kotol po prekročení určitej teploty spalín (napr. 150 °C vo výstupe dymovodu) postupne znižuje výkon ventilátora. Toto znižovanie výkonu prívodu vzduchu pri príliš vysokej teplote spalín zamedzuje tepelným stratám a môže viesť k úspore paliva až cez 20 %.
- Programovateľné nastavenia:
- Teplota kotla: 25-90 °C
- Sila ventilátora: 10-100 %
- Teplota spustenia čerpadla ÚK: 20-80 °C
- Čas fúkania: 0-90 sekúnd
- Prestávka pri fúkaní: 1-15 minút
- Teplota vyhasínania: minimálne 20 °C až maximálna teplota kotla - 5 °C
Typy prevádzky ventilátora
Elektronické regulátory často ponúkajú dva režimy prevádzky ventilátora:
- CS (Automatic Control System): Výkon ventilátora je nastavený automaticky. Regulátor sám ovláda otáčky ventilátora počas rastu teploty kotla.
- STD (Standard): Silu fúkania si nastavuje užívateľ manuálne vo voľbách regulátora.
Servisné menu
Pre pokročilé nastavenia a konfiguráciu je k dispozícii servisné menu. Do servisného menu sa zvyčajne vstupuje stlačením tlačidla funkcie (F) do 3 sekúnd po zapnutí napájania kotla.
Mechanické regulátory ťahu
Okrem elektronických systémov sa stále bežne používajú aj mechanické termostatické regulátory ťahu. Tieto regulátory fungujú na princípe tepelnej rozťažnosti a mechanického prenosu pohybu.

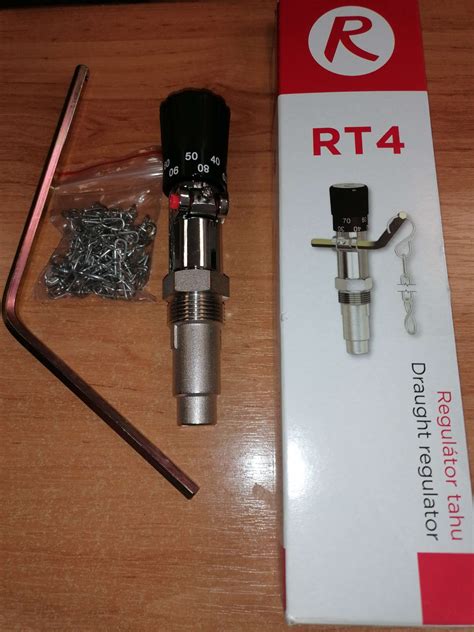

Regulátor ťahu REGULUS RT4 S
REGULUS RT4 S je príkladom termostatického regulátora ťahu pre kotly na tuhé palivá, vybavený pákou do pravého uhla s vyložením 313 mm. Jeho hlavnou funkciou je regulovať výstupnú teplotu pracovnej kvapaliny zo zdroja na hodnotu nastavenú gombíkom.
Princíp fungovania
Pohyb termostatického člena, vyvolaný rastúcou teplotou pracovnej kvapaliny, je pomocou pákového mechanizmu a retiazky prenášaný na klapku prívodu spaľovacieho vzduchu do kotla. Keď teplota stúpa, klapka sa zatvára a kotol znižuje svoj výkon. Pri chladnutí pracovnej kvapaliny pôsobí tlačná pružina proti čidlu, klapka prívodu spaľovacieho vzduchu sa otvára a výkon kotla sa zvyšuje.
Technické údaje
- Pripojovací rozmer: G 3/4 " vonkajší
- Menovitý tlak: PN 6
- Maximálny pracovný tlak: 0,6 MPa
- Maximálna pracovná teplota kvapaliny: 120 °C
- Regulačný rozsah teploty pracovnej kvapaliny: 30 - 90 °C
Ďalšie typy regulátorov REGULUS
Sortiment regulátorov ťahu Regulus zahŕňa aj:
- REGULUS RT4 L: S predĺženou pákou.
- REGULUS RT4 T: S vyšším opláštením.
- REGULUS RT4P: Merací prístroj pre 3/4 kotol.
- Náhradné diely ako gombíky a piestiky pre rôzne modely.
Tieto regulátory sú určené pre kotly na drevo, uhlie a viacpalivové kotly. Obmedzujú prívod vzduchu, čím regulujú silu horenia a predlžujú čas horenia paliva.
Riadenie prívodu sekundárneho vzduchu

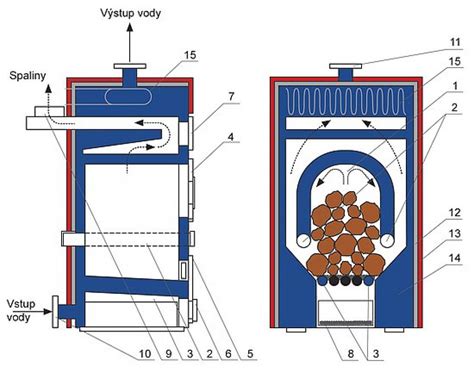

V konštrukcii kotlov na tuhé palivá je dôležitý aj prívod sekundárneho vzduchu. Otvor pre prívod sekundárneho vzduchu sa zvyčajne nachádza v zadnej časti kotlového telesa. Vzduch prúdi do kotla cez kanáliky v žiarobetónových tvarovkách, čím sa predohrieva a vyúsťuje priamo do spaľovacej trysky. Týmto spôsobom sa zabezpečuje ekologickejšie spaľovanie s vyššou účinnosťou.
Záver
Regulátory sekundárneho vzduchu, či už elektronické alebo mechanické, sú nevyhnutnou súčasťou moderných kotlov na tuhé palivá. Zabezpečujú optimálne spaľovanie, zvyšujú účinnosť kotla a prispievajú k úspore paliva a zníženiu emisií.
