Odsávanie spalín nad kotlom: Kompletný prehľad a riešenia

Pri výbere a inštalácii vykurovacích systémov, najmä plynových kotlov, je kľúčové zabezpečiť správne fungovanie odvodu spalín. Tento proces môže byť niekedy zložitý, vzhľadom na širokú škálu dostupných komponentov a špecifické požiadavky jednotlivých typov kotlov. V tomto článku sa zameriame na rôzne aspekty odvodu spalín, s dôrazom na riešenia pre plynové kotly a súvisiace technické detaily.

Význam správneho odvodu spalín

K správnej funkcii kotla a bezpečnosti v domácnosti patrí aj zabezpečenie dostatočného prívodu vzduchu a účinného odvodu spalín. Pri spaľovaní plynu dochádza k uvoľňovaniu oxidu uhličitého, dusíka a vody, pričom na spálenie jedného metra kubického plynu sa spotrebuje približne deväť metrov kubických vzduchu. Výsledkom sú približne osem metrov kubických splodín horenia a minimálne dva kubické metre pary. Nedostatok kvalitného ťahu v komíne môže viesť k nebezpečnému hromadeniu produktov spaľovania v miestnosti.

Vetranie kotla musí zabezpečovať ako prívod vzduchu, tak aj odvod spalín. Je nevyhnutné zabezpečiť odvod splodín z každého kotla osobitne. Vetranie kotla sa inštaluje iba s prirodzeným ťahom; nútené vetranie môže byť nebezpečné v prípade úniku plynu alebo poruchy kotla.

Odsávacie vetranie pre plynový kotol poskytuje komín. Horúce produkty spaľovania sú menej husté ako vzduch, a preto sú odvádzané komínom von. Čím je vonku chladnejšie, tým efektívnejšie tento výfukový systém funguje.

Výpočet vetrania pri inštalácii plynového kotla

Výpočet vetrania pri inštalácii plynového kotla zahŕňa:

• Vyfukovanie za hodinu: rovná sa trojnásobku objemu vzduchu v kotolni.
• Prívod vzduchu: dopĺňa extrahovaný vzduch a zabezpečuje množstvo vzduchu spáleného v kotle.

Parametre komína sa určujú na základe:

• Teplotného rozdielu.
• Prierezu potrubia.
• Požiadaviek na povinné vetranie.

Ak komín vedie po ulici a nie je izolovaný, bude prievan slabý.

Vlastnosti vetrania pre plynový kotol

• Od vetracieho potrubia pre plynový kotol po steny musí byť najmenej 5 cm (pri drevených stenách najmenej 25 cm).
• Je dovolené vykonať najviac 3 otáčky komína.
• Prívod vzduchu je zabezpečený iba prirodzeným prívodným vetraním kotla.

Najjednoduchším a najefektívnejším spôsobom prívodu vzduchu do kotolne je inštalácia odvzdušňovača. Ak to nie je možné, inštaluje sa ventil prívodného vzduchu alebo infiltračný ventil. Ventil je potrubie, ktorého dĺžka sa určuje podľa hrúbky steny. Priemer sa volí v závislosti od výkonu kotla (od 80 do 160 mm). Samotný ventil sa nasadí na potrubie zvnútra. Ani v najťažších mrazoch nie je prístroj pokrytý ľadom.

Typy kotlov a ich špecifiká pre odvod spalín

Pri výbere riešenia pre odvod spalín je dôležité rozlišovať medzi rôznymi typmi kotlov, najmä medzi kondenzačnými a nekondenzačnými (klasickými) kotlami.

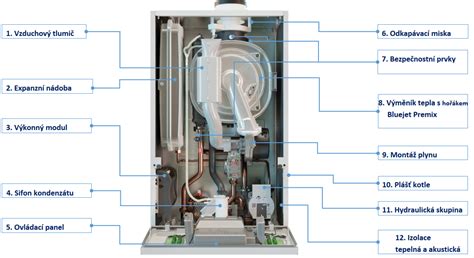

Kondenzačné kotly

Pre kondenzačný kotol je vždy nevyhnutné použiť plastový dymovod. Tento dymovod je možné vložiť aj do starého murovaného komína. Existujú aj špeciálne komíny prispôsobené pre kondenzačné kotly, avšak použitie plastového dymovodu býva lacnejšou alternatívou.

Pri výbere rozmerov dymovodu pre kondenzačný kotol, napríklad Protherm tiger condens, je dôležité zvážiť jeho umiestnenie vedľa starého murovaného komína. V takom prípade sa často stretávame s otázkou výberu rozmeru dymovodu, napríklad 80/125 mm alebo 60/100 mm. Pri menších rozmeroch, ako je 60/100 mm, je riešenie často cenovo výhodnejšie.

Pre kotly umiestnené vo vetraných miestnostiach s dymovodmi vedenými do prázdnej šachty dvojkomínu, s výškou komína okolo 3 metrov, je tiež vhodné použiť plastový dymovod. Pri výške dymovodu 4 metre, vrátane ukončenia nad strechou, sa často skladá z dvoch 2-metrových kusov.

Príklady konkrétnych dopytov a odpovedí:

• Dopyt na koleno a 50 cm rúry na dymovod pre kotol Viessmann Vitodens 100-W. V tomto prípade je potrebné zvoliť správne komponenty.
• Dopyt na dymovod pre plynový prietokový ohrievač vody Junkers miniMAX WRD 14-2 G, kde bol predtým použitý nerezový vývod cez stenu.
• Dopyt na komín pre plynový ohrievač vody s bojlerom v pivnici a nerezovou rúrou ako vývod cez stenu. Problém s vypínaním kotla môže byť spôsobený nedostatočným ťahom komína, ktorý môže vyžadovať dodatočné nasávanie vzduchu alebo špeciálny nadstavec na komín.
• Dopyt na odťah spalín pre kondenzačný kotol Protherm tiger condens, s vedením nového komína v starom murovanom komíne.
• Dopyt na plastový komín pre kondenzačný kotol Buderus logamax plus gb072-14 s odvodom spalín cez stenu.
• Dopyt na komínové diely pre kondenzačný kotol Immergas Victrix Zeus 26, vrátane kolena 90° koncentrického s prírubou a predĺženia s krytmi cez stenu.

Nekondenzačné (klasické) a turbo kotly

Pre klasické plynové kotly (nekondenzačné) sa dymovody často líšia od tých pre kondenzačné kotly. Niektoré ponuky už nemusia zahŕňať dymovody pre tieto typy kotlov.

V prípade turbo kotlov, ako je Protherm Gepart 23 MTV, sa uvádza, že do dĺžky 4,5 metra je možné použiť dymovod s priemerom 60/100. V prípade potreby kratšieho kusu na odvod kondenzátu kvôli záruke, je potrebné to špecifikovať.

Pri starších turbo kotloch, ako je Protherm Tiger s odvodom spalín (rok 2002), je dôležité pri výmene za nový kondenzačný kotol (napr. Protherm Tiger Condens 25 kkz 42) nepoužiť starý dymovod z klasických kotlov. Pre kondenzačné kotly sa používajú plastové dymovody s tesnením, pretože po nich steká kondenzát.

Pri riešení dymovodu pre turbo kotol v staršej bytovke do pôvodného tehlového komína, kde je starý komín krivý, je potrebné zvážiť priemer a dĺžku dymovodu. V takýchto prípadoch sa často odporúča použiť hliníkovú vložku.

Odvod spalín vodorovne cez stenu

V niektorých prípadoch, najmä pri starších domoch, je možné riešiť odvod spalín vodorovne cez stenu. Toto riešenie je technicky možné, ale je potrebné dodržiavať príslušné normy a predpisy.

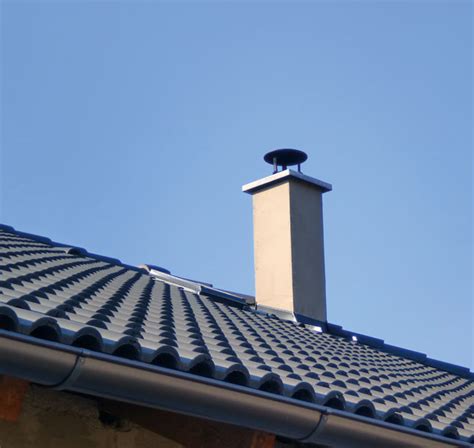

Systémy odvodu spalín a komínové systémy

Na trhu existuje široká škála materiálov a systémov určených na odvod spalín, ktoré sa líšia svojimi vlastnosťami a vhodnosťou pre rôzne typy kotlov a palív.

Materiály a konštrukcie komínov

• Trojvrstvové systémy z nehrdzavejúcej ocele (napr. CERASTEEL, Almeva HDW25, Almeva Triple DW25, Almeva Triple DW25 black) sú vhodné pre všetky typy palív a spotrebičov, pracujúcich vo vákuu aj v pretlaku. Niektoré sú určené pre vysokotlakovú prevádzku a sú odolné voči vlhkosti.
• Jednovrstvové vysokotlakové systémy z nehrdzavejúcej ocele (napr. Almeva HEW) sú tiež vhodné pre rôzne typy palív a prevádzkované vo vysokotlakovej prevádzke.
• Hliníkové systémy odvodu dymu (AL1, AL2) sa skladajú z pevných rúrok a tvaroviek. Sú určené predovšetkým na použitie v interiéri a na vložkovanie priamych komínových prieduchov. Vhodné sú pre turbokotly a teplovzdušné jednotky.
• Tromi vrstvami izolované komínové systémy (napr. EIB, EIZ) pozostávajú z tvárnice, tepelnej izolácie a keramickej šamotovej vložky. Sú vhodné pre rôzne druhy palív a môžu pracovať v podtlakovom aj pretlakovom režime.
• Koncentrický dymovodný systém z nehrdzavejúcej ocele (ALMEVA Double DK) je odolný voči kyselinám a vlhkosti.

Použitie špecifických komponentov

Pri zostavovaní dymovodu je často potrebné použiť rôzne komponenty ako sú:

• Koleno (napr. 90° koleno)
• Predĺženie (napr. predĺženie s krytmi cez stenu)
• Adaptér na pripojenie ku kotlu
• Ukončenie dymovodu (napr. strieška na dymovod)
• Kus na odvod kondenzátu

Pri niektorých produktoch je dôležité overiť, či balenie obsahuje všetky potrebné časti, napríklad adaptér a predĺženie.

Odsávače dymu a ventilátory

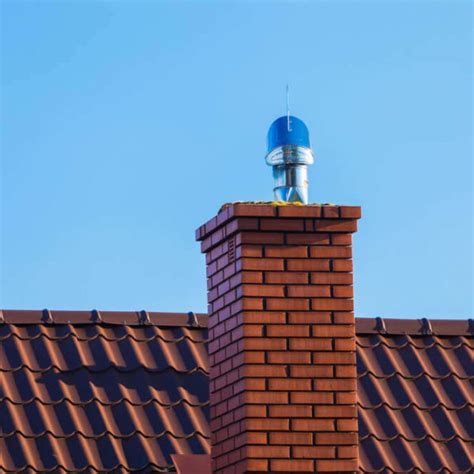

V prípadoch, kedy prirodzený ťah komína nie je dostatočný, alebo je potrebné zvýšiť účinnosť odvodu spalín, sa používajú odsávače dymu alebo špeciálne ventilátory.

Princíp fungovania a typy odsávačov dymu

Odsávače dymu sú navrhnuté tak, aby vytvárali podtlak v peci a zabezpečili tak správny odvod spalín. Existujú rôzne typy:

• Odstredivé odsávače dymu: Namontované na konci potrubia, poskytujú podtlak v peci.
• Radové odsávače dymu: Inštalované priamo v komínovom systéme, zväčša na výstupe.

Výhody použitia odsávača dymu:

• Zvýšenie účinnosti vykurovacieho zariadenia.
• Zníženie spotreby paliva.
• Minimalizácia usadenín v potrubí (sadze, decht).
• Zníženie pravdepodobnosti prieniku horúcich plynov a dymu do miestnosti.
• Eliminácia nepríjemných zápachov.

Odsávače dymu môžu byť vybavené rôznymi typmi motorov:

• Elektricky komutované motory (EC): Umožňujú nezávislú zmenu otáčok a široké nastavenie.
• Synchrónne motory: Jednoduché a lacné, ale s obmedzeným rozsahom nastavenia.
• Asynchrónne dúchadlá: Spoľahlivé a jednoduché na použitie, ale s vyššími štartovacími prúdmi.

Ventilátory pre rôzne aplikácie

Okrem odsávačov dymu pre kotly existujú aj špecifické ventilátory pre iné aplikácie:

• Potrubné inline ventilátory (napr. Dalap 100 DAN 12V): Vhodné pre efektívne odsávanie vzduchu z bytových a nebytových priestorov, vrátane vlhkých prostredí ako sú kúpeľne a kuchyne.
• Axiálne ventilátory SUNON MagLev 12VDC / 48VDC: Kompaktné ventilátory vhodné pre nasávanie alebo odsávanie vzduchu v rôznych priestoroch, vrátane vlhkých. Sú vhodné pre odvod tepla v stavebných prvkoch, chladení, počítačovej technike a strojárstve.
• Odsávacie steny: Robustné odsávacie steny vhodné do striekacích kabín.
• Odsávacie stoly: Pracovné stoly s integrovaným filtračným systémom.

Pri výbere ventilátora je dôležité zohľadniť:

• Rozmery
• Výkon
• Schému zapojenia
• Prevádzkové napätie (napr. 12VDC, 48VDC)
• Maximálnu prevádzkovú teplotu
• Hlučnosť
• Životnosť

Riešenia pre konkrétne situácie

V praxi sa stretávame s rôznymi situáciami, ktoré vyžadujú špecifické riešenia pre odvod spalín:

Inštalácia v starých komínoch

Pri inštalácii nového kotla do starého tehlového komína je často potrebné komín vyvložkovať. Pre kondenzačné kotly sa odporúča použiť plastovú vložku. Pri starých a krivých komínoch môže byť potrebné použiť špeciálne flexibilné rúry alebo iné adaptačné prvky.

V starších bytovkách s pôvodným tehlovým komínom je možné riešiť dymovod pre turbo kotol tak, aby nasával vzduch z vonka cez stenu alebo z miestnosti a spaliny odvádzal do starého komína. V takom prípade je dôležité zvážiť priemer a dĺžku dymovodu a prípadnú potrebu hliníkovej vložky.

Komíny pre kotly na tuhé palivá

Pre kotly na tuhé palivá sa komíny často vyrábajú z tehál. Ak majú dostatočnú výšku a prierez, zvyčajne majú vynikajúcu trakciu bez potreby zosilňovačov pohybu vzduchu. V prípadoch, kedy tehlový komín nedosahuje požadovanú výšku alebo nie je dostatočne účinný, je možné použiť odsávače dymu pre kotly na tuhé palivá.

Porovnanie odsávača dymu a dúchadla:

• Odsávač dymu: Zabezpečuje podtlak v peci a zvyšuje ťah. Jeho regulácia výkonu môže byť manuálna a automatická údržba teploty chladiacej kvapaliny je vylúčená bez elektronickej riadiacej jednotky.
• Dúchadlo (blower): Pracuje v spojení s regulátorom, automaticky riadi výkon a teplotu. Dvere popolníka sú hermeticky uzavreté a vzduch je dodávaný samostatným kanálom.

Pri výbere ventilátora pre kotol na tuhé palivo je kľúčové zvoliť správny výkon, aby nedochádzalo k neúplnému spaľovaniu paliva alebo naopak k prehrievaniu kotla.

Odsávanie spalín z iných spotrebičov

Princípy odvodu spalín sa vzťahujú aj na iné spotrebiče:

• Peletové kachle: Pre odvod spalín do komína je možné použiť špeciálne rúry, napríklad "Flexibilná rúrka pretlaková 80 mm".

Špecifické otázky a riešenia

V rámci konzultácií sa často objavujú špecifické otázky týkajúce sa výberu a inštalácie systémov odvodu spalín:

• Dotaz na zloženie balenia: Napríklad, či balenie odvodu spalín AZB 919 obsahuje adaptér AZB 931 a predĺženie AZB 604/1. V tomto prípade áno, obsahuje adaptér na pripojenie ku kotlu aj predĺženie.
• Cenová ponuka: Zákazníci často požadujú cenové ponuky na kompletné zostavy dymovodov alebo špecifické komponenty.
• Možnosť priameho vývodu cez stenu: V niektorých prípadoch, najmä pri starších domoch, je to možné, avšak je potrebné dodržiavať predpisy.
