Automatizácia vykurovacieho systému pomocou termostatu prináša významné výhody, ako je presnejšia regulácia teploty v miestnostiach a úspora paliva. Inštaláciou termostatu pre vykurovací kotol je možné zvýšiť účinnosť kotlového zariadenia o 20-30 % a zjednodušiť jeho údržbu.
Bežný vykurovací systém s vodou ako nosičom tepla sa skladá z vykurovacieho zariadenia, vnútorných rozvodov a radiátorov. Bez termostatu je regulácia tepla náročná - vyžaduje neustále monitorovanie kotla alebo manuálne otváranie a zatváranie ventilov na radiátoroch. Inertnosť systému navyše sťažuje udržanie požadovanej teploty počas dňa. Prílišné prehriatie v interiéri pri náhlom oteplení vonku je bežným problémom, keďže kotol naďalej pracuje a palivo je už v systéme. Bez termostatu je nutné kotol vypínať manuálne, čo môže viesť k zbytočnému plytvaniu palivom pri vetraní.
Termostat je zariadenie, ktoré monitoruje teplotu vo vyhrievanej miestnosti a reguluje dodávku tepla. Jeho hlavné komponenty zahŕňajú:
- Termosenzitívny senzor (prvok citlivý na teplotu).
- Nastavovací blok.
- Riadiaci modul (v niektorých modeloch).
- Elektromagnetické relé alebo mechanický ventil.
V najjednoduchších mechanických modeloch chýba riadiaca jednotka a regulácia prebieha na základe fyzikálnych vlastností prvku citlivého na teplo. Tieto termostaty nepotrebujú externé napájanie, sú však menej presné a účinné ako elektronické zariadenia.
Princíp činnosti termostatu
Princíp činnosti termostatu je založený na snímaní teploty a jej porovnávaní s nastavenou hodnotou. Po dosiahnutí požadovaných parametrov snímač spustí proces, ktorý vedie k odstaveniu kotla alebo uzavretiu uzatváracieho ventilu vo vykurovacích potrubiach. Po poklese teploty v miestnosti sa zariadenie kotla alebo ohrievače opäť zapnú.
Elektronické ovládacie moduly umožňujú nastaviť viacero teplotných hodnôt pre rôzne denné doby. Pokročilejšie modely môžu byť vybavené externým snímačom teploty pre presnejšiu reguláciu. V závislosti od typu zariadenia sa regulátor teploty pripája priamo k bojleru na reguláciu jeho činnosti, alebo na vstup radiátora na reguláciu prietoku chladiacej kvapaliny.
Najjednoduchším typom je ventil s teplotným snímačom na potrubí pri radiátore, ktorý uzatvára prívod chladiacej kvapaliny pri dosiahnutí požadovanej teploty. Sofistikovanejšie modely využívajú bezdrôtové senzory a riadiace jednotky, čím eliminujú potrebu kabeláže a zlepšujú estetiku.
Typy regulátorov teploty pre kotly
Hlavným rozdielom medzi termostatmi sú typy senzorov citlivých na teplo. Niektoré sú určené na meranie teploty vzduchu, iné chladiacej kvapaliny. Výber modelu závisí od typu kotla, schémy zapojenia vykurovacieho systému, dostupného priestoru a požadovanej funkčnosti.
Mnohé moderné kotly sú navrhnuté na pripojenie termostatov priamo od výrobcu. Ideálne je, ak termostat reguluje priamo činnosť vykurovacieho zariadenia, teda prívod paliva. Táto schéma je najefektívnejšia z hľadiska spotreby paliva. Takéto priame riadenie je možné pri plynových alebo elektrických kotloch. Pri kotloch na tuhé palivo je na reguláciu teploty v miestnosti vhodnejší termostat s mechanickým ventilom na potrubí.
Ovládače namontované na radiátoroch regulujú prívod vody pri príliš vysokej teplote v miestnosti alebo v blízkosti chladiacej kvapaliny. Kotol následne prestane fungovať po aktivácii jeho vlastného snímača vnútornej teploty.
Skupina č. 1: Mechanické termostaty
Základom mechanického teplotného senzora je zmena vlastností materiálu v závislosti od teploty. Tieto termostaty sú lacné, efektívne a nezávislé od napájania. Sú určené na inštaláciu na potrubie na reguláciu prietoku chladiacej kvapaliny. Klasickým príkladom je ventil s ihlovou zátkou a mechová tepelná hlava.
Ako látky citlivé na teplotu sa používajú plyny alebo kvapaliny. Pri zahriatí sa plyny rozpínajú a tlačia na driek ventilu, čím regulujú prietok. Pri poklese teploty sa stláčajú, pružina vracia zátkou a ohriata voda opäť prúdi do vykurovacích telies.
Mechanické termostaty na radiátory majú:
- Slabú citlivosť a veľkú chybu nastavenia (fungujú pri zmene teploty o 2 a viac stupňov).
- Postupnú stratu vlastností plniva v čase, čo vedie k nepresnostiam v nastavení.
- Väčšie rozmery.
- Primárne určenie na meranie teploty vody v radiátoroch, nie vzduchu v miestnosti.
- Obmedzenú presnosť nastavenia podľa požiadaviek užívateľa.
Skupina č. 2: Elektromechanické termostaty
Tieto termostaty fungujú na podobných princípoch ako mechanické, ale ako prvok citlivý na teplo používajú bimetalovú dosku. Po zahriatí sa doska ohne a zatvorí elektrický kontakt, čím signalizuje riadiacej jednotke horáka. Po ochladení sa vráti do pôvodnej polohy a obvod sa otvorí.
Elektromechanické termostaty vyžadujú napájanie a prostredníctvom elektrických signálov regulujú prietok ventilov alebo horákov kotla.
Ďalšou verziou je termostat so senzorom z dvoch rôznych kovov. Pri vysokých teplotách vzniká potenciálny rozdiel medzi doskami, ktorý ovplyvňuje elektromagnetické relé, otvárajúc alebo zatvárajúc kontakty. Výsledkom je zapnutie alebo vypnutie prívodu paliva do spaľovacej komory.
Skupina č. 3: Elektronické termostaty
Tento typ termostatov je energeticky závislý a vybavený diaľkovým snímačom teploty a riadiacou jednotkou s displejom. Pri elektrických kotloch sú tieto termostaty nevyhnutné, aby sa zabránilo neustálej prevádzke ohrievačov.

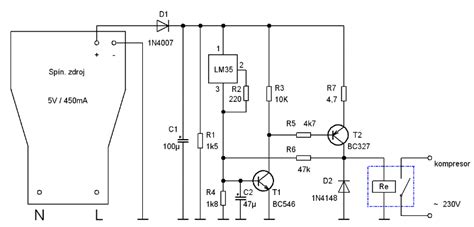

Elektronický regulátor teploty sa skladá z:
- Snímača teploty.
- Mikrokontroléra.
Snímač meria teplotu, zatiaľ čo mikrokontrolér ju sleduje a posiela signály na reguláciu dodávky tepelnej energie. Senzor môže vysielať analógový alebo digitálny signál. Digitálne termostaty predstavujú vrchol vývoja a umožňujú nastaviť prívod tepla podľa vopred určeného algoritmu, s možnosťou pripojenia viacerých senzorov.
Mnohé elektronické termostaty ponúkajú diaľkové ovládanie cez infračervené alebo mobilné rozhranie.

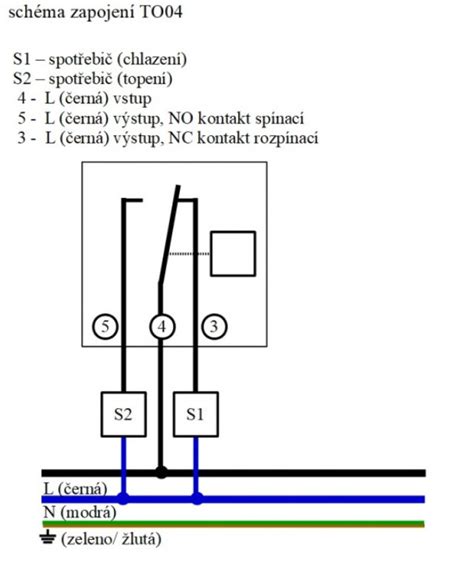

Schémy zapojenia termostatu
Existujú tri hlavné možnosti zapojenia termostatu do vykurovacieho systému:
- Priamo do kotla: Termostat riadi priamo činnosť kotla.
- Do obehového čerpadla: Termostat riadi priamo obehové čerpadlo.
- Na potrubí dodávajúcom chladivo do radiátora: Termostat reguluje prietok chladiacej kvapaliny do jednotlivých radiátorov.
Prvé dve schémy eliminujú zhoršenie výkonu vykurovacieho potrubia, pretože termostat neprichádza do styku s vodou a nemení hydraulický odpor systému.
Pri inštalácii termostatu na radiátor alebo spoločné potrubie sa zvyšuje hydraulický odpor, aj keď je ventil úplne otvorený. Ideálne je, ak je vykurovací systém navrhnutý s ohľadom na termostatické zariadenia už od začiatku. Dodatočné vkladanie termostatov do existujúcich potrubí by malo byť poslednou možnosťou.
V systémoch s jednorúrovým rozvodom je menej vhodná tretia možnosť, pretože aktivácia termostatického ventilu môže zablokovať celý okruh radiátorov v niekoľkých miestnostiach.
Pri pripojení termostatu na vstup radiátora cez bypass sa pri aktivácii ventilu presmeruje tok chladiacej kvapaliny mimo batérie. Voda sa tak vracia neochladená do kotla, ktorý následne zníži svoju činnosť a tým aj spotrebu paliva.
Pravidlá pre inštaláciu snímača teploty vzduchu
Nesprávna inštalácia snímača teploty môže viesť k nesprávnym signálom a prehriatiu vzduchu alebo chladiacej zmesi, čo môže spôsobiť problémy s kotlom. Snímač teploty by mal byť namontovaný:
- Na mieste, kde nie sú priame slnečné lúče.
- Ďaleko od prievanu, studených mostov a zdrojov tepla (napr. radiátorov).
- Tak, aby nebol zakrytý závesmi alebo ozdobnými krytmi.
- Vo výške od podlahy 1,2 až 1,5 metra.
Špecifické situácie pri zapojení termostatu
Niektoré systémy HVAC vyžadujú špecifické postupy pri inštalácii termostatu:
- Tepelné čerpadlá: Používajú vodič O/B na ovládanie reverzného ventilu, ktorý prepína medzi vykurovaním a chladením. Svorka "O" aktivuje ventil na chladenie, zatiaľ čo "B" na vykurovanie.
- Dvojpalivové systémy: Kombinujú tepelné čerpadlo s plynovým alebo olejovým kotlom. Termostat musí správne riadiť prepínanie medzi týmito zdrojmi, často pomocou svoriek Aux (pomocné kúrenie) alebo E (núdzové kúrenie).
- Samostatné Rc a Rh vodiče: Niektoré systémy majú dva transformátory (jeden na vykurovanie - Rh, druhý na chladenie - Rc). V takom prípade je potrebné vodiče držať oddelene. Systémy s jedným transformátorom používajú prepojku medzi Rc a Rh.
- Chýbajúci C-vodič (spoločný vodič): Inteligentné termostaty často vyžadujú C-vodič pre nepretržité napájanie. Ak chýba, je možné použiť adaptér na C-vodič, natiahnuť nový kábel, alebo zvoliť termostat napájaný batériou.
- Viacrýchlostné ventilátory: Pokročilé systémy s terminálmi G1, G2 alebo G3 podporujú viacero rýchlostí ventilátora. Termostat musí byť nakonfigurovaný tak, aby zodpovedal týmto rýchlostiam pre efektívny prietok vzduchu.
Riešenie problémov s elektroinštaláciou termostatu
Ak váš HVAC systém nereaguje podľa očakávaní, problém často spočíva v zapojení alebo pripojení terminálov:
- Termostat sa nezapne: Skontrolujte správne zapojenie vodičov R a C (napätie okolo 24V AC), výstup transformátora a poistku systému.
- Žiadne kúrenie ani chladenie: Overte pevné pripojenie vodičov W (teplo) alebo Y (chlad) a ich neporušenosť.
- Ventilátor beží nepretržite: Skratovaný G terminál alebo nesprávne nastavenie prepojky môže spôsobiť nepretržitú prevádzku ventilátora.
- Tepelné čerpadlo zaseknuté v jednom režime: Znovu skontrolujte zapojenie O/B terminálov.
- Krátke cyklovanie (systém sa často zapína a vypína): Hľadajte uvoľnené, rozstrapkané alebo skratované vodiče.
Na overenie napájania môžete použiť multimeter nastavený na AC napätie a merať medzi svorkami R a C.
Ako nainštalovať a vymeniť termostat
Záver
Zvládnutie elektroinštalácie termostatu je kľúčové pre spoľahlivú reguláciu teploty a efektívnu prevádzku HVAC systému. Správna inštalácia zabezpečuje presnú reakciu systému na príkazy, čím prispieva k pohodliu, bezpečnosti a dlhodobej spoľahlivosti.
Pri inštalácii termostatu by ste mali postupovať nasledovne:
- Vypnite napájanie ističom.
- Odstráňte starý termostat a dokumentujte aktuálne zapojenie (fotografiou).
- Označte každý vodič podľa jeho označenia na svorke.
- Skontrolujte prepojky (ak sú potrebné pre váš systém).
- Upevnite novú stenovú dosku.
- Spojte vodiče do príslušných svoriek nového termostatu.
- Pripojte displej termostatu.
- Obnovte napájanie a otestujte funkcie vykurovania, chladenia a ventilátora.
Ak si nie ste istí správnym zapojením, najmä pri kotloch, podlahovom kúrení alebo kombinovaných systémoch, odporúča sa obrátiť sa na profesionálneho inštalatéra.
