Vykurovacia rohož TRIVOLT predstavuje moderné riešenie elektrického podlahového vykurovania, ktoré je tvorené tenkým odporovým vykurovacím vodičom uloženým na samolepiacej sieťovine zo sklených vlákien. Tento systém premieňa elektrický prúd na teplo, ktoré následne ohrieva bezprostredné okolie rohože. Vykurovacie vodiče sú opatrené tepelnou izoláciou z teflónu a ochranným opletením slúžiacim na uzemnenie. Rohože TRIVOLT sú dvojžilové, čo umožňuje začať inštaláciu na jednom mieste a ukončiť ju inde bez nutnosti návratu k východiskovému bodu. Teflónová vrstva izolácie zaisťuje extrémnu odolnosť voči vysokým teplotám až do 250 °C, zatiaľ čo vrchná PVC izolácia je odolná do 105 °C.
Šírka vykurovacej rohože je štandardne 50 cm a je dostupná v rôznych dĺžkach. Je dôležité poznamenať, že vykurovacia rohož je vyrobená na presne danú dĺžku a nie je možné ju skracovať. Sieťovina zo sklených vlákien, na ktorej sú vodiče uchytené, je samolepiaca, čo uľahčuje jej pripevnenie k podkladu. Vykurovaciu rohož je možné klásť v ľubovoľnom smere, pričom pre zmenu smeru postačí prestrihnutie sklolaminátovej sieťoviny.
Príprava a plánovanie inštalácie
Pred samotnou inštaláciou vykurovacej rohože je nevyhnutné vykonať dôkladnú prípravu a vytvoriť detailný návrh inštalácie. Tento krok výrazne uľahčí celý proces a umožní prispôsobiť vykurovaciu rohož rozmerom konkrétnej miestnosti. Pripravený koncept slúži zároveň ako dôležitý dokument pre užívateľa počas prevádzky podlahového kúrenia.
Kľúčové kroky v plánovaní:
- Zameranie miestnosti: Presne zamerajte rozmery miestnosti, kde bude vykurovacia rohož inštalovaná.
- Vytvorenie plánu: Na podlahu nakreslite detailné usporiadanie vykurovacích rohoží.
- Označenie inštalačných bodov: V pláne jasne vyznačte umiestnenie inštalačnej krabice, elektrického vedenia, podlahového senzora a napájacieho kábla vykurovacej rohože.
Pri plánovaní je dôležité zohľadniť miesta, ktoré nebudú trvalo zastavané nábytkom alebo inými prvkami, ktoré by bránili cirkulácii vzduchu pod nimi. Sem patria napríklad sprchovacie kúty, vane, kuchynské linky či vstavané skrine.
Montáž vykurovacej rohože
Samotná inštalácia vykurovacej rohože je vďaka samolepiacej sieťovine jednoduchá. Pred začatím montáže a počas nej je nevyhnutné rohož opakovane testovať multimetrom a merať jej odpor (vrátane izolácie), aby sa predišlo prípadnému poškodeniu. Vykurovacia rohož musí byť inštalovaná výhradne na vodorovných podlahách.
Postup inštalácie:
- Príprava podkladu: Podlahu očistite od všetkých nečistôt, výčnelkov, nerovností a kamienkov, aby ste vytvorili hladký a stabilný podklad. Odstráňte zvyšky omietky a iné drobné nedokonalosti pomocou špachtle. Po očistení povrch dôkladne povysávajte priemyselným vysávačom.
- Umiestnenie inštalačnej krabice a drážok: Na vyznačenom mieste v stene vytvorte pomocou vykružováka otvor pre inštalačnú krabičku KU68. Zároveň pripravte drážku na dve chráničky: jednu pre napájacie káble vykurovacej rohože a druhú pre snímač teploty podlahy. Chránička snímača teploty by mala byť umiestnená paralelne s vykurovacími káblami a nesmie vyčnievať nad úroveň podlahy.

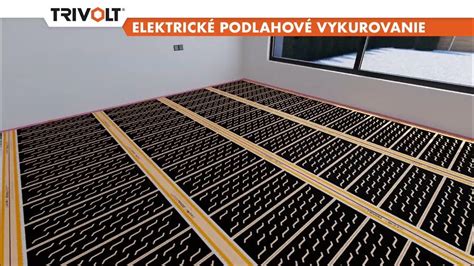

- Pokládka vykurovacej rohože: Začnite s pokládkou vykurovacej rohože na pripravený podklad podľa plánu. Vykurovacie rohože sa nesmú prekrývať ani dotýkať. Vzdialenosť medzi vykurovacími pásmi by mala byť rovnaká ako rozostup vykurovacích káblov na rohoži, aby sa predišlo vzniku studených alebo prehriatych miest.
- Tvarovanie rohože: Pri tvarovaní a rozkladaní vykurovacej rohože nikdy nestrihajte vykurovacie vodiče ani neskracujte samotnú rohož. Pre zmenu smeru alebo obchádzanie nežiaducich plôch prestrihnite iba sklolaminátovú sieťku.
- Fixácia rohože: Vykurovacia rohož je pripevnená na samolepiacej mriežke pre dobrú fixáciu k podkladu. V prípade nedostatočnej priľnavosti je možné rohož dodatočne fixovať cez sklenenú tkaninu pomocou sponiek, stavebného lepidla alebo tavnej pištole. Je prísne zakázané fixovať samotný vykurovací kábel.
- Pripojenie napájacích káblov: Po položení vykurovacej rohože zasuňte napájacie káble do pripravenej chráničky. Chráničku s káblom vložte do drážky tak, aby vyčnievala aspoň 15 cm do inštalačnej krabice. Pre správnu inštaláciu termostatu zarežte chráničku s prívodným káblom na správnu dĺžku.
- Meranie odporu: Pred zapracovaním do podlahy a pred pripojením k zdroju napájania zmerajte rezistanciu (odpor) nainštalovaného okruhu pre kontrolu elektrického zapojenia a celkového výkonu. Odpor by mal zodpovedať hodnote uvedenej na štítku rohože s toleranciou -5 až +10%.
Zapojenie termostatu
Po úspešnej inštalácii vykurovacej rohože nasleduje pripojenie termostatu. Termostat sa montuje do pripravenej inštalačnej krabice spolu s napájacími vodičmi vykurovacej rohože, káblami elektrického vedenia a káblom od snímača teploty podlahy.
Postup zapojenia termostatu:
- Pripojenie napájania: Na svorky L a N termostatu pripojte hnedý a modrý vodič prichádzajúci z elektrického rozvádzača.
- Pripojenie vykurovacej rohože: Na svorky L1 a N1 pripojte hnedý a modrý vodič prichádzajúci z vykurovacej rohože.
- Pripojenie podlahového senzora: Na svorky označené ako NTC alebo piktogramom senzora teploty pripojte podlahový senzor teploty.
Pred finálnym zapracovaním do podlahy je dôležité vykonať záverečné meranie odporu pre overenie správneho zapojenia.
Záverečné úpravy a pokládka krytiny
Po pripojení termostatu je potrebné vykurovaciu rohož opatrne zapracovať do podlahy. Na správne nainštalovanú rohož naneste pomocou plastovej stierky rovnomerne flexibilné lepidlo určené na podlahové vykurovanie. Lepidlo je potrebné opatrne rozotrieť po celom povrchu a obaliť ním vykurovacie vodiče.
Pokládka dlažby:
Na vrstvu flexibilného lepidla s hrúbkou maximálne 5 - 7 mm položte keramickú alebo kamennú dlažbu. Pri pokládke dlažby je nutné dbať na najvyššiu opatrnosť. Je zakázané rezať, odkladať alebo nechávať kusy dlažby na lepiacej malte. Všetky prípravné práce vykonávajte mimo zóny inštalácie podlahového kúrenia.

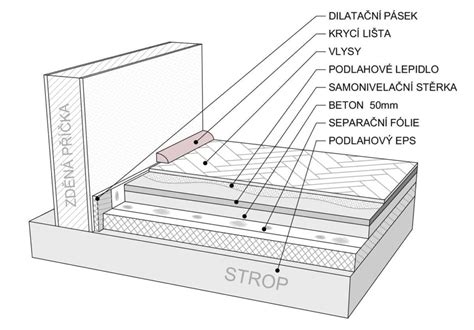

Pri inštalácii vykurovacej rohože do poteru je dôležité použiť vhodnú podlahovú izoláciu, napríklad podlahový polystyrén alebo styrodur. Táto izolácia by nemala byť upevňovaná pomocou klincov alebo iného tvrdého spojovacieho materiálu. V prípade väčších medzier vzniknutých pri pokládke izolačných dosiek ich vyplňte nízkoexpanznou PUR penou.
Vykurovacia rohož je určená na podlahové kúrenie, ktoré je možné povrchovo upraviť keramickou alebo kamennou dlažbou. Podlahová izolácia použitá priamo pod vykurovacou rohožou musí mať minimálnu tepelnú odolnosť do 80 °C a odolnosť v tlaku minimálne 300 kPa. Pri inštalácii do poteru sa odporúča použiť flexibilné lepidlá.
Dôležité upozornenia a rady
- Nestrihať vykurovacie káble: Nikdy nestrihajte vykurovacie vodiče ani neskracujte vykurovaciu rohož. Strihať sa môže iba podložka zo sklených vlákien.
- Paralelné pripojenie: Vykurovacie rohože je možné pripojiť k zdroju napájania iba paralelne.
- Vzdialenosť od nábytku: Vykurovaciu rohož neinštalujte pod miesta s trvalým umiestnením nábytku alebo zariadení, ktoré by bránili voľnej cirkulácii vzduchu.
- Typ podlahovej krytiny: Pri podlahovom elektrickom kúrení môžete použiť akúkoľvek podlahovú krytinu, či už laminát, kachličky alebo inú.
- Poškodenie: Pred inštaláciou, počas nej a po jej dokončení je potrebné rohož pravidelne testovať multimetrom, aby sa zistilo prípadné poškodenie.
- Prekrytie káblov: Vykurovacie káble sa nesmú nikdy navzájom prekrývať ani dotýkať.
