Aby motor automobilu a všetky jeho systémy správne a efektívne fungovali, je nevyhnutné zabezpečiť jeho optimálnu prevádzkovú teplotu. Nemenej dôležité je však túto optimálnu prevádzkovú teplotu počas chodu motora aj udržiavať. Problémy s prevádzkou motora zvyčajne vznikajú vtedy, ak je motor príliš zaťažovaný používaním vo veľmi chladnom alebo naopak vo veľmi horúcom počasí.
Vo všeobecnosti možno najpoužívanejšie systémy chladenia pre automobily rozdeliť do dvoch základných typov: systémy s chladením motora pomocou vzduchu a systémy chladenia motora, v ktorých sa využíva špecifický typ chladiacej kvapaliny.
Systémy chladenia vzduchom
Automobily využívajúce systém vzduchového chladenia sa zvyčajne vyznačujú nižším výkonom. Je to najmä preto, že systém chladenia vzduchom je menej výkonný a dokáže účinne chladiť motor len do určitej úrovne náročnosti prevádzkových podmienok. Tento systém sa používal najmä v minulosti, no svoje opodstatnenie si nachádza aj v niektorých súčasných automobiloch.
Základnými komponentmi systému chladenia motora vzduchom sú rôzne typy ventilátorov a lopatkových rotorov. Tieto komponenty pomáhajú nasávať čerstvý vzduch do systému a následne odvádzať horúci vzduch mimo neho. Týmto spôsobom sa zabezpečuje zachovanie optimálnej prevádzkovej teploty motora.
Napriek svojej jednoduchosti a nízkym nákladom na výrobu a údržbu, motory chladené vzduchom môžu mať problémy s prehrievaním. Ich účinnosť môže byť nižšia v porovnaní s kvapalinou chladenými motormi, najmä pri vysokých prevádzkových teplotách alebo v náročných podmienkach.
Výhody chladenia vzduchom:
- Konštrukčná jednoduchosť
- Nižšia hmotnosť
- Nízke náklady na výrobu a údržbu
- Robustnosť, vhodnosť pre náročnejšie podmienky
- Prakticky bezúdržbové riešenie
- Vhodné pre horúce podnebie (na púšťach a pod.)
Nevýhody chladenia vzduchom:
- Potenciálne problémy s prehrievaním
- Nižšia účinnosť v porovnaní s kvapalinovým chladením
- Môžu mať vyššiu spotrebu oleja kvôli väčšej tolerancii piestov
- Hluk spôsobený ventilátorom
- Pri státí v kolóne môže chladenie byť nedostatočné
V minulosti boli vzduchom chladené motory bežné u mnohých výrobcov ako VW, Porsche, Tatra, NSU, Chevrolet či Magirus. Ich výroba bola jednoduchšia a lacnejšia, vážili menej a nehrozilo u nich zamrznutie alebo únik chladiacej kvapaliny.

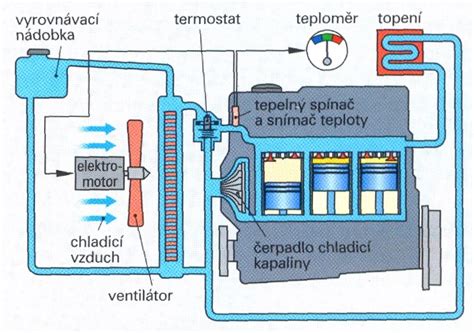

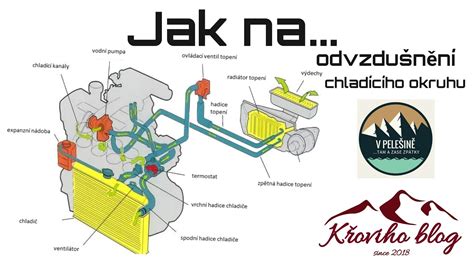

Systémy chladenia kvapalinou (vodou)
Dnešné moderné vozidlá vo väčšine prípadov využívajú systém chladenia motora pomocou špeciálnych kvapalín. Jedná sa o špeciálne navrhnuté chladiace zmesi a kvapaliny, ktoré si dokážu udržať svoju teplotu aj pri náročnejších prevádzkových podmienkach. Táto technológia sa používa vo výkonnejších motoroch, ktoré pre udržanie si optimálnej prevádzkovej teploty potrebujú omnoho účinnejší systém chladenia než je chladenie vzduchom.
Vďaka prepracovanému dizajnu systému chladenia dokáže chladiaca kvapalina v moderných motoroch chladiť motor aj pri veľmi silnej záťaži, pričom ani v tomto prípade nehrozí prehrievanie, ktoré by ho mohlo poškodiť. Problém však môže nastať pri poškodení niektorej zo súčiastok systému.
Väčšinou je chladič motora vystavený nárazom od kamienkov alebo iných malých predmetov, ktoré môžu poškodiť jeho povrch a znížiť tak jeho pracovnú účinnosť. Okrem toho je potrebné systém pravidelne kontrolovať, či sa v ňom nevyskytujú netesnosti, ktoré by mohli vyústiť do úniku chladiacej kvapaliny a tiež k zníženiu účinnosti systému chladenia.
Vodou chladené motory sú známe svojou efektivitou a schopnosťou udržiavať optimálnu prevádzkovú teplotu. Medzi ich hlavné výhody patrí lepšia účinnosť pri prevádzke, nižšie emisie a stabilnejšie udržiavanie teploty a výkonu. Môžu byť použité v rôznych aplikáciách, vrátane výkonnejších vozidiel.
Výhody chladenia kvapalinou:
- Vyššia účinnosť a lepšia kontrola teploty
- Stabilnejšie udržiavanie optimálnej prevádzkovej teploty
- Nižšie emisie vďaka presnejšiemu riadeniu spaľovania
- Tichšia prevádzka
- Možnosť použitia v rôznych aplikáciách, vrátane vysokovýkonných vozidiel
- Lepšie výsledky pri dodržiavaní emisných limitov
Nevýhody chladenia kvapalinou:
- Náročnejšia konštrukcia a vyššie výrobné náklady
- Vyššia hmotnosť systému
- Vyššie riziko porúch kvôli zložitejšiemu systému (čerpadlo, hadice, chladič, termostat)
- Potreba pravidelnej údržby a kontroly
- Riziko zamrznutia chladiacej kvapaliny v zime (riešené nemrznúcou zmesou)
- Možnosť poškodenia chladiča
Porovnanie výkonu, efektivity a ekonomických faktorov
Pri hodnotení výkonu a efektivity motorov je nevyhnutné zohľadniť rôzne faktory, ako sú typ aplikácie, prevádzkové podmienky a očakávaná životnosť. Vzduchom chladené motory sú často jednoduchšie a lacnejšie na výrobu, zatiaľ čo kvapalinou chladené motory ponúkajú lepšiu kontrolu teploty a vyššiu efektivitu, najmä pri vysokovýkonných aplikáciách.
Ekonomické faktory sú tiež dôležité pri rozhodovaní. Zohľadniť treba náklady na počiatočnú investíciu, prevádzkové náklady (spotreba paliva, údržba a opravy) a celkovú životnosť motora.
Pri rozhodovaní je dôležité zvážiť aj budúce trendy v oblasti technológie motorov a environmentálne faktory. Európska únia sprísňuje emisné limity, čo môže viesť k poklesu výkonu motorov a zníženiu potreby kvapaliny ako chladiaceho média.
| Aspekt | Chladenie vzduchom | Chladenie kvapalinou |
|---|---|---|
| Výkon | Zvyčajne nižší | Zvyčajne vyšší |
| Efektivita | Nižšia | Vyššia |
| Kontrola teploty | Horšia, riziko prehriatia | Lepšia, stabilnejšia |
| Konštrukcia | Jednoduchšia | Zložitejšia |
| Hmotnosť | Nižšia | Vyššia |
| Náklady na výrobu | Nižšie | Vyššie |
| Údržba | Minimálna | Vyššia, pravidelné kontroly |
| Hluk | Vyšší (ventilátor) | Nižší |
| Spoľahlivosť | Vysoká (jednoduchosť) | Nižšia (viac pohyblivých častí) |
| Emisie | Horšie kontrolovateľné | Lepšie kontrolovateľné |
Chladenie nových energetických vozidiel
Chladiace systémy nových energetických vozidiel (elektromobily) zahŕňajú najmä chladenie batérií, hnacích motorov a elektronických riadiacich systémov. Motory čisto elektrických vozidiel môžu dosahovať extrémne nízke alebo nulové emisie. Počas jazdy a rekuperácie energie motory generujú teplo, ktoré je potrebné efektívne odvádzať.
Motory využívajúce chladenie vzduchom sú vybavené koaxiálnymi ventilátormi na vytvorenie cirkulácie vzduchu. Vzduch absorbuje teplo generované motorom a odvádza ho do okolia. Výhodou je jednoduchá konštrukcia a nízke náklady.
Motory využívajúce vodné chladenie zavádzajú chladivo do dutín statora alebo rotora. Nepretržitý tok chladiacej kvapaliny odoberá teplo a zabezpečuje chladenie. Hoci náklady sú o niečo vyššie, chladiaci účinok je výraznejší, s rovnomerným odvodom tepla a menšou hlučnosťou.
Systémy napájacej batérie a hnacích motorov sú často navrhnuté s vyhradeným vodovodným potrubím. Chladiaca kvapalina cirkuluje cez vodný plášť, odoberá teplo a smeruje do chladiča vodnej nádrže, ktorý je integrovaný s elektronickým ventilátorom pre rýchlejší odvod tepla.
Komponenty chladiaceho systému v nových energetických vozidlách:
- Radiátor vodnej nádrže: Chladí chladiacu kvapalinu. Materiálové prevedenie môže byť medené alebo hliníkové.
- Elektronický ventilátor: Zabezpečuje rýchly odvod tepla z radiátora.
- Elektronický riadiaci systém: Zahŕňa ovládače ventilátorov, káblové zväzky, snímače a displeje.
- Elektrické vodné čerpadlo: Zabezpečuje cirkuláciu chladiacej kvapaliny medzi motorom, elektronickým ovládaním a chladičom.
