Trubkový výmenník tepla, známy tiež ako plášťovo-trubkový alebo bazénový výmenník tepla, je neoddeliteľnou súčasťou procesov výmeny tepla v priemysle. Tieto zariadenia slúžia na efektívnu výmenu tepla medzi dvoma rôznymi látkami (médiami) bez ich priameho kontaktu a miešania. Ich výkonnosť a bezpečnosť procesov často závisia od správneho fungovania, preto je dôležité poznať ich princípy fungovania a výhody.
Trubkový výmenník tepla: Základné informácie
Definícia a princíp
Trubkový výmenník tepla je zariadenie pozostávajúce z rúr, ktoré umožňujú prietok látok, a vonkajších obalov, tvoriacich plášť. Jedným z najtypickejších typov je plášťovo-trubkový výmenník tepla. Vďaka tejto konštrukcii je tepelná energia prenášaná medzi dvoma nezávislými prúdmi kvapalín alebo plynov s rôznymi teplotami, pričom jeden prúd je o vyššej teplote a druhý o nižšej. Výmena tepla prebieha prostredníctvom vedenia a prenosu tepla medzi týmito médiami cez steny rúr.
Konštrukčné prvky
Hlavné časti trubkového výmenníka tepla zahŕňajú plášť, zväzok rúrok, rúrkovú dosku a hlavy. Plášť je väčšinou kruhovitý a zväzok rovnobežných rúrok je usporiadaný dovnútra a upevnený na rúrkovom plechu.
Rúry a ich materiály
Rúrky v plášťovo-trubkovom výmenníku tepla sú kľúčovým prvkom v procese výmeny tepla. Konštrukcia rúr závisí od pracovných podmienok, preto sa na ich výrobu používajú rôzne materiály:
- Oceľ: Bežne sa používa vďaka svojej trvanlivosti a odolnosti voči korózii.
- Niklové zliatiny: Využívajú sa v prípade agresívnych chemických podmienok.
- Medené zliatiny: Preferované vďaka svojej vysokej tepelnej vodivosti.
- Titánové zliatiny: Používajú sa v náročných pracovných podmienkach, kde je dôležitá mechanická pevnosť a odolnosť voči vysokým teplotám.
Plášť
Plášť trubkového výmenníka tepla je prvkom valcovitého tvaru, ktorý obklopuje rúrky a vytvára komoru. Vďaka prúdeniu médií dochádza k výmene tepla. Samotná štruktúra plášťa, niekedy v kombinácii s prepážkami, umožňuje lepšie miešanie médií a urýchľuje proces výmeny tepla. Okrem toho trubkové výmenníky znižujú riziko tvorby usadenín a zanášania, čo prispieva k dlhšej životnosti zariadenia, čím získavajú hlavnú výhodu oproti doskovým výmenníkom.
Príruby
Príruby v trubkovom výmenníku tepla sú krátke potrubia, ktoré spájajú plášť alebo hlavy s rúrkami. Prívodnými prírubami je médium dodávané do výmenníka.
Princíp fungovania
Výmenník tepla funguje na princípe výmeny tepla medzi dvoma médiami: jedným, ktoré je "zohriate", a druhým, ktoré je "ohrievané". Dve tekutiny, ktoré si vymieňajú teplo, pretekajú v trubiciach a mimo trubíc, v plášťovej strane. Povrch steny zväzku rúr je povrchom na prenos tepla.
Aby sa zvýšil koeficient prestupu tepla tekutiny mimo potrubia, je v plášti inštalovaný určitý počet priečnych priehradiek. Tieto priehradky nielen zabraňujú skratom kvapaliny a zvyšujú rýchlosť kvapaliny, ale taktiež tlačia kvapalinu, aby prechádzala cez zväzok rúr niekoľkokrát v predpísanej ceste, čím sa zvyšuje stupeň turbulencie. Bežne používané usmerňovače sú zaoblené a tvarované v tvare kotúča.
Podobne, aby sa zvýšila rýchlosť tekutiny v trubici, môže byť na koncoch obidvoch koncov umiestnená vhodná deliaca časť, aby sa celá trubica v priemere rozdelila na niekoľko skupín (tzv. viacrúrka). V trubkovom výmenníku tepla sa teplota plášťa a zväzku líšia kvôli rôznym teplotám tekutiny vo vnútri a mimo trubice.
Aplikácie trubkových výmenníkov tepla
Trubkový výmenník tepla je zariadenie, ktoré nachádza široké uplatnenie v rôznych odvetviach priemyslu.
Priemyselné odvetvia a procesy
Trubkové výmenníky môžu byť použité na vykurovanie, chladenie alebo rekuperáciu tepla v mnohých oblastiach:
- Chemický priemysel: Jedna z hlavných oblastí, kde sú nevyhnutné.
- Potravinársky priemysel: Používajú sa napríklad pri odparovaní a koncentrácii alebo kryštalizácii.
- Ropný a plynárenský priemysel: Slúžia na efektívne kondenzovanie a odparovanie látok, ako je ropa alebo zemný plyn, čo je nevyhnutné pri ťažbe, spracovaní a preprave týchto surovín.
- Energetika: Od malých výmenníkov až po veľké parogenerátory v jadrovom priemysle, kde môže byť viac ako 10 000 rúrok na jednu dosku.
Vďaka rôznym aplikáciám hrajú trubkové výmenníky tepla kľúčovú úlohu v efektívnom fungovaní mnohých odvetví priemyslu.
Kategórie podľa účelu
Na trhu existujú rôzne kategórie plášťových a rúrkových výmenníkov tepla, z ktorých každá je navrhnutá pre špecifickú aplikáciu:
- Kondenzátor: Účelom je umožniť premenu plynu na kvapalinu. Zaisťuje zmenu skupenstva tekutiny pri konštantnom tlaku a následne jej prehriatie, ako aj podchladenie.
- Chladič: Úlohou výmenníka je chladiť kvapalinu.
- Kotol: Používa sa na čiastočné odparenie zmesi kvapalín alebo zmesi kvapalín a pevných látok, napríklad na dne destilačných kolón.
- Ohrievač: Schopný pracovať v extrémnych podmienkach, jeho účelom je ohrievať objem kvapaliny alebo plynov.
- Výparník: Jeho účelom je koncentrovať roztok vďaka energii na uskutočnenie zmeny skupenstva z kvapalnej fázy do plynnej fázy.
- Kryštalizátor: Umožňuje izolovať produkt a získať ho z roztoku v tuhej forme.
Výmenník tepla typu rúra v rúre
Medzi rôznymi typmi výmenníkov tepla má špeciálne miesto výmenník tepla rúra v rúre (double pipe heat exchanger), ktorý sa vyznačuje jednoduchou konštrukciou a efektívnym využitím v špecifických aplikáciách.
Charakteristika a princíp
Výmenník tepla rúra v rúre pozostáva z dvoch koncentrických rúrok, kde jedna rúrka je umiestnená vnútri druhej. Jedna tekutina prúdi vnútornou rúrkou, zatiaľ čo druhá tekutina prúdi priestorom medzi vnútornou a vonkajšou rúrkou. Prestup tepla nastáva cez stenu vnútornej rúrky. Tento typ výmenníka môže pracovať v protiprúde alebo súprúde, čo ovplyvňuje jeho účinnosť.
Príkladom je ochladzovanie minerálneho oleja studenou vodou. Rozohriaty olej cirkuluje v plášťovom okruhu (po vonkajšej strane rúrok) a studená voda prúdi cez rúrky výmenníka tepla. Horúci olej odovzdáva teplo cez povrch rúrok vode s nižšou teplotou.
Aplikácie
Výmenníky tepla rúra v rúre sa používajú v rôznych aplikáciách, vrátane:
- Chladiace zariadenia
- Tepelné čerpadlá
- Predohrev a chladenie tekutín
- Kondenzácia pár
Používajú sa tiež v priemyselných odvetviach, ako je chemický priemysel, potravinárstvo a energetika, kde je potrebná efektívna výmena tepla.
Výhody a nevýhody
Medzi hlavné výhody výmenníkov tepla rúra v rúre patrí ich jednoduchá konštrukcia, nenáročná údržba a možnosť použitia pri vysokých tlakoch. Na druhej strane, ich nevýhodou je väčšia veľkosť a nižšia účinnosť v porovnaní s niektorými inými typmi výmenníkov tepla, ako sú doskové výmenníky.
Špecifické riešenia: Výmenník s fieldovými rúrkami
Výmenníky tepla s fieldovými rúrkami sú vhodné pre aplikácie, kde je nutná dobrá čistiteľnosť vonkajšieho povrchu teplovýmenných rúrok z dôvodu veľkého výskytu tuhých znečisťujúcich látok alebo je potrebné naniesť plastový povlak z dôvodu agresívneho prostredia. Ich regenerácia môže byť náročná vzhľadom na povahu média, ktorým je suspenzia pevných častíc s vysokou koróznou agresivitou a sklonom k usadzovaniu nečistôt.
Ideálnym produktom pre tento typ aplikácií môže byť výmenník typu rúrka v rúrke s plne demontovateľnou konštrukciou, ktorá umožňuje mechanické čistenie povrchu od vrstvy sedimentu. Nerezová oceľ, z ktorej je takýto výmenník vyrobený, zaisťuje odolnosť proti korózii a jednoduchá konštrukcia zaručuje dlhodobú bezporuchovú prevádzku.
Jedna sekcia takéhoto výmenníka sa skladá z rúrky menšieho priemeru (strana odpadovej vody) namontovanej vo vnútri rúrky s väčším priemerom (strana ohrievanej vody). Celý výmenník sa skladá z príslušného počtu sekcií zapojených do série a namontovaných na ráme.
Návrh a výroba priemyselných výmenníkov
Proces dimenzovania
Proces dimenzovania plášťového a rúrkového výmenníka tepla je kľúčový pre jeho efektívnosť. Prvým krokom je výber najvhodnejšej technológie pre zákazníka, čo zahŕňa zváženie úlohy, umiestnenia, typu média, tlakov a teplôt. Po stanovení týchto rozmerov je potrebné určiť tepelný výkon výmenníka a vypočítať potrebnú teplovýmennú plochu. Dôležitým krokom je aj zmeranie tolerovateľného poklesu tlaku, ktorý predstavuje stratu energie prechádzajúcej pohybujúcim sa médiom. Keď sú pripravené konštrukčné plány, rúrkový výmenník tepla je pripravený na výrobu.
Rúrkové výmenníky tepla sa štandardne vyrábajú z nehrdzavejúcej ocele alebo zliatiny niklu.
Spojenie rúrok a rúrovnice
Spojenie medzi zväzkom rúrok a rúrovnicou môže byť individuálne podľa typu výmenníka. V mnohých prípadoch sú rúrky iba valcované, čo znamená, že na navíjanie rúrky do otvoru v rúrovnici sa používa stroj. V niektorých prípadoch, kde je potrebná vysoká odolnosť proti zaťaženiu, sú rúry privarené na tupo k doske a potom valcované. Pre oceľové výmenníky nie je proces zvárania TIG vždy najvhodnejší, preto sa spoločnosti často zameriavajú na rúrkové výmenníky z nehrdzavejúcej ocele, titánu alebo iných zliatin.
Výhody a nevýhody (Všeobecné trubkové výmenníky)
Výhody
- Robustnosť a spoľahlivosť: Trubkový výmenník je mimoriadne robustný a spoľahlivý. Je to priemyselné zariadenie vyrobené z nehrdzavejúcej ocele alebo iných odolných materiálov, takže odolá vysokým tlakom a extrémnym teplotám.
- Univerzálnosť: Môže pracovať s rôznymi typmi kvapalín a plynov a môže byť prispôsobený rôznym aplikáciám.
Nevýhody
- Rozmernosť: Trubkový výmenník je rozmerné zariadenie, a preto je nevyhnutné myslieť na priestor, ktorý zaberie. V skutočnosti môžu niektoré rúrkové výmenníky merať aj niekoľko desiatok metrov.
- Riziko usadenín: Je potrebné vziať do úvahy riziko usadenín materiálu vo výmenníku.
- Náročnosť čistenia: Kontrola a čistenie nie je vždy jednoduchá. Mnohé plášťové a rúrkové výmenníky sú vyrobené z veľkých rúrok, ktoré musia byť niekedy úplne odstránené zo zariadenia, aby sa výmenník mohol vyčistiť.
Porovnanie s doskovými výmenníkmi tepla
Doskové výmenníky tepla čoraz viac nahrádzajú rúrkové výmenníky v niektorých aplikáciách. Avšak rúrkové výmenníky majú stále svoje uplatnenie a sú výhodnejšie ako doskové pri niektorých využitiach. Napríklad, ak je logaritmický rozdiel teplôt vyšší ako sto stupňov, alebo je médium vysoko znečistené.
Kedy sú doskové výmenníky výhodnejšie
- Menšie rozmery.
- Päť až šesť krát menšia hmotnosť.
- Dva až trikrát menší prietok média na dosiahnutie rovnakého výkonu.
- Nižšia cena (pre určitý výkon a podmienky).
Výhody a nevýhody spájkovaných doskových výmenníkov
- Výhody: menšie rozmery, rýchlejší termín dodania, odolnosť na vyššie tlaky, možnosť celonerezovej verzie, nižšie nároky na údržbu (nie je potreba výmeny tesnení), viac typorozmerov.
- Nevýhody: pri úplnom upchaní kanálikov nie je možné ich už chemicky vyčistiť, korózia medenej spájky pri agresívnych médiách, nie je možné meniť počet dosiek na zmenu výkonu, menšia variabilita v typoch a materiáloch dosiek.
Doplňujúce informácie o prenose tepla a látky
Prestup tepla je základný proces, ktorý sa využíva v rôznych zariadeniach, ako sú výmenníky tepla, odparky, sušiarne, chladiace zariadenia a tepelné čerpadlá. Okrem prestupu tepla je dôležitý aj prestup látky, ktorý sa uplatňuje v procesoch ako destilácia, rektifikácia, absorpcia, extrakcia a adsorpcia. Pre lepšie pochopenie procesov, ktoré prebiehajú vo výmenníkoch tepla a súvisiacich zariadeniach, je dôležité poznať princípy látkových bilancií a termodynamiky. Látkové bilancie sú základom pre výpočet množstva látok vstupujúcich a vystupujúcich z daného systému.
Aplikácie v špecifických prípadoch
Využitie tepla v krbových vložkách (Systém Mijori)

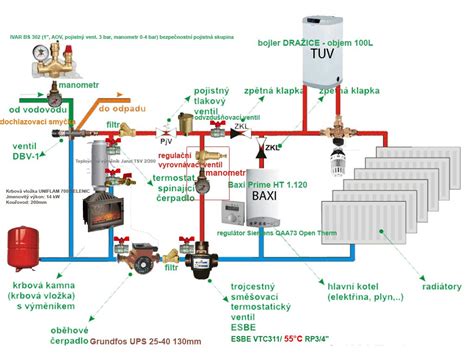

Systémy využívajúce princípy trubkových výmenníkov nachádzajú uplatnenie aj v oblasti domáceho vykurovania, napríklad pri teplovodných krbových vložkách. Výkon prenášaný do vody závisí od veľkosti plochy a teploty, ktorou sa ohrieva.
Moderné riešenia dokážu dosiahnuť porovnateľné, alebo aj väčšie výkony než tradičné teplovodné vložky. Výmenník umiestnený nad kozubovou vložkou sa nachádza v mieste, kde sa koncentruje a zbiera najviac tepelnej energie (nad plameňom), čím sa zvyšuje účinnosť využívania tepelnej energie vznikajúcej pri horení dreva. Tým, že výmenník využíva časť tepla, ktorá by inak odišla bez úžitku komínom, zvyšuje celkovú účinnosť kozubovej vložky a znižuje spotrebu dreva.
Nerezové výmenníky sú podstatne odolnejšie voči nízkoteplotnej korózii než teplovodné kozubové vložky, ktoré nie sú z nerezu. Voľba materiálu spolu s konštrukčným riešením umožňuje prevádzkovať celý teplovodný krbový systém v nízkom teplotnom režime, čím sa znižuje riziko prekúrenia. To tiež eliminuje potrebu udržiavať vstupnú teplotu vody (napr. cez zmiešavací okruh a trojcestný ventil na 60°C) pre zabránenie nízkoteplotnej korózii. Tento nízky tepelný spád umožňuje priame vykurovanie podlahového kúrenia bez potreby použitia akumulačnej nádoby, stačí iba zmiešavací ventil.
Konštrukčné a materiálové riešenie niektorých výmenníkov umožňuje aj prevádzku bez vody, čo je dôležité pri dlhodobom výpadku elektrického prúdu alebo pri poruchách, kedy prestane cirkulovať voda. V takýchto prípadoch sa teplovodný krbový systém mení na klasický kozub.

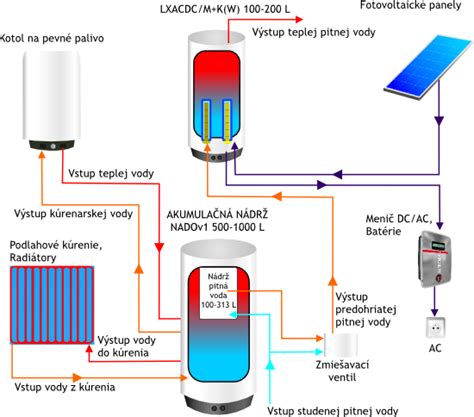

schématické fungovanie vykurovania cez Multifuoco System
Zemné výmenníky tepla a rekuperácia vzduchu
V kontexte moderného stavebníctva a energetickej efektívnosti sa v niektorých prípadoch uplatňujú zemné výmenníky tepla, často označované ako "rúry v zemi". Tieto systémy využívajú relatívne konštantnú teplotu zeminy na predohrev privádzaného vzduchu v zime a jeho schladenie v lete. V zime tak znižujú náklady na vykurovanie a chránia vetraciu jednotku pred mrazom, zatiaľ čo v lete prispievajú k redukcii prehrievania interiéru. Aj keď nejde o priemyselný výmenník v klasickom zmysle, využíva sa tu princíp vedenia vzduchu cez rúry uložené v zemi (teda "rúry v rúre" ak sa zem považuje za vonkajšie médium). Podobne sa v rekuperačných jednotkách môže systém "rúry v rúre" používať na odovzdávanie tepla medzi odpadným a privádzaným vzduchom.
