Moderné vykurovacie systémy, najmä plynové kotly, kladú zvýšené nároky na komínové systémy. Správne vyvložkovanie komína je kľúčové nielen pre efektivitu vykurovania, ale predovšetkým pre bezpečnosť obyvateľov. Tento proces zabezpečuje bezpečný odvod spalín a zároveň umožňuje nasávanie vzduchu potrebného pre spaľovanie, čo je nevyhnutné najmä pri kondenzačných kotloch.
Prečo je vložkovanie komína dôležité?
Vložkovanie komína predstavuje zavedenie špeciálnej vložky do existujúceho komínového telesa. Hlavným dôvodom je zamedzenie prieniku vlhkosti do muriva komína. Táto vlhkosť môže byť atmosférická alebo kondenzačná, ktorá vzniká pri ochladzovaní spalín. Kondenzát, ktorý preniká do muriva, môže spôsobiť vznik nepríjemných fľakov na omietkach a šíriť nepríjemný zápach. Odstránenie týchto následkov býva náročné a často si vyžaduje búracie práce.
Nové moderné vykurovacie spotrebiče, ako sú kondenzačné alebo drevosplyňujúce kotly, produkujú spaliny s pomerne nízkou teplotou. V nevyvložkovanom komíne dochádza k ich rýchlemu ochladzovaniu a následnej kondenzácii. Bez vhodnej vložky sa tento kondenzát absorbuje do muriva, čo vedie k jeho postupnému poškodzovaniu.
Ďalším významným benefitom vložkovania je zabezpečenie vyrovnaného komínového ťahu. Vložka pomáha rýchlejšiemu prehriatiu komínového prieduchu, čo je kľúčové pre optimálne spaľovanie a efektivitu kotla.
V prípade spotrebičov na tuhé palivá vložka plní aj protipožiarnu funkciu. Teplo sa vďaka nej neprenáša v plnej miere na komínový plášť, a pri prípadnom požiari komína je teplo odvádzané do atmosféry bez toho, aby ohrozilo budovu. Pri nevyvložkovanom komíne sa nahromadené dechty môžu vznietiť, upchať prieduch a spôsobiť explóziu, ktorá môže viesť k viacerým požiarom v dome.
Typy komínových vložiek
Trh dnes ponúka rôzne typy komínových vložiek, ktoré sa líšia materiálom a vlastnosťami. Výber vhodnej vložky závisí od typu spotrebiča, paliva a prevádzkových podmienok.
Plastové komínové vložky
Plastové komínové vložky sú výhodné pre odvod spalín spotrebičov na plynné palivá v tlakových triedach N1, N2 (podtlakové komíny) a P1, P2 (pretlakové komíny), pokiaľ výstupná teplota z kotla neprekročí povolenú teplotnú triedu vložky. Tieto vložky sú zvyčajne určené pre teplotnú triedu T 120. Teplota spalín je monitorovaná riadiacim teplomerom, ktorý v prípade prekročenia stanovenej hranice kotol vypne.
Základným prvkom sú hrdlové rúry z plastu, ktoré sú v spojoch tesnené zodpovedajúcimi tesneniami, zaručujúcimi tesnosť pre pretlakové komíny. K dispozícii sú aj doplnkové prvky pre pripojenie spotrebičov, ohyby, kontrolné a čistiace otvory, ako aj meracie prvky. Vyrábajú sa aj flexibilné plastové vložky.
Kondenzát sa v týchto systémoch ukladá v kondenzačnej nádrži na dymovode a odvádza sa potrubím do neutralizačného boxu, alebo sa zhromažďuje v kondenzačnej nádrži v päte komínového prieduchu.
Nerezové komínové vložky
Vyvložkovanie komína nerezovou vložkou je obľúbené pre svoju priaznivú cenu a rýchlosť renovácie. Často predchádza frézovanie komínového prieduchu pre zabezpečenie dostatočného priestoru pre montáž systému. Tento proces je vhodné zveriť do rúk profesionálom so skúsenosťami.
Štandardné plynové spotrebiče majú priemer komínového systému od 80 do 130 mm. V takýchto systémoch, kde nevzniká extrémne vysoká teplota (zvyčajne od 120 °C do 400 °C) a takmer žiadne agresívne splodiny narúšajúce nerez, ideálne postačuje lacnejší a tenší nerezový systém triedy 1.4404 s hrúbkou 0,5 alebo 0,6 mm. V podstate ide len o odvod "pary" z kotla.
Pri pretlakových plynových kotloch, vrátane kondenzačných, je nevyhnutná montáž nerezového systému s gumovým tesnením.
Keramické komínové vložky
Používanie moderných kondenzačných technológií prinieslo pre komínové vložky novú výzvu. Okrem odolnosti voči horúcim spalinám musia čeliť aj zvýšenej vlhkosti. Pri úsporných moderných spotrebičoch s nízkou teplotou spalín dochádza v nevyvložkovanom komíne k ich ochladzovaniu a kondenzovaniu. Tento kondenzát preniká do muriva a môže spôsobiť škody na omietkach.
Spotrebiče ako drevosplyňujúce alebo kondenzačné kotly vyžadujú bezpodmienečne vyvložkované komíny, inak hrozí ich poškodenie v krátkom čase. Vložky pre spotrebiče na tuhé palivá navyše zlepšujú protipožiarnu ochranu.
Systémové komíny a ich komponenty

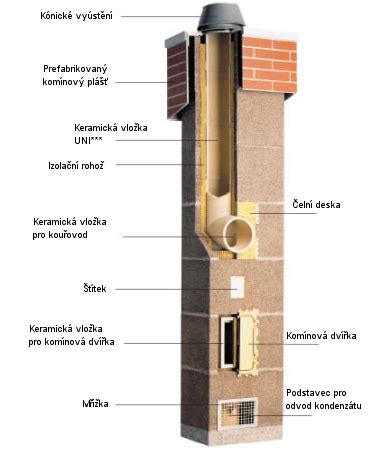

Moderné montované komíny sa skladajú z niekoľkých základných častí:
- Komínová tvárnica: Najčastejšie vyrobená z betónu, pálenej tehly alebo keramzitu. Môže byť jednoprieduchová alebo dvojprieduchová. Niektoré typy tvárnic sú kombinované s vetracou šachtou alebo šachtou určenou pre plastovú alebo oceľovú vložku na odvod spalín a nasávanie vzduchu k plynovým kondenzačným kotlom.
- Izolačná rohož: Vyrobená z minerálnej vlny alebo iného nehorľavého materiálu. Môže byť integrovaná do tvárnice alebo sa vkladá počas montáže.
- Komínová vložka: Najčastejšie šamotová, keramická alebo nerezová, obalená tepelnou izoláciou.
Príkladom komplexného riešenia je komínový systém Schiedel Kombigas, ktorý tvorí tvárnica "3 v 1". Obsahuje samostatný prieduch na keramickú vložku pre spotrebiče na tuhé palivá, šachtu s nasávaním vzduchu pre plynové kondenzačné kotly s plastovou alebo oceľovou vložkou a šachtu na vedenie inštalácií.

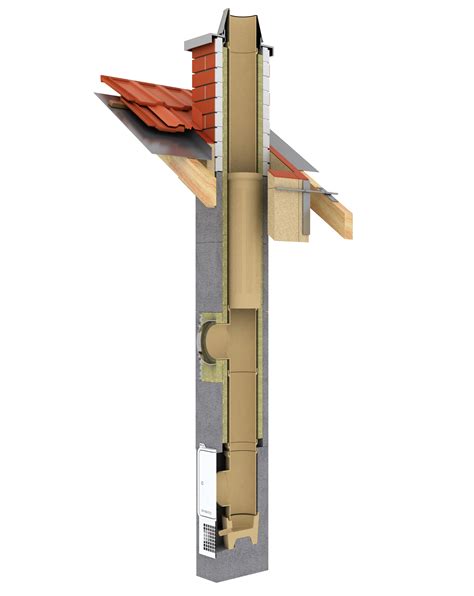

Systém Schiedel Absolut je dvojvrstvový s integrovanou izoláciou a keramickými vložkami s absolútnou tesnosťou. Je určený pre všetky typy palív a spotrebičov a spolupracuje s rekuperáciou. Komínový systém Heluz IZOSTAT je trojvrstvový (tenkostenná izostatická vložka, tepelná izolácia, brúsená tehlová tvarovka) a je vhodný pre všetky typy spotrebičov v podtlakovej prevádzke. Komínový systém Leier Multikeram je určený pre rôzne palivá a spotrebiče s otvorenou alebo uzavretou spaľovacou komorou a umožňuje flexibilnú výmenu vykurovacích zariadení.
Princíp činnosti a pripojenie plynových kotlov
Pri plynových kotloch rozlišujeme dva typy spaľovacej komory: otvorenú a uzavretú.
- Otvorená spaľovacia komora: Spaliny sú odvádzané do atmosféry prirodzeným ťahom. Vzduch na spaľovanie je nasávaný z miestnosti, kde je kotol inštalovaný. Vyžaduje sa jednoduchá rúra.
- Uzavretá spaľovacia komora: Pre tieto kotly sa používa koaxiálny komín, ktorý sa skladá z dvoch rúr do seba. Vnútorná rúra slúži na odvod spalín a vonkajšia na prívod vzduchu na spaľovanie.
Pripojenie plynového kotla ku komínu si vyžaduje dodržanie špecifických pravidiel a noriem.
Výber priemeru a výšky komína
Vnútorný priemer komína nesmie byť menší ako priemer výstupného hrdla kotla. Zakrivenia a zúženia komínového prieduchu sú neprijateľné. Ak sú k jednému komínu pripojené dva kotly, prierez sa zväčší o súčet priemerov ich dýz.
Umiestnenie potrubia by malo byť primárne zvislé. Ak je nutné použiť šikmé plochy, ich sklon by nemal presiahnuť 30° a dĺžka by nemala prekročiť výšku miestnosti. Počet odbočiek je obmedzený na tri.

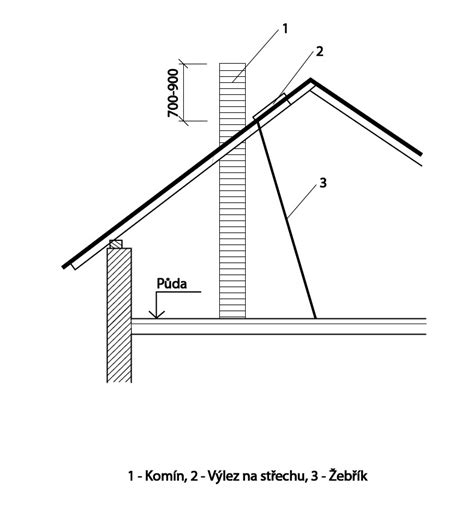

Výška komína nad strechou by mala byť minimálne 50 cm, aby sa zabezpečil dostatočný ťah. Pri plynových kotloch je dôležité, aby komín dokázal odviesť adekvátne množstvo spalín. V prípade bungalovov sa odporúča minimálna výška komína 6 metrov a priemer minimálne 20 cm pre ťah 23 Pa. Pre dvojpodlažné domy sa odporúča minimálna výška 10 metrov a priemer minimálne 16 cm.
Požiadavky na pripojenie a tesnosť
Tesné spojenie jednotlivých častí komína sa dosahuje pomocou špeciálnych svoriek. Vzdialenosť komína od horľavých materiálov by mala byť minimálne 25 cm, prípadne menej pri použití vhodnej izolácie. Osobitná pozornosť sa venuje spojom komínového potrubia, ktoré musia byť z odolného materiálu.
Pri montáži nerezových rúr je dôležité zabezpečiť správnu hĺbku ich zasunutia (rovná polomeru kanála alebo o niečo väčšia), aby sa predišlo tvorbe medzier a úniku oxidu uhoľnatého.
Možné chyby pri inštalácii
Nesprávna inštalácia komína môže viesť k nedostatočnému ťahu, nadmernej tvorbe kondenzátu, alebo dokonca k jeho rýchlemu zničeniu.
Medzi najčastejšie chyby patria:
- Nesprávna voľba priemeru a výšky komína.
- Nedostatočné použitie izolácie.
- Porušenie požiadaviek požiarnej bezpečnosti.
- Výber nesprávneho materiálu pre komínové potrubie.
Je dôležité dodržiavať montážne návody výrobcu a platné normy a predpisy. V prípade nejasností je potrebné kontaktovať technickú podporu výrobcu alebo projektanta.
Legislatívne požiadavky a povinnosti
Prevádzka komínov a ich údržba sa riadia legislatívou Slovenskej republiky, najmä Zákonom č. 314/2001 Z.z. o ochrane pred požiarmi a Vyhláškou č. 401/2007 Z.z. o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť.
Povinnosti užívateľa komína zahŕňajú:
- Zabezpečenie pravidelného čistenia komínov a vykonávanie kontrol odborne spôsobilou osobou.
- Odborné preskúšanie komínov pred pripojením nového spotrebiča, pred zmenou druhu paliva alebo po stavebných úpravách.
Lehoty čistenia a kontroly komína závisia od typu pripojeného spotrebiča a jeho výkonu:
- Pre spotrebiče s celkovým tepelným výkonom do 50 kW:
- Tuhé alebo kvapalné palivá: raz za štyri mesiace.
- Plynné palivá (bez vložky): raz za šesť mesiacov.
- Plynné palivá (s vložkou): raz za dvanásť mesiacov.
- Pre spotrebiče s celkovým tepelným výkonom nad 50 kW:
- Tuhé alebo kvapalné palivá: raz za dva mesiace.
- Plynné palivá: raz za šesť mesiacov.
- Komín pripojený na plynový spotrebič typu C: najmenej raz za rok.
- Komíny v občasne užívaných stavbách: najmenej raz za dva roky.
Sadze a kondenzát sa musia odstraňovať pri každom čistení.
