Termostat pre obehové čerpadlo je kľúčové zariadenie, ktoré zabezpečuje efektívnu cirkuláciu vody vo vykurovacích systémoch. Je obzvlášť dôležitý pre systémy s plynovým alebo uhoľným kotlom, ktoré nie sú vybavené vlastnou riadiacou jednotkou pre čerpadlo. Jeho hlavnou úlohou je zabrániť zbytočnému chodu čerpadla, čím prispieva k úspore energie a predlžuje životnosť čerpadla aj kotla.
Úloha a funkcia termostatu pre obehové čerpadlo
Zariadenie zabezpečuje cirkuláciu vody vo vykurovacích systémoch s plynovým alebo uhoľným kotlom, ktorý nie je vybavený samostatnou jednotkou na ovládanie čerpadla. Termostat/regulátor čerpadla je určený na ovládanie čerpadla pre vykurovanie. Jeho úloha je jednoduchá, ale kľúčová: zabrániť, aby čerpadlo bežalo zbytočne. Nastavením gombíka, napríklad na 40 °C, sa čerpadlo rozbehne až vtedy, keď je v kotli naozaj teplo. Keď oheň vyhasne, čerpadlo sa vypne.
Toto riešenie má uplatnenie najmä pre nahrievanie zásobníka, akumulačnej nádoby alebo ochranu kotlového okruhu.
Ochrana kotla pred rosením
Aby sa zabránilo zrážaniu vody na povrchu kotla počas vykurovania (tzv. roseniu kotla), je nutné, aby sa čerpadlo zapínalo až vtedy, keď teplota vody dosiahne nastavenú hodnotu (odporúča sa min. 40-50 °C). Vo vykurovacích systémoch s kotlom na ohrev vody musí byť teplota nastavená na prístroji nižšia ako teplota snímaná tepelným snímačom prístroja, aby sa dosiahol požadovaný efekt ochrany.
Typy termostatov a ich vlastnosti
Termostaty pre čerpadlá sú k dispozícii v rôznych vyhotoveniach, od jednoduchých príložných termostatov až po pokročilé elektronické regulátory.
Mechanické príložné termostaty
Najjednoduchšie vyhotovenie je klasický príložný termostat, ktorý funguje na základe bimetalu, ktorý zopne kontakt, najčastejšie fázu čerpadla. Príložný termostat pre montáž na rúrku s vnútornou reguláciou alebo s kolieskom so stupnicou v rozsahu od 20 do 90 °C inštalovaný na potrubie sa najčastejšie používa na spínanie obehového čerpadla na základe teploty. Príložný termostat s kapilárou (napr. 1m) je zvyčajne používaný na meranie teploty na rúrkach vykurovacieho okruhu a je vhodný pre automatické nastavenie bojlerov, čerpadiel a rôznych ďalších aplikácií. Je dôležité poznamenať, že mechanické termostaty sú často menej presné a môžu mať tendenciu "lepiť sa".
Elektronické regulátory čerpadiel
Na rozdiel od mechanických typov, elektronický regulátor meria teplotu presne a digitálne. Model TC PC11 je považovaný za absolútny základ pre každú kotolňu na pevné palivo. Elektronické termostaty, napríklad typy KGE, sa vyznačujú veľmi rýchlou a jednoduchou montážou.
Kľúčové funkcie a výhody elektronických regulátorov
Avansa 110 E, termostat pre čerpadlá a kotolne | ATRIA SK
Úspora energie
Čerpadlo beží len vtedy, keď je to potrebné (keď je voda teplá). To môže ušetriť až 60 % prevádzkových nákladov čerpadla, čo vedie k nižšiemu účtu za elektrinu.
Funkcia Anti-stop
Model EUROTEMP 11C je vybavený systémom antistop, ktorý chráni rotor čerpadla pred zaseknutím alebo upchatím počas nečinnosti, napríklad mimo vykurovacej sezóny. Počas tohto obdobia zabudovaný procesor modelu EUROTEMP 11C, alebo iný regulátor s funkciou Anti-stop, každých 14 dní zapne čerpadlo na 15 alebo 30 sekúnd. Tým prečistí ložiská a zabráni usadzovaniu vodného kameňa. Je dôležité, aby regulátor s touto funkciou bol stále zapojený v sieti.
Ochrana proti zamrznutiu
Ak teplota v systéme klesne pod 5 °C, čerpadlo sa automaticky zapne natrvalo, aby voda cirkulovala a zabránilo sa tak zamrznutiu systému.
LED signalizácia
Dve diódy (Zelená = Automatika/Chod, Červená = Čerpadlo stojí) jasne indikujú aktuálny stav zariadenia. Ak svietia obe diódy, znamená to, že čerpadlo pracuje v automatickom režime (Zelená = Automatika, Červená = Čerpadlo beží).
Praktické použitie
Kotly na tuhé palivo
Pre kotly na drevo, uhlie alebo pelety je termostat nevyhnutný pre automatické spustenie obehu po zakúrení, optimalizujúc tak proces vykurovania.
Krbové vložky
Termostat riadi chod čerpadla aj v systémoch s krbovými vložkami vybavenými výmenníkom, čím zabezpečuje efektívny prenos tepla.
Inštalácia a bežné chyby

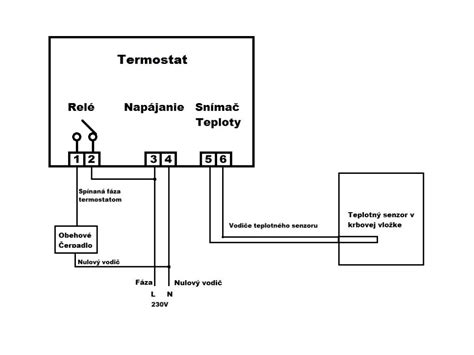

Regulátor by mal byť namontovaný na stenu. Snímač teploty je zvyčajne súčasťou balenia a má dĺžku 1,2 m. Snímač je potrebné pripevniť na výstupnú trubku z kotla (pod izoláciu) sťahovacou páskou. Následne sa zapojí prívodný kábel do zásuvky 230V a kábel s koncovkou (zásuvkou/vidlicou) sa pripojí k čerpadlu. Pomocou otočného gombíka sa nastaví požadovaná teplota, pri ktorej sa má čerpadlo zapnúť.
Umiestnenie snímača a ochranná jímka
Snímač musí byť umiestnený na výstupnom potrubí vody alebo do jímky kotla. Ochranná jímka (tiež známa ako ochranná nádoba alebo kapsa) slúži na presné a bezpečné uloženie termostatov a snímačov teploty v systéme.
Najčastejšie chyby pri inštalácii:
- Umiestnenie snímača na dymovod namiesto na vodovodné potrubie: V takom prípade hrozí roztavenie snímača. Vždy musí byť umiestnený na výstupnom potrubí vody alebo v jímke kotla.
- Nastavenie príliš nízkej zapínacej teploty (napr. 20 °C): Čerpadlo by potom bežalo stále a kotol by mohol dechtovať. Odporúča sa nastaviť minimálnu zapínaciu teplotu 40-50 °C.
Technické parametre (príklad EUROTEMP 11C / TC PC11)
- Napájanie: 230 V AC / 50 Hz
- Rozsah regulácie: 5 °C - 80 °C
- Hysterézia: cca 2 °C (ak nastavíte 40 °C, zapne pri 40 °C a vypne pri 38 °C)
- Snímač: Káblový, 1,2 m (súčasť balenia)
- Funkcie: Anti-stop, Protimrazová ochrana
- Montáž: Na stenu
- Rozmery: 155 x 70 x 35 mm
Často kladené otázky (FAQ)
Môžem ho zapnúť manuálne?
Áno, na boku prístroja je prepínač. Poloha "MANUAL" (alebo symbol ruky) zapne čerpadlo natrvalo, zatiaľ čo poloha "AUTO" riadi chod čerpadla podľa teploty.
Čo ak vypadne prúd?
V prípade výpadku prúdu sa regulátor (a s ním aj čerpadlo) vypne. Po obnovení napájania sa automaticky vráti do predtým nastaveného režimu. Keďže je nastavenie analógové (otočný gombík), nedôjde k strate uložených dát.
Ako funguje Anti-stop?
Regulátor má vnútorné počítadlo. Ak čerpadlo nebežalo 15 dní (napríklad počas leta), automaticky ho zapne na 15 sekúnd. Tým sa prečistia ložiská a zabráni sa usadzovaniu vodného kameňa. Je dôležité, aby bol regulátor neustále zapojený v elektrickej sieti.
Je kábel k čerpadlu v balení?
Áno, regulátor má zvyčajne už vyvedené káble - jeden pre napájanie (do zásuvky) a druhý pre pripojenie čerpadla.
Prečo svietia obe diódy?
Zelená dióda zvyčajne signalizuje, že prístroj je v automatickom režime. Červená dióda sa rozsvieti, keď termostat zopne relé a čerpadlo beží. Ak svietia obe diódy, znamená to, že čerpadlo pracuje v automatike.
Rozšírené možnosti: Termostaty pre viaceré čerpadlá
Ak je potrebné ovládať aj iné okruhy, napríklad teplú úžitkovú vodu (TÚV), existujú modely ako elektronický termostat TC 11Z. Ten sa používa na ovládanie dvoch čerpadiel: ústredného kúrenia a zásobníka TÚV s možnosťou zapnutia priority TÚV. Termostat zapne čerpadlo ústredného kúrenia, ak teplota na snímači TÚV prekročí nastavenú teplotu. Ak teplota zásobníka klesne, termostat zapne napájacie čerpadlo zásobníka. Termostat tiež zabraňuje vychladnutiu zásobníka, ak je kotol vypnutý. Funkcia priority TÚV zabezpečuje, aby sa zásobník ohrial čo najrýchlejšie. Typ TC 11Z je tiež vybavený systémom ANTISTOP proti zastaveniu čerpadla.
Pre rozsiahlejšie systémy, napríklad pre kombináciu vykurovania kotol+krb, kotol+solár a podobne, sú k dispozícii špecifické termostaty na ovládanie nabíjania zásobníka.
