Istič je komplexný elektrický prístroj, ktorý sa skladá z viacerých súčiastok a slúži ako kľúčový bezpečnostný prvok každej elektrickej inštalácie. Jeho správny výber a nastavenie sú nevyhnutné na ochranu osôb a majetku pred nebezpečenstvami ako sú preťaženie, skrat alebo úraz elektrickým prúdom.
Základné charakteristiky ističov
Ističe sa bežne definujú podľa niekoľkých kľúčových parametrov:
- Počet pólov: Udáva, koľko obvodov istič prepína. Jednofázové ističe sú jednopólové, zatiaľ čo trojfázové môžu byť trojpólové alebo štvorpólové.
- Menovitý prúd (A): Maximálny prúd, ktorý môže istič nepretržite prepúšťať bez prehriatia.
- Charakteristika (B, C, D): Táto vlastnosť definuje správanie skratovej spúšte a určuje, aký vysoký zapínací prúd dokáže istič vydržať bez nechceného vypnutia.
- Vypínacia schopnosť (kA): Maximálny skratový prúd (Isc), ktorý je istič schopný bezpečne vypnúť. Táto hodnota musí byť rovná alebo vyššia ako predpokladaný skratový prúd v danom obvode.
Princíp fungovania a typy spúští
Každý istič je vybavený dvoma hlavnými typmi spúští:
- Tepelná spúšť: Reaguje na malé nadprúdy, ktoré tečú obvodom dlhší čas. Bimetalový pliešok sa pri vyššej teplote ohýba a spúšťa vypnutie. Napríklad, nadprúd 1,13-násobku menovitého prúdu môže vypnúť istič za dlhšie ako hodinu, zatiaľ čo 1,45-násobok ho vypne rýchlejšie.
- Skratová (magnetická) spúšť: Reaguje okamžite na skraty. Elektromagnetické pole vytvorené v cievke pri skrate pritiahne kotvu, ktorá spustí vypnutie. Skratový prúd, pri ktorom elektromagnetická spúšť zareaguje, je zvyčajne dvojnásobok, trojnásobok alebo viacnásobok menovitého prúdu ističa, v závislosti od jeho charakteristiky.

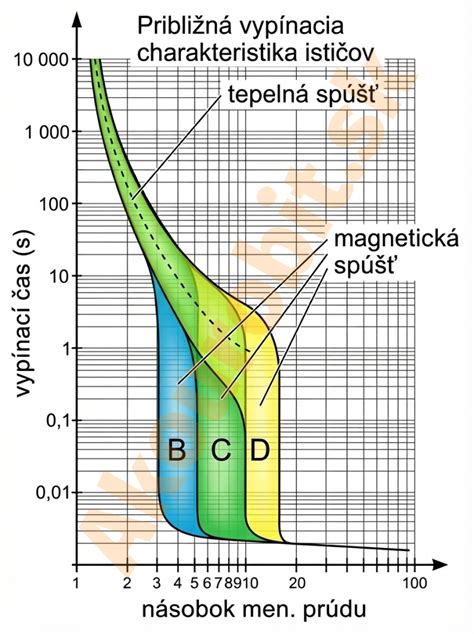

Výber charakteristiky ističa
Charakteristika ističa určuje jeho citlivosť na zapínací prúd pri pripájaní spotrebičov:
- Charakteristika B: Používa sa pre ohmickú záťaž, ako sú zásuvkové a svetelné obvody v domácnostiach. Okamžite vypína pri približne 3-násobku menovitého prúdu.
- Charakteristika C: Vhodná pre indukčné záťaže s vyšším nábehovým prúdom (5-10 násobok menovitého prúdu), napríklad elektromotory, transformátory, spínané zdroje v počítačoch, predradníky vo svetlách či elektrické náradie. Reaguje pri približne 5,5-násobku menovitého prúdu.
- Charakteristika D: Určená pre veľké indukčné alebo kapacitné záťaže s extrémne vysokými zapínacími prúdmi (10-15 násobok menovitého prúdu), ako sú zváracie transformátory alebo niektoré priemyselné motory. Reaguje pri približne 10-násobku menovitého prúdu.
Pri výbere charakteristiky je dôležité brať do úvahy zapínací prúd spotrebičov. Napríklad, pre spotrebiče s elektromotormi alebo transformátormi je vhodnejší istič s charakteristikou C.
Najčastejšie používané ističe v domácnostiach
V domácnostiach sa najčastejšie stretávame s ističmi s menovitým prúdom 10A (pre svetelné obvody s káblom 3x1,5 mm²) a 16A (pre zásuvkové obvody s káblom 3x2,5 mm²), obvykle s charakteristikou B.
Príklady ističov pre rôzne použitia:
- Svetelné obvody: Jednofázový jednopólový istič 10A, charakteristika B.
- Zásuvkové obvody: Jednofázový jednopólový istič 16A, charakteristika B.
- Elektrický sporák, varná doska, trojfázová zásuvka: Trojfázový (trojpólový) istič s charakteristikou B, napr. 16A v kombinácii s káblom 5x2,5 mm².
Hlavný istič a jeho vplyv na cenu elektriny
Od januára 2021 (a neskôr aj v roku 2022 a 2025) došlo k zmene spôsobu výpočtu cien za distribúciu elektriny, najmä pre domácnosti. Cena elektriny začala priamo závisieť od hodnoty hlavného ističa, ktorá je určená distribučnou spoločnosťou pre dané odberné miesto. Cieľom je adresnejšie účtovať náklady za distribúciu podľa reálneho využívania elektrickej siete.
Ako identifikovať hlavný istič?
Hlavný istič sa zvyčajne nachádza v elektromerovom rozvádzači a spoznáte ho podľa najvyššej hodnoty ampérov (napr. 32 A), ktorá je na ňom označená.
Umiestnenie hlavného ističa:
- Rodinné domy: Verejne prístupné miesto (plot, fasáda, obslužné priestory ako chodba či pivnica).
- Bytové domy: Stúpačka vedľa elektromera.
Dôležité upozornenie: Ak máte v objekte zastaralý vypínač (typ „Tahem zapnout / Stiskem vypnout“), je potrebné požiadať distribučnú spoločnosť o jeho výmenu za hlavný istič s plnohodnotnou funkciou.
Vysvetlenie ističa | Princíp fungovania
Správne dimenzovanie hlavného ističa
Správne stanovenie veľkosti hlavného ističa je kľúčové, aby nedochádzalo k nepríjemnému vypadávaniu elektriny, napríklad pri súčasnom zapnutí viacerých výkonných spotrebičov.
Odporúčané hodnoty hlavného ističa:
- Dom bez elektrického vykurovania a nabíjania elektromobilu: Zvyčajne 3 x 25 A.
- Dom s elektrickým vykurovaním, väčším odberom, bazénom alebo saunou: 3 x 32 A, 3 x 40 A a viac, v závislosti od inštalovaného príkonu spotrebičov.
Pri výbere hlavného ističa je potrebné zvážiť plánované využívanie elektriny a výkonové potreby, vrátane budúcich rozšírení (napr. inštalácia tepelného čerpadla, klimatizácie alebo nabíjacej stanice pre elektromobil).
Príklad výpočtu: Elektrický kotol s príkonom 28 kW pripojený na 3 fázy odoberá približne 40,46 A. V takomto prípade je hlavný istič s hodnotou 25 A nedostačujúci.

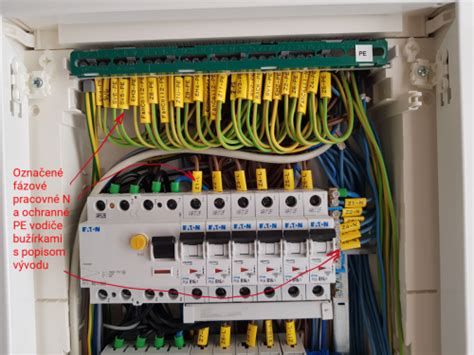

Modulárne ističe a ich inštalácia
Ističe používané v domácich rozvodných skrinkách patria medzi tzv. modulárne prístroje, ktoré sa upevňujú na DIN lištu. Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár.
Typy modulárnych ističov:
- Jednopólové (jednofázové): Pre single obvody.
- Dvojpólové a štvorpólové: Pre špeciálne aplikácie.
Prepojenie ističov na DIN lište sa často realizuje pomocou prepojovacích hrebeňov (vidlicových alebo trojfázových), ktoré zjednodušujú inštaláciu.
Ďalšie dôležité parametre a funkcie
- Vypínacia schopnosť (kA): Pre byty a domy sa bežne používajú ističe so schopnosťou 6 kA.
- Menovité napätie: Ističe sa líšia aj maximálnym napätím, ktoré znesú (napr. 230 V, 400 V, až 1000 V pre DC ističe).
- Ochrana proti prepätiu: Niektoré ističe môžu byť doplnené o ochranu proti prepätiu.
- IP krytie: Označuje odolnosť voči vniknutiu cudzích predmetov a vlhkosti (napr. IP40 pre čelo ističa).
- Indikačný terčík: Farebný indikátor signalizujúci stav ističa (zapnutý/vypnutý).
- Možnosť uzamknutia: Niektoré ističe umožňujú uzamknutie v polohe vypnuté alebo zapnuté, čo je užitočné pri údržbe alebo ochrane kritických obvodov.
- Jednosmerné (DC) ističe: Používajú sa v špeciálnych aplikáciách, ako sú fotovoltické systémy alebo 12V obvody.
Dôležitosť revízie a odborného zásahu
Je nevyhnutné, aby montáž, opravu či rekonštrukciu elektroinštalácie vykonával kvalifikovaný elektrikár s príslušnými oprávneniami. Po každom zásahu by mala byť vykonaná revízia, ktorá potvrdí správnosť a bezpečnosť inštalácie. Neodborný zásah môže viesť k vážnym následkom, vrátane ohrozenia majetku či zdravia osôb.
Pri výmene alebo inštalácii hlavného ističa je dôležité informovať distribučnú spoločnosť a svojho dodávateľa elektriny, a zabezpečiť si revíznu správu k novej inštalácii.
