Obehové čerpadlá sú neoddeliteľnou súčasťou moderných vykurovacích systémov, kde zabezpečujú cirkuláciu vody v radiátorových a podlahových systémoch, ako aj v systémoch na cirkuláciu teplej úžitkovej vody.
Zjednodušene povedané, obehové čerpadlo transportuje ohriatu vodu z kotla k vykurovacím telesám alebo do vodovodného systému. Nesprávne zvolené čerpadlo môže viesť k tepelnému diskomfortu, nerovnomernému vykurovaniu, zbytočne vysokej spotrebe energie a problémom s dostupnosťou teplej vody.
Staré čerpadlo a jeho nevýhody
Ak vaše staré obehové čerpadlo doslúžilo, máte na výber dve možnosti: jeho opravu alebo kúpu nového. Hoci oprava môže byť spočiatku lacnejšia, z dlhodobého hľadiska je kúpa nového, modernejšieho čerpadla ekonomicky výhodnejšia, pretože prináša značné úspory na energiách.
Staré trojrýchlostné obehové čerpadlá pracujú konštantne na rovnaký výkon, bez ohľadu na aktuálne potreby tepla v domácnosti, ktoré sa menia nielen počas roka, ale aj počas dňa. Tieto zastarané typy čerpadiel sa už nesmú predávať na území Európskej únie, ich oprava je však stále možná. Napriek nižším nákladom na servis sa celkové prevádzkové náklady starých čerpadiel neoplatia.
Preto sa odporúča výmena starého trojrýchlostného čerpadla za moderné elektronické čerpadlo, aj keď to staré ešte funguje.
Výber nového obehového čerpadla
Pri výbere nového obehového čerpadla je kľúčové zohľadniť technické parametre vykurovanej budovy. V prípade novostavieb nájdete potrebné údaje v projekte. Pred kúpou čerpadla je dôležité zistiť:
- Objem vykurovacieho systému
- Objem prečerpávanej vody
- Počet radiátorov alebo plocha podlahového vykurovania
Na základe týchto údajov sa zvolí požadovaný výkon čerpadla, ktorý sa označuje ako maximálna výtlačná výška, a prípadne aj počet potrebných čerpadiel.
Legislatíva a energetická trieda
Od roku 2013 je možné na území Európskej únie predávať iba obehové čerpadlá v najvyššej energetickej triede A. Aj v rámci tejto triedy však existujú značné rozdiely v spotrebe energie. Pre optimálny tepelný komfort a minimálne prevádzkové náklady je vhodné zamerať sa na špecifické vlastnosti čerpadiel.
Inteligentné obehové čerpadlá Grundfos s funkciou AUTOADAPT
Obehové čerpadlá Grundfos s funkciou AUTOADAPT predstavujú ideálne riešenie pre úsporu energie pri vykurovaní. Táto patentovaná funkcia automaticky vyhodnocuje optimálny režim pre danú vykurovaciu sústavu.
Čerpadlo neustále sleduje ideálnu teplotu a zároveň si pamätá časy, kedy domácnosť najviac využíva teplo a teplú vodu. Týmto spôsobom reguluje svoj chod na základe individuálnych potrieb a denného režimu používateľa.
Výhody čerpadla Grundfos s funkciou AUTOADAPT:
- Úspora elektrickej energie na vykurovanie až 80-90 %.
- Automatická regulácia a optimalizácia chodu bez nutnosti manuálneho nastavovania.
- Okamžitá dostupnosť teplej vody vďaka rýchlej reakcii na dopyt.
- Minimálny dopad na životné prostredie a nízka uhlíková stopa.

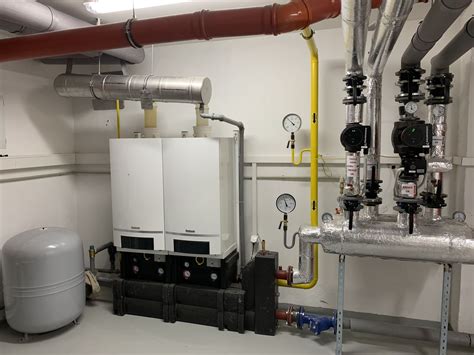

Otvorený a uzavretý systém ústredného kúrenia
Pri rekonštrukcii alebo stavbe vykurovacieho systému sa často stretávame s pojmami otvorený a uzavretý systém ústredného kúrenia. Je dôležité poznať ich základné rozdiely a vlastnosti.
Otvorený systém
Otvorený systém ústredného kúrenia nie je hermeticky uzavretý a prichádza do styku so vzduchom. Voda v systéme cirkuluje potrubím a v najvyššom bode (zvyčajne na povale) sa nachádza otvorená expanzná nádoba. Pri ohreve vody tlak v systéme stúpa a zdvíha sa kryt expanznej nádoby.
Výhody otvoreného systému:
- Umožňuje gravitačnú prevádzku, kde voda cirkuluje sama na základe rozdielov tlaku po zapnutí kúrenia.
- Je vhodný pre staršie typy kotlov (na pevné palivo, drevo) a krby s vodným plášťom, ktoré nemajú automatické vypínanie.
- V prípade prehriatia systému otvorená expanzná nádoba automaticky zníži tlak odvedením časti vody do kanalizácie alebo odparením.
Nevýhody otvoreného systému:
- Kontakt vody so vzduchom spôsobuje tvorbu vodného kameňa, ktorý znižuje účinnosť vykurovacích systémov a môže zvýšiť spotrebu paliva až o 60 %.
- Vzduch vo vode podporuje koróziu kovových častí systému (radiátory, výmenníky, bojlery), čo vedie k ich rýchlejšej výmene a znečisteniu inštalácie.
- Výrobcovia moderných vykurovacích zariadení (kondenzačné kotly, tepelné čerpadlá) často neuznávajú záruku pri použití v otvorenom systéme.
- Nie je vhodný pre podlahové kúrenie kvôli riziku upchávania tenkých rúrok vodným kameňom.
Uzavretý systém
Uzavretý systém ústredného kúrenia je opakom otvoreného systému. Na neutralizáciu nadmerného tlaku využíva uzatvorené expanzné nádoby. Je navrhnutý pre prácu s modernými vykurovacími zariadeniami, ktoré disponujú teplotnými senzormi a automaticky sa vypínajú pri prehriatí.
Výhody uzavretého systému:
- Hygienickosť: Absencia kontaktu vody so vzduchom zabraňuje tvorbe vodného kameňa a korózii, čím sa predlžuje životnosť systému.
- Je vhodný pre podlahové kúrenie aj pre radiátory.
- Tepelné čerpadlá a kondenzačné kotly pracujú výlučne v uzavretom systéme.
Nevýhody uzavretého systému:
- Gravitačný systém sa v uzavretých systémoch s tenšími rúrkami neosvedčuje, preto je nevyhnutné použiť obehové čerpadlo.
Princíp fungovania obehového čerpadla
Obehové čerpadlo je zariadenie zabudované do vykurovacieho okruhu, ktoré zabezpečuje pohyb chladiacej kvapaliny. Systémy využívajúce čerpadlo sa nazývajú vykurovanie s núteným obehom.
Pred rokom 1990 sa vykurovacie systémy často projektovali bez čerpadiel, pričom cirkulácia vody bola zabezpečená prirodzeným spádom. Dnes sú systémy s prirodzeným obehom menej časté.
Výhody používania obehového čerpadla:
- Znížené zaťaženie kotla vďaka menšiemu teplotnému rozdielu medzi prívodným a výstupným potrubím.
- Rovnomerné rozloženie tepla v celom vykurovacom systéme.
- Rýchla regulácia teploty chladiacej kvapaliny.
- Rýchly ohrev systému pri spustení studeného kotla.
- Flexibilita inštalácie - nie je potrebné inštalovať potrubia so sklonom ku kotlu.
- Možnosť použitia tenších rúrok, čím sa šetrí priestor.
- Dostatočný tlak na zásobovanie viacerých poschodí.
- Možnosť regulácie na jednotlivých slučkách vykurovacích sietí pomocou uzatváracích ventilov.
- Integrácia do automatického riadiaceho systému kotla.
Medzi nevýhody obehových čerpadiel patrí závislosť od napájania a dodatočné náklady na elektrickú energiu. Tieto nevýhody sú však kompenzované úsporou paliva a nízkym podielom nákladov na elektrinu.

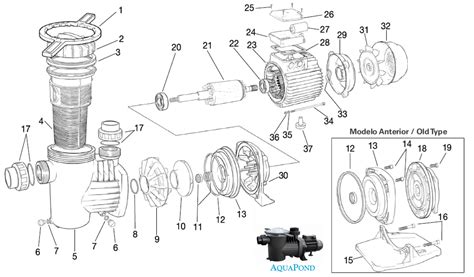

Štruktúra a typy obehových čerpadiel
Obehové čerpadlo sa skladá z:
- Puzdra s pracovnou komorou
- Motora
- Obežného kolesa
- Odvzdušňovacej skrutky
- Svorkovnice
Pri prvom spustení je potrebné odskrutkovať vzduchovú skrutku a vypustiť vzduch z pracovného priestoru.
Čerpadlá "mokrého" typu
Pri týchto čerpadlách je rotor v kontakte s chladiacou kvapalinou, ktorá zároveň zabezpečuje chladenie motora. Vnútorné tesnenia sú statické, čo zvyšuje spoľahlivosť a odolnosť.
Čerpadlá "suchého" typu
Konštrukcia "suchých" čerpadiel nezahŕňa priamy kontakt chladiacej kvapaliny s rotorom. Pracovná plocha je oddelená špeciálnymi krúžkami. Tieto čerpadlá majú vyššiu účinnosť (70-80%) a používajú sa najmä vo veľkých objektoch. Ich nevýhodou je vyššia hlučnosť a potreba častejšej výmeny tesniacich kotúčov.
Výber správneho obehového čerpadla
Výber vhodného obehového čerpadla je kľúčový pre správnu funkciu vykurovacieho systému. Pri výbere je potrebné študovať technické špecifikácie a zohľadniť:
- Priemer pripojených potrubí: Musí zodpovedať priemeru potrubia vo vašom systéme.
- Maximálny povolený tlak (H): Tlak potrebný na prekonanie hydraulického odporu systému.
- Prietok (Q): Množstvo chladiacej kvapaliny, ktoré čerpadlo prepraví za jednotku času.
- Výkon (P): Elektrický výkon čerpadla.
- Prevádzková teplota: Čerpadlá pre vykurovacie systémy sú navrhnuté pre teploty do 130-150 °C.
- Hlučnosť: Dôležitý parameter pre obytné priestory.
Výpočet potrebných parametrov
Pre nezávislé určenie primeranosti výkonu zariadenia je potrebné vykonať nasledujúce výpočty:
Fáza 1: Stanovenie výkonu čerpadla
Požadovaný tepelný výkon závisí od tepelnej izolácie budovy. Pre byty sa predpokladá 75-80 W/m², pre domy 100-120 W/m². Priemerný teplotný rozdiel na vstupe a výstupe kotla je 10 °C.
Vzorec pre výpočet:
Požadovaný výkon (l/h) = (Vykurovaný objem (m²) * Tepelný výkon (W/m²)) / (1.16 * Teplotný rozdiel (°C))
Fáza 2: Výpočet tlaku
Tlak je potrebný na prekonanie celkového hydraulického odporu systému. Pri výbere je lepšie zvoliť väčší priemer potrubia, aby sa znížila tlaková strata.
Fáza 3: Určenie výkonu čerpadla
Porovnanie vypočítaných parametrov s tlakovo-prietokovými charakteristikami konkrétneho modelu čerpadla.
Ďalšie funkcie a odporúčania
- Regulácia otáčok: Umožňuje lepšie doregulovanie vykurovacieho systému.
- Termostat a časovač: Automatizujú prevádzku kotla.
- Plynulá regulácia: Umožňuje autonómne riadenie rýchlosti chladiacej kvapaliny.
- Zásoba výkonu: Odporúča sa zvoliť čerpadlo s charakteristikami o 20-30% vyššími, než sú vypočítané.
- Filtrovanie: Zabudovaná sieťka na filtrovanie pevných častíc.
- Značky: Odporúča sa vyberať čerpadlá od známych výrobcov ako Calpeda, Grundfos, WILO.
Pri výbere je vždy najlepšie koordinovať sa so špecialistami.
Tepelné čerpadlá typu voda-voda
Tepelné čerpadlo typu voda-voda využíva ako zdroj energie teplo získané zo spodnej alebo povrchovej vody.
Princíp fungovania
Voda zo zdroja (studňa, vodný tok) prechádza cez výmenník tepla tepelného čerpadla. Použitá voda sa musí vracať do pôvodného zdroja.
Zdroje vody a ich využitie
- Studňa: Voda sa vracia do tej istej vodonosnej vrstvy.
- Povrchové vodné toky: Vyžadujú súhlas majiteľov. V zimnom období môže byť teplota vody obmedzujúca.
- Odpadové teplo z priemyselných procesov: Výhodný zdroj energie.
Efektivita a výkonové číslo (COP)
Výkonové číslo (COP) udáva pomer získaného tepla k spotrebovanej elektrickej energii. Napríklad pri COP 5, z 1 kW elektrickej energie získame 5 kW tepla. COP závisí od prevádzkových podmienok.
Letná prevádzka
Moderné tepelné čerpadlá môžu v lete pracovať reverzne a interiér ochladzovať.
Historický kontext
Slovák Aurel Stodola v roku 1928 vytvoril prvé tepelné čerpadlo na svete, ktoré dodnes funguje vo Švajčiarsku.
Servis a údržba
Pravidelný servis je dôležitý pre dlhú životnosť a spoľahlivú prevádzku obehového čerpadla. V prípade poruchy je potrebné kontaktovať servisného technika.
Ústredné kúrenie
Ústredné kúrenie patrí medzi najrozšírenejšie spôsoby vykurovania budov. Jeho úlohou je zabezpečiť rovnomerné a efektívne rozloženie tepla do všetkých miestností prostredníctvom centrálneho zdroja tepla.
Základné komponenty systému ústredného kúrenia:
- Zdroj tepla: Srdce systému, ohrieva vodu na distribúciu do vykurovacích telies.
- Obehové čerpadlo: Zabezpečuje cirkuláciu vody v systéme, udržuje tlak a prietok.
- Rozvodné potrubie: Prenáša teplú vodu od kotla k vykurovacím telesám a späť.
- Vykurovacie telesá: Odovzdávajú teplo do miestnosti (radiátory, konvektory).
- Expanzná nádoba: Kompenzuje objemové zmeny vody pri zmene teploty.
- Automatická regulácia: Riadi teplotu podľa naprogramovaných scenárov alebo senzorov.
Vodné ústredné kúrenie je najrozšírenejšie vďaka vysokej účinnosti, stabilite a dlhej životnosti. Vývoj smeruje k energetickej efektívnosti a automatizácii, čo vedie k zníženiu prevádzkových nákladov a zvýšeniu komfortu.
Čo je to animácia? Sprievodca animovaným filmom (SAF)
Kondenzačné kotly
Kondenzačné kotly predstavujú najúspornejšiu prevádzku spomedzi plynových kotlov. Využívajú teplo zo spalín na predohrev vratnej vody, čím dosahujú účinnosť až 98 %.
Výhody kondenzačných kotlov:
- Vysoká účinnosť a úspora nákladov na vykurovanie.
- Kompaktné rozmery umožňujú montáž na rôznych miestach.
- Možnosť pripojenia do kaskády pre vyšší vykurovací výkon.
- Výkonová modulácia reguluje vykurovací výkon podľa aktuálnych potrieb.
- Ekvitermická regulácia automaticky nastavuje teplotu vykurovacej vody.
Riešenie problémov s vykurovaním
Ak vykurovací systém nefunguje správne, príčiny môžu byť rôzne:
- Vzduch v systéme: Prejavuje sa šplechotom alebo žblnkotaním. Rieši sa odvzdušnením radiátorov.
- Nesprávne rozloženie tlaku alebo zamenený prívod a spätný tok: Vyžaduje odborné vyváženie systému.
- Netesnosti v systéme: Spôsobené opotrebovaním tesnení alebo poškodením potrubia.
- Príliš nízky systémový tlak: Rieši sa doplnením vykurovacej vody.
- Pokazené obehové čerpadlo: Vyžaduje odbornú diagnostiku a opravu alebo výmenu.
- Nesprávne nastavenie termostatických ventilov: Je potrebné pochopiť ich funkciu - regulujú teplotu v miestnosti, nie prietok vody do telesa.
- Systém pracuje v letnom režime: Vykurovací systém je potrebné prepnúť do zimného režimu.
V prípade vážnejších problémov alebo ak si nie ste istí diagnózou, je vždy najlepšie obrátiť sa na kvalifikovaného inštalatéra.
