Trojcestný ventil: Princíp fungovania a aplikácie

Trojcestný ventil je neoddeliteľnou súčasťou mnohých hydraulických, vykurovacích a klimatizačných systémov. Jeho primárnou úlohou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. V závislosti od svojej konštrukcie dokáže trojcestný ventil buď spojiť dva samostatné prúdy média do jedného (tzv. miešací trojcestný ventil), alebo rozdeliť jeden prúd na dva samostatné výstupy. Tieto ventily nachádzajú široké uplatnenie v systémoch, kde je nevyhnutná precízna regulácia teploty, tlaku alebo prietoku média. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín či plynov v komplexných systémoch, čo vedie k optimalizácii celkovej prevádzky inštalácie. Trojcestné ventily sú často integrované do vybavenia väčších zariadení, najmä v vykurovacích systémoch používaných aj v rodinných domoch. Hlavnou úlohou trojcestného ventilu v rôznych priemyselných odvetviach a domácich inštaláciách ústredného kúrenia je regulácia smeru prietoku média. Toto umožňuje presné riadenie hydraulických alebo tepelných procesov.

Čo je trojcestný ventil?

Trojcestný ventil je termálny ventil, ktorý pripravuje teplonosnú látku so zadanými parametrami. Vykurovací ventil sa používa na ovládanie systému podlahového vykurovania; na účely regulácie a riadenia vykurovania v miestnostiach tej istej budovy, vrátane priestorov medzi poschodiami; a na vytvorenie vykurovacích systémov vo viacerých samostatných budovách. Zariadenia regulujú tepelné emisie zmenou množstva, nie teploty chladiacej kvapaliny. Vďaka tomu je možné vykurovať miestnosti s rôznou intenzitou bez zmeny veľkosti radiátorov.

Konštrukcia trojcestného ventilu

Trojcestný ventil je kovový T-kus s tromi ramenami, vybavený nastavovacou podložkou na vrchu. V miešacej batérii sú dva vstupné otvory a jeden výstupný otvor. V rozdeľovacom (separačnom) ventile sú dve výstupné rúry a jedna vstupná. Telo je vyrobené z mosadzných zliatin, liatiny a iných materiálov s antikoróznym povlakom. Regulačný prvok je tyč alebo guľa, ktorý sa nachádza vo vnútri trojcestného ventilu. Keď teplota prekročí nastavené hodnoty, tento prvok zníži prietok kvapaliny z jedného z kanálov. Funguje pomocou externého (hydraulického, elektrického, pneumatického) pohonu. Guľové ventily majú vyšší prietok, pretože ich regulačné prvky vytvárajú nízky hydraulický odpor.

Princíp fungovania

Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Keď je vreteno v určitej polohe, médium preteká prvým výstupom. V inej polohe je prietok presmerovaný do druhého výstupu. V prípade miešacieho ventilu umožňuje pohyb vretena spojenie dvoch prúdov média do jedného, čím sa dosahuje presná regulácia teploty alebo tlaku. Konštrukcia trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom je vnútorný mechanizmus zodpovedný za riadenie prietoku, ktorý umožňuje precíznu kontrolu smeru a objemu prietoku. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom.

Cez jeden vstup ventilu je napájaná vyhrievaná chladiaca kvapalina, cez iný - návrat (ochladený prúd). Voda zmiešaná na optimálnu teplotu vychádza z výstupného potrubia. Vo vnútri, pod nastavovacím prvkom, sa nachádza teplotne citlivý senzor - nádoba naplnená kvapalnou alebo plynnou látkou. Pri zahrievaní sa obsah nádoby rozpína a pôsobí na ovládač, čo spôsobí, že mechanizmus začne fungovať.

Typy trojcestných ventilov podľa funkcie

Trojcestné ventily sa primárne delia na dva základné typy: miešacie a rozdeľovacie.

Miešacie trojcestné ventily

Miešacie ventily znižujú teplotu chladiacej kvapaliny zmiešaním horúcej vody a ochladeného prúdu. Sú vybavené jedným vstupom a dvoma výstupmi. Používajú sa na reguláciu teploty prietoku. Konštrukcia miešacieho trojcestného ventilu je zvyčajne komplexnejšia, pretože musí efektívne kombinovať dva rôzne prúdy média s cieľom dosiahnuť jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. Miešací ventil má jeden vstup a dva výstupy. Jeho hlavnou úlohou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov. Pri správnej inštalácii môže produkt oddeliť aj toky.

Rozdeľovacie (separačné) trojcestné ventily

Rozdeľovacie ventily bez zmeny teploty rozdelia tok na dve časti. Majú jedno vstupné potrubie a dve výstupné potrubia. Používajú sa na presmerovanie toku do rôznych okruhov. V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále musí zabezpečovať presné riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach. Rozdeľovacie ventily sa používajú vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. V skutočnosti ide o zariadenie, ktoré vytvára stabilný prietok pri nastavenej teplote. Tieto ventily sú inštalované v sieťach, cez ktoré sa dodáva ohriaty vzduch, ako aj vo vodovodných systémoch. Trojcestný deliaci ventil sa používa vtedy, keď je potrebné privádzať horúcu chladiacu kvapalinu vo viacerých smeroch. V zariadeniach separačného typu je vreteno vybavené dvoma ventilmi namontovanými vo výstupných potrubiach.

Klasifikácia podľa metódy riadenia a pohonu

Pohon je ovládací prvok, ktorý spôsobuje pohyb ovládacej tyče (gule) a zabezpečuje fungovanie celého zariadenia. Pohonné jednotky môžu byť buď elektromechanické, pneumatické, hydraulické alebo manuálne. Podľa princípu riadenia sa trojcestné ventilové pohony delia na tieto typy:

• Termostatický pohon: Vnútorná dutina obsahuje tepelne citlivý prvok uzavretý v špeciálnej nádobe. Po zahriatí zväčšuje svoj objem, ovplyvňuje tyč a spôsobuje, že celý mechanizmus funguje. Pohon sa dá ľahko odstrániť a používa sa pre výrobky s malým priemerom používané pri vykurovaní domácností.
• Termostatická hlavica: Je vybavená teplotne citlivým senzorom, umiestneným v potrubí a pripojeným k pohonu špeciálnou kapilárnou trubicou. Vykonáva presnejšie nastavenie ako termostat.
• Elektrický pohon s regulátorom: Citlivé senzory merajú teplotu chladiacej kvapaliny, prenášajú informácie do ovládača, ktorý vydáva signál a spôsobuje, že mechanizmus pracuje. Takéto pohonné zariadenie vykonáva veľmi presné nastavenie.
• Servo (Servopohon): Zjednodušená verzia predchádzajúceho typu. Vo ventile nie je žiadny ovládač, pohon prijíma signály zo snímača a priamo ovláda tyč. Najjednoduchší pohon z hľadiska konštrukcie je manuál. Nastavenie sa vykonáva otáčaním uzáveru pripojeného k hornej časti tyče.

Trojcestný ventil so servopohonom 24V DC

Trojcestný ventil s pohonom je ventil s tromi priechodnými portami (nazývanými bežne cestami), ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov.

Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. V praxi to znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený.

Princíp fungovania servopohonu

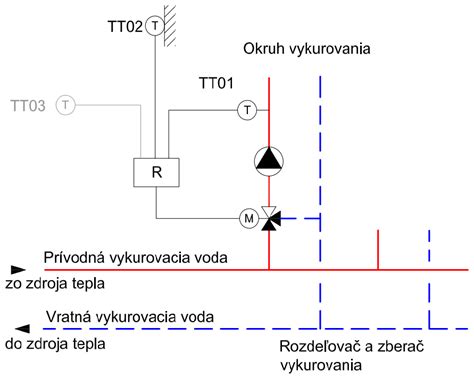

Schéma fungovania trojcestného ventilu s pohonom spočíva v riadení prietoku média medzi tromi portami: vstupným a dvoma výstupnými. Trojcestný ventil s pohonom môže slúžiť na miešanie dvoch prúdov média do jedného alebo na rozdelenie jedného prúdu na dva samostatné. Pohon, riadený systémom automatizácie, presne reguluje polohu ventilu, čo umožňuje presné prispôsobenie pomerov prietoku. Vďaka tomu je možné dynamicky riadiť teplotu a tlak v systéme. Napríklad v systémoch podlahového vykurovania môže ventil meniť pomery miešania teplej vody z návratu a studenej vody zo zásobovania, aby sa udržala stála, optimálna teplota v okruhu.

Zónové alebo prepínacie ventily s tromi cestami sa prevádzkujú pomocou 230V motora. Tento zabezpečuje, aby sa ventil otvoril, a tým dosiahol prevádzkový stav „OTV“ (otvorený). Ak sa napätie z ventilu odstráni, ventil sa znovu zatvorí a dosiahne tým naopak prevádzkový stav „ZATV“ (zatvorený). Ovládanie sa v praxi realizuje cez reléový kontakt v riadiacom systéme. Ak sa ventil nachádza v polohe „OTV“, môže dôjsť k prechodu z cesty A na AB. Tento ventil však možno alternatívne obsluhovať aj prostredníctvom servomotora s pohonom 24V DC. Ovládacie napätie variuje medzi nulou a desiatimi voltami a príslušne prestavuje ventil tak, ako to vyžaduje vykurovací okruh. Výhodou pri tom je, že neexistujú striktné obmedzenia medzi jednotlivými cestami a s tým spojenými prevádzkovými stavmi, pretože ventil sa dá regulovať postupne. Spravidla sa trojcestný ventil, ktorý je ovládaný servomotorom, používa len pri zmiešavačoch pre vykurovací okruh. Elektricky prevádzkované regulačné ventily sa z dôvodu nízkych teplotných zaťažení inštalujú väčšinou vo vratnom potrubí vykurovacieho systému.

Výhody trojcestných ventilov s pohonom

Trojcestné ventily s pohonom ponúkajú mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách. Vďaka automatizácii ich fungovania môžu používatelia očakávať zlepšenie efektívnosti a komfortu pri obsluhe systémov.

• Presná regulácia prietoku: Servopohon umožňuje jemné a presné nastavenie polohy ventilu.
• Diaľkové ovládanie: Možnosť integrácie do systémov automatizácie budov.
• Úspora energie: Optimalizácia prietoku média vedie k zníženiu spotreby paliva až o 50 %.
• Zvýšená životnosť systému: Predchádza prehrievaniu alebo podchladeniu, čím chráni komponenty systému.
• Jednoduchá adaptácia na meniace sa podmienky: Automatická reakcia na signály zo senzorov.

Trojcestný ventil s termostatom

Trojcestný ventil s termostatom, známy aj ako trojcestný termostatický ventil, je špeciálny typ ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii.

Tento ventil sa často používa v systémoch ústredného kúrenia a v inštaláciách teplej úžitkovej vody. Jeho výhodou je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému. V praxi eliminuje potrebu ručného nastavovania, čím zaisťuje stabilnú a bezpečnú prevádzku inštalácie a minimalizuje riziko prehriatia alebo ochladenia média. Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania meniacim sa podmienkam, čím zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam.

Výhody trojcestného termostatického ventilu

• Automatická regulácia teploty.
• Zvýšený komfort používania.
• Energetická efektívnosť.
• Minimalizácia rizika popálenín (v systémoch TÚV).
• Zabránenie nízkoteplotnej korózii kotla.
• Stabilná teplota v systémoch podlahového vykurovania.

Aplikácie trojcestných ventilov

Trojcestné ventily nachádzajú široké uplatnenie v rôznych oblastiach:

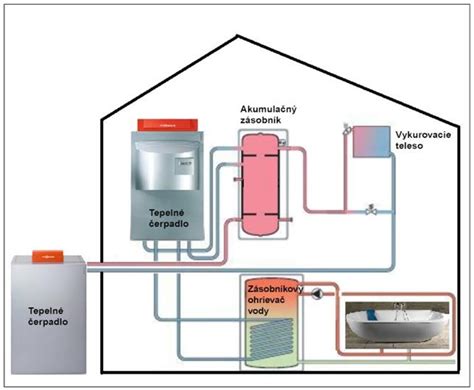

• Vykurovacie systémy: Na reguláciu teploty v miestnostiach, na zabezpečenie rovnomerného rozvodu tepla a na zabránenie prehriatiu jednotlivých vetiev. Sú nevyhnutné pri kombinácii rôznych typov vykurovacích systémov, napríklad plynového kotla s podlahovým vykurovaním. Trojcestný ventil sa stará o potrebné zníženie prívodnej teploty. V praxi je takýto ventil potrebný napríklad ako zmiešavač v prípade, keď sa tradičný plynový vykurovací systém používa spolu s podlahovým vykurovaním. V takomto prípade dochádza k tomu, že vykurovacie médium s nižšou teplotou z vratného potrubia sa zmiešava s médiom s vyššou teplotou.
• Systémy teplej úžitkovej vody (TÚV): Na miešanie teplej a studenej vody pre dosiahnutie bezpečnej a komfortnej teploty. Okrem toho umožňuje postup prostredníctvom jednotlivých ciest aj to, aby sa napájanie teplou vodou mohlo vykonávať separátne od vykurovania bytu alebo domu. Zároveň je však možné aj paralelné využívanie. Takéto využívanie potom umožní, aby sa mohlo vykurovať permanentne, namiesto toho, aby sa musela stanoviť priorita medzi ohrevom teplej vody a vykurovaním.
• Klimatizačné systémy (HVAC): Na presné prispôsobenie teploty a prietoku vzduchu pre vyšší komfort používateľov.
• Priemyselné inštalácie: Na reguláciu prietoku rôznych typov tekutín, vrátane korozívnych médií, bahna, oleja a iných.
• Systémy podlahového vykurovania: Na udržiavanie optimálnej teploty vody dodávanej do systému a na zabezpečenie rovnomerného rozdelenia tepla.
• Kotly na tuhé palivá: Na boj proti kondenzácii vo vratnom okruhu.

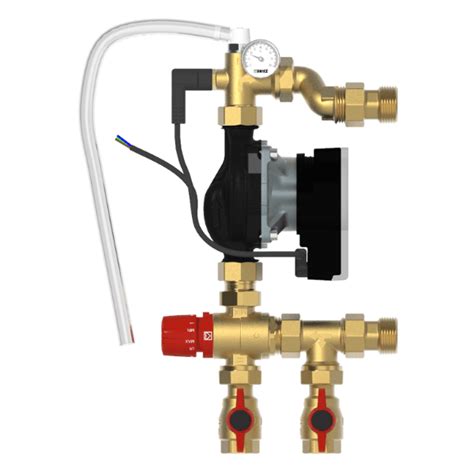

• Čerpadlové skupiny: Obzvlášť dôležitú úlohu zohrávajú ventily s pohonmi v prípade čerpadlových skupín. V miešacích čerpadlových skupinách sa používa trojcestný ventil.

Inštalácia a pripojenie trojcestného ventilu

Správna montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Zariadenia s akýmkoľvek typom pohonu sa inštalujú rovnakým spôsobom. Hlavná ťažkosť nespočíva v pripojení kohútika k systému, ale pri zostavení správnej vykurovacej schémy, určení umiestnenia ventilu v nej a výbere zariadenia. Pre presný výpočet systému musíte mať špeciálne znalosti, preto je lepšie zveriť inštaláciu kvalifikovaným odborníkom.

Termostatické prvky majú zvyčajne pevné nastavenie z výroby. Servomotory sa konfigurujú pomocou ovládačov podľa priložených pokynov. Pripravte si trojcestný ventil, nástroje na inštaláciu. Ak boli vykurovacie okruhy predtým používané, vypustite vodu. Pri inštalácii je potrebné dodržiavať niekoľko základných krokov:

• Správna orientácia: Ventil je potrebné nainštalovať v správnej polohe podľa značiek na tele, ktoré označujú smer prietoku (napr. A - priamy smer, B - obtokový smer, AB - kombinovaný vstup/výstup). Umiestnite ventil za prietokom, podľa šípok na puzdre.
• Umiestnenie pohonu: Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol. Os termostatickej hlavice umiestnite kolmo na os potrubia. Akákoľvek montážna poloha je prijateľná, okrem prípadu, keď je pohon umiestnený pod ventilom. Pri inštalácii disku by mal byť vždy umiestnený nad kohútikom.
• Príprava potrubia: Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na prítomnosť nečistôt. Skontrolujte otvory na výrobku, zvyškové častice zo zvárania, úlomky a prach by sa do nich nemali dostať.
• Prístupnosť: Ventil by mal byť nainštalovaný na mieste, ktoré umožňuje ľahký prístup pre prípadnú kontrolu, údržbu alebo demontáž. Zostavu urobte ľahko odnímateľnou pre prípadnú výmenu. Na tento účel namontujte ventil pomocou špeciálnych konektorov s vnútorným alebo vonkajším závitom a tesneniami alebo „amerických“ tvaroviek.
• Doplnkové komponenty: Pred a za ventilom sa odporúča inštalovať tlakomery a pred ventilom hrubý filter na zachytávanie nečistôt. Vhodné je tiež inštalovať vyvažovací ventil. Trojcestný ventil sa zapína do okruhu pred vykurovacím čerpadlom.
• Rovné úseky: Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom, aby sa predišlo zmene deklarovaných technických charakteristík.
• Záťaž: Na teleso nesmie pôsobiť ťahové zaťaženie, krútenie, kompresia, ohyb z prívodu vody.
• Tlak: Pre správnu prevádzku pri nestabilnom tlaku pred ventilom sú nainštalované škrtiace zariadenia.
• Odporúčania výrobcu: Dodržiavajte, prosím, odporúčania výrobcu uvedené v technickom liste.

Pri pripojení servopohonu k systému automatizácie je potrebné správne pripojiť napájacie a signálové káble podľa dokumentácie výrobcu. Elektrické pohony sú najčastejšie používané vďaka presnosti ovládania a ľahkej integrácii so systémami automatizácie budov. Pneumatické pohony využívajú stlačený vzduch na zmenu polohy ventilu a sú bežne používané v priemyselných inštaláciách, kde je kľúčová bezpečnosť. Hydraulické pohony fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká sila riadenia, napríklad v náročných priemyselných podmienkach.

Výber trojcestného ventilu

Pri výbere trojcestného ventilu je dôležité zohľadniť niekoľko kritérií.

Kritériá výberu termostatického miešacieho zariadenia

• Počet okruhov: Pre jednookruhové vykurovanie, vykurovanie malých miestností, sú vhodné ventily s tepelnou hlavou. Pre zložité rozvetvené systémy s mnohými okruhmi je potrebné nainštalovať miešaciu jednotku, v ktorej sa používajú ventily s automatickým elektrickým pohonom.
• Priemer: Čím menší je prierez prívodného potrubia, tým väčší je hydraulický odpor, pri ktorom zariadenie nefunguje správne. Preto by priemer nemal byť menší ako prierez okruhov vykurovacieho zariadenia.
• Šírka pásma (Kvs hodnota): Pre optimálnu voľbu porovnajte hodnotu koeficientu kapacity ventilu uvedeného v návode s celkovým výkonom vykurovacej konštrukcie. Výber správneho trojcestného ventilu vyžaduje dôkladné poznanie technických parametrov a ich vplyvu na funkčnosť celého systému. Dôležitým aspektom je tiež charakteristika prietoku, ktorá môže byť lineárna alebo rovnopercentná, čo ovplyvňuje spôsob, akým ventil reaguje na zmeny riadiaceho signálu.
• Materiál: Mosadz má vysokú odolnosť proti korózii a pevnosť. Produkty z medi alebo mosadze majú väčšiu odolnosť proti opotrebovaniu. Okrem toho sú kohútiky s telesami vyrobenými zo zliatin na báze medi výrazne odolnejšie a ľahšie ako liatinové. Pre aplikácie s agresívnejšími médiami alebo vyššími prevádzkovými teplotami sú k dispozícii aj ventily z iných materiálov, napríklad z nehrdzavejúcej ocele. Pri výbere ventilu je dôležité zohľadniť maximálny prevádzkový tlak a teplotu, ako aj chemické vlastnosti média v systéme.

Od čoho závisí cena?

Najdrahšie modely sú vybavené vysoko presnými senzormi a programovateľnými tepelnými režimami. Podľa nastavených hodnôt menia automatické regulátory teplotu cirkulujúcej vody v závislosti od dennej doby. Cena závisí aj od výrobcu. Najdrahšie uzatváracie ventily vyrábajú západné spoločnosti, tie najdostupnejšie vyrábajú spoločné podniky s továrňami v Rusku (Valtec). Neodporúča sa šetriť na funkčnosti zariadenia, pretože správne zvolený trojcestný automatický ventil pomôže znížiť spotrebu paliva až o 50 %. Cena trojcestného ventilu s pohonom je komponent, ktorého cena závisí od typu pohonu a veľkosti ventilu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa pohybujú v cenovom rozmedzí 90-150 €. Ceny môžu vzrásť v prípade ventilov so špeciálnymi požiadavkami, napríklad s pohonmi so zvýšeným výkonom alebo vyrobenými z odolnejších materiálov.

Renomovaní výrobcovia

Trh ponúka veľký výber uzatváracích a regulačných ventilov renomovaných značiek a neznámych spoločností. Ventily vedie v rebríčkoch popularity Švédska značka Esbe, vyznačujúca sa spoľahlivosťou a odolnosťou. Nemenej kvalitné produkty vyrába aj Kórejský koncern Navien. Trojcestné plne automatické ventily s vysokou presnosťou nastavenia vyrába spoločnosť Danfoss (Dánsko). Produkty Americká značka Honeywell sa vyznačujú jednoduchým dizajnom a ľahkou inštaláciou. Kombinácia prijateľnej ceny a kvality je charakteristickým znakom týchto ventilov spoločnosti Valtec (Taliansko/Rusko).

Údržba a riešenie problémov

Pravidelná údržba trojcestných ventilov zabezpečuje ich dlhodobú spoľahlivosť a optimálnu funkciu. Raz ročne sa odporúča demontáž a vyčistenie vnútorných častí ventilu, výmena tesnení a kontrola opotrebenia regulačných elementov. Základná vizuálna kontrola ventilu sa odporúča každé 3 mesiace.

Bežné problémy a ich príčiny:

• Netesnosť ventilu: Môže byť spôsobená opotrebovanými tesneniami alebo nečistotami na tesniacich plochách.
• Nesprávna regulácia: Príčinou môže byť chybné nastavenie parametrov, poškodený teplotný senzor alebo mechanické poškodenie pohonu.
• Hlučná prevádzka: Môže signalizovať kavitáciu v dôsledku príliš vysokej rýchlosti prúdenia alebo nedostatočného tlaku v systéme.
