Trojcestný ventil je neoddeliteľnou súčasťou moderných hydraulických, vykurovacích a klimatizačných systémov. Jeho primárnou úlohou je efektívna regulácia prietoku média, ako je voda, medzi tromi pripojovacími portami. V systémoch podlahového vykurovania zohráva kľúčovú rolu pri udržiavaní optimálnej teploty vody, čím zabezpečuje rovnomerné rozloženie tepla a vysokú energetickú efektivitu.
Základný princíp fungovania

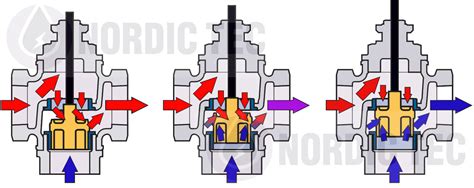

Schéma fungovania trojcestného ventilu spočíva v smerovaní prúdu média z jedného vstupného portu do dvoch výstupných portov (rozdeľovacia funkcia), alebo naopak - v spájaní dvoch prúdov s rôznou teplotou do jedného výstupu (miešacia funkcia).
- Miešacie ventily: Majú dva vstupy a jeden výstup. Ich hlavnou úlohou je kombinácia horúcej vody zo zdroja a chladnejšej vody z vratného potrubia, aby sa dosiahla presne nastavená teplota.
- Rozdeľovacie ventily: Majú jeden vstup a dva výstupy. Používajú sa na nasmerovanie toku média do rôznych okruhov, napríklad na súčasné zásobovanie radiátorov a zásobníka teplej vody (TÚV).
Úloha servopohonu pri regulácii
V moderných inštaláciách sa čoraz častejšie využíva elektronický trojcestný ventil so servopohonom. Servopohon je zariadenie, ktoré automaticky riadi polohu ventilu na základe signálov z riadiacej jednotky (regulátora).
Na rozdiel od manuálneho ovládania umožňuje servopohon:
- Dynamickú reguláciu: Ventil reaguje na zmeny vonkajšej teploty alebo požiadavky na vykurovanie v reálnom čase.
- Automatizáciu: Možnosť naprogramovania teplotného režimu podľa dennej doby alebo dňa v týždni.
- Presnosť: Servopohon otočí ventil presne o potrebný stupeň, čím minimalizuje teplotné výkyvy v podlahovom vykurovaní.
Working of the Malgorani pressure reducing valve - English
Montáž a inštalácia v systéme podlahového kúrenia
Správna inštalácia je základom dlhej životnosti a bezchybnej prevádzky. Ventil by mal byť namontovaný pred čerpadlom, čo zabezpečuje stabilný prietok a bráni kavitácii, ktorá by mohla čerpadlo poškodiť.
Kľúčové aspekty inštalácie:
- Orientácia: Je nevyhnutné dodržiavať smer šípok na tele ventilu, ktoré indikujú tok média.
- Prístupnosť: Ventil musí byť umiestnený na mieste, ktoré umožňuje ľahký servisný prístup alebo prípadnú výmenu servopohonu.
- Komponenty: Pred ventil sa odporúča nainštalovať filter na zachytávanie mechanických nečistôt, ktoré by mohli poškodiť vnútorný mechanizmus (guľu alebo vreteno).
| Parameter | Odporúčanie |
|---|---|
| Umiestnenie | Pred čerpadlom (na prívodnom potrubí) |
| Ochrana | Inštalácia filtra pred ventil |
| Riadenie | Servopohon 230V s 3-bodovým riadením |
Výhody použitia v podlahovom vykurovaní
Trojcestný ventil so servopohonom je neviditeľným, ale kľúčovým prvkom systému. V kombinácii s podlahovým vykurovaním prináša:
- Ochranu pred prehriatím: Automaticky upravuje teplotu vody vstupujúcej do podlahy, čím chráni podlahovú konštrukciu.
- Energetickú úsporu: Systém nevykuruje viac, než je nutné, a efektívne využíva teplo z návratného potrubia.
- Komfort: Zabezpečuje stabilný teplotný komfort bez náhlych zmien, ktoré sú pri veľkej ploche podlahového kúrenia veľmi citeľné.
