Akumulačné nádoby sú špeciálne nádrže určené na uchovanie prebytočnej tepelnej energie, ktorú následne uchovávajú pre ďalšie využitie. Akumulačná nádrž uchováva teplo vyrobené zdrojom (napr. kotlom) a pomáha stabilizovať prevádzku celého vykurovacieho systému. Vďaka tomu, že je teplo akumulované v nádrži, nemusí kotol tak často spínať, čím sa predlžuje jeho životnosť a zvyšuje sa efektivita vykurovania.
Prečo akumulačná nádrž neochladzuje kotol?
Častou otázkou je, prečo veľký objem vody v nádrži nespôsobuje podchladenie kotla. Odpoveď spočíva v správnom zapojení a použití ochrany spiatočky kotla (TV). Ide o termostatický ventil alebo nabíjaciu jednotku, ktorá sleduje minimálnu teplotu vratnej vody do kotla. Toto zapojenie je možné s výhodou použiť pre kotly, u ktorých je potrebné udržiavať odporúčanú prevádzkovú teplotu, čo môžu byť kotly na tuhé palivá aj na plyn.
V základnom zapojení zabezpečuje regulátor dodávku tepla z kotla na tuhé palivo priamo do objektu. Až prebytočné teplo, ktoré systém v danej chvíli nespotrebuje, sa ukladá do zásobníka. Zásobník funguje ako zásobník tepla medzi kotlom a vykurovacím systémom, pričom ochrana proti spätnému toku zaisťuje, aby sa do kotla nevracala príliš studená voda, ktorá by mohla spôsobiť nízkoteplotnú koróziu.
Logika riadenia a prevádzky
Pre správnu prevádzku sa odporúča namontovať snímače teploty v hornej a dolnej časti nádrže a riadiť nabíjanie a vybíjanie podľa týchto teplôt. Regulátor (napríklad ADEX COMFORT R) kontroluje, či je nádrž vybitá na teplotu zvolenú užívateľom, ak je teplota v kotli nedostatočná. Užívateľ teda môže presne určiť mieru vybitia akumulačnej nádrže.
Výhody tohto systému zahŕňajú:
- Efektivita: Pri kotloch na drevo využijete palivo na 100 % a spotreba bude menšia.
- Regulácia: Výstupná teplota kotla sa reguluje riadením teplotného spádu na radiátoroch, čo umožňuje prevádzkovať aj sústavy s nedokonalou cirkuláciou.
- Komfort: Voda ohriata pri prevádzke kotla vydrží teplá po mnoho hodín a možno ju využiť na prikurovanie, aj keď kotol už nekúri.
Ako funguje olovená batéria | Animácia princípu fungovania
Zapojenie so záložným zdrojom
Zapojenie je možné použiť pre jedno- i viacokruhové vykurovacie systémy so záložným kotlom. Záložný kotol môže byť elektrický alebo plynový a musí byť osadený vlastným obehovým čerpadlom. Systém funguje tak, že po vyhasnutí kotla na tuhé palivo sa automaticky spustí kúrenie z akumulačnej nádrže a následne po jej vyčerpaní sa aktivuje záložný (napr. plynový kondenzačný) kotol.
Akumulácia a ohrev TÚV
Akumulačná nádrž môže byť skvelým pomocníkom aj pri ohrievaní teplej úžitkovej vody (TÚV). Pokiaľ si zaobstaráte nádrž s vnoreným výmenníkom, budete zároveň ohrievať vodu do radiátorov aj na sprchovanie či umývanie rúk. K akumulačnej nádrži je tiež možné zapojiť samostatný ohrievač TÚV s nabíjacím čerpadlom.

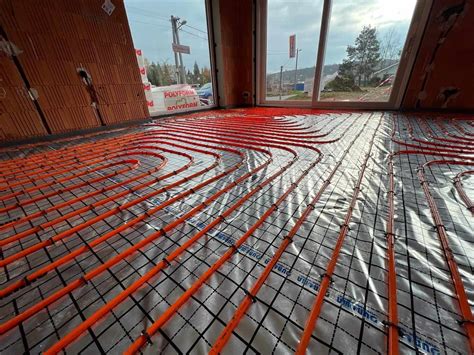

Špecifiká pre podlahové vykurovanie
Pri podlahovom systéme je kľúčové zmiešavanie, ktoré chráni podlahu pred prehriatím, pretože podlahové kúrenie zvyčajne potrebuje nižšiu teplotu, než je v zásobníku. Maximálna teplota je vždy určená projektom a zložením podlahy. Pri požiadavke na reguláciu podľa vonkajšej a vnútornej teploty sa využívajú programovateľné termostaty a trojcestné zmiešavacie ventily so servopohonom.
Technické parametre a výber nádrže
Pri výbere je rozhodujúci objem a rozmery nádrže vzhľadom na priestory technickej miestnosti. Bežne sa používa vzorec 50 l objemu nádrže na 1 kW výkonu kotla.
| Typ vykurovania | Výpočet objemu (na 1 kW výkonu zdroja) | Príklad (10 kW kotol) |
|---|---|---|
| Radiátory | 55 litrov | 550 l nádrž |
| Podlahové vykurovanie | 80 - 100 litrov | 1000 l nádrž |
Väčšina 1000 l nádrží je dostupná vo verzii s priemerom 790 mm, aby prešli štandardnými 80-kami dverami. Jednotlivé typy sa líšia umiestnením závitov (napr. typ LMG má vývody v jednej rade, LVT v troch). Je dôležité, aby sústava bola riadne odvzdušnená a obsahovala primeranú expanznú nádobu, ktorá sa pripája k vratnému potrubiu.
Inštalácia a údržba
Akumulačná nádrž má byť umiestnená čo najbližšie ku kotlu, aby sa minimalizovali tepelné straty. Je nutné vziať do úvahy vysokú váhu plnej nádrže a zaistiť dostatočnú nosnosť podlahy. Pre zvýšenie efektivity sa používa izolácia z minerálnej vlny chránená plachtou. Zaujímavosťou je, že anódová tyč u týchto nádrží životnosť nezvyšuje; dôležitejšie je správne odvzdušnenie a kvalita vody.
