Trojcestný ventil na vodu 3/8: Princíp fungovania a využitie

Trojcestný ventil je kľúčovým riadiacim komponentom v systémoch dopravy tekutín, ktorý ponúka rôzne funkcie, ako je vypínanie, regulácia, odklonenie, zabránenie spätnému toku, stabilizácia, odklonenie alebo prepad. Tieto ventily možno použiť na reguláciu prietoku rôznych typov tekutín, vrátane vzduchu, vody, pary, korozívnych médií, bahna, oleja, tekutých kovov a rádioaktívnych médií.

Princíp fungovania trojcestného ventilu

Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku môže byť médium smerované do jedného z dvoch výstupov, alebo môže dôjsť k jeho zmiešaniu v požadovaných pomeroch. Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Keď je vreteno v určitej polohe, médium preteká prvým výstupom. V inej polohe je prietok presmerovaný do druhého výstupu. V prípade miešacieho ventilu pohyb vretena umožňuje spojenie dvoch prúdov média do jedného, čím sa dosahuje presná regulácia teploty alebo tlaku.

Trojcestný ventil sa delí hlavne na typ L a typ T. Trojcestný ventil typu L hrá hlavne distribučnú úlohu. Princíp je jeden vstup a jeden výstup, pričom médium môže byť presmerované do iného potrubia. Trojcestný ventil typu T je rozdelený na dva typy: sútok a odklon. Štruktúra typu T je zložitejšia ako štruktúra typu L. Trojcestný ventil typu T má štvorstranné sedlo ventilu, zatiaľ čo typ L má sedlo ventilu obojstranné.

Konštrukcia trojcestného ventilu

Konštrukcia trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom je vnútorný mechanizmus zodpovedný za riadenie prietoku, ktorý umožňuje precíznu kontrolu smeru a objemu prietoku. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom.

Typy trojcestných ventilov

Trojcestné ventily sa primárne delia na dva základné typy: miešacie a rozdeľovacie (separacné).

Miešacie trojcestné ventily

Konštrukcia miešacieho trojcestného ventilu je zvyčajne komplexnejšia, pretože musí efektívne kombinovať dva rôzne prúdy média s cieľom dosiahnuť jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. Miešací ventil má jeden vstup a dva výstupy. Jeho hlavnou úlohou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov. Táto štruktúra je vo všeobecnosti vhodná pre pracovné podmienky, kde sa miešajú dve rôzne médiá. Ak je tlak na vstupnom konci iný alebo je tlak nižší ako na výstupnom konci, mal by byť pred ventil nainštalovaný spätný ventil. Pri správnej inštalácii môže produkt oddeliť aj toky.

Rozdeľovacie (separacné) trojcestné ventily

V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále musí zabezpečovať presné riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach. Rozdeľovacie ventily sa používajú vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. V skutočnosti ide o zariadenie, ktoré vytvára stabilný prietok pri nastavenej teplote. Tieto ventily sú inštalované v sieťach, cez ktoré sa dodáva ohriaty vzduch, ako aj vo vodovodných systémoch. Trojcestný deliaci ventil sa používa vtedy, keď je potrebné privádzať horúcu chladiacu kvapalinu vo viacerých smeroch. V zariadeniach separačného typu je vreteno vybavené dvoma ventilmi namontovanými vo výstupných potrubiach.

Typy ventilov podľa konštrukcie a ovládania

Okrem funkčného delenia na miešacie a rozdeľovacie sa ventily delia aj podľa iných kritérií:

• Mechanika uzávierky: napínacia alebo upchávka.
• Tvar zástrčky: v tvare L, T, S.
• Typ uzávierky: valcové, guľové, kužeľové.
• Pripojenie k okruhu: pomocou spojky, príruby, zvárania.
• Spôsob riadenia: automatický, poloautomatický, manuálny.

Podľa konštrukcie sú ventily rozdelené na sedlové ventily a rotačné ventily. Sedlové ventily fungujú na princípe vertikálneho pohybu tyče, čím sa nastavuje „sedlo tyče“. Tento typ patrí medzi zmiešavacie ventily a ovládanie sa často vykonáva elektromechanickým pohonom. Kľúčovým prvkom rotačných ventilov je rotačný sektor. Počas pohybu pôsobí tyč na guľový ventil, ktorý čiastočne alebo úplne preruší prívod chladiacej kvapaliny. Táto schéma nastavenia sa nazýva „loptička“. Tieto zariadenia majú zvýšenú odolnosť proti opotrebovaniu a sú prispôsobené veľkým teplotným rozdielom.

Ovládanie a nastavenie trojcestného ventilu

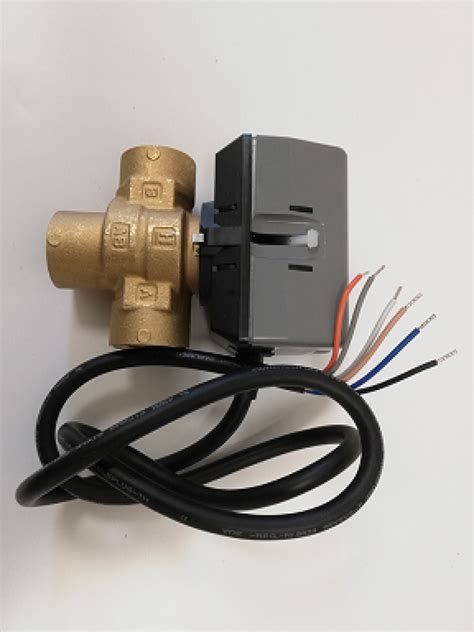

Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi, v závislosti od špecifík systému. V jednoduchých inštaláciách sa používa ručné ovládanie pomocou páky alebo otočného gombíka. V moderných systémoch sa však čoraz častejšie využíva elektronický trojcestný ventil, ktorý poskytuje vyššiu presnosť a automatizáciu. Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu na základe riadiacich signálov. Pre optimálnu funkciu trojcestného ventilu je kľúčové jeho správne nastavenie, najmä v kontexte inštalácie ústredného kúrenia (ÚK).

Pohonné mechanizmy

Typ hnacieho mechanizmu pre ventily môže byť rôzny:

• Hydraulický
• Elektromechanický: zahŕňa jednoduché termostatické pohony (reagujúce na expanziu kvapaliny) a pohony s termostatickou hlavicou a diaľkovým senzorom.
• Pneumatický
• Ručný: najjednoduchší pohon, kde sa nastavenie vykonáva otočením plastového uzáveru.

Elektricky ovládané ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom. Prítomnosť elektrického alebo servopohonu umožňuje naprogramovať teplotný režim podľa dennej doby. Zónové alebo prepínacie ventily s tromi cestami sa prevádzkujú pomocou 230 V motora. Tento zabezpečuje, aby sa ventil otvoril, a tým dosiahol prevádzkový stav „OTV“. Ak sa napätie z ventilu odstráni, ventil sa znovu zatvorí a dosiahne tým naopak prevádzkový stav „ZATV“. Ovládanie sa v praxi realizuje cez reléový kontakt v riadiacom systéme. Ak sa ventil nachádza v polohe „OTV“, môže dôjsť k prechodu z cesty A na AB. Tento ventil však možno alternatívne obsluhovať aj prostredníctvom servomotora s pohonom 230 V. Ovládacie napätie variuje medzi nulou a desiatimi voltami a príslušne prestavuje ventil tak, ako to vyžaduje vykurovací okruh. Výhodou pri tom je, že neexistujú striktné obmedzenia medzi jednotlivými cestami a s tým spojenými prevádzkovými stavmi, pretože ventil sa dá regulovať postupne. Spravidla sa trojcestný ventil, ktorý je ovládaný servomotorom, používa len pri zmiešavačoch pre vykurovací okruh. Elektricky prevádzkované regulačné ventily sa z dôvodu nízkych teplotných zaťažení inštalujú väčšinou vo vratnom potrubí vykurovacieho systému.

Špeciálne typy trojcestných ventilov

Trojcestný termostatický ventil

Trojcestný termostatický ventil, známy aj ako trojcestný zmiešavač, je špeciálny typ ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii. Tento typ ventilu je kľúčový v systémoch, kde je dôležité udržiavať stabilnú teplotu pre pohodlie a bezpečnosť používateľov.

Princíp fungovania: Trojcestný ventil s termostatom funguje na princípe dynamickej regulácie prietoku vody, čo umožňuje udržiavanie stabilnej teploty média na výstupe. Vnútorný mechanizmus takéhoto miešacieho ventilu obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody, ktorá prechádza ventilom. V dôsledku toho dochádza k presnému miešaniu oboch prúdov, čo umožňuje udržiavanie stabilnej teploty. Opačný proces nastáva v momente, keď teplota na výstupe začne klesať - ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Vďaka termostatu je proces regulácie teploty plynulý a rýchly, čo eliminuje náhle skoky teploty a zlepšuje komfort používania systému.

Výhody trojcestného termostatického ventilu:

• Automatická regulácia teploty.
• Zvýšený komfort používania.
• Energetická efektívnosť.
• Minimalizácia rizika popálenín (v systémoch TÚV).
• Zabránenie nízkoteplotnej korózii kotla.
• Stabilná teplota v systémoch podlahového vykurovania.

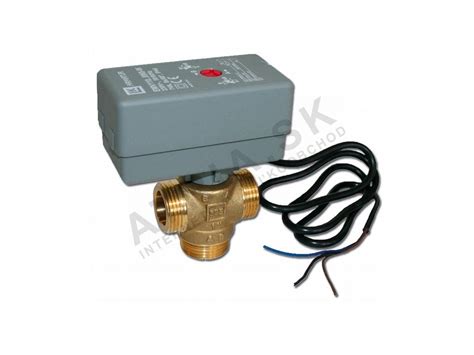

Trojcestný ventil s pohonom

Trojcestný ventil s pohonom je ventil s tromi priechodnými portami (nazývanými bežne cestami), ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov.

Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. V praxi to znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený.

Princíp fungovania: Schéma fungovania trojcestného ventilu s pohonom spočíva v riadení prietoku média medzi tromi portami: vstupným a dvoma výstupnými. Trojcestný ventil s pohonom môže slúžiť na miešanie dvoch prúdov média do jedného alebo na rozdelenie jedného prúdu na dva samostatné. Pohon, riadený systémom automatizácie, presne reguluje polohu ventilu, čo umožňuje presné prispôsobenie pomerov prietoku. Vďaka tomu je možné dynamicky riadiť teplotu a tlak v systéme. Napríklad v systémoch podlahového vykurovania môže ventil meniť pomery miešania teplej vody z návratu a studenej vody zo zásobovania, aby sa udržala stála, optimálna teplota v okruhu.

Výhody trojcestných ventilov s pohonom:

• Presná regulácia prietoku.
• Diaľkové ovládanie.
• Úspora energie.
• Zvýšená životnosť systému.
• Jednoduchá adaptácia na meniace sa podmienky.

Využitie trojcestných ventilov

Trojcestné ventily nachádzajú široké uplatnenie v rôznych oblastiach:

• Vykurovacie systémy: Na reguláciu teploty v miestnostiach, na zabezpečenie rovnomerného rozvodu tepla a na zabránenie prehriatiu jednotlivých vetiev. Sú nevyhnutné pri kombinácii rôznych typov vykurovacích systémov, napríklad plynového kotla s podlahovým vykurovaním. Trojcestný ventil sa stará o potrebné zníženie prívodnej teploty. Vo vykurovacom systéme sa môžu tiež regulovať objemové prietoky, napríklad stanovená prívodná teplota, ale aj regulácia teploty spiatočky.
• Systémy teplej úžitkovej vody (TÚV): Na miešanie teplej a studenej vody pre dosiahnutie bezpečnej a komfortnej teploty. Termostatické ventily zohrávajú kľúčovú úlohu v ochrane pred popálením. V situáciách, keď je potrebné ohriatie vody v zásobníku nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.
• Klimatizačné systémy (HVAC): Na presné prispôsobenie teploty a prietoku vzduchu pre vyšší komfort používateľov.
• Priemyselné inštalácie: Na reguláciu prietoku rôznych typov tekutín, vrátane korozívnych médií, bahna, oleja a iných. Napríklad v chemických spracovateľských závodoch sa tieto ventily používajú na miešanie rôznych chemikálií. V ropných rafinériách sa používajú na presmerovanie toku ropy alebo rafinovaných produktov (napríklad medzi rôznymi skladovacími nádržami). V priemysle výroby energie sa používajú v chladiacich systémoch na usmerňovanie toku chladiacej vody medzi rôznymi časťami elektrárne.
• Systémy podlahového vykurovania: Na udržiavanie optimálnej teploty vody dodávanej do systému a na zabezpečenie rovnomerného rozdelenia tepla. Trojcestný termostatický ventil zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie alebo znížiť jeho účinnosť.
• Kotly na tuhé palivá: Na boj proti kondenzácii vo vratnom okruhu.
• Úpravne vody: Jedným z hlavných použití je miešanie chemikálií na čistenie vody (chlór, fluorid, koagulanty). Používajú sa aj v procese spätného preplachovania filtrov.

Inštalácia trojcestného ventilu

Správna montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Pri inštalácii je potrebné dodržiavať niekoľko základných krokov:

1. Správna orientácia: Ventil je potrebné nainštalovať v správnej polohe podľa značiek na tele, ktoré označujú smer prietoku (napr. A - priamy smer, B - obtokový smer, AB - kombinovaný vstup/výstup). V závislosti od smeru prietoku sa rozlišujú modely so symetrickým (T-tvar) alebo asymetrickým (L-tvar) dizajnom.
2. Umiestnenie pohonu: Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol.
3. Príprava potrubia: Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na prítomnosť nečistôt.
4. Prístupnosť: Ventil by mal byť nainštalovaný na mieste, ktoré umožňuje ľahký prístup pre prípadnú kontrolu, údržbu alebo demontáž.
5. Doplnkové komponenty: Pred a za ventilom sa odporúča inštalovať tlakomery a pred ventilom filter na zachytávanie nečistôt. Vhodné je tiež inštalovať vyvažovací ventil.
6. Rovné úseky: Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom, aby sa predišlo zmene deklarovaných technických charakteristík.

Pri inštalácii zmiešavacieho ventilu do systému diaľkového vykurovania existuje niekoľko možností zapojenia, ktoré závisia od charakteru vykurovacieho systému. V niektorých prípadoch je potrebné inštalovať prepojku na škrcenie nadmerného tlaku alebo vyvažovací ventil.

Výber trojcestného ventilu

Pri výbere správneho trojcestného ventilu do vašej inštalácie je dôležité venovať pozornosť niekoľkým kľúčovým aspektom, ktoré ovplyvnia jeho efektívnosť a kompatibilitu so systémom:

• Renomovaní výrobcovia: Odporúča sa uprednostniť produkty od overených značiek, ako sú Esbe (Švédsko), Danfoss (Dánsko), Valtec (Taliansko/Rusko), Honeywell (USA) alebo Navien (Kórea).
• Materiál ventilu: Materiál, z ktorého je vyrobené telo ventilu, má priamy vplyv na jeho odolnosť a koróznu odolnosť. Produkty z medi alebo mosadze majú väčšiu odolnosť proti opotrebovaniu.
• Priemer závitov pripojení: Uistite sa, že priemer závitov pripojení ventilu (napríklad 3/8 palca) je kompatibilný s rúrkami vo vašej inštalácii, aby sa zabezpečil správny montáž a tesnosť spojov. Bežne sa stretnete aj s 1 palcom alebo 5/4 palca.
• Rozsah regulácie v °C: Skontrolujte rozsah regulácie teploty, ktorý daný ventil ponúka.
• Pracovný tlak: Je dôležité, aby ventil bol prispôsobený na prácu v tlakovom rozsahu, ktorý panuje vo vašej inštalácii.
• Kapacita/Koeficient priechodnosti (Kv): Výkon vášho vodovodného systému by mal byť porovnaný s koeficientom priechodnosti zariadenia.
• Typ média: Regulačné ventily na vodu totiž väčšinou nie sú kompatibilné s inými typmi média. Dôležitý je aj typ vody, teda či ide o rozvody pitnej vody, TÚV alebo vykurovacej vody.
• Typ pohonu: Pohon môže byť elektrický, pneumatický alebo hydraulický.

Cena štandardných modelov s pripojovacími rozmermi 1 palec alebo 5/4 palca sa pohybuje v cenovom rozmedzí 90-150 €. Ceny môžu vzrásť v prípade ventilov so špeciálnymi požiadavkami, napríklad s pohonmi so zvýšeným výkonom alebo vyrobenými z odolnejších materiálov.
