Tento návod poskytuje podrobné informácie týkajúce sa zapojenia a prevádzky izbového termostatu REGO 972 01, ktorý je primárne určený na reguláciu vykurovacích systémov.
Základné informácie o termostate REGO 972 01

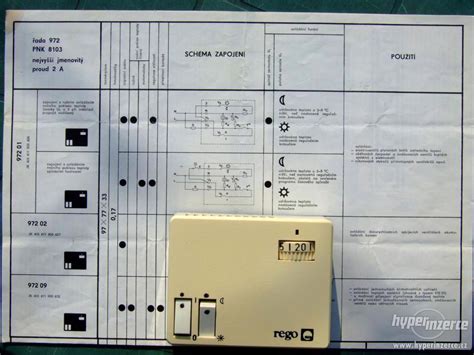

Termostat REGO 972 01 je bimetalový termostat, ktorý bol v dobe svojho vzniku považovaný za pokročilé riešenie. Je určený pre reguláciu elektrických a elektricky ovládaných vykurovacích systémov s prevádzkovým napätím 230V, 50Hz. Ovládanie prebieha pomocou regulačného kotúča pre nastavenie požadovanej teploty a dvoch spínačov, ktoré umožňujú výber prevádzkového režimu.
Je dôležité poznamenať, že tento termostat bol navrhnutý s ohľadom na technologické možnosti svojej doby a pri porovnaní s modernými digitálnymi termostatmi môže vykazovať nižšiu presnosť regulácie. V minulosti bol často používaný pre akumulačné nádrže.
Zapojenie termostatu
Pri zapojení termostatu REGO 972 01 je nevyhnutné dodržiavať bezpečnostné pokyny a v prípade neistoty sa obrátiť na kvalifikovaného elektrikára, nakoľko sa pracuje s napätím 230V.
Možnosti zapojenia k plynovému kotlu
V prípade pripojenia k plynovému kotlu je kľúčové určiť typ kotla a výrobcu, pretože moderné kotly často používajú odlišné riadiace obvody ako staršie modely.
- Sieťové napätie 230V: Termostat REGO 972 01 spína sieťové napätie 230V. Pripojenie priamo k riadiacej jednotke nového kotla, ktorá nie je na takéto spínanie určená, by mohlo spôsobiť poškodenie. Vždy je potrebné porovnať schému zapojenia termostatu s dokumentáciou kotla.

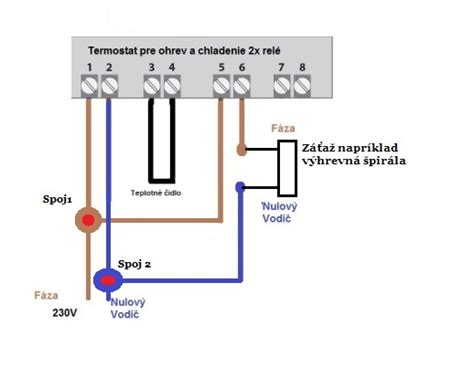

- Bez sieťového napätia (len spínacie kontakty): V niektorých prípadoch je možné použiť len spínacie kontakty termostatu bez pripojenia sieťového napätia. Podľa schémy na obrázku by sa dva vodiče dali zapojiť medzi svorky U1 a U2. V takomto prípade by spínač V1 musel byť zapnutý, ale funkcia "nočný pokles" (slniečko - mesiac) by nefungovala.
Na základe fotografií sa zdá, že svorka U2 je spodná skrutka a U1 je druhá odspodu. Na vnútornej strane veka termostatu sa zvyčajne nachádza papier so schémou zapojenia.
Pripojenie k novému kotlu Destila DPL Automatic-H: Ak máte nový plynový kotol Destila DPL Automatic-H, do kotla vedú dva vodiče (predtým svorka). Tieto by mali byť zapojené do termostatu. Avšak, kotol si môže riadiť zapínanie vlastným termostatom nezávisle od izbového termostatu. Pri vypnutí kotla v takomto prípade na svorkách nenamériate žiadne napätie, pretože obe svorky sú pod fázou 230V. Pre správne zapojenie je odporúčaná nasledovná konfigurácia: svorka kotla (8) na svorku Rega (U1); svorka kotla (9) na svorku Rega (U2). Je dôležité si uvedomiť, že pri sepnutí nenamériate žiadne napätie, pokiaľ nemáte správne referenčné uzemnenie.
Nahradenie relé: Ak chcete vymeniť termostat REGO 972 01 za relé, pričom aktuálne sú zapojené svorky N, U1 a U2, je možné použiť spínacie kontakty relé na pripojenie dvoch vodičov, ktoré boli pôvodne pripojené na U1 a U2. Svorka N by mala byť zaizolovaná. Pre napájanie relé s DC cievkou 24V je možné použiť spínaný zdroj.
Funkcia a nastavenie
Termostat REGO 972 01 umožňuje nastavenie požadovanej teploty pomocou regulačného kotúča a prepínanie medzi denným a nočným režimom.
Nočný pokles teploty
Tlačidlo pre nočný pokles teploty znižuje nastavenú teplotu zvyčajne o 5-7 °C, čo umožňuje úsporu energie počas noci. Tento princíp je podobný ako u niektorých priamotopov, kde "tretí drôt" umožňuje prepnutie celej skupiny vykurovacích telies na nočný režim.
Vnútri termostatu sa nachádza trimr, ktorým je možné nastaviť "predohrev" bimetalu. Tento mechanizmus slúži na zmenšenie hysterezie termostatu, čím sa dosahuje presnejšia regulácia teploty.
Princíp fungovania: Vo vnútri termostatu je umiestnený odpor, ktorý je cez trimr napájaný prúdom spolu s vykurovacím telesom. Nastavením výkonu tohto odporu sa bimetal dostáva na hranicu preklopenia, čo znižuje hystereziu na desatiny stupňa. Toto je dôležité pre presné udržiavanie teploty v miestnosti, najmä keď sa berie do úvahy aj akumulované teplo v samotnom vykurovacom systéme.
Nastavenie hysterezie: Väčšia hysterezia znamená, že termostat bude dlhšie udržiavať vykurovací cyklus, čo môže viesť k miernemu prekúreniu. Ak je termostat "prekompenzovaný" (vnútorný odpor má väčší vplyv ako okolitá teplota), pracuje v režime zápornej hysterezie. V takom prípade je nastavená teplota vyššia ako reálna teplota v miestnosti. Reálna reakčná doba termostatu by mala byť približne 30 minút. Ak je reakčná doba príliš krátka, termostat je prekompenzovaný; ak je príliš dlhá, je nedokompenzovaný a teplota v miestnosti výrazne kolíše.
Riešenie problémov so signalizáciou
Užívatelia sa stretávajú s problémami týkajúcimi sa signalizácie na termostate REGO 972 01.
- Denný režim: Signalizácia nesvieti vôbec ani v zopnutom, ani v rozopnutom stave.
- Nočný režim: Signalizácia svieti len v rozopnutom stave. Po zopnutí termostatu signalizácia zhasne.
Možné príčiny a riešenia:
- Ak signalizácia svieti pri vypnutí termostatu, môže ísť o chybu vo vnútornom zapojení.
- Pre funkčné zapojenie, kde sa pri zopnutí termostatu rozsvieti signalizácia, je potrebné skontrolovať zapojenie.
- Existuje funkčné zapojenie, ktoré správne obsluhuje napríklad plynový kotol Protherm Medveď 30 už dlhé roky. V prípade, že toto zapojenie nefunguje správne, je potrebné skontrolovať:
- Správnosť zapojenia pri kotle.
- Možnú chybu regulátora.
- Prehodené vodiče (nesúlad farieb).
- Poškodený kábel medzi kotlom a regulátorom.
Ďalšie poznámky k signalizácii: Ak v nočnom režime svieti signalizácia v ROZEPLEM stave a po vypnutí kotla nesvieti ani v zapnutom, ani v vypnutom stave termostatu (režim deň/noc rovnaké), môže to indikovať problém so zapojením alebo samotným termostatom.
How to Replace an Oven Thermostat in an Electric Cooker
Odporúčania a alternatívy
Vzhľadom na vek a technické obmedzenia termostatu REGO 972 01 sa odporúča zvážiť jeho výmenu za modernejší model.
- Moderné termostaty: Existujú cenovo dostupné a spoľahlivé termostaty, ktoré ponúkajú lepšiu presnosť regulácie a dodatočné funkcie. Príkladom je termostat s programom, ktorého cena sa pohybuje okolo 300 Kč.
- Integrácia do smart home: Pokročilé termostaty, ako napríklad ecobee, umožňujú integráciu do systémov smart home a ovládanie prostredníctvom hlasových asistentov a mobilných aplikácií.
V prípade potreby zapojenia termostatu REGO 972 01 k novému kotlu, kde nie je možné priame pripojenie kvôli rozdielnemu napätiu, je možné použiť relé. Toto relé bude spínať ovládacie obvody kotla, pričom samotný termostat bude ovládaný vlastným napájaním.
