Trojcestný ventil LDM: Princíp funkcie a aplikácie

Trojcestný ventil je jedným z kľúčových prvkov používaných v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho hlavnou funkciou je kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi portami. V závislosti od typu môže trojcestný ventil spojiť dva prúdy média do jedného (tzv. miešací trojcestný ventil) alebo rozdeliť jeden prúd na dva samostatné.

Trojcestné ventily nachádzajú široké uplatnenie v inštaláciách, kde je potrebná presná regulácia teploty, tlaku alebo prietoku média. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín alebo plynov v zložitých systémoch, čo sa premieta do optimalizácie práce celej inštalácie.

Trojcestné ventily sú tiež často súčasťou vybavenia väčších zariadení používaných v vykurovacích systémoch, ktoré sa používajú aj v rodinných domoch. Majú široké uplatnenie v rôznych odvetviach priemyslu a v domácich inštaláciách ústredného kúrenia. Ich hlavnou úlohou je regulácia smeru prietoku média, čo umožňuje presné riadenie hydraulických alebo tepelných procesov.

Pripojenie trojcestného ventilu umožňuje efektívne riadenie rozdelenia alebo miešania prúdov (napr. teplej a studenej vody), čo je kľúčové v vykurovacích systémoch, kde je dôležité udržať správnu teplotu v rôznych zónach budovy.

Princíp funkcie trojcestného ventilu

Fungovanie trojcestného ventilu je založené na kontrole prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku môže byť médium smerované do jedného z dvoch výstupov alebo miešané v príslušných pomeroch.

Čo sa deje vo vnútri trojcestného ventilu?

Fungovanie tohto zariadenia spočíva v otáčaní vretena alebo gule, ktoré menia cestu prietoku média. Keď je vreteno v jednej polohe, médium preteká prvým výstupom; v inej polohe je prietok smerovaný do druhého výstupu. V prípade miešacieho ventilu pohyb vretena umožňuje spojenie dvoch prúdov média do jedného, čo umožňuje presnú reguláciu teploty alebo tlaku.

Fungovanie trojcestného ventilu je kľúčové v systémoch, kde je potrebná dynamická zmena smeru prietoku alebo miešanie média.

Konštrukcia trojcestného ventilu

Konštrukcia trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom v konštrukcii trojcestného ventilu je vnútorný mechanizmus, ktorý riadi prietok média medzi týmito portami, čo umožňuje presné riadenie smeru a množstva prietoku.

Zvonka má ventil tri pripojovacie hrdlá, ktoré môžu mať rôzne priemery. Konštrukcia miešacieho trojcestného ventilu je zvyčajne zložitejšia, pretože musí účinne kombinovať dva rôzne prúdy média, aby dosiahol jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií.

V prípade rozdeľovacích ventilov je schéma konštrukcie trojcestného ventilu o niečo jednoduchšia, ale stále musí zohľadňovať presné riadenie prietoku, aby bola zaistená spoľahlivá prevádzka v rôznych prevádzkových podmienkach.

Vo všeobecnosti je konštrukcia trojcestného ventilu navrhnutá s ohľadom na trvanlivosť a spoľahlivosť, čo je kľúčové vzhľadom na ich použitie v systémoch kritického významu, ako sú vykurovacie, klimatizačné alebo priemyselné inštalácie.

Konkrétne produkty LDM

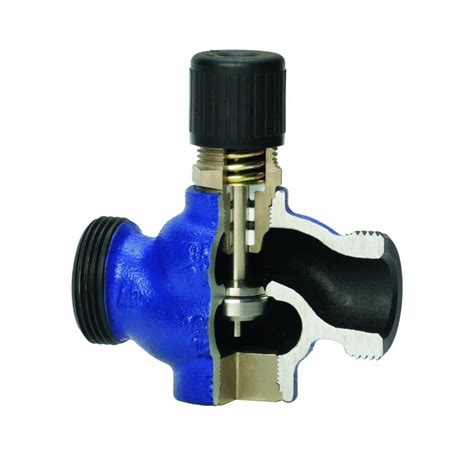

Trojcestný zmiešavací regulačný ventil LDM COMAR RV 111 R

Trojcestný zmiešavací regulačný ventil rady COMAR značky LDM je vhodný na použitie v vykurovacích a chladiacich systémoch. Konštrukcia tohto ventilu je vyvinutá s maximálnym ohľadom na úsporu miesta, kvalitu prevádzky a tesnosť v zatvorenom stave.

Na vonkajšie pripojovacie závity ventilu je možné pripojiť iné pripojovacie konce, ktoré sú tiež súčasťou balenia. Ventil tak môže byť pripojený aj na prírubové alebo iné závitové pripojenie s možnosťou privarenia.

Ventily RV 111 R sú vhodné na použitie s pohonmi Siemens SSC a SAS, ktoré regulujú prietok pomocou trojbodového alebo spojitého riadenia. Ak sa v používanom médiu vyskytujú abrazívne častice, je nutné pred ventil namontovať filter.

Parametre produktu (orientačné):

• Typ: Trojcestný regulačný ventil
• Model: RV 111 R
• Séria: COMAR
• Výrobca: LDM
• Použitie: Vykurovacie a chladiace systémy
• Kompatibilita s pohonmi: Siemens SSC, SAS (trojbodové alebo spojité riadenie)
• Pripojovacie možnosti: Vonkajšie závity, prírubové, zvárané pripojenie
• Potrebné príslušenstvo: Filter pri abrazívnych časticiach v médiu

Ostatné regulačné a uzatváracie ventily LDM

Regulačné ventily RV32x (Ex) a RV33x (Ex) sú jednosedlové armatúry určené k regulácii prietoku média. Uzatváracie ventily UV320 (Ex) a UV330 (Ex) slúžia k uzatváraniu prietoku média.

Vzhľadom k širokej škále použitých pohonov sú vhodné pre reguláciu pri nízkych aj vysokých tlakových spádoch pri najrozmanitejších prevádzkových podmienkach. Prietokové charakteristiky, Kvs súčinitele a netesnosť zodpovedajú medzinárodným štandardom.

Ventily RV/UV3xx sú určené pre použitie v kúrenárskej a klimatizačnej technike, energetike a chemickom priemysle. Ventily RV/UV3xx Ex spĺňajú požiadavky normatív pre použitie v plynárenstve a chemickom priemysle.

Ventily radu RV/UV3xx sú určené k regulácii (RV3xx) resp. k uzatváraniu (UV3x0) prietoku a tlaku kvapalín, plynov a pár, ako je voda, vodná para, vzduch a iné médiá kompatibilné s materiálom telesa a vnútorných častí armatúry. Ventily radu RV/UV3xx Ex sú určené k regulácii a uzatváraniu prietoku a tlaku technických a vykurovacích plynov a horľavých kvapalín.

Možné tesnenia a materiály:

• DRSpac® (PTFE)
• Expandovaný grafit
• Vlnovec (DN 15 ÷ 150)
• T - nátrubok s vonkajším resp.

Aplikácie trojcestných ventilov

Montáž trojcestného ventilu v inštalácii ÚK umožňuje optimalizovať prevádzku vykurovacích systémov, čo vedie k úspore energie a zlepšeniu prevádzkovej účinnosti v obytných budovách.

V klimatizačných systémoch pomáhajú trojcestné ventily presne prispôsobiť teplotu a prietok vzduchu, čo vedie k vyššiemu komfortu používateľov. Preto sa často používajú v moderných inštaláciách, kde automatizácia a flexibilita prevádzky majú zásadný význam.

Regulácia teploty a miešanie

Trojcestný ventil s termostatom, známy tiež ako trojcestný termostatický ventil, je špeciálny druh ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii.

Trojcestný termostatický ventil sa často používa v systémoch ústredného kúrenia a v inštaláciách teplej úžitkovej vody. Jeho výhodou je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému.

V praxi trojcestný termostatický ventil eliminuje potrebu ručného nastavovania, čo umožňuje stabilnú a bezpečnú prevádzku inštalácie, pričom minimalizuje riziko prehriatia alebo ochladenia média.

Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania podľa meniace sa podmienok, čo zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam.

Trojcestný guľový ventil

Trojcestný guľový ventil patrí medzi kľúčové prvky moderných vykurovacích systémov, najmä tam, kde je potrebné spoľahlivo miešať, prepínať alebo prerozdeľovať prietok vykurovacej vody medzi viacerými vetvami. Na rozdiel od klasického dvojcestného ventilu umožňuje pracovať s tromi pripojeniami naraz, čo výrazne rozširuje možnosti regulácie teploty aj hydrauliky systému.

V praxi sa trojcestné guľové ventily používajú pri kotloch, tepelných čerpadlách, miešacích a zmiešavacích uzloch, podlahovom kúrení či pri prepínaní medzi rôznymi zdrojmi tepla. Vďaka jednoduchej konštrukcii, minimálnemu odporu prúdenia a možnosti rýchlej zmeny polohy sú veľmi obľúbené v rodinných domoch, ale aj v komerčných a priemyselných objektoch.

Trojcestný guľový ventil je armatúra, ktorá má tri pripojovacie hrdlá a vo vnútri guľu s otvorom alebo frézovanými kanálmi. Otočením gule (manuálne alebo servopohonom) sa mení smer prúdenia vykurovacej vody, prípadne pomer miešania medzi dvomi vstupmi či výstupmi. Jeho hlavnou úlohou vo vykurovacích systémoch je zabezpečiť správnu teplotu a rozdelenie tepla do jednotlivých okruhov.

Typickým príkladom je miešanie horúcej vody z kotla s chladnejšou vratnou vodou tak, aby do podlahového kúrenia nešla príliš vysoká teplota. Trojcestné guľové ventily sa často využívajú aj ako bezpečnostný prvok na ochranu kotla alebo tepelného čerpadla. Správne nastavený ventil zabráni prietoku príliš studenej vody do kotla, čím znižuje riziko kondenzácie spalín a korózie výmenníka.

Konštrukcia trojcestného guľového ventilu je relatívne jednoduchá, no zároveň robustná. Telo ventilu býva najčastejšie z mosadze, liatiny alebo nehrdzavejúcej ocele, v závislosti od tlaku, teploty a typu média. Vo vnútri sa nachádza guľa s vyvŕtaným otvorom alebo špeciálne tvarovaným kanálom, ktorý určuje, ako budú medzi sebou jednotlivé porty ventilu prepojené.

Okrem samotného pripojenia hrá významnú rolu aj spôsob ovládania ventilu. Klasické manuálne ventily sú vybavené pákou alebo rukoväťou, pričom poloha je viditeľná na tele.

Fungovanie trojcestného guľového ventilu

Fungovanie trojcestného guľového ventilu je založené na otáčaní gule so špeciálne tvarovaným otvorom medzi tromi portmi - označovanými najčastejšie ako A, B a AB. Podľa tvaru kanála v guli môže ventil pracovať v rôznych režimoch: miešanie dvoch vstupov do jedného výstupu, rozdeľovanie jedného vstupu do dvoch výstupov alebo prepínanie medzi dvomi vetvami pri jednom spoločnom portu.

Pri typickom miešacom použití má ventil jeden spoločný port AB a dva porty A a B. Napríklad do portu A prichádza horúca voda z kotla, do portu B chladnejšia vratka a cez AB odchádza zmiešaná voda do vykurovacieho okruhu. Otočením gule sa mení pomer medzi prietokom z A a z B, čím sa reguluje výstupná teplota.

Trojcestné guľové ventily nachádzajú uplatnenie v rôznych častiach vykurovacích sústav. Veľmi rozšírené je ich použitie v zmiešavacích uzloch podlahového vykurovania, kde bránia privedeniu príliš horúcej vody z kotla do nízkoteplotného okruhu. Používajú sa tiež na prepínanie medzi dvomi zdrojmi tepla.

V zložitejších systémoch môže byť použitých niekoľko trojcestných ventilov naraz - každý pre iný okruh alebo zónu. Napríklad samostatný zmiešavací ventil pre podlahovku na prízemí, ďalší pre poschodie a zvlášť ventil pre okruh radiátorov.

V bežných uzavretých vykurovacích sústavách býva údržba minimálna - občasné „precvaknutie“ ventilu z jednej krajnej polohy do druhej pomáha predísť zatuhnutiu. Dôležité je dbať na kvalitu vykurovacej vody (odstránenie nečistôt, kalu a vzduchu), aby nedochádzalo k opotrebovaniu tesnení a mechanickému poškodeniu gule.

Trojcestný guľový ventil je nenápadná, no technologicky veľmi dôležitá súčasť vykurovacích systémov. Umožňuje flexibilne miešať alebo rozdeľovať prietok, chrániť zdroj tepla a zvyšovať celkovú účinnosť aj komfort vykurovania. Pri návrhu alebo modernizácii vykurovania sa oplatí venovať trojcestnému ventilu rovnakú pozornosť ako samotnému kotlu či tepelnému čerpadlu. Kvalitný ventil s vhodným servopohonom dokáže v dlhodobom horizonte ušetriť nemalé množstvo energie a predĺžiť životnosť celého systému.

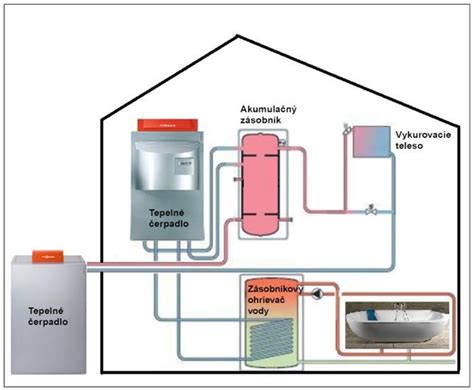

Správne nastavenie a inštalácia

Správne nastavenie trojcestného ventilu je nesmierne dôležité pre správne fungovanie celej inštalácie. Nielenže zaisťuje správny prietok média, ale tiež minimalizuje riziko poškodenia a porúch systému.

Regulácia teploty v trojcestnom ventile sa uskutočňuje presným nastavením polohy vretena, čo umožňuje kontrolovať pomer miešania teplej a studenej vody. Nastavenie trojcestného ventilu by malo byť prispôsobené špecifikám inštalácie. V inštalácii ÚK s trojcestným ventilom je dôležité nastaviť ventil tak, aby zabezpečoval stabilnú a optimálnu teplotu v celom systéme.

Montáž trojcestného ventilu vyžaduje dodržiavanie niekoľkých kľúčových krokov, aby sa zabezpečila jeho správna funkcia. Výrobca zvyčajne označuje porty priamo na tele ventilu reliéfnym písmom alebo laserovým popisom. V technickom liste sú zároveň naznačené smery prietoku a odporúčaný spôsob zapojenia.

Ovládanie trojcestného ventilu môže byť realizované niekoľkými spôsobmi, v závislosti od špecifík systému. V jednoduchých inštaláciách sa používa ručné ovládanie pomocou páky alebo otočného gombíka. V moderných systémoch sa však čoraz častejšie využíva elektronický trojcestný ventil, ktorý poskytuje vyššiu presnosť. Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu podľa riadiacich signálov.
