Splyňovací kotol MAKAK: Technológia, prevádzka a inovácie

Splyňovací kotol MAKAK je moderné vykurovacie zariadenie, určené pre ekologické a úsporné vykurovanie rodinných domov, firiem a stredne veľkých objektov, s možnosťou ohrevu teplej vody. Tento český oceľový kotol sa výrazne líši od bežných kotlov na tuhé palivá, najmä vďaka svojmu ekologickému princípu spaľovania.

Charakteristika a technické parametre

Kotol MAKAK spĺňa prísne emisné normy, konkrétne 5. emisnú triedu podľa normy EN 303-5 a požiadavky ECODESIGN, čo svedčí o jeho šetrnosti k životnému prostrediu. Vyrába sa v jednej konštrukcii a výkonoch od 20 do 40 kW, pričom výkon je regulovateľný podľa potrieb objektu.

• Účinnosť: Kotol dosahuje vysokú účinnosť až 92%.
• Materiály: Vnútorné teleso kotla je zvarenec z kotlového plechu o sile 6 mm vysokej akosti. Najviac namáhané a kritické časti sú z 8 mm plechu, zatiaľ čo vonkajší plášť je zo 4 mm ocele. Pre ochranu pred kondenzátmi a dechtom sú vkladacie komory vyplnené 3 mm nerezovými vložkami, čo predlžuje životnosť kotla.

Princíp dvojstupňového spaľovania

Splyňovací kotol MAKAK využíva princíp dvojstupňového spaľovania pri vysokej teplote, čo zabezpečuje maximálne využitie paliva a minimalizáciu emisií. Horí v ňom drevo, štiepka, brikety a iný drevný odpad.

1. Prvé štádium (splyňovanie): V prikladacej komore dochádza k splyňovaniu dreva a produkcii drevoplynu. Ventilátor vháňa primárny vzduch do prikladacej komory.
2. Druhé štádium (dohorenie): Vzniknutý drevoplyn je nasávaný do trysky za pomoci sekundárneho vzduchu a dohorieva v priestore pod tryskou.

Horúce plyny následne prechádzajú cez hlavný zadný trubkový výmenník, kde odovzdajú väčšinu tepelnej energie. Vychladené spaliny potom odchádzajú cez zberný kanál do komína.

Konštrukcia a obsluha kotla

Kotol MAKAK je navrhnutý pre komfortnú a efektívnu prevádzku:

• Prikladacia komora: Vďaka veľkej prikladacej komore je kotol komfortný pre prikladanie. Obsah prikladacej komory vydrží 8 až 10 hodín prevádzky pri 20 kW výkone a 4 - 5 hodín pri 40 kW výkone. Pri strednom výkone sa prikladá len dvakrát denne.
• Dvierka: Kotol je vybavený trojicou dvierok na prednej strane pre jednoduché prikladanie, zapaľovanie a čistenie. Horné dvierka slúžia na prikladanie paliva do spaľovacej komory. Pri ich otvorení odťahový ventilátor a vzduchová komora nad spaľovacou komorou vysajú všetok dym do komína, čím sa zabráni jeho úniku do kotolne. Stredné dvierka slúžia na zapaľovanie, čistenie a prehrabávanie v spaľovacej komore.
• Čistenie: V hlavnom trubkovom výmenníku sú umiestnené turbulátory. Ich nadzdvihnutím sa z trubiek odstráni prípadný nános, ktorý spadne do popolníkového priestoru. Toto čistenie je možné vykonávať pákou z pravej aj ľavej strany kotla. Popol z prikladacej komory sa vyberá cez zapaľovacie dvierka.
• Odťahový ventilátor: Kotol je vybavený odťahovým ventilátorom, ktorý pri otvorení prikladacích dvierok nasaje všetok dym do komína. Po prepnutí na režim prikladania sa ventilátor zapne na plné otáčky.

Riadiaca jednotka a regulácia SPARK D

Nová generácia riadenia poskytuje užívateľovi intuitívne menu, jednoduché ovládanie a schopnosť využívať rôzne funkcie. Automaticky udržuje požadovanú teplotu kotla, akumulačnej nádoby a teplotu zásobníka teplej úžitkovej vody (TÚV).

Riadiaca jednotka SPARK D v základnej výbave umožňuje ovládanie jedného zmiešavacieho ventilu, až štyroch čerpadiel (kotlové, bojlerové, zmiešavacie) a pripojenie izbového termostatu (SparkSTER alebo iný drôtový/bezdrôtový termostat). Systém možno rozšíriť o ďalšie moduly pre ovládanie až piatich zmiešavacích ventilov a pripojenie vonkajšieho čidla pre správne riadenie zmiešavacích ventilov. Teplotné čidlá nepretržite monitorujú teplotu kotla, bojlera, akumulačnej nádoby, vratnej vody a zmiešavacieho ventilu, vrátane teploty spalín pre dodržanie maximálnej povolenej teploty.

Inovácie a vylepšenia

Splyňovací kotol MAKAK prešiel nedávnymi úpravami a inováciami, ktoré vedú k zlepšeniu jeho funkcie, zjednodušeniu obsluhy a výraznému zníženiu spotreby elektrickej energie. Medzi kľúčové inovácie patria:

• Obojstranné otváranie dvierok: Jednoduchou úpravou možno zmeniť pravé otváranie všetkých dvierok na ľavé.
• Optimalizácia prúdenia vzduchu: Zmenou rozloženia a vedenia primárneho a sekundárneho vzduchu došlo k zmenšeniu odporu nasávaného vzduchu a k použitiu menšieho odťahového ventilátora. To prinieslo úsporu elektrickej energie až 50 W pri výkone 40 kW.
• Integrovaný odťahový ventilátor: Na zadnej strane kotla došlo k zabudovaniu odťahového ventilátora do konštrukcie kotla, čo výrazne znížilo výšku odvodu spalín od podlahy. Ventilátor je možné vyčistiť bez použitia akéhokoľvek náradia.
• Možnosť doplnenia lambda sondy: Kotol je možné kedykoľvek dodatočne vybaviť lambda sondou, spolu so servopohonmi a riadiacou jednotkou.

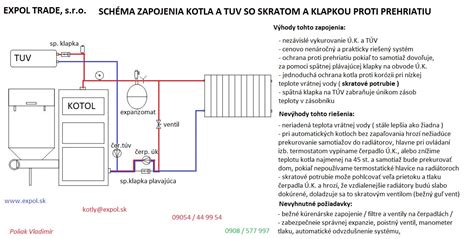

Inštalácia a prevádzka s akumulačnou nádobou

Pre optimálnu a legislatívne požadovanú prevádzku musí byť kotol MAKAK zapojený s akumulačnou nádobou. Tá slúži na odvod prebytočnej energie a jej uskladnenie, čím zabezpečuje efektívnejšie využívanie tepla a prevádzku kotla v optimálnom režime.

Dôležité aspekty zapojenia a bezpečnosti:

• Ochrana vratnej vody: Kotle majú predpísané pripojenie na dodržanie emisných tried, vrátane ochrany teploty vratnej vody, aby sa zabránilo kondenzácii a dechtovaniu.
• Chladenie kotla: Pri výpadku kotlového čerpadla alebo zlyhaní trojcestného ventila sa kotol môže ochladzovať samospádom z akumulačnej nádoby, čo je dôležitý bezpečnostný prvok.
• Tepelné straty z AKU: Pri inštalácii akumulačnej nádoby je potrebné zvážiť jej umiestnenie a izoláciu, aby sa minimalizovali tepelné straty do kotolne. Niektorí užívatelia preferujú umiestnenie AKU nádoby v obytných priestoroch, aby využili aj tieto straty.
• Otvorený systém: Hoci "otvorený systém" znie beztlakovo, váha vodného stĺpca z radiátorov a otvorenej expanznej nádoby vytvára tlak (napr. do 1 baru). Akumulačná nádoba je tiež tlaková. V uzavretých systémoch (expanzná nádoba pri kotle) býva tlak do cca 2,5 baru.
• Ochrana proti prehriatiu: Kotol je chránený termostatickým čidlom na výstupe, ktoré pri teplote nad 95°C vypne ventilátor, zapne všetky obehové čerpadlá a otvorí všetky zmiešavacie ventily. Súčasťou vybavenia kotla je aj chladiaca slučka.

Pre optimálne zapojenie systému je potrebné zohľadniť detaily ako napríklad umiestnenie prívodu do AKU nádoby a odvzdušňovacej trubky, či už ide o štandardnú valcovú nádobu alebo atypické riešenie. Diskusie medzi užívateľmi často hľadajú cesty, ako minimalizovať preplach kotla teplou vodou, keď kotlové čerpadlo stojí, napríklad prostredníctvom zelenej vetvy od akumulačnej nádoby k filtru.

Dôležité faktory pred inštaláciou:

Pred výberom a inštaláciou akéhokoľvek kotla na drevo je kľúčové zvážiť niekoľko základných veličín:

• Dostupnosť suchého dreva (ideálne minimálne na dva roky sušenia, s vlhkosťou pod 25% pre ekonomické spaľovanie).
• Konfigurácia vykurovacej sústavy a jej spád.
• Tepelné straty domu.
• Stavebný stav a ťah komína.
• Množstvo času, ktoré je užívateľ ochotný venovať kúreniu.

Každá inštalácia je o jednoduchom vzorci: Tepelné straty domu + potreba TÚV = výkon kotla a spotreba paliva.

Financovanie a dotácie

Zákazníci majú možnosť získať kotlíkovú dotáciu 55 000 korún na splyňovací kotol MAKAK od firmy KOVARSON v rámci krajov zapojených do podpory životného prostredia a výmeny kotlov. Spoločnosť KOVARSON s.r.o. ponúka pomoc s kompletným vybavením dotácií.

Porovnanie s inými typmi kotlov

Vykurovanie drevom je pre mnohých ekonomicky výhodné, a preto je splyňovací kotol s akumuláciou často považovaný za efektívne riešenie. Avšak existujú aj argumenty v prospech iných typov kotlov.

Splyňovacie kotle vs. odhorievacie/klasické kotle:

• Ekonomickosť a palivo: Splyňovacie kotle, ako MAKAK, ponúkajú úsporu paliva až o 40 % oproti bežným kotlom na drevo bez splyňovania, vďaka vysokému využitiu energie z drevoplynu.
• Emisie: Splyňovacie kotle spĺňajú prísne emisné normy (5. emisná trieda), čo je často kľúčový faktor pre legislatívne požiadavky.
• Prekážky splyňovania: Niektoré názory naznačujú, že princíp splyňovania je v reálnom živote spotrebiteľa ťažšie dosiahnuteľný, ak nie sú dodržané ideálne podmienky. K tomu patrí najmä vlhkosť dreva (mnohí ju nemerajú a nedodržiavajú) a prevádzka bez akumulačnej nádoby.
• Odhorievacie kotle: Zástancovia odhorievacích kotlov, napríklad značky Stropuva, tvrdia, že tieto kotle majú porovnateľnú spotrebu paliva (dokonca aj úspornejšiu), dlhšie doby horenia na jedno naloženie a schopnosť spaľovať aj menej kvalitné a vlhšie palivá (pod 30%) bez potreby akumulačnej nádoby. Upozorňujú však, že klasické odhorievacie kotle nemusia spĺňať prísne emisné normy a môžu byť v budúcnosti zakázané. Moderné odhorievacie kotle však majú riadený proces horenia, ktorý optimalizuje výkon a spotrebu.
• Cena a náročnosť: Náklady na splyňovací kotol s ladomatom a akumulačnou nádobou a s náročnejšou montážou môžu byť výrazne vyššie (približne 4500 eur za kompletnú kotolňu) než pri jednoduchšom odhorievacom kotle. Pri peletových kotloch sú náklady ešte vyššie.

Zatiaľ čo splyňovacie kotle vyžadujú optimálne podmienky (suché drevo, akumulácia) pre svoju plnú efektivitu, ponúkajú vysokú účinnosť a ekologickú prevádzku. Voľba medzi splyňovacím a odhorievacím kotlom závisí od konkrétnych podmienok inštalácie, dostupnosti paliva, rozpočtu a preferencií užívateľa.
