Komínové systémy pre kondenzačné kotly: Technické parametre a inštalácia

Voľba správneho komína pre moderné vykurovacie systémy, najmä pre kondenzačné kotly, je kľúčovým faktorom pre ich efektívnu a bezpečnú prevádzku. Na rozdiel od klasických spotrebičov, ako sú krby, kachle alebo staré plynové kotly, ktoré vyžadujú komínové vložky odolné voči vysokým teplotám spalín, kondenzačné kotly pracujú s výrazne chladnejšími spalinami. Teplo, ktoré by pri starších typoch kotlov unikalo komínom, je pri kondenzačných kotloch efektívne využité na vykurovanie.

Tento článok sa zameriava na špecifické požiadavky na komíny pre kondenzačné kotly, možnosti ich inštalácie, materiálové prevedenia a súvisiace legislatívne aspekty.

Typy komínových systémov a materiálov

Pri výbere komína pre kondenzačný kotol je dôležité zvážiť jeho materiálové zloženie a konštrukčné prevedenie, ktoré musia zodpovedať nízkoteplotnému režimu prevádzky a potenciálnemu výskytu kondenzátu.

Kovové komíny

Kovové komíny pre kondenzačné plynové kotly sú najčastejšie vyrobené z nehrdzavejúcej ocele. Používajú sa materiály ako trieda EN 1.4404 s hrúbkou steny 0,6 - 0,8 - 1,0 mm. Pre aplikácie s prioritným spaľovaním tuhého paliva (drevo) sa odporúčajú kvalitnejšie vložky triedy EN 1.4828 s hrúbkou 0,8 a 1,0 mm.

Kovové komínové systémy sa delia na:

• Dvojplášťové komínové systémy z nehrdzavejúcej ocele: Sú skladané z jednotlivých komponentov a vybavené priebežnou tepelnou izoláciou. Sú určené na odvod spalín od spotrebičov na tuhé, kvapalné a plynné palivá. Pre kvapalné a plynné palivá sú použiteľné v podtlakovej aj pretlakovej prevádzke. Pre tuhé palivá sú vhodné v podtlakovej prevádzke pri spôsobe prevádzky s otvorenou spaľovacou komorou.
• Systémové komíny s priebežnou tepelnou izoláciou: Tieto dvojplášťové systémy s farebným vonkajším obalom sú vhodné pre pece, krby a kotly na tuhé palivá, ako aj pre plynové kotly.

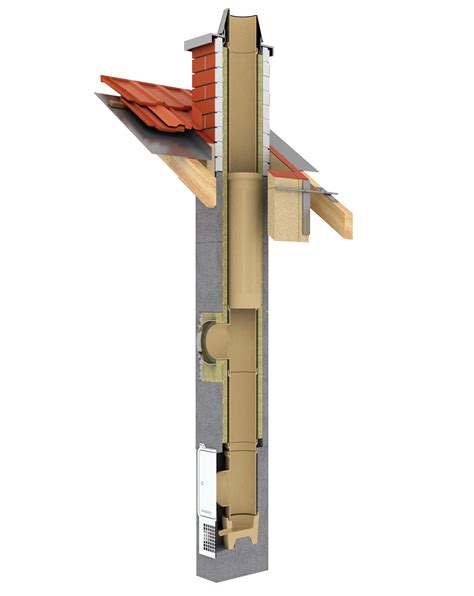

Vzduchovo-spalinové komínové systémy

Tieto systémy sú špeciálne navrhnuté pre kondenzačné spotrebiče a umožňujú súčasný prívod spaľovacieho vzduchu a odvod spalín jednou koncentrickou rúrou. Ochladzovanie vnútorného plášťa vzduchom je výhodné pre pripojenie plynového kotla v interiéri, minimalizujúc ochladzovanie komína v exteriéri.

• Pre interiérové použitie: Kovový vzduchovo-spalinový systém s koncentrickými rúrami je ideálny pre plynové kotly v interiéri.
• Pre exteriérové použitie: Koncentrický systém z nehrdzavejúcej ocele s priebežnou tepelnou izoláciou je vhodný pre exteriérové inštalácie. Nasávanie vzduchu zabezpečuje špeciálny komponent a systém je dokonale tesný v pretlaku.
• Pre viacero spotrebičov: Vzduchovo-spalinový systém umožňuje pripojenie viacerých plynových spotrebičov koncentrickým spôsobom, čo je ideálne pre bytové domy alebo pri dodatočnej výstavbe komínových telies.

Koncentrické dvojvrstvové komínové systémy z nehrdzavejúcej ocele sú odolné voči vlhkosti a vhodné pre podtlakovú aj pretlakovú prevádzku.

Plastové komínové systémy

Plastové systémy, najčastejšie z polypropylénu (PPH), sú špecificky určené pre nízkoteplotné kondenzačné kotly, pretože sú odolné voči kyslému kondenzátu. Ponúkajú sa v rôznych prevedeniach:

• Jednovrstvové systémy: Sú dostupné v rôznych priemeroch (napr. 60 mm až 315 mm) a sú vhodné pre priame komínové prieduchy, vrátane vložkovania.
• Koncentrické systémy: Kombinujú vnútornú spalinovú rúru (napr. PPH) s vonkajším plášťom z nehrdzavejúcej ocele alebo iných materiálov. Sú vhodné pre vnútorné aj vonkajšie inštalácie.
• Flexibilné systémy: Flexibilné hadice sú určené na zasúvanie do existujúcich komínových prieduchov.

Niektoré systémy sú špeciálne navrhnuté pre odvod spalín z plynových a kondenzačných kotlov s maximálnou teplotou spalín do 120 °C a sú vhodné pre podtlakové aj pretlakové spalinové cesty.

Legislatíva a predpisy týkajúce sa výmeny kotla

Výmena plynového kotla podlieha určitým legislatívnym rámcom, ktoré je nevyhnutné dodržiavať.

Stavebný zákon a vyhlášky

Podľa stavebného zákona č. 25/2025 Z.z., § 18 ods. 4, je výmena kotla definovaná ako údržba stavby. V závislosti od vplyvu na stabilitu, protipožiarnu bezpečnosť, vzhľad, životné prostredie alebo ak ide o kultúrnu pamiatku, si môže vyžadovať ohlásenie stavebnému úradu. V ostatných prípadoch, týkajúcich sa opravy a výmeny technických systémov budov bez zásahu do nosných konštrukcií, nie je potrebné ohlásenie ani stavebné povolenie.

Vyhláška č. 532/2002 Z. z. ustanovuje všeobecné technické požiadavky na výstavbu a uvádza, že každý pripojený spotrebič musí:

• Vyhovieť danému druhu plynu a prevádzkovému pretlaku.
• Byť umiestnený v priestore zodpovedajúcom jeho menovitému tepelnému výkonu a funkcii, s ohľadom na objem, účel a množstvo privádzaného vzduchu.

Posúdenie autorizovaným projektantom

Odporúča sa poradiť sa s autorizovaným projektantom, ktorý posúdi a navrhne výmenu kotla v súlade s platnými predpismi, vrátane bodov A) a B).

Typ spotrebiča a jeho umiestnenie

Pri výmene kotla je nevyhnutné preveriť typ spotrebiča. Pre kotly, ktoré odoberajú vzduch na spaľovanie z priestoru inštalácie a odvádzajú spaliny komínom, platia špecifické požiadavky na priestor a jeho umiestnenie.

Poloha spotrebiča, jeho veľkosť, stavebné vlastnosti materiálov v mieste inštalácie a spôsob používania nesmú ohroziť zdravie, životy osôb, zvierat a majetok. Pri zmene priestoru (napr. stavebná úprava, výmena okien, zmena vetrania) je nutné vykonať opätovné posúdenie bezpečnosti a spoľahlivosti prevádzky.

Výmena kotla si vyžaduje dodržanie nových technických podmienok a požiadaviek na protipožiarnu bezpečnosť pri výstavbe a používaní komína a dymovodu. Základným predpisom je vyhláška č. 401/2007 Z. z. o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť pri inštalácii.

Potreba prehodnotenia výmeny kotla

Okrem vyššie uvedených bodov môže výmena kotla viesť k návrhu nového komína, rekonštrukcii existujúceho alebo stavebnej úprave, čo môže mať vplyv na životné prostredie.

Špecifické problémy a riešenia

Užívatelia sa často stretávajú s problémami pri prevádzke kondenzačných kotlov, najmä ak sú ich komínové systémy nevhodne navrhnuté alebo inštalované.

Nedostatok vzduchu pri ohreve TÚV

Príkladom je situácia, kedy kondenzačný kotol (Vaillant 226) umiestnený v pivnici, s dymovodom vedeným cez nevykurovanú povalu, má problémy so spustením ohrevu TÚV. Kotol občas "pufne" a nie je schopný naštartovať, pričom nevyhadzuje žiadnu chybu. Tento problém sa odstráni po zložení krytu kotla a saní vzduchu z miestnosti.

Možné riešenie: Nedostatočný prívod spaľovacieho vzduchu, najmä pri vyššom výkone ohrevu TÚV, môže byť spôsobený obmedzeným prietokom vzduchu cez komínový systém, zvlášť ak je jeho časť vedená v chladnom prostredí (povala).

Použitie starých komínov pre nové kotly

Pri výmene starého kotla za nový kondenzačný je často nevyhnutné použiť nový komínový systém, najmä plastový dymovod, ktorý je odolný voči kondenzátu. Staré dymovody z klasických kotlov nie sú na tento účel vhodné. Do starého murovaného komína je možné vložiť vhodnú plastovú vložku s primeraným priemerom (napr. 60 mm).

Pri turbo kotloch (napr. Protherm Tiger 24KTZ) s možnosťou nasávania vzduchu z vonka a odvádzaním spalín do starého tehlového komína, je potrebné zvážiť stav komína a priemer vložky (napr. hliníková vložka do priemeru 10 cm a dĺžky 6-7 metrov).

Vodorovný odvod spalín

V niektorých prípadoch, najmä pri starších domoch, je možné riešiť odvod spalín vodorovne cez stenu. Táto možnosť však podlieha platným normám a predpisom.

Príklady ponuky a konfigurácie

V ponuke sa nachádzajú rôzne typy komínových systémov a príslušenstva pre plynové kotly:

• Hliníkové pre turbo kotly (60/100, 80/125)
• Plastové pre kondenzačné kotly (60/100, 80/125)
• Jednovrstvové a viacvrstvové systémy z nehrdzavejúcej ocele
• Systémy pre špecifické aplikácie

VAILLANT dymovod plast sada pripojovacia koncentrická DN80/125 do spoločného komína

Táto sada je určená na bezpečné napojenie plynového kondenzačného kotla v systémoch so spoločným komínovým prieduchom. Súčasťou je vodorovný plastový dymovod s dĺžkou 0,5 m, ktorý uľahčuje montáž. Sada je vhodná pre kotly Vaillant aj iných výrobcov s DN80/125.

Obsah balenia:

• 1 ks - Revízne koleno koncentrické DN80/125 (87°)
• 1 ks - Vodorovný plastový dymovod koncentrický DN80/125 - 0,5 m
• 1 ks - Pripojovací adaptér DN80/125
• 3 ks - Krycie objímky / spony DN80/125
• 1 ks - Krycia rozeta
• 1 sada - Spojovací a montážny materiál

Vlastnosti a výhody:

• Originálny kód produktu: 0020232147
• Originálna pripojovacia sada VAILLANT pre spoločné komíny
• Koncentrické vyhotovenie DN80/125 - odvod spalín a prívod vzduchu v jednom systéme
• Revízne koleno 87° pre jednoduchú kontrolu a údržbu
• Plast (PP) odolný voči kondenzátu a nízkym teplotám spalín

Použitie: Napojenie kondenzačného kotla do spoločného komína v bytových a polyfunkčných objektoch. Vhodné riešenie pre viacnásobne pripojené komínové systémy. Určené pre koncentrické dymovody DN80/125 a kompatibilné kondenzačné kotly.

Technické parametre

Základné informácie o produkte:

Viac informácií ohľadom systému vedenia vzduchu/spalín nájdete v návode na inštaláciu a údržbu zvoleného kotla.
