Trojcestný zmiešavací ventil predstavuje kľúčový prvok v menších vykurovacích systémoch. Mosadzné prevedenie s vnútorným závitom G1" umožňuje flexibilné využitie, či už ide o systémy s radiátormi alebo podlahové vykurovanie. Vďaka svojej konštrukcii je tento ventil obzvlášť vhodný pre inštalácie využívajúce medené potrubie, pričom jeho nasadenie je ideálne v prípadoch, kde nie je vyžadovaná špeciálna ochrana pred nízkoteplotnou koróziou.
Princíp fungovania a regulácia teploty
Z hľadiska technickej prevádzky je dôležité pochopiť, že na samotnom zmiešavacom ventile typu IVAR MIX 3 (alebo podobných modeloch) nie je možné priamo nastaviť fixnú teplotu výstupnej vody, napríklad na 20 °C alebo 60 °C.
Teplota vody na výstupe z ventilu je výsledkom fyzikálneho zmiešavania dvoch vstupných prúdov:
- Horúca voda prichádzajúca zo zdroja tepla (kotol).
- Vratná voda (ochladená) zo systému.
Výsledná teplota závisí od aktuálnej polohy otočenia ventilu a teplôt na jeho vstupoch. Pri ručnom nastavení ventilu bude teplota výstupnej vody nestabilná, ak sa budú meniť podmienky na vstupoch (napr. kolísanie teploty v kotli).
Solenoid Valve Operation
Automatizácia a servopohony

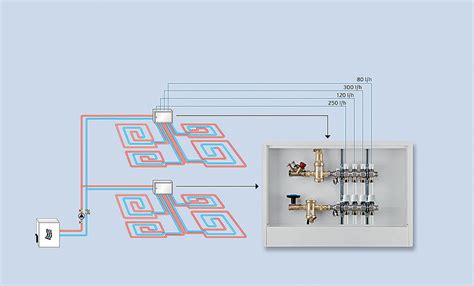

Pre systémy podlahového kúrenia sa ručné nastavenie neodporúča z dôvodu potreby presnej a stabilnej teploty vykurovacej vody. Optimálnym riešením je inštalácia servopohonu, ktorý je riadený externou reguláciou. Táto regulácia automaticky otáča ventilom tak, aby teplota na vstupe do podlahového vykurovania zodpovedala nastavenej požiadavke.
Doba prestavenia a doba prebehu
Pri integrácii servopohonov (ako napr. starších modelov KOMEXTHERM MK-CN) sa často stretávame s pojmom doba prestavenia (alebo doba prebehu). Výrobca u servopohonu typu MK-CN uvádza dobu prestavenia 150 sekúnd na 90 stupňov pracovného zdvihu.
Dôležité technické poznatky k nastavovaniu regulácie:
- Ak má regulácia nastavenú dobu prebehu 120 sekúnd, zatiaľ čo servopohon potrebuje 150 sekúnd, ventil nebude ovládaný v plnom rozsahu svojho zdvihu.
- Pre správnu funkciu systému je nevyhnutné, aby sa časovanie regulácie zhodovalo s technickými parametrami servopohonu.
Údržba a kontrola starších ventilov
Pri starších inštaláciách (vrátane ventilov starších ako 20 rokov) sa odporúča pravidelná kontrola funkčnosti. Pri nábehu vykurovania z útlmu by teplota za ventilom (meraná teplomerom na vstupe do vykurovacieho okruhu) mala byť len o málo nižšia, než je teplota na prívode zo zdroja. Na presné overenie teplôt na povrchoch potrubí sa odporúča používať digitálne kontaktné teplomery.
