Trojcestný ventil s pohonom: Funkcia, výhody a aplikácie

Trojcestný ventil s pohonom je kľúčovým komponentom v mnohých moderných hydraulických, vykurovacích a klimatizačných systémoch. Jeho hlavnou úlohou je efektívne riadenie prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. V závislosti od svojej konštrukcie a aplikácie môže trojcestný ventil slúžiť na miešanie dvoch prúdov média do jedného (tzv. miešací trojcestný ventil) alebo na rozdelenie jedného prúdu na dva samostatné (tzv. rozdeľovací trojcestný ventil).

Vďaka svojej schopnosti presne kontrolovať prietok a smerovanie médií, trojcestné ventily nachádzajú široké uplatnenie v systémoch, kde je potrebná precízna regulácia teploty, tlaku alebo samotného prietoku. Umožňujú plynulé a efektívne riadenie pohybu kvapalín alebo plynov v zložitých systémoch, čo sa priamo premieta do optimalizácie celkovej prevádzky inštalácie.

Funkcia a princíp činnosti

Základná funkcia trojcestného ventilu spočíva v kontrole prietoku média medzi jeho tromi portami. V závislosti od polohy vnútorného riadiaceho prvku (napr. vretena, gule alebo klapky) môže byť médium smerované do jedného z dvoch výstupných portov, alebo môže dôjsť k zmiešaniu médií v príslušných pomeroch.

Vo vnútri ventilu dochádza k riadeniu prietoku otáčaním vretena alebo iného mechanizmu, ktorý mení cestu prúdenia média. Keď je vreteno v jednej polohe, médium preteká prvým výstupným portom. V inej polohe je prietok smerovaný do druhého výstupného portu. V prípade miešacieho ventilu umožňuje pohyb vretena spojenie dvoch prúdov média do jedného, čo je kľúčové pre presnú reguláciu teploty alebo tlaku.

Miešací trojcestný ventil je často používaný na riadenie teploty v vykurovacích systémoch. Funguje na princípe miešania dvoch prúdov: teplého a studeného, čím umožňuje udržiavanie požadovanej teploty v okruhu. Napríklad v systémoch podlahového vykurovania môže ventil meniť pomery miešania teplej vody z návratu a studenej vody zo zásobovania, aby sa udržala konštantná, optimálna teplota v jednotlivých zónach.

Rozdeľovací trojcestný ventil naopak umožňuje rozdeliť jeden prichádzajúci prúd média na dva samostatné výstupy. Toto sa využíva napríklad na oddelenie vykurovania od ohrevu teplej úžitkovej vody.

Typy pohonov

Trojcestné ventily môžu byť vybavené rôznymi typmi pohonov, ktoré automaticky riadia ich polohu:

• Elektrické pohony: Sú najčastejšie používané vďaka svojej presnosti ovládania a ľahkej integrácii so systémami automatizácie budov (napr. systémy HVAC). Zvyčajne pracujú s napájaním 230 V alebo nízkym napätím (0-10 V) pre plynulé riadenie.
• Pneumatické pohony: Využívajú stlačený vzduch na zmenu polohy ventilu. Sú bežne používané v priemyselných inštaláciách, kde je kľúčová bezpečnosť a rýchla odozva.
• Hydraulické pohony: Fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká sila riadenia, napríklad v náročných priemyselných podmienkach.

Pohon je zvyčajne prídavné, autonómne zariadenie, ktoré sa montuje na trojcestný ventil a je možné ho aj odpojiť. V praxi to znamená, že ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Po odpojení pohonu môže byť ventil v niektorých prípadoch stále obsluhovaný manuálne.

Výhody použitia trojcestných ventilov s pohonom

Trojcestné ventily s pohonom prinášajú do systémov vykurovania, chladenia a priemyselných zariadení rad významných výhod:

• Presná regulácia prietoku: Umožňujú jemné nastavenie prietoku a miešania médií, čo vedie k presnejšej kontrole teploty a tlaku v systéme.
• Diaľkové ovládanie a automatizácia: Pohon umožňuje diaľkové ovládanie ventilu a jeho integráciu do komplexných automatizačných systémov, ktoré reagujú na signály zo senzorov.
• Úspora energie: Efektívna regulácia prietoku a teploty pomáha optimalizovať spotrebu energie, čím sa znižujú prevádzkové náklady.
• Zvýšená životnosť systému: Presné riadenie parametrov predchádza preťaženiu a opotrebovaniu komponentov systému.
• Zvýšený komfort: V domácich inštaláciách zabezpečujú stabilnú a optimálnu teplotu v rôznych zónach, čím zvyšujú komfort bývania.
• Jednoduchá adaptácia na meniace sa podmienky: Ventily s pohonom sa dokážu dynamicky prispôsobiť aktuálnym potrebám používateľa a meniacim sa prevádzkovým podmienkam.

Aplikácie trojcestných ventilov s pohonom

Trojcestné ventily s pohonom sa využívajú v širokom spektre aplikácií:

Systémy HVAC (vykurovanie, ventilácia a klimatizácia)

V komerčných a obytných budovách sa používajú na riadenie prietoku tepla a chladenia. Umožňujú presné nastavenie teploty v jednotlivých zónach, čím zabezpečujú optimálne klimatické podmienky a energetickú účinnosť.

Podlahové vykurovanie

Ventily s pohonom pre podlahové vykurovanie umožňujú detailnú reguláciu teploty v každej zóne, čo zabezpečuje rovnomerné a komfortné rozloženie tepla v celom dome.

Systémy centrálneho vykurovania

V týchto systémoch môžu ventily s pohonom riadiť smer prietoku vykurovacieho média medzi rôznymi okruhmi alebo miešať vodu z prívodu s vodou z návratu, aby sa predišlo nadmernému prehrievaniu.

Tepelné čerpadlá

Ventily s pohonom sú nevyhnutné pre správne fungovanie tepelných čerpadiel, kde riadia smer prietoku média medzi zdrojom tepla a vykurovacím systémom.

Priemyselné zariadenia

V priemyselných procesoch sa používajú na presné riadenie prietoku rôznych médií, kde je dôležitá spoľahlivosť a presnosť regulácie.

Čerpadlové skupiny

Obzvlášť dôležitú úlohu zohrávajú ventily s pohonmi v miešacích čerpadlových skupinách, kde zabezpečujú správne miešanie médií na dosiahnutie požadovaných parametrov.

Výber a pripojenie trojcestného ventilu s pohonom

Pri výbere trojcestného ventilu s pohonom je dôležité zohľadniť niekoľko kľúčových parametrov:

• Veľkosť ventilu: Výber správnej veľkosti pripojovacích nátrubkov (napr. DN15, DN20).
• Typ pohonu: Elektrický, pneumatický alebo hydraulický, podľa požiadaviek systému.
• Prevádzkový tlak: Ventil musí byť prispôsobený na prácu pri stanovenom tlaku v systéme.
• Teplotný rozsah: Materiál a konštrukcia ventilu musia zodpovedať prevádzkovej teplote.
• Materiál: Výber materiálu (napr. mosadz, nehrdzavejúca oceľ) závisí od typu média a prevádzkových podmienok.

Pripojenie trojcestného ventilu s pohonom vyžaduje presné vykonanie podľa hydraulickej schémy systému. Je potrebné správne pripojiť porty ventilu k potrubiu a pohon k systému automatizácie alebo napájania. V prípade elektrických pohonov je dôležité dodržať pokyny výrobcu ohľadom pripojenia napájacích a signálových káblov.

Trojcestné ventily v kontexte kotla Protherm LEV 30 KKZ

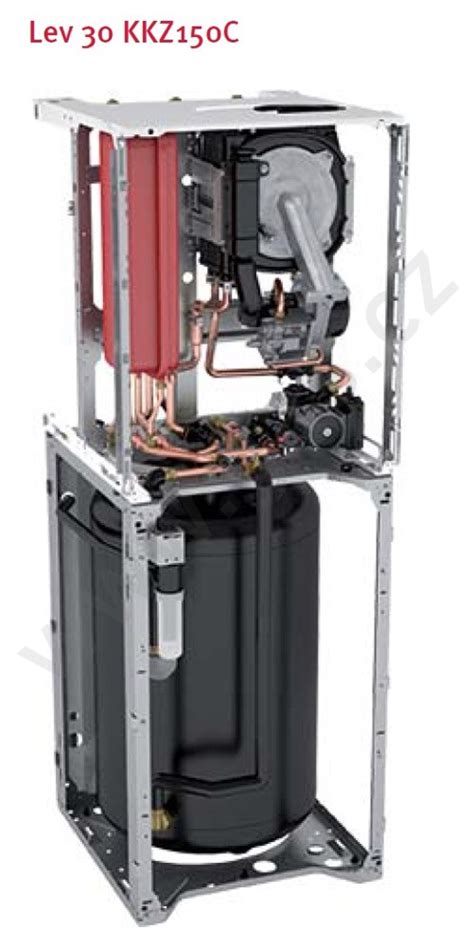

V súvislosti s kotlom Protherm LEV 30 KKZ, ktorý je stacionárnym kondenzačným kotlom s integrovaným 150-litrovým zásobníkom teplej vody, zohrávajú trojcestné ventily dôležitú úlohu pri riadení vykurovacích systémov, vrátane podlahového vykurovania. Aj keď priamo v popise kotla nie je explicitne spomenutý trojcestný ventil ako jeho súčasť, je bežnou praxou, že sa v systémoch s týmito kotlami inštalujú na riadenie prietoku medzi kotlom a rôznymi vykurovacími okruhmi.

Používatelia kotlov Protherm LEV 30 KKZ sa môžu stretnúť s potrebou výmeny alebo nastavenia trojcestného ventilu, ako naznačuje jeden z priložených diskusných príspevkov. V tomto prípade bol trojcestný ventil vymenený v snahe odstrániť chybu F1, ktorá sa objavila pri pokuse o zapálenie kotla na vykurovanie, zatiaľ čo prevádzka len na teplú vodu fungovala bez problémov. Táto situácia podčiarkuje, aké kľúčové je správne fungovanie trojcestného ventilu pre celkovú prevádzku vykurovacieho systému.

Cena trojcestných ventilov

Cena trojcestného ventilu s pohonom sa líši v závislosti od jeho typu, veľkosti, materiálu a špecifikácií pohonu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa zvyčajne pohybujú v cenovom rozmedzí od 90 do 150 eur. Ceny môžu narásť pri ventiloch so špeciálnymi požiadavkami, ako sú pohony so zvýšeným výkonom alebo konštrukcia z odolnejších materiálov.

Pri výbere nového zmiešavača (trojcestného ventilu) je odporúčané konzultovať výber s odborníkom alebo inštalatérom, ktorý dokáže posúdiť špecifiká vykurovacieho systému a odporučiť vhodný produkt. Dôležité je brať do úvahy výkon pohonu a veľkosť ventilu.
