Rekuperácia tepla sa stáva neoddeliteľnou súčasťou moderných obytných i pracovných budov. Predstavuje inteligentné riešenie, ako znížiť energetickú náročnosť budov pri súčasnom zabezpečení optimálnej kvality vnútorného vzduchu. Ide o technológiu, ktorá zachytáva teplo z odpadového vzduchu opúšťajúceho budovu a využíva ho na ohrev čerstvého vzduchu vchádzajúceho dovnútra. Hlavnou a najdôležitejšou funkciou rekuperačného ventilačného systému však nie je iba spätné získavanie energie, ale správna a efektívna výmena vzduchu v budove.
Rekuperačná jednotka navyše filtruje čerstvý vzduch. Trieda filtra použitá v rekuperácii určuje účinnosť filtračného procesu. Rekuperačná jednotka má výmenník tepla, ktorý umožňuje spätné získavanie tepla, ktoré by sa z budovy bežne vyčerpalo - najlepšie jednotky sú schopné rekuperovať až 90 % tepla. V systéme rekuperácie máme dva prúdy vzduchu (prívod a odvod), ktoré navzájom prechádzajú paralelne vo vnútri ventilátora s rekuperáciou tepla bez fyzického miešania. Vetranie s rekuperáciou tepla (HRV / HRS) je tiež známe ako mechanické vetranie s rekuperáciou tepla (MVHR). Vonkajší vzduch je filtrovaný pred jeho zavedením do budovy. Rekuperácia predstavuje kľúčovú technológiu pri znižovaní energetických nákladov.
Kľúčové aspekty pri návrhu potrubných rozvodov
Pri plánovaní inštalácie rekuperácie je potrebné čeliť viacerým výzvam, najmä v priestorovo obmedzených podmienkach. Problém číslo 1 je, že všetko potrebné musíte vtesnať na malú plochu, zvyčajne do technickej miestnosti alebo kúpeľne, kde ste si vyčlenili miesto na osadenie rekuperačnej jednotky. Preto treba trasovanie potrubí naozaj dobre premyslieť, aby ste sa vyhli niekoľkonásobnému križovaniu potrubí.
Problém číslo 2 je, že hlavné prívodné a odvodné potrubia sú veľkého priemeru a navyše je potrebné ich tepelne zaizolovať. Základom každej správnej inštalácie je vytvorenie vetracieho plánu presne pre daný dom. Ďalším krokom je zvoliť si priemer a typ potrubia, ktorý vám najviac vyhovuje.
Výber materiálu a vlastnosti potrubia
Pri výbere potrubia pre rekuperačný systém je dôležité zvážiť viaceré faktory, ako sú materiál, hygiena (odolnosť proti plesniam, baktériám), tlaková strata (hladký vnútorný povrch), možnosť čistenia, vedenie hluku a presluchy.
Flexibilné potrubia
Na trhu sú dostupné moderné flexibilné potrubia, ktoré spĺňajú prísne hygienické a technické požiadavky. Napríklad, vnútorná stena hadíc AIRFLEXSpectra je celá vyrobená z antibakteriálneho a protiplesňového materiálu, ktorý ju chráni pred prípadnými mikroorganizmami, ktoré sú pre človeka nežiaduce a nebezpečné. Materiál obsahuje striebro, meď a ďalšie mikrobiologicky aktívne polymérne zlúčeniny.
Konštrukcia hadíc AIRFLEXSpectra zaisťuje mechanickú pevnosť v tlaku nad 500 N, je možné ju pri stavebných prácach zalievať konštrukčným betónom. Vnútorná stena trubky má taktiež antistatický účinok, znižuje tak usadzovanie a hromadenie prachu v potrubí. Hladký vnútorný povrch umožňuje vysoké prúdenie vzduchu s nízkymi tlakovými stratami, čo prispieva k nízkej spotrebe energie celého vzduchotechnického systému. Hadice AIRFLEXSpectra sa dodávajú v priemeroch napojenia 75/61 mm a 90/75 mm.
Flexibilné vlnité vetracie potrubie s antibakteriálnou a protiplesňovou úpravou a hladkou vnútornou vrstvou je často vyrobené z kvalitného plastu PE-HD s vonkajšími rozmermi Ø50, Ø75 a Ø90. Vnútorná vrstva má bakteriostatické a fungistatické prísady, ktoré zabraňujú rastu akýchkoľvek mikroorganizmov na vnútornom povrchu potrubia s biocídnou účinnosťou až 60%. Existujú aj varianty s takmer 100% biocídnou účinnosťou, potvrdenou certifikátmi. Vysoká flexibilita potrubí výrazne uľahčuje inštaláciu voľným tvarovaním, ohýbaním a vedením potrubí bez potreby ďalších armatúr.
Pevné a izolované potrubia
Problém číslo 3 je výber správneho typu prepájacieho potrubia. Môže byť kovové spiro potrubie, ktoré je potrebné tepelne zaizolovať, prípadne z penových „tvaroviek“ alebo tepelne izolované flexibilné potrubie. Pre tých, ktorí túžia po čo najlepšom výsledku a bezporuchovosti, je odporúčané použiť kovové spiro potrubie a dôkladne ho tepelne zaizolovať.
Dimenzie potrubia a trasovanie
Samotný systém rozvodov vzduchu existuje v rôznych dimenziách potrubia. Odporúča sa 90mm systém kvôli nižším tlakovým stratám a menšej spotrebe potrubia. Ak nie je žiadne obmedzenie výšky (napríklad pri rekonštrukciách), priemer 90mm je najlepšou voľbou, pretože má najmenšiu tlakovú stratu a môže doručiť až 32m³ vzduchu za hodinu na určené miesto.
Obvykle je uloženie potrubia nad sadrokartónovým (SDK) stropom, ale sú aj iné typy uloženia rozvodov vzduchu. Pokiaľ sa rozhodnete pre pasívny systém rekuperácie, môžete viesť potrubie pre prívod a odvod vzduchu cez podlahu, strop alebo v stenách.
Ako funguje systém MVHR? | Úvod do mechanickej ventilácie s rekuperáciou tepla
Izolácia a prevencia kondenzácie
PE potrubie pre rozvod interiérového vzduchu musí byť vždy uložené v izolácii domu alebo pod izoláciou v interiéri kvôli kondenzácii v zime. Ak si nie ste istí vrstvou izolácie, ktorá má byť nad potrubím, odporúča sa obrátiť sa na odborníka, aby vám vypočítal rosný bod v danej hrúbke izolácie pre vaše tepelné podmienky.
Pri rekuperácii tepelnou izoláciou rozhodne nešetrite na hlavnom prívode čerstvého vzduchu z vonku do rekuperačnej jednotky, inak riskujete orosovanie potrubia a stekanie kvapiek vody celú zimu. Taktiež je dôležité tepelne zaizolovať odvod vzduchu z rekuperačnej jednotky smerom von z domu.
Inštalačné komponenty a príslušenstvo
Okrem samotného potrubia sú dôležité aj správne zvolené inštalačné komponenty.
Výustky a rozdeľovacie boxy
Výustky sa využívajú vtedy, keď je v dome použitý sadrokartónový strop so vzduchovou medzerou. Rozdeľovacie boxy sa využívajú, keď je poloha potrubí vyššie nad izoláciou a je potrebné jej predĺženie na hranicu stropu miestnosti. To platí napríklad v situáciách, keď je potrubie vedené pod 1. vrstvou izolácie (napríklad 25cm) a zospodu prekryté 15cm minerálnou vatou, alebo je umiestnené vo fúkanej izolácii.
Existujú plastové rozdeľovacie boxy, ale aj boxy z pozinkovaného plechu s vnútornou tlmiacou izoláciou. Tieto odolnejšie boxy z pozinkovaného plechu sa používajú skôr v miestach, kde je možné mechanické poškodenie pri výstavbe, pretože sú odolnejšie ako plastové.

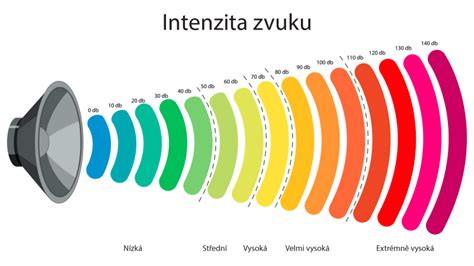

Tlmiče hluku
Tlmič PE-FLEX namontovaný priamo pred tanierovým ventilom slúži na plynulú reguláciu vzduchu a potlačenie hluku vo ventilačných systémoch. Štandardom celého vetracieho systému je použitie tlmiča hluku vždy na prívodnom potrubí do rozvádzacieho boxu z rekuperácie.
Tipy pre inštaláciu
Pri flexibilnom potrubí ide inštalácia hravo aj úplným začiatočníkom, ale je potrebné dať si pozor, aby bolo potrubie čo najvystretejšie a nebolo nikde deformované. Pravidelná údržba systému je kľúčová pre jeho bezproblémovú prevádzku a dlhú životnosť. Technické prehliadky každé 2-3 roky pomáhajú predchádzať poklesu výkonu a možným poruchám. Servis zahŕňa čistenie výmenníka tepla, výmenu filtrov a kontrolu celej inštalácie.
