Spätné klapky sú nevyhnutnou súčasťou mnohých vykurovacích systémov, kde ich hlavnou úlohou je zabrániť nežiaducemu spätnému toku vody. Sú bežne inštalované na výstupnej strane čerpadla, aby chránili samotné čerpadlo pred spätným prúdením. V kontexte vykurovacích systémov s akumulačnými nádržami a kotlami na pevné palivo zohrávajú kľúčovú úlohu pri optimalizácii prevádzky a zabezpečení efektívneho využitia tepelnej energie.
Princíp fungovania spätnej klapky
Spätná klapka funguje na základe prietoku tekutiny. Keď voda prúdi v správnom smere, klapka sa otvorí a umožní priechod. V prípade, že sa prietok obráti, klapka sa automaticky uzavrie a zablokuje spätný tok. Existujú rôzne typy spätných klapiek, pričom niektoré sú vybavené pružinou, ktorá pomáha pri ich zatváraní, zatiaľ čo iné, určené pre samotiažne okruhy, fungujú na princípe voľného pohybu.
Typy spätných klapiek
- Tanierové spätné klapky: Tieto klapky využívajú disk, ktorý sa kýve na závese alebo hriadeli. Disk sa vyklopí zo sedla pri prietoku a vráti sa späť, aby zabránil spätnému toku, keď sa prietok zastaví.
- Guľové spätné klapky: V tomto type ventilu sa používa guľa, ktorá sa pohybuje nahor a nadol vo vnútri ventilu, čím reguluje prietok.

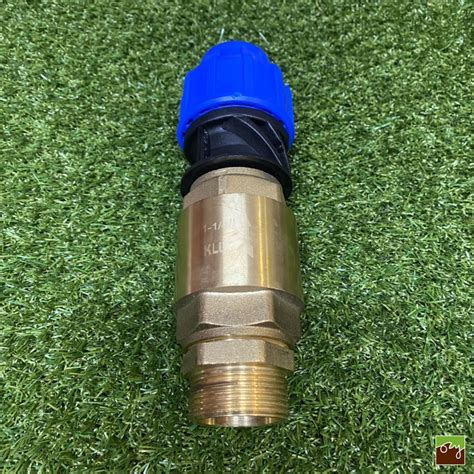

- Spätné klapky bez pružiny (samotiažne): Tieto klapky sú navrhnuté špeciálne pre systémy, kde sa využíva samotiaž. Nemajú pružinu a ich konštrukcia umožňuje voľný prietok v jednom smere.
Spätná klapka v systémoch s kotlom a akumulačnou nádržou

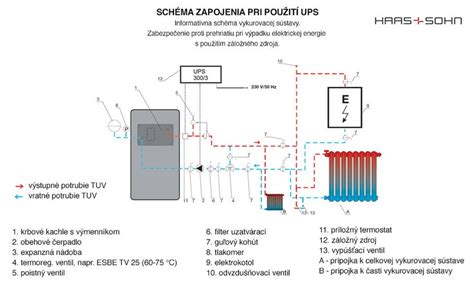

Vykurovacie systémy s kotlami na tuhé palivo často využívajú akumulačné nádrže na ukladanie prebytočnej tepelnej energie. Spätná klapka tu môže plniť viacero funkcií. Jednou z nich je ochrana kotla pred spätným prúdením chladnejšej vody z akumulačnej nádrže, čo pomáha udržiavať optimálnu prevádzkovú teplotu kotla a predlžuje jeho životnosť. Termostatický ventil, ktorý sleduje minimálnu teplotu vratnej vody do kotla, je kľúčovým prvkom v tomto ohľade.
Pri samotiažnych systémoch, kde je dôležitá prirodzená cirkulácia vody bez pomoci čerpadla, je voľba správnej spätnej klapky obzvlášť dôležitá. Klapka s pružinou môže predstavovať významný odpor a brániť samotiaži. Preto sa pre takéto systémy odporúčajú klapky bez pružiny, ktoré majú menší vplyv na prietok. Napriek tomu aj otvorená spätná klapka bez pružiny predstavuje určitý odpor oproti priamej trubke, avšak pri správne fungujúcej samotiaži a vhodnom dimenzovaní systému je tento odpor zvyčajne zanedbateľný.
Význam Kvs hodnoty
Pri výbere regulačných armatúr, ako je napríklad zónový ventil SF 25-2 s hodnotou Kvs=9, je dôležité pochopiť, čo táto hodnota vyjadruje. Kvs hodnota udáva prietok vody v m³/h pri tlakovom spáde 1 bar (alebo 100 kPa). Čím vyššia je hodnota Kvs, tým väčší prietok ventil umožní pri rovnakom tlakovom spáde. Pre systémy s samotiažou je dôležité zvoliť armatúry s čo najnižším odporom, aby sa nebrzdila prirodzená cirkulácia.
Riešenie problémov s cirkuláciou
V diskusiách o zapojení akumulačných nádrží sa často objavujú otázky týkajúce sa optimálneho prietoku a riešenia problémov s cirkuláciou. Jedným z možných riešení je použitie zónového ventilu na obtoku, avšak jeho ovládanie si vyžaduje prepojenie s termostatmi kotla a priestoru. Ďalšou možnosťou je úprava zapojenia tak, aby sa minimalizoval vplyv spätnej klapky na samotiaž, napríklad použitím klapky bez pružiny alebo zvážením iných typov ventilov.
Pri systémoch, kde kotol netopí (nebeží kotlové čerpadlo) a zároveň sa kúri do ústredného vykurovania (beží čerpadlo UT), je potrebné zabezpečiť, aby sa zabránilo spätnému toku. Toto sa dá riešiť prepojením cez termostaty kotlového a priestorového regulátora, prípadne s použitím relé. Dôležité je tiež myslieť na bezpečnostné aspekty, ako je dopĺňanie bezpečnostného termostatu, ktorý by mal v prípade výpadku prúdu zabezpečiť otvorenie ventilu.
Vplyv spätnej klapky na samotiaž
Otázka, ako veľmi otvorená spätná klapka (s odstránenou pružinou) ovplyvní kvalitu samotiaže, je častá. Hoci klapka bez pružiny predstavuje menší odpor ako tá s pružinou, stále ide o vriadený odpor v potrubí. Jeho hodnota závisí od konkrétneho typu klapky a priemeru potrubia. Pre samotiažne okruhy existujú špecializované klapky, ktoré majú konštrukciu odlišnú od bežných ventilov s pružinou a sú navrhnuté tak, aby minimalizovali tlakovú stratu. Napríklad spätná klapka bez pružiny s hodnotou Kv=44 pri prietoku 1,5 m³/h má tlakovú strátu len 10 Pa.
Vplyv spätnej klapky na samotiaž závisí od viacerých faktorov, vrátane spádu systému, priemeru potrubia a celkovej hydrauliky. V systémoch s väčším výškovým rozdielom môže byť prúdenie v klapke rýchlejšie, aj keď má menší prierez ako potrubie. Pri malých výškových rozdieloch môže byť vplyv klapky na prietok citeľnejší.
Vodné kladivo a spätné klapky
Vodné kladivo je jav spôsobený náhlou zmenou rýchlosti prúdenia tekutiny v potrubnom systéme, typicky pri náhlom zastavení prietoku. Toto môže spôsobiť tlakové rázy a poškodenie potrubia a zariadení. Pri výbere spätnej klapky je dôležité zvážiť riziko vodného kladiva a zabezpečiť dostatočnú bezpečnosť systému. Niektoré typy spätných klapiek, napríklad tiché spätné klapky, sú navrhnuté tak, aby minimalizovali vznik vodného kladiva.
Akumulačná nádrž a jej funkcie
Akumulačná nádrž slúži na uchovávanie prebytočnej tepelnej energie vyrobenej kotlom. Tým sa stabilizuje prevádzka vykurovacieho systému, predlžuje sa životnosť kotla a znižujú sa náklady na palivo. Vďaka akumulácii tepla nie je potrebné kotol tak často spínať a predlžuje sa doba, počas ktorej je k dispozícii teplá voda.
Ohrev úžitkovej vody
Akumulačná nádrž môže byť tiež využitá na ohrev úžitkovej vody, najmä ak je vybavená vnoreným výmenníkom. Týmto spôsobom je možné súčasne pripravovať teplú vodu pre vykurovací systém aj pre domácnosť. Pri podlahovom vykurovaní je dôležité zmiešavanie vody, aby sa zabránilo prehrievaniu podlahy a zabezpečil sa komfort.
Výber veľkosti akumulačnej nádrže
Veľkosť akumulačnej nádrže by mala zodpovedať výkonu kotla a potrebám domácnosti. Všeobecne platí pravidlo, že na každý 1 kW výkonu kotla by malo pripadnúť minimálne 55 litrov objemu nádrže. Pri podlahovom vykurovaní sa odporúča väčší objem, približne 80-100 litrov na 1 kW výkonu.
Umiestnenie akumulačnej nádrže
Akumulačná nádrž by mala byť umiestnená čo najbližšie ku kotlu, aby sa minimalizovali tepelné straty v potrubí. Ideálne je inštalovať ju do technickej miestnosti, pivnice alebo kotolne. Je dôležité zabezpečiť dostatočný priestor pre manipuláciu pri inštalácii a následnú údržbu. Vyhnite sa inštalácii vo vlhkom prostredí.
