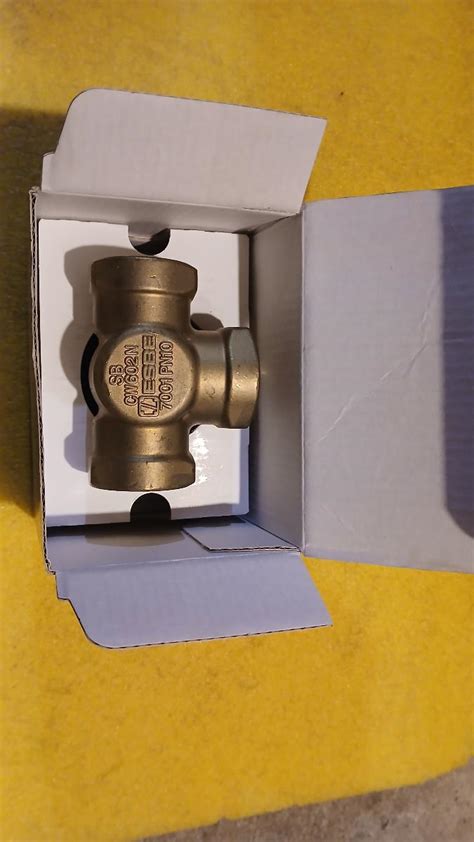

Trojcestný zmiešavací ventil ESBE VRG 131 predstavuje špičkové riešenie v oblasti vykurovacej techniky. Tento komponent je navrhnutý pre spoľahlivú reguláciu prietoku médií v systémoch ústredného kúrenia a chladenia. Séria VRG 131 sa vyznačuje vysokou kvalitou spracovania a flexibilitou pri inštalácii.
Konštrukčné vlastnosti a materiály
Ventil je vyrobený z kvalitnej mosadze typu DZR, ktorá disponuje špeciálnou ochranou proti vylúhovaniu zinku. Táto konštrukcia zabezpečuje dlhú životnosť a odolnosť voči korózii v náročných prevádzkových podmienkach.
- Akčný rádius: Maximálne 90°.
- Ovládanie: Ventil je vybavený nastavovacím ručným kolieskom so stupnicou, ktoré je navyše vybavené koncovými dorazmi pre presné nastavenie.
- Flexibilita stupnice: Stupnica umiestnená pod nastavovacím gombíkom môže byť orientovaná ľubovoľne po dráhe otáčania srdca ventilu, čo umožňuje prispôsobenie inštalácii v danej aplikácii.
- Údržba: Všetky hlavné časti ventilu je možné vymeniť alebo pretesniť pomocou dostupnej sady tesnení alebo kompletnej renovačnej sady.
Technické parametre
| Parameter | Špecifikácia |
|---|---|
| Typ pripojenia | Vnútorný závit |
| Menovitá svetlosť | DN20 až DN40 |
| Prietok | 6,3 - 25 m³/h |
| Maximálny prevádzkový tlak | 10 bar |
| Teplota média | -10 °C až +130 °C |
| Materiál tesnenia | EPDM |
Možnosti použitia a automatizácia
Ventil ESBE VRG 131 je univerzálny komponent, ktorý je možné použiť buď ako zmiešavací, alebo ako rozdeľovací ventil. Pre zvýšenie komfortu obsluhy je možné ventil vybaviť servopohonom:
- Kompatibilita s radom servopohonov ESBE ARA.
- Možnosť použitia servopohonov radu 90 (vrátane regulátorov 90C) pri použití adaptéra VRG 801.
- Možnosť využitia pohonov tretích strán, napríklad VZT servopohony BELIMO.
VRG Application example
Vývoj a výroba týchto ventilov stále prebiehajú vo švédskej obci Reftele, čo zaručuje vysoký štandard kvality spojený so škandinávskou tradíciou strojárstva.
