Na zabezpečenie správneho a výkonného chodu motora automobilu je nevyhnutné, aby dosiahol optimálnu prevádzkovú teplotu. Rovnako dôležité je túto teplotu udržať počas celej prevádzky. Problémy s motorom najčastejšie nastávajú pri nadmernom zaťažení v extrémnych teplotách - či už veľmi nízkych alebo veľmi vysokých.
Systémy chladenia pre automobily sa vo všeobecnosti delia na dva hlavné typy: systémy s chladením motora pomocou vzduchu a systémy chladenia motora využívajúce chladiacu kvapalinu.
Vzduchom chladené motory
Vzduchové chladenie je spôsob chladenia spaľovacích motorov, ktorého úlohou je odvádzať zvyškové teplo a zabezpečovať prevádzku motora v optimálnom tepelnom režime. Na rozdiel od kvapalinového chladenia sa vyznačuje jednoduchšou konštrukciou, keďže nepotrebuje chladič, rozvod kvapaliny, čerpadlo ani zložité chladiace kanáliky v bloku a hlave motora. Výhodou je aj menšia tepelná zotrvačnosť, čo je prospešné v extrémnych teplotných podmienkach.
Princíp fungovania vzduchového chladenia
Pri vzduchovom chladení sa teplo z horúcich častí motora odvádza prúdom vzduchu. Aby sa dosiahol dostatočný chladiaci účinok, chladené časti, ako je hlava valcov, blok valcov alebo samostatné valce, musia mať čo najväčšiu dotykovú plochu so vzduchom. Vo vzduchom chladenom dieselovom motore sú rebrá alebo výmenníky tepla pripevnené k horúcim častiam motora. Tieto rebrá zväčšujú povrch, čím umožňujú prenos väčšieho množstva tepla do okolitého vzduchu. Motory, ktoré využívajú chladenie vzduchom ako spôsob odvodu tepla, sú vybavené koaxiálnymi ventilátormi na vytvorenie vnútornej alebo vonkajšej cirkulácie vzduchu.
Ventilátory vytvárajú dostatočné množstvo vzduchu na odvádzanie tepla generovaného motorom. Médiom je vzduch okolo motora. Vzduch sa posiela priamo do motora, absorbuje teplo a následne ho odvádza do okolitého prostredia. Charakteristikou vzduchového chladenia je, že konštrukcia je relatívne jednoduchá a náklady na chladenie motora sú nízke.
Výhody vzduchového chladenia
- Jednoduchosť a spoľahlivosť: Vzduchom chladené dieselové motory majú zvyčajne jednoduchšiu konštrukciu v porovnaní s motormi chladenými kvapalinou. Chýba im komplexný chladiaci systém, čo znamená menej dielov a menej údržby. To tiež šetrí peniaze na opravy, výmenu dielov a celkové náklady na vlastníctvo.
- Kompaktný dizajn: Pretože vzduchom chladené dieselové motory nevyžadujú chladič alebo iné kvapalinové chladiace komponenty, sú zvyčajne menšie a ľahšie ako kvapalinou chladené motory.
- Odolnosť pri vibráciách a otrasoch: Vzduchom chladené dieselové motory sú menej citlivé na vibrácie a nárazy ako kvapalinou chladené motory.
- Nižšie počiatočné náklady: Vznetové motory chladené vzduchom zvyčajne stoja menej ako kvapalinou chladené motory kvôli ich jednoduchšej konštrukcii a menšiemu počtu komponentov.
- Prevádzka na vzdialených miestach: Vzduchom chladené dieselové motory nevyžadujú chladiacu kvapalinu, ktorú je ťažké získať alebo prepraviť na odľahlých miestach.
- Rýchlejšie zahriatie: Vzduchom chladené dieselové motory sa zvyčajne zahrievajú rýchlejšie ako kvapalinou chladené motory.
Nevýhody vzduchového chladenia
Autá, v ktorých sa používa systém vzduchového chladenia, sa obvykle vyznačujú nižším výkonom. Je to najmä kvôli tomu, že systém chladenia vzduchom je menej výkonný a motor zvládne účinne chladiť len do určitej úrovne náročnosti prevádzkových podmienok.
Vzduchom chladené dieselové motory sú obmedzené tým, ako rýchlo sa dokážu zbaviť tepla a dostať ho do vzduchu. Taktiež môžu byť hlučné kvôli nedostatočnej zvukovej izolácii a prítomnosti odkrytých kovových povrchov, ktoré vibrujú a vydávajú zvuk. Hoci kvapalinové chladenie môže byť 2-10-krát účinnejšie ako chladenie vzduchom, stále existujú určité nevýhody, ako napríklad vyššie náklady.
Použitie vzduchového chladenia
Systém vzduchového chladenia sa používal najmä v minulosti, no svoje opodstatnenie si nájde aj v niektorých dnešných aplikáciách. Používa sa u väčšiny malých motorov, pri kosačkách, motocykloch a takmer všetkých vrtuľových lietadiel. Motory osobných automobilov sa v minulosti vzduchom chladili napríklad u modelov značiek ako VW, Porsche, Tatra, NSU, Chevrolet, Magirus. Vzduchom chladené dieselové motory sa bežne používajú v poľnohospodárskych zariadeniach (traktory, kombajny, čerpadlá), stavebných zariadeniach (buldozéry, rýpadlá) a v niektorých námorných aplikáciách pre ich kompaktnosť a odolnosť voči korózii. Sú tiež široko používané v odľahlých oblastiach alebo na miestach s obmedzeným spoľahlivým napájaním, napríklad v záložných energetických systémoch pre nemocnice alebo dátové centrá.
Prečo zmizli vzduchom chladené motory?
Komponenty vzduchom chladeného dieselového motora
Vzduchom chladené dieselové motory majú množstvo komponentov, ktoré spolupracujú pri premene paliva na mechanickú energiu:
- Blok valcov: Hlavná konštrukcia motora, ktorá poskytuje podporu pre valce, piesty a kľukovú skriňu.
- Valce: Sú vyvŕtané do bloku valcov a sú v nich uložené piesty.
- Piesty: Sú spojené s kľukovým hriadeľom ojnicami.
- Kľukový hriadeľ a ojnice: Kľukový hriadeľ je dlhá kovová tyč s odsadenými časťami (kľukami), ktoré premieňajú vratný pohyb piestov na rotačný pohyb.
- Ventily a ventilový vlak: Ventily umožňujú vstup vzduchu a paliva do valcov a výstup výfukových plynov.
- Systémy nasávania a výfuku vzduchu: Systém nasávania vzduchu dodáva vzduch do valcov, zatiaľ čo výfukový systém odvádza spotrebované plyny po spaľovaní.
- Chladiaci systém: Aj keď vzduchom chladené dieselové motory nepoužívajú kvapalnú chladiacu kvapalinu ako vodou chladené motory, stále majú chladiaci systém, ktorý sa spolieha na prúdenie vzduchu pri odvádzaní tepla.
- Mazací systém: Zabezpečuje, že pohyblivé časti v motore sú správne namazané, aby sa znížilo trenie a opotrebovanie.
Údržba vzduchom chladeného dieselového motora
Pravidelná údržba a kontrola vzduchom chladeného vznetového motora sú kľúčové pre jeho spoľahlivú prevádzku:
- Pravidelné čistenie: Vzduchom chladené vznetové motory sa spoliehajú na prúdenie vzduchu, ktoré odvádza teplo, takže je dôležité udržiavať ich čisté, aby sa predišlo usadzovaniu prachu, nečistôt a nečistôt.
- Kontrola a výmena vzduchových filtrov: Vzduchové filtre chránia motor pred prachom a nečistotami, ktoré môžu poškodiť vnútorné komponenty.
- Mazanie: Pravidelnou kontrolou a výmenou oleja sa uistite, že je motor správne namazaný.
- Kontrola hladiny chladiacej kvapaliny: Aj keď vzduchom chladené dieselové motory nepoužívajú kvapalné chladivo, niektoré môžu obsahovať malé množstvo oleja alebo chladiacej zmesi na mazanie a chladenie konkrétnych komponentov.
- Kontrola remeňov a hadíc: Skontrolujte opotrebovanie remeňov a hadíc.
- Zapaľovacie sviečky a palivový systém: Skontrolujte a vymeňte zapaľovacie sviečky podľa odporúčania výrobcu.
- Vôľa a časovanie ventilov: Pravidelne kontrolujte vôle a časovanie ventilov, aby ste zabezpečili správnu činnosť motora.
- Kontrola chladiaceho systému: Skontrolujte chladiaci systém, vrátane chladiča a ventilátora, či nevykazuje nejaké netesnosti alebo prekážky.
- Monitorovanie prevádzkových podmienok: Sledujte prevádzkové podmienky motora vrátane teploty, tlaku oleja a farby výfuku.
Dôležité je tiež dodržiavať odporúčané postupy štartovania a vypínania, zohľadňovať podmienky prostredia, neprevádzkovať motor nad jeho menovitý výkon a používať správny typ a kvalitu paliva. Pre vzduchom chladený dieselový motor je odporúčaným palivom motorová nafta.
Prevádzková teplota vzduchom chladeného dieselového motora
Prevádzková teplota vzduchom chladeného naftového motora sa môže líšiť v závislosti od konkrétneho modelu motora, jeho konštrukcie a okolitých podmienok. Rozsah prevádzkových teplôt pre vzduchom chladený dieselový motor je zvyčajne medzi 180 °C (356 °F) a 220 °C (428 °F).
Hoci vzduchom chladený dieselový motor môžete prevádzkovať pri vysokých okolitých teplotách, na zabezpečenie správneho chladenia môže byť potrebné vykonať ďalšie opatrenia. Zvážte zvýšenie prietoku vzduchu okolo motora pomocou ventilátorov alebo iných chladiacich zariadení a pozorne sledujte teplotu motora. Vzduchom chladené vznetové motory sú navrhnuté na nepretržitú prevádzku, je však dôležité vziať do úvahy menovité hodnoty motora a odporúčané prevádzkové podmienky.
Ejektorové chladenie
Existuje aj takzvané ejektorové chladenie, čo je princíp podtlakového chladenia, kde je namiesto ventilátora použitý ejektor, do ktorého vyúsťuje výfukové potrubie.
Porovnanie so kvapalinovým chladením
Vzduchom chladené dieselové motory a vodou chladené dieselové motory sa líšia v niekoľkých kľúčových oblastiach, vrátane účinnosti, životnosti, požiadaviek na údržbu a nákladov. Vodou chladené dieselové motory vyžadujú pravidelné kontroly a výmeny chladiacej kvapaliny, zatiaľ čo vzduchom chladené dieselové motory majú menej tekutín na monitorovanie a údržbu.
Vodou chladené dieselové motory zvyčajne bežia pri vyšších teplotách, čo umožňuje dokonalejšie spaľovanie a vyššiu palivovú účinnosť. Vzduchom chladené dieselové motory sú často odolnejšie a menej náchylné na koróziu, pretože sú vystavené menšiemu počtu kvapalín a menšiemu počtu potenciálnych netesností.

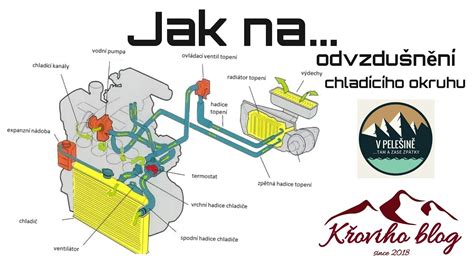

Kvapalinové chladenie a jeho komponenty
Úlohou chladiaceho systému je odvod prebytočného tepla, ktoré vzniká prácou spaľovacieho motora. Chráni jeho komponenty pred extrémnym prehrievaním, čím by mohlo dôjsť k ich mechanickému poškodeniu a tiež zabezpečuje stabilnú prevádzkovú teplotu motora. Teplo je chladiacou kvapalinou odvádzané z hlavy motora do chladiča, kde sa kvapalina ochladzuje prúdiacim vzduchom a následne putuje späť do motora.
Celý chladiaci systém sa skladá z komponentov:
- Chladič: Jeho úlohou je za pomoci prúdiaceho vzduchu ochladzovať kvapalinu.
- Termostat: Slúži na prepínanie prúdenia kvapaliny medzi veľkým a malým chladiacim okruhom.
- Ventilátor: Zabezpečuje dostatok chladného vzduchu pre chladič a motor.
- Snímač teploty: Jeho úlohou je kontrola teploty a v prípade jej prekročenia tiež signalizácia vzniknutého problému.
- Čerpadlo chladiacej kvapaliny: Je poháňané elektronicky alebo pomocou klinového remeňa a zabezpečuje cirkuláciu chladiacej kvapaliny.
- Radiátor kúrenia: Ohrieva vzduch smerujúci do kabíny.
- Vyrovnávacia nádobka: Slúži na kontrolu množstva a dolievanie chladiacej kvapaliny.
Problém však môže nastať pri poškodení niektorej zo súčiastok systému. Väčšinou je chladič motora vystavený nárazom od kamienkov alebo iných malých predmetov, ktoré môžu poškodiť jeho povrch a znížiť tak jeho pracovnú účinnosť. Okrem toho je potrebné systém pravidelne kontrolovať, či sa v ňom nevyskytujú netesnosti, ktoré by mohli vyústiť do úniku chladiacej kvapaliny a tiež k zníženiu účinnosti systému chladenia.
Vývoj chladiacich systémov pre elektromobily
Zatiaľ čo starší systém chladenia vzduchom sa dnes už v moderných autách nepoužíva, vývoju systému kvapalinového chladenia sa venuje obrovská pozornosť, pretože výkon dnešných vozidiel sa neustále zvyšuje a ich prevádzka sa optimalizuje. Chladiace jednotky nových energetických vozidiel zahŕňajú najmä akumulátory, hnacie motory a elektronické riadiace systémy. Ako pohon čisto elektrických vozidiel s novou energiou môžu motory dosahovať extrémne nízke alebo nulové emisie. Počas procesu jazdy a rekuperácie energie čisto elektrických vozidiel, jadro statora a vinutia statora motora vytvárajú straty počas pohybu. Tieto straty sú emitované smerom von vo forme tepla, takže sú potrebné účinné chladiace médiá a spôsoby chladenia. Odvádzajte teplo a zaistite bezpečnú a spoľahlivú prevádzku motora v stabilnom a vyváženom ventilačnom systéme s horúcimi a studenými cyklami.
