Doskový radiátor KORAD Ventil Kompakt hladký s drážkovanou čelnou plochou a spodným pripojením stredovým je moderné vykurovacie teleso navrhnuté pre efektívne a estetické vykurovanie interiérov. Tento radiátor kombinuje vysoký tepelný výkon s elegantným dizajnom, čo z neho robí ideálnu voľbu pre obytné, kancelárske a komerčné priestory.
Konštrukcia a dizajn
Radiátor je vyrábaný z oceľového plechu hrúbky 1,2 mm, ktorý je tvorený vzájomným zvarením dvoch výliskov po obvode švovým zvarom. Vertikálne kanáliky na výliskoch panelov majú rozstup 33,33 mm. Prednú stranu radiátora tvorí hladký kryt, ktorý je na panel prilepený špeciálnym elastickým tmelom, čím sa dosahuje čistý a minimalistický vzhľad. Povrchová úprava čelného plechu je zladená s celým radiátorom, vytvárajúc jednotný estetický dojem.
Konštrukčné riešenie umožňuje pripojenie radiátora na spodnej strane pomocou 6-bodového pripojenia s integrovanou ventilovou vložkou. Pripojovací rozstup je 50 mm a pripojovací závit je 6 x G 1/2" vnútorný. Súčasťou štandardného balenia radiátora sú bočné kryty a vrchná mriežka. Od dĺžky 1700 mm sú radiátory vybavené tromi dvojicami závesných držiakov.
Technické parametre a materiály
Materiálové zloženie
Panelové radiátory KORAD sú vyrobené z oceľového plechu valcovaného za studena podľa normy STN EN10130+A1. Použitý materiál je nízkouhlíková oceľ so zvýšenou pevnosťou a dobrou zvariteľnosťou.
Tlak a teplota
- Minimálny skúšobný tlak: 1,3 MPa
- Maximálny prevádzkový tlak: 1,0 MPa
- Maximálna teplota teplonosnej látky: 110 °C
Na každom radiátore je vykonaná skúška na tesnosť, čím sa zaručuje jeho spoľahlivosť.
Tepelný výkon

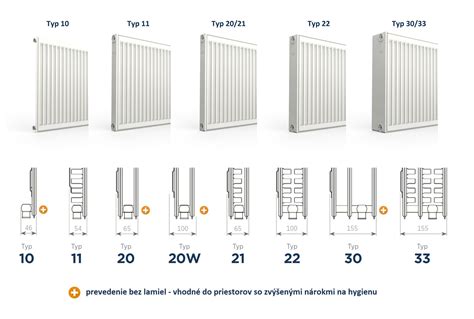

Tepelný výkon radiátora ovplyvňuje viacero faktorov. Základný tepelný výkon je daný počtom panelov a ich rozmermi (výška a dĺžka). Pre zvýšenie tepelného výkonu u niektorých typov radiátorov sa pridávajú rozšírené prestupné plochy z ohýbaného oceľového plechu - konvektory. Konvektor je bodovo privarený na vertikálnych kanálikoch telies a jeho plocha zvyšuje tepelný výkon vykurovacieho telesa približne o 30%. Konkrétny tepelný výkon pre model 22VK 600x800 je 1358 W.
Povrchová úprava
Viacstupňová povrchová úprava výrobkov KORAD zaisťuje ich dlhú životnosť a estetický vzhľad. Proces pozostáva z troch základných krokov:
- Chemická predúprava: odmastenie a fosfátovanie.
- Základná farba: 10 - 18 µm kataforeticky nanesená základná farba, vypaľovaná v peci pri teplote 140 °C po dobu 40 minút.
- Vrchná prášková farba: 60 - 80 µm elektrostaticky nanesená prášková farba, vypaľovaná v peci pri teplote 180 °C po dobu 20 minút.
Štandardná farba je epoxypolyesterový lak v odtieni RAL 9016.
Pripojenie a montáž
Radiátor KORAD Ventil Kompakt 22VK 600x800 je určený pre spodné stredové pripojenie s osovou vzdialenosťou vývodov 50 mm a vnútorným závitom G 1/2". Toto konštrukčné riešenie je ideálne pre moderné vykurovacie sústavy s núteným obehom, kde je potrubie vedené pod radiátorom. Súčasťou balenia sú aj konzoly, zátka a odvzdušňovací ventil.
Pre zvýšenie komfortu a optimalizáciu inštalácie je radiátor vybavený integrovanou ventilovou vložkou Heimeier č. 4360, prednastavenou na stupeň 8. Konštrukčné riešenie ventilovej garnitúry umožňuje aj klasické bočné pripojenie.
Odporúčaná montážna poloha radiátora je minimálne 140 mm pod okenným parapetom, v zvislej osi okna a vo výške minimálne 70 mm od podlahy. Odporúča sa vykonávať montáž v zabalenom stave až do ukončenia všetkých stavebných prác, aby sa zabezpečila maximálna ochrana povrchu.
Kvalita a certifikácia
Technické parametre oceľových panelových radiátorov Korad spĺňajú požiadavky normy EN 442-1. Radiátory sú certifikované podľa EN 442-1 notifikovanou osobou č. ES1015, Strojírenský zkušební ústav, s.p. Brno, Česká republika, a na základe vydaného Vyhlásenia o parametroch sú označené značkou CE. Výkonové skúšky radiátorov boli vykonané renomovaným akreditovaným laboratóriom HLK Stuttgart.
Výrobca poskytuje na radiátory KORAD záruku 10 rokov.
Údržba
Na čistenie radiátora je možné použiť bežné čistiace prostriedky určené na čistenie lakovaných povrchov. Je potrebné sa vyhnúť použitiu abrazívnych čistiacich prostriedkov alebo prostriedkov obsahujúcich chlór a kyseliny, aby sa nepoškodil povrch.
