Termostat, odvodený z gréckych slov "thermos" (teplo) a "stasis" (trvanie), je kľúčovým technickým zariadením navrhnutým na udržiavanie konštantnej teploty v určitom, zvyčajne uzavretom priestore. Jeho funkcia je zásadná pre efektívnu a bezpečnú prevádzku mnohých spotrebičov, vrátane plynových rúr, kde zohráva nezastupiteľnú úlohu pri regulácii a udržiavaní požadovanej teploty na varenie.
Základné princípy a typy termostatov
Najjednoduchšie termostaty fungujú na mechanickom princípe, využívajúc priame rozťahovanie kvapalín a plynov na ovládanie ventilov kúrenia alebo chladenia. Pre reguláciu chladenia automobilových motorov sa používajú termostaty s voskovou náplňou, ktoré otvárajú alebo privierajú obeh chladiacej kvapaliny. V kontexte vykurovacích telies, ako sú radiátory ústredného kúrenia, sa často stretávame s termostatmi využívajúcimi kovový mech (vlnovec) naplnený plynom alebo liehom.
Elektromechanické termostaty, ako napríklad v elektrických žehličkách, využívajú bimetalový kontakt. Tento kontakt pri dosiahnutí nastavenej teploty preruší prívod elektrického prúdu do vykurovacieho telesa. Keď teplota klesne, kontakt sa opäť zopne.

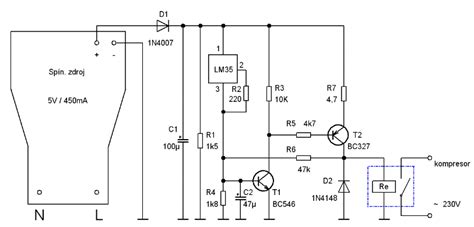

Pre citlivejšiu a presnejšiu reguláciu sa uplatňujú elektronické termostaty. Tieto sú ovládané polovodičovými senzormi, ktorých signál sa zosilní a spracuje analógovo alebo digitálne. Elektronika následne ovláda najčastejšie relé, ktoré spínajú alebo rozpínajú obvody kúrenia či chladenia.
Snímače teploty v elektronických termostatoch
- Odporový snímač: Termistor, ktorého odpor sa mení v závislosti od okolitej teploty. Môže mať PTC (pozitívny teplotný koeficient) alebo NTC (negatívny teplotný koeficient) charakteristiku.
- Napäťový snímač: Na výstupe analógového snímača je napätie, ktoré sa mení v závislosti od okolitej teploty.
- Digitálny snímač: Na výstupe snímača je informácia odovzdávaná v digitálnej forme, pričom číselný údaj sa mení podľa okolitej teploty.
Hysterézia a jej vplyv
Osobitným problémom pri termostatoch je hysterézia, teda oneskorenie odozvy na regulačný zásah. Napríklad, keď ventil uzavrie prívod teplej vody do radiátora, teplota v miestnosti ešte nejaký čas stúpa, pretože radiátor je stále plný horúcej vody. Naopak, po poklese teploty a otvorení ventilu trvá určitý čas, kým sa radiátor naplní teplou vodou. Vo výsledku to môže viesť k výraznému kolísaniu teploty.
Termostaty vo vykurovacích systémoch
Kompletná sada každého vykurovacieho systému musí obsahovať regulačné zariadenia. Bez nich je dodávka tepla neúčinná, čo vedie k zvýšeniu prevádzkových nákladov.
Mechanické termostaty
Základným princípom činnosti termostatu vo vykurovacom systéme je obmedzenie prietoku chladiacej kvapaliny do konkrétnej časti systému, či už do potrubia, chladiča alebo batérie. Hoci programovateľné termostaty majú pokročilejšie funkcie, mechanické termostaty aj ich digitálne analógy využívajú princíp zmeny priemeru prietoku potrubia pomocou klapky alebo ihlového ventilu. Ovládanie polohy týchto komponentov zabezpečuje ovládací prvok, ktorý môže byť mechanický alebo elektronický.
Inštalácia termostatu pre radiátor alebo podobného zariadenia pre kotol či kolektor prináša niekoľko vylepšení:
- Možnosť nastaviť prietok chladiacej kvapaliny: Umožňuje kontrolovať stupeň ohrevu vzduchu v každej miestnosti.
- Optimalizácia nákladov: Inštalácia do kritických oblastí systému môže priniesť úspory vo výške 25-30%.
- Automatizácia práce: Obzvlášť pri inovatívnych spôsoboch vykurovania, kde je na reguláciu prietoku horúceho vzduchu nevyhnutná klapka s termostatom.
Existujú však obmedzenia: odborníci neodporúčajú používať termostat priamo pre vykurovací kotol, pretože by to obmedzilo prietok chladiacej kvapaliny pre celý systém. Lepším riešením je inštalácia na batérie, čerpadlo a rozdeľovač.
Každý termostat pre radiátor má parameter kapacity, ktorý závisí od priemeru pripojovacej rúry. V otvorenom stave by termostat nemal obmedzovať prietok chladiacej kvapaliny a vytvárať nadmerný hydraulický odpor.
Typy vykurovacích termostatov
Pri výbere vykurovacieho termostatu je dôležité zvážiť niekoľko faktorov:
- Miesto inštalácie: Termostaty pre tepelné čerpadlá sa konštrukčne a funkčne líšia od tých pre batérie. Majú širší rozsah nastavenia a možnosť pripojenia k riadiacej jednotke čerpadla.
- Požadovaná funkčnosť: Automatický, manuálny alebo poloautomatický režim prevádzky.
- Prispôsobenie celkovému systému regulácie kúrenia: Zariadenie by malo mať pripojiteľné svorky na pripojenie k centrálnemu programátoru.
Mechanické termostaty
Mechanické termostaty sa vyznačujú jednoduchosťou dizajnu a ľahkou inštaláciou. Konštrukčne pozostávajú z blokovacieho mechanizmu (ihlový ventil) a tepelnej hlavy. V tepelnej hlave je umiestnený citlivý prvok, ktorý sa vplyvom vysokej teploty rozpína. Týmto rozpínaním pritláča na sedlo ventilu, čo vedie k čiastočnému alebo úplnému odstaveniu prietoku chladiacej kvapaliny. Pre nastavenie hornej a dolnej hranice odozvy termostatu je v prevedení upravená pružina, ktorá spája termostatický prvok a regulačnú hlavicu. Prevádzkové podmienky prístroja závisia od nastaveného kompresného pomeru.
Výhody mechanických termostatov:
- Plná autonómia práce: Nevyžadujú pripojenie k elektrickej sieti.
- Poloautomatický prevádzkový režim: Stačí raz nastaviť teplotu prevádzky.
- Dostupné náklady: Cena rozpočtových modelov sa pohybuje od 200 do 400 rubľov.
Nevýhody:
- Časté poruchy, najmä pri termostatickom prvku. V priebehu času tekutina stráca svoje vlastnosti, čo vedie k nesprávnemu fungovaniu.
- Po dlhšej dobe nečinnosti sa môžu medzi sedlom ventilu a termostatickým prvkom vytvárať usadeniny vodného kameňa, čo spôsobuje poruchy.
Počas inštalácie musí byť termostatická hlavica umiestnená vodorovne.
Externé elektrické termostaty
Tieto termostaty sú určené na prevádzku vykurovacích zariadení napájaných elektrickou energiou. Najjednoduchším typom je relé zapnutia/vypnutia, ktoré sa aktivuje na základe hodnôt z teplotného snímača. Sú dôležitou súčasťou elektrických ohrievačov, pretože zabraňujú neustálej prevádzke, nadmernému prehrievaniu a zbytočnému zvyšovaniu nákladov na elektrickú energiu.
Vlastnosti elektrických termostatov:
- Automatické riadenie stupňa ohrevu a vypnutie vykurovacieho telesa pri dosiahnutí optimálnej teploty (vďaka zabudovanému tepelnému senzoru).
- Zabezpečenie bezpečnosti práce.
- Niektoré modely môžu mať programovateľné funkcie, umožňujúce automatickú prevádzku v závislosti od dennej doby, vonkajšej teploty a interiéru.
Na podobnom princípe fungujú termostaty na ohrev vzduchu, ktoré však ovládajú polohu hlušnej klapky.
Pre pripojenie elektrického ohrievača sa odporúča vyhradiť samostatné elektrické vedenie pripojené priamo k centrálnej rozvodnej doske.
Elektronické termostaty na vykurovanie
Elektronické termostaty sú sofistikované zariadenia ovládané mikroprocesorom, ktoré sa pripájajú k externým snímačom teploty a disponujú flexibilným softvérovým balíkom. V porovnaní s elektrickými a mechanickými modelmi ponúkajú oveľa širšiu funkcionalitu.
V závislosti od typu môžu mať terminály na pripojenie externých zariadení a integráciu s inými ovládacími komponentmi, napríklad s programátorom. Tieto termostaty často umožňujú riadiť dodávku tepla.
- Diaľkové ovládanie: Niektoré modely disponujú infračerveným portom na prijímanie riadiacich signálov.
- Programovateľnosť: Možnosť nastaviť akčný program v závislosti od vonkajších podmienok, čo je výhodné pre neprítomných obyvateľov.
- Režim udržiavania minimálnej teploty: Zabraňuje zamrznutiu vody v potrubiach a šetrí náklady.
Princíp činnosti elektronického vykurovacieho termostatu spočíva v zmene polohy ventilu (ihlový ventil) pomocou ovládacieho prvku.
Nie každý model je možné pripojiť k iným zariadeniam. Niektoré termostaty pre tepelné čerpadlá nemajú vonkajšie pripojovacie prvky.
Inštalácia termostatov
Pred inštaláciou regulačných zariadení je potrebné skontrolovať ich vhodnosť pre daný vykurovací systém. V niektorých prípadoch môže byť nutná malá aktualizácia systému.
Princípy správnej inštalácie
Základným princípom správnej inštalácie termostatu na vykurovací radiátor je, aby jeho fungovanie nemalo negatívny vplyv na parametre dodávky tepla. Po inštalácii by sa priechodnosť v danej časti okruhu nemala zhoršiť a nemal by vznikať dodatočný hydraulický odpor, čo platí najmä pre jednorúrkový systém.
Postup inštalácie termostatu na radiátor
Inštalácia termostatu na ohrev vody môže byť vykonaná v hornej alebo dolnej časti batérie, v závislosti od spôsobu pripojenia zariadenia k systému.
Pravidlá inštalácie:
- Dôležitosť smeru pohybu chladiacej kvapaliny: Na tele ovládacieho prvku je šípkou označený požadovaný smer pohybu horúcej vody.
- Montáž mechanickej časti a následne tepelnej hlavy: Jej poloha by mala zabezpečiť, aby horúci vzduch z radiátorov neovplyvňoval termostat.
- Nezakrývanie ovládacieho prvku: Ozdobný panel môže viesť k prehriatiu a falošným poplachom.
V prípade nejasností je odporúčané dodržiavať pokyny výrobcu. Po inštalácii je potrebné skontrolovať činnosť zariadenia v rôznych režimoch, vrátane plného otvorenia a zatvorenia klapky.
Termostaty vo vykurovacích kolektoroch a potrubiach

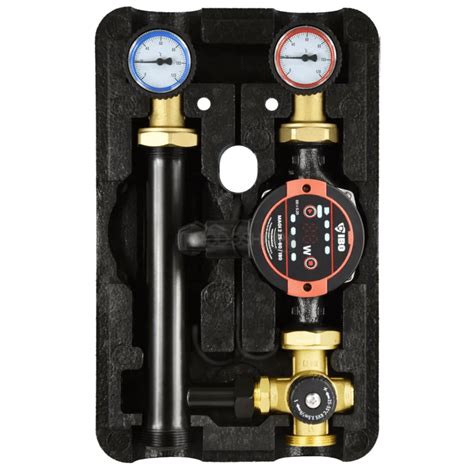

V systémoch podlahového kúrenia a kolektorového kúrenia sú termostaty neoddeliteľnou súčasťou, pričom sa často používajú elektronické modely s možnosťou pripojenia k externým snímačom teploty.
Dôležité pravidlá pre inštaláciu:
- Výkon zariadenia nesmie byť menší ako výkon v pripojených odbočných potrubiach.
- Pre normálnu prevádzku sa odporúča nainštalovať neprerušiteľný zdroj napájania, pretože pri výpadku prúdu okruh nebude fungovať.
- Povinná je prítomnosť bezpečnostnej skupiny v potrubí kolektora. Nadmerná teplota alebo tlak môžu nepriaznivo ovplyvniť stav termostatu.
Najlepšou voľbou je kúpiť kompletne vybavený kolektor, kde sú všetky prvky vzájomne koordinované. Inštalácia mechanických termostatov pre podlahové kúrenie sa neodporúča, pretože ich prevádzka nemusí zabezpečiť normálne fungovanie systému.
Inštalácia termostatov na obehové čerpadlá a kotly je zriedkavá, keďže by to ovplyvnilo rýchlosť pohybu chladiacej kvapaliny.
Termostat v plynovej rúre: Detailná funkcia
Termostat v plynovej rúre hrá kľúčovú úlohu pri regulácii a udržiavaní požadovanej teploty na varenie. Jeho funkcia zahŕňa:
- Regulácia teploty: Termostat neustále sleduje teplotu vo vnútri rúry a porovnáva ju s teplotou nastavenou používateľom. Funguje ako kontrolný mechanizmus, aby sa zabezpečilo udržanie rúry na požadovanej teplote počas celého procesu varenia.
- Snímanie teploty: Termostat obsahuje teplotný snímač (zvyčajne žiarovku alebo kapiláru naplnenú kvapalinou citlivou na teplotu), ktorý detekuje vnútornú teplotu rúry a vysiela signály do riadiaceho systému.
- Riadiaci systém: Prijíma teplotné signály zo snímača a spracúva ich, aby určil, či je potrebné rúru zohriať alebo ochladiť. Reguluje prietok plynu a proces zapaľovania na úpravu tepelného výkonu.
- Ovládanie zdroja tepla: Termostat komunikuje s plynovým ventilom a systémom horákov rúry na reguláciu dodávky plynu. Keď teplota klesne pod nastavenú hodnotu, signalizuje otvorenie plynového ventilu. Keď teplota dosiahne požadovanú úroveň, signalizuje zatvorenie ventilu.
- Udržiavanie teploty: Po dosiahnutí nastavenej teploty termostat nepretržite monitoruje teplotu a vykonáva drobné úpravy, aby sa zabezpečila jej konzistentnosť. Zapína a vypína horák podľa potreby.
- Bezpečnostné funkcie: Okrem regulácie teploty môžu termostaty v plynových rúrach obsahovať bezpečnostné prvky, ako je snímač plameňa alebo termočlánok na detekciu prítomnosti plameňa. V prípade neočakávaného zhasnutia plameňa môže termostat vypnúť prívod plynu, aby sa zabránilo úniku.
Celkovo je termostat v plynovej rúre zodpovedný za monitorovanie, reguláciu a udržiavanie požadovanej teploty varenia, čím zabezpečuje bezpečné a kontrolované prostredie na varenie.
Termostat / ako funguje? (3D animácia)
Typy izbových termostatov podľa ovládania a funkcií
Okrem základného rozdelenia na mechanické a elektrické, existujú aj analógové a digitálne termostaty. V závislosti od spôsobu ovládania a funkcií ich možno ďalej rozdeliť:
Manuálny izbový termostat
Patria sem mechanické aj elektrické verzie. "Manuálne" označuje spôsob nastavenia - ručne. Ide o jednoduché a lacné zariadenia, ktoré okrem regulácie teploty nevykonávajú žiadne ďalšie funkcie (ako ovládanie cez smartfón či prepojenie s inými smart zariadeniami).
- Manuálne analógové termostaty: Nemajú displej, len ovládacie prvky (kolieska, páčky).
- Manuálne digitálne termostaty: Majú displej zobrazujúci aktuálnu/nastavenú teplotu.
Sú vhodné pre používateľov, ktorí sú často doma a uprednostňujú vykurovanie na stálu teplotu.
Programovateľný termostat
Tieto termostaty sú vždy digitálne a umožňujú nastaviť preferovanú teplotu pre rôzne časti dňa alebo týždňa. Regulujú teplotu automaticky na základe zadaných pokynov. Programovanie prebieha prostredníctvom prednastavených alebo manuálnych režimov.
Inteligentný termostat
Sú digitálne a programovateľné, pričom sa samy "učia" preferenciám používateľa a dokážu automaticky prepočítať ideálnu teplotu. Vybavené Wi-Fi, umožňujú prepojenie s ďalšími smart zariadeniami a systémami na ovládanie inteligentnej domácnosti.
Typy izbových termostatov podľa spôsobu napájania
Pri výbere termostatu zohráva rolu aj spôsob jeho pripojenia k vykurovaciemu systému:
Štandardné drôtové termostaty
Sú pripojené k vykurovaciemu telesu pomocou káblov. Môžu byť:
- Pod omietku: Estetickejšie riešenie, vyžaduje väčší stavebný zásah.
- Na omietku: Jednoduchšia inštalácia, vhodná pri dodatočnej montáži.
Delia sa na termostaty na kotol (kompatibilné s bojlermi, tepelnými čerpadlami) a termostaty na podlahové kúrenie (vyžadujú externý snímač teploty).
Termostat na kotol
Tradične napájané priamo z 230V okruhu alebo prostredníctvom batérií. Existujú pasívne (len prepínajú kontakt) a aktívne (posielajú 230V signál do kotla) typy.
Termostat na podlahové kúrenie
Určený pre majiteľov podlahového kúrenia, pripojený k vykurovacím káblom v podlahe. Vyžaduje externý snímač teploty umiestnený v flexibilnej rúrke.
Termostat do zásuvky
Zapája sa do elektrickej zásuvky v blízkosti vykurovacieho zariadenia a prepojovací kábel sa pripojí k zariadeniu. Výhodou je veľmi jednoduchá inštalácia bez zásahov do elektroinštalácie, nevýhodou je obmedzenie umiestnenia v tesnej blízkosti spotrebiča.
Bezdrôtové izbové termostaty
Sú ideálne pre tých, ktorí chcú mať termostat prenosný. Skladajú sa z dvoch častí: izbového termostatu a modulu inštalovaného na vykurovacom telese. Komunikujú spolu bezdrôtovo.
- Bezdrôtové Wi-Fi termostaty: Komunikujú cez domácu Wi-Fi sieť, možnosť prepojenia so smartfónom.
- Bezdrôtové GSM a OpenTherm termostaty: GSM modely fungujú cez SMS správy (vyžadujú SIM kartu), OpenTherm (OT) využívajú špeciálny protokol na komunikáciu s kotlom.

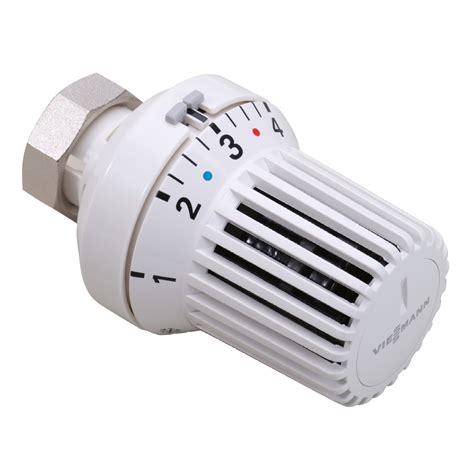

Termostat na radiátor (termostatická hlavica)
Termostatická hlavica je mechanický typ termostatu, ktorý funguje na princípe rozťažnosti kvapaliny v kovovom mechu. Stupnica od 0 do 6 (alebo viac) neoznačuje stupne Celzia, ale regulačné stupne. Otočením hlavice na "0" sa radiátor uzavrie, na symbol hviezdičky/vločky sa aktivuje protimrazový režim (cca 6°C), na "6" je otvorený na maximum. Číslice 3 zodpovedá približne 20°C.
Existujú aj elektrické a inteligentné termostatické hlavice, ktoré spolupracujú s riadiacimi systémami pre dokonalú reguláciu teploty.
Na čo sa zamerať pri výbere termostatu
Pri výbere termostatu je dôležité zvážiť nasledujúce parametre:
Kompatibilita s vykurovacím / chladiacim systémom a smart systémami
Kľúčová je kompatibilita s typom vykurovacieho systému (plyn, elektrina, tuhé palivo). Ak máte aj chladiaci systém, zvážte termostat, ktorý ovláda obe funkcie. Prepojenie s ďalšími smart zariadeniami (Wi-Fi, Z-Wave) je tiež dôležité pre funkčnosť inteligentnej domácnosti.
Spínací kontakt termostatu
Uvádza sa v ampéroch a určuje maximálne množstvo elektrického prúdu, ktoré môže pretiecť cez spínací kontakt. Prekročenie tejto hranice môže viesť k prehriatiu a poškodeniu kontaktu. Je dôležité vybrať termostat s dostatočnou kapacitou pre daný vykurovací spotrebič.
