Elektrické kotly Protherm Ray predstavujú moderné a efektívne riešenie pre vykurovanie domácností, bytov, kancelárií či iných prevádzok. Vďaka svojej konštrukcii a pokročilým funkciám sú ideálnou voľbou pre klasické aj nízkoenergetické domy, kde sa kladie dôraz na úsporu, komfort a ekologickosť.
Elektrická energia predstavuje najjednoduchší spôsob vykurovania vášho domu, bez ohľadu na to, či máte byt alebo rodinný dom. Nový závesný kotol Ray je skvelá voľba pre nové elektrické vykurovanie pri rekonštrukcii či novostavbe.
Prečo zvoliť elektrický kotol Protherm Ray?
Výhody a efektivita
Závesný priamo vykurovací elektrický kotol (elektrokotol) s postupným spínaním výkonu. Nová rada elektrických kotlov RAY využíva plynulý modulačný rozsah výkonu pre dosiahnutie maximálnej efektivity pri prevádzke vykurovacieho systému. Hlavnou výhodou plynulej modulácie kotla je postupné spínanie alebo odpájanie jednotlivých vykurovacích špirál, čo v konečnom dôsledku znamená predĺženie životnosti kotla najmä vďaka rovnomernému rozdeleniu spínacích cyklov medzi jednotlivé vykurovacie špirály.
Vďaka plynulej modulácii sa výkon kotla a doba prevádzky prispôsobuje aktuálnej potrebe tepla vykurovaného objektu na základe snímania vnútornej teploty. Ide o vysoko účinný elektrokotol, ktorého výkon sa automaticky prispôsobuje aktuálnej potrebe tepla.
Mimoriadne nízka hlučnosť umožňuje inštalovať kotol aj v obytných priestoroch. Okrem vysokej účinnosti je naviac aj úplne tichý.
Praktické využitie
Elektrokotol je ideálnym zdrojom tepla pre protinámrazovú ochranu budovy. Zabezpečí vnútornú teplotu nad nulou bez ohľadu na vonkajšie mrazy, čo je ideálne pre chaty, chalupy alebo akýkoľvek nepravideľne obývateľný objekt.
Je tiež vhodný ako záložný zdroj pre kotle na pevné palivá alebo tepelné čerpadlá. Pokiaľ máte kotol na pevné palivo a ručné prikladanie, môžete elektrokotlom zvyšovať tepelný komfort a prikurovať napríklad v noci alebo dopoludnia, keď nie ste doma.
Z rovnakého dôvodu je výhodná aj populárna kombinácia elektrokotol a krbové kachle. Elektrokotol je bezobslužný a ľahko programovateľný a tak môže vykrývať i nedostatky alternatívnych zdrojov tepla. Elektrokotol je tiež vhodným primárnym zdrojom tepla pre domy a byty s nízkou tepelnou stratou.
Funkcie a vybavenie
Kotol je vybavený všetkými prevádzkovými a bezpečnostnými prvkami, ako je obehové čerpadlo s odvzdušňovacím ventilom, expanzná nádoba s objemom 8 litrov a poistný ventil. Disponuje aj automatickým zaznamenávaním neštandardných prevádzkových stavov.
Súčasťou výbavy je ovládací panel s LED displejom pre zobrazenie aktuálnych a nastavených prevádzkových veličín. Zariadenie tiež ponúka autodiagnostiku.
Kotly Protherm Ray disponujú ochranou proti preťaženiu siete - pri známke preťaženia automaticky znížia výkon a zabránia tak výpadku elektrickej siete. Konkrétne, pri nadmernom zaťažení elektrickej siete automaticky odpojí jednotlivé výkonové stupne a zabráni tak jej zaťaženiu.
Protimrazová ochrana
Kotol má integrovanú protimrazovú ochranu. Funkcia zapne čerpadlo vykurovania pri poklese teploty vykurovacej vody pod +5 °C. Táto funkcia je aktívna iba pri zabezpečení stáleho chodu čerpadla, t. z. pri pripojení na elektrickú sieť. Ak teplota vykurovacej vody poklesne pod 8 °C, automaticky sa spustí ochrana proti mrazu spustením zabudovaného vysokoúčinného čerpadla s následným ohrevom systému na teplotu 25 °C, v prípade že by teplota vody klesla pod 5 °C. Kotol disponuje aj ochranou čerpadla proti zatuhnutiu pri dlhšej odstávke.
Príprava teplej úžitkovej vody (TÚV)
Kotol má závesné prevedenie s možnosťou prípravy teplej vody v externom zásobníku. S prepojovacím zariadením je možné ľahko pripojiť aj externý zásobník, na ktorý je následne možné nastaviť požadovanú teplotu teplej vody. Pomocou trojcestného prepínacieho ventilu a snímača teploty vody NTC (nie je integrovaný v kotli, nutné dokúpiť ako príslušenstvo) umožňuje okrem funkcie vykurovania zabezpečiť aj prípravu teplej úžitkovej vody v externom zásobníku s nepriamym ohrevom. Nepriamoohrevný zásobník na ohrev TÚV je ku kotlu možné pripojiť aj dodatočne, keďže si to vyžaduje iba minimálne úpravy.
K elektrokotlu Ray môžete jednoducho pripojiť zásobník na teplú vodu a bez problémov zabezpečíte potreby teplej vody pre 6-člennú rodinu.
Ovládanie a regulácia
Všetky závesné elektrické kotly RAY sú vybavené eBus komunikačným rozhraním, čo umožňuje širokú variabilitu pri pripojení rôznych druhov regulácie. Integrované rozhranie eBUS umožňuje, aby kotol Ray pracoval aj v rozsiahlejších vykurovacích systémoch s ostatnými Protherm zariadeniami, napr. systémovým regulátorom, tepelným čerpadlom, prípadne solárnym systémom.
Ekvitermická regulácia
Kotol je možné po pripojení vonkajšieho snímača riadiť ekvitermicky prostredníctvom vstavanej regulácie. Teplota obehovej vody sa potom prispôsobuje vonkajším podmienkam. Elektrokotle Protherm RAY majú integrovanú základnú ekvitermickú reguláciu, ktorú viete aktivovať dokúpením a pripojením snímača vonkajšej teploty k elektrokotlu. Pre majiteľov nehnuteľností s podlahovým prípadne stenovým kúrením sú vhodné ekvitermické regulátory, ktoré umožňujú efektívne riadenie vykurovania a pomôžu tak dosiahnuť nezanedbateľné úspory energie.
Diaľkové ovládanie
Kotol má systém spínania pomocou hromadného diaľkového ovládania (HDO), ktoré umožňuje prevádzku kotla v nízkej tarife elektrickej energie. Moderné elektrokotly Protherm Ray ponúkajú praktickú možnosť diaľkového ovládania. S GMS bránou ho je možné ovládať pomocou telefónu. Pomocou integrovaného eBUS rozhrania dokáže Ray komunikovať na diaľku so smart regulátorom MiGo prostredníctvom aplikácie vo vašom smartfóne.
Pre radiátorové ústredné kúrenie sú vhodné regulátory, ktoré snímajú priestorovú teplotu. K dispozícii sú káblové izbové regulátory (napr. manuálny Thermolink Select, nastaviteľné Thermolink P alebo MiSet s týždňovým programom) alebo bezdrôtové programovateľné digitálne termostaty (Thermolink RC alebo MiSet R).
Kaskádové zapojenie
Je možnosť zapojenia viacerých elektrokotlov do kaskády.
Technické parametre a výber výkonu
Kotol Protherm Ray dokáže regulovať svoj výkon od 1 kW až po 28 kW, pričom číselné označenie kotla (napr. 6 kW, 12 kW, 18 kW, 21 kW, 28 kW) znamená jeho maximálny výkon.
Odporúčania pre výber výkonu
- Pre zateplené domy s rozlohou 80m²-150m² odporúčame kotly s vykurovacím výkonom 6kW - 9kW - 12kW - 14kW - 18kW.
- Pre domy s rozlohou 150m²-180m² odporúčame: 21kW - 24kW - 28kW.
Pre ilustráciu, pre vykurovanie rodinného domu s plochou 120 m² môže byť potrebný kotol s výkonom približne 12 kW, zatiaľ čo pre dom s plochou 150 m² sa odporúča kotol s výkonom okolo 15 kW. V prípade novostavby triedy A1 s plochou do 100 m², kde je polovica plochy vykurovaná podlahovým kúrením a zvyšok klasickými radiátormi, sa môže odporúčať výkon okolo 10-12 kW.
Špecifické modely a ich parametre
Napríklad, elektrokotol Protherm Ray 24KE s výkonom 24 kW ponúka spoľahlivý spôsob vykurovania a prípravy teplej vody pre rodinný dom alebo byt. Zariadenie sa pyšní vstavanou základnou ekvitermickou reguláciou a vyniká tichou prevádzkou. Okrem toho umožňuje autodiagnostiku a má protimrazovú ochranu. Jeho výkon sa dá plynulo modulovať. Prístroj s výkonom 24 kW poteší prehľadným ovládaním a tichou prevádzkou. Dá sa nainštalovať ako na súčasný, tak aj nový vykurovací systém.

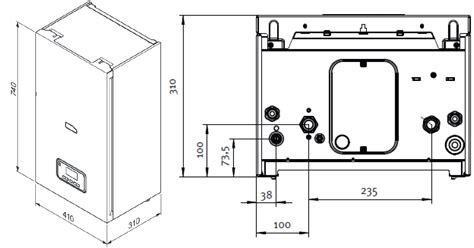

Protherm Ray 21 KE má výkon 2,3 až 21 kW a hmotnosť 26 kg. Pre Protherm Ray 12 KE je výkon 2 až 12 kW a hmotnosť 24 kg. Pre oba modely platí trojfázové pripojenie 3 x 400V / 230V AC a rozmery š/v/h 410 x 740 x 310 mm.
| Parameter | Hodnota |
|---|---|
| Vykurovací výkon (kW) | 6 - 9 - 12 - 14 - 18 - 21 - 24 - 28 |
| Elektrické napätie | 3x230V / 400V+N+PE, 50 Hz |
| Energetická trieda pre vykurovanie | D |
| Rozmery š/v/h (mm) | 410 x 740 x 310 |
| Hmotnosť (kg) | 23,7 - 27,4 (napr. 12KE - 24 kg, 21KE - 26 kg) |
| Integrované komunikačné rozhranie | eBUS |
| Krytie | IP 40 |
| Objem expanznej nádoby | 8 litrov |
| Pripojovacie závity kúrenia | Vonkajší závit G3/4“ |
| Požadovaný istič (príklady) | 20 A (pre 12KE), 40 A (pre 24KE) |
| Minimálny prierez prívodného kábla (príklady) | 5 x 2,5 mm² (pre 12KE), 5 x 6 mm² (pre 24KE) |
Inštalácia a bezpečnostné aspekty
Pri montáži je nutné dodržanie všetkých bezpečnostných noriem a predpisov, keďže sa jedná o vyhradené elektrické zariadenie. Montáž, uvedenie do prevádzky a údržbu elektrického kotla musí vykonať oprávnená osoba s príslušnou kvalifikáciou a vyškolená a registrovaná výrobcom, ktorá je zároveň zodpovedná za dodržanie platných predpisov, pravidiel a smerníc. Inštaláciu by mal vykonávať certifikovaný servisný technik, ktorý zároveň potvrdí záručný list a zabezpečí správne zapojenie kotla.
Vďaka relatívne jednoduchej konštrukcii sa na tento typ kotlov naviac nevzťahuje povinnosť pravidelných revízií ako na ostatné zdroje vykurovania.
Elektrické kotly Protherm Ray si nevyžadujú takmer žiadnu údržbu. Pravidelná kontrola bezpečnostných prvkov a prípadné čistenie by mali byť vykonávané servisným technikom.
Kompaktné rozmery a mimoriadne tichá prevádzka umožňujú montáž závesného elektrického kotla Protherm RAY aj v obytných priestoroch. Praktické rozmery umožňujú inštaláciu aj v stiesnených priestoroch a kotol sa vďaka nim zmestí aj do kuchynskej skrinky. Navyše, obyvatelia bytu ocenia možnosť inštalácie na stenu bez nutnosti zaistenia prístupu vzduchu, vďaka čomu sa dá bez problémov zakomponovať prakticky kamkoľvek do interiéru.
Spoločnosť Protherm
Protherm je slovenská spoločnosť, ktorá sa zaoberá výrobou a distribúciou tepelných zdrojov a kotlov pre vykurovanie. Bola založená v 90. rokoch a od tej doby sa stala jedným z popredných výrobcov v tejto oblasti na Slovensku. V roku 2004 sa značka Protherm úspešne začlenila do koncernu Vaillant Group. Zameranie sa na využívanie obnoviteľných zdrojov energie a ekologické spôsoby vykurovania potvrdilo v roku 2010 predstavenie vlastného solárneho systému Helioset.
Často kladené otázky (FAQ)
- Koľko kW elektrický kotol potrebujem na 120 m² obytnej plochy?
- Pre 120 m² obytnej plochy sa zvyčajne odporúča kotol s výkonom okolo 12 kW, ale presný výkon závisí od stupňa zateplenia domu a požadovanej teploty.
- Je kotol Protherm Ray určený pre slovenský trh s certifikátom a zárukou?
- Áno, kotly Protherm Ray sú určené pre slovenský trh a sú dodávané s príslušným certifikátom a zárukou.
- Môžem pripojiť externý zásobník na teplú úžitkovú vodu?
- Áno, ku kotlu Protherm Ray je možné pripojiť externý zásobník alebo bojler na ohrev TÚV.
- Ako nastaviť kotol na maximálnu úsporu elektriny?
- Odporúča sa znížiť nastavenú teplotu vody v radiátoroch a sledovať komfort vykurovania.
