Teplovzdušné vykurovanie: Moderné riešenia pre energeticky úsporné bývanie

Zdravé a energeticky úsporné bývanie je čoraz dôležitejšou témou v súčasnom svete. Jednou z moderných a efektívnych možností vykurovania, chladenia a vetrania sú systémy využívajúce teplovzdušné jednotky. Tieto systémy, často v kombinácii s tepelnými čerpadlami a pokročilými technológiami, ponúkajú komfortné a ekologické riešenia pre moderné domácnosti.

Princípy teplovzdušného vykurovania

Teplovzdušné vykurovanie je systém, pri ktorom sa tepelná energia dostáva do vykurovanej miestnosti výlučne prúdiacim teplým vzduchom. Vzduch v miestnosti sa vplyvom tepelných strát postupne ochladzuje na požadovanú vnútornú teplotu a následne sa odvádza mimo miestnosti. Teplonosnou látkou je teda vzduch.

V porovnaní s tradičným teplovodným vykurovaním nie sú v tomto prípade potrebné vykurovacie plochy. Teplovzdušné vykurovanie je pružnejšie, čo znamená, že vie rýchlejšie reagovať na zmenu výkonových požiadaviek. Na dosiahnutie tepelnej pohody však potrebuje vzhľadom na absenciu sálavej zložky vyššie teploty vzduchu, čo môže viesť k vyšším tepelným stratám a odlišnému vnímaniu tepelnej pohody užívateľmi.

Táto skutočnosť vedie k väčším dimenziám rozvodov pri teplovzdušnom vykurovaní v porovnaní s teplovodným systémom, a teda k väčšiemu zásahu systému do stavby.

Moderné teplovzdušné jednotky a ich funkcie

Pre systémy teplovzdušného vykurovania, chladenia a vetrania sa často používajú jednotky od renomovaných výrobcov. Tieto jednotky sú principiálne podobné, majú rovnaké základné funkcie, režimy a ovládanie.

Typy jednotiek a ich aplikácie

• Užšie jednotky (podobné RK5): Tieto jednotky sú užšie (šírka len 675 mm), majú menší výkon a sú lacnejšie. Tepelný výkon pre vykurovanie je do 4 kW a pre chladenie do 3 kW. Sú vhodné pre menšie domy alebo pasívne domy.
• Jednotky s podstropným prevedením: Tieto jednotky majú približne rovnaký výkon ako model RA5, ale ponúkajú možnosť podstropného umiestnenia.
• Výkonnejšie jednotky: Jednotky s tepelným výkonom pre vykurovanie až do 8 kW a pre chladenie až do 5 kW sú vhodné pre väčšie priestory alebo domy s vyššími nárokmi na komfort.

Základné prevádzkové režimy

Základné prevádzkové režimy sa nastavujú manuálne alebo automaticky podľa týždenného režimu na ovládači CP Touch alebo prostredníctvom internetovej aplikácie:

• Cirkulácia a cirkulácia závislá: Tento režim zabezpečuje vnútornú cirkuláciu vzduchu bez vetrania, čo sa používa pri vykurovaní alebo chladení. Pri cirkulácii závislej je jednotka normálne vypnutá a zapína sa automaticky alebo manuálne pri požiadavke na vykurovanie alebo chladenie. Vetranie sa spúšťa buď z externých signálov (kúpeľňa, WC, kuchyňa) alebo pri automatickom riadení.

Pokročilé režimy vetrania

• ROVNAKOTLAKÉ VETRANIE: Pri tomto režime cirkulačný aj odpadový ventilátor pracujú s rovnakým vzduchovým výkonom. Do izieb prúdi iba čerstvý vzduch po rekuperácii a rovnaké množstvo odpadového vzduchu sa zároveň odsáva z miest, kde sa tvorí odpadový vzduch. Tento režim je možné používať nepretržite v letnom období (pomalé prevetrávanie domu s nízkou spotrebou ventilátorov) alebo sa spúšťa automaticky pri externom signáli z kuchyne, aby sa zabránilo šíreniu pachov z varenia do obytných priestorov.
• PRETLAKOVÉ VETRANIE: Tento režim sa využíva na letné pretlakové ochladenie domu, obyčajne sa púšťa na noc. Vzduch sa nasáva buď z fasády alebo cez zemný výmenník tepla.

Systém rozvodov a distribúcie vzduchu

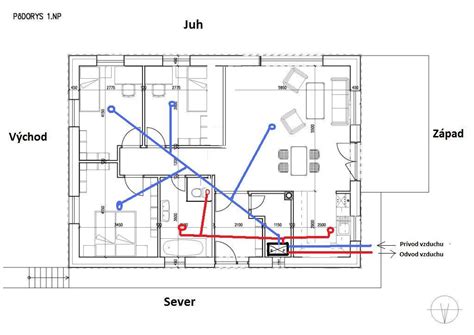

Prívod vzduchu do izieb je riešený podlahovými kanálmi z pozinkovaného plechu, ktoré sú uložené v rámci tepelnej izolácie podlahy pre každé poschodie. Rozmery týchto kanálov sú typicky v priereze 50x200 mm.

Centrálne odsávanie a prívody

• Centrálne odsávanie cirkulačného vzduchu: Obyčajne sa umiestňuje na prízemí do chodby alebo do blízkosti krbovej vložky. Na poschodí je odsávanie cirkulačného vzduchu z chodby. Mriežky štandardných rozmerov 290x410 mm sa umiestňujú na každom poschodí v zásade čo najvyššie k stropu, alebo priamo do stropu.
• Odsávanie odpadového vzduchu: Realizuje sa z kuchyne, WC, kúpelní a skladových priestorov. Používajú sa odsávacie kovové kruhové ventily, ktoré sa umiestňujú v zásade pod strop alebo do stropu.

Nasávanie a výfuk na fasádu

Nasávanie a výfuk vzduchu na fasádu sa rieši pomocou potrubí s priemerom od 160 do 250 mm, ktoré sú ukončené mriežkami na fasáde s rozmermi 350x350 mm. Tieto mriežky sú z eloxovaného materiálu.

Zdroje tepla a chladu pre teplovzdušné systémy

Pre efektívne fungovanie teplovzdušného vykurovania a chladenia je kľúčové správne zvolenie zdroja tepla a chladu. Možnosti zahŕňajú:

• Priame prepojenie VZT jednotky s tepelným čerpadlom.
• Kombinácia viacerých zdrojov tepla.

Prepojenie VZT jednotky s tepelným čerpadlom

Jednou z najčastejšie používaných variánt je prepojenie VZT (vzduchotechnickej) jednotky s tepelným čerpadlom. Vonkajšia klimatizačná jednotka, ktorá funguje aj ako zdroj tepla, je pripojená priamo na chladivový výparník umiestnený vo VZT jednotke. Interiérový vzduch obteká tento výparník, čím sa ohrieva alebo ochladzuje, a následne sa fúka ohriaty alebo ochladený do izieb. Toto riešenie umožňuje centrálne vykurovanie alebo chladenie celého objektu a je považované za jedno z najlacnejších a najpoužívanejších.

Dôležité upozornenie: Vonkajšia klimatizačná jednotka neslúži ako plnohodnotný zdroj tepla v extrémnych mrazoch. V takýchto prípadoch si VZT jednotka sama prepína na záložný zdroj tepla, napríklad elektrický kotol alebo vstavaný ohrievač.

Iné zdroje tepla a chladu

• Iné tepelné čerpadlá (napr. vzduch-voda): Tieto sú zvyčajne zapájané do akumulačného zásobníka.
• Doplnkový zdroj tepla: V niektorých prípadoch sa využíva doplnkový zdroj tepla, s ktorým sa však pri základných výpočtoch neuvažuje.
• Teplovodný krbový výmenník: Ak je v krbovej vložke osadený teplovodný výmenník, je nutné ho zapojiť do primerane veľkého zásobníka (napr. IZT-U 950). Vykurovacia voda a TUV sa potom berú z tohto zásobníka.

Možnosti vykurovania kúpeľní

Pre vykurovanie kúpeľní sa ponúka viacero riešení:

• Teplovodný rebríkový radiátor: S napojením na spiatočku stiahnutú do podlahy (tzv. nepravá podlahovka). V najväčšej kúpeľni je osadený samostatný termostat, ktorý ovláda spustenie kúrenia v okruhu. V ostatných kúpeľniach sú použité termostatické hlavice.
• Elektrický vykurovací rebrík: Napojený do elektrickej zásuvky, alebo iné elektrické priamovýhrevné teleso.
• Kombinovaný elektrický rebrík: Tento radiátor je možné napojiť aj na teplovodný okruh vykurovacej vody, ktorý napája aj VZT jednotku. Vyhrieva sa teplovodné počas vykurovacej sezóny (podružne s Duplexom) a v prechodných obdobiach (keď vykurovanie do Duplexu nie je potrebné) vykuruje elektricky.

Príprava teplej úžitkovej vody (TUV)

Príprava TUV závisí od dostupného zdroja energie:

• Zdroj tepla je elektrická energia: V prípade použitia elektrického priamoohrevu, kotla alebo tepelného čerpadla nie je výhodné používať jeden kotol na ohrev TUV aj na vykurovanie. Rozlišujeme preto nezávislé systémy pre vyššiu spoľahlivosť.
• Samostatný elektrický bojler: S vlastným elektrickým ohrevom.
• Zdroj tepla je plyn: Plynový kotol primárne ohrieva TUV a následne vykuruje. Veľkosť zásobníka sa pohybuje od 80 do 150 litrov.
• Zdroj tepla je akumulačný zásobník: TUV sa odoberá z kombinovaného (integrovaného) zásobníka IZT. Teplota v zásobníku je vrstvená, s rozdielom až 60 °C medzi hornou a spodnou časťou. TUV sa odoberá z vrchnej časti zásobníka (ohrieva sa prietokovo v nerezovej špirále). Z vrchnej časti sa odoberá aj vykurovacia voda. Do takého zásobníka je možné pripojiť aj ďalšie zdroje tepla, ako sú solárne panely alebo tepelné čerpadlo, prípadne peletová pec alebo teplovodná krbová vložka.

Ďalšie aspekty teplovzdušného vykurovania

Digestory a ich pripojenie

V domoch s riadeným vetraním sa nesmie vývod z digestora urobiť do exteriéru. Namiesto toho sa používa systém s výfukom naspäť do interiéru. Na filtroch digestora sa zachytávajú tuky a aerosóly.

Umiestnenie VZT jednotky

Ideálne umiestnenie VZT jednotky Duplex R_ je na prízemí v technickej miestnosti. Ak táto miestnosť nie je vykurovaná, jednotka sa umiestňuje napríklad do nevykurovanej garáže, pivnice alebo do blízkosti WC na prízemí.

Rozvody teplého vzduchu sa vedú buď v kovových kanáloch v konštrukcii podlahy, v pivnici pod stropom, alebo v priestore pomocou spiropotrubia. Výustky sú umiestnené v podlahe v každej miestnosti. Potrubie musí byť vzduchotesné, ak sa vedie v nevykurovaných priestoroch, dobre tepelne izolované a navrhnuté s ohľadom na hluk.

Vplyv na prašnosť prostredia

Cirkulačné teplovzdušné vykurovanie počas prevádzky naopak znižuje prašnosť prostredia, pretože cirkulujúci vzduch sa pri každom prechode teplovzdušným agregátom filtruje. Problematické je iba zapnutie systému po dlhšej prestávke, kedy sa môže víriť prach usadený v potrubí.

Historický kontext a súčasné trendy

Teplovzdušné vykurovanie rodinných domov nie je v Európe v porovnaní s inými typmi stavieb príliš rozšírené. Dôvodmi sú najmä klimatické podmienky, historický vývoj palivovej základne a úzka väzba systému vykurovania na konštrukciu budovy. Negatívne skúsenosti z minulosti (napr. v 60. rokoch minulého storočia) prispeli k nedôvere k tomuto systému.

Vývoj techniky, používaných technológií a kritérií na stanovenie úžitkovej hodnoty stavebného diela však vedie k nutnosti prehodnotiť zaužívané prístupy. S rozmachom výstavby nízkoenergetických ľahkých montovaných domov, ktoré majú dobré tepelnoizolačné, ale slabšie tepelnoakumulačné vlastnosti, sa teplovzdušné vykurovanie stáva čoraz vhodnejším riešením. Pre tieto typy objektov je tradičné teplovodné vykurovanie menej pružné a z hľadiska návrhu veľmi citlivé na prípadné nedodržanie projektovaných hodnôt.

Ďalším aspektom je celosvetový tlak na znižovanie potreby energie na vykurovanie. Moderné, tesné okná a minimalizácia infiltrácie vedú k tomu, že vzduch v miestnostiach nestačí na pokrytie minimálnej hygienickej výmeny. Tento problém sa rieši buď umelým zvýšením infiltrácie okien, alebo riadeným vetraním. Keďže riadené vetranie zvyšuje investičné náklady, ponúka sa možnosť spojiť vetranie s vykurovaním do jedného systému.

Hybridné vykurovacie systémy

Hybridné vykurovacie systémy predstavujú kombináciu dvoch alebo viacerých zdrojov tepla, často s cieľom optimalizovať náklady na vykurovanie a zvýšiť energetickú účinnosť. Bežnou kombináciou je plynový kondenzačný kotol s tepelným čerpadlom.

Výhody hybridného vykurovania

• Nižšie prevádzkové náklady: Využívanie obnoviteľných zdrojov energie (napr. tepelné čerpadlo) znižuje spotrebu fosílnych palív a tým aj celkové náklady na vykurovanie.
• Zníženie závislosti na fosílnych palivách: Hybridné systémy maximalizujú využitie obnoviteľnej energie, čím znižujú závislosť od dodávok plynu alebo iných fosílnych palív.
• Zníženie emisií CO2: Využívanie obnoviteľných zdrojov energie prispieva k znižovaniu emisií skleníkových plynov.
• Jednoduché rozšírenie systému: V mnohých prípadoch je možné existujúci vykurovací systém jednoducho rozšíriť o nové komponenty bez rozsiahlej rekonštrukcie.

Princíp fungovania hybridného systému

V hybridnom systéme s tepelným čerpadlom a kotlom je tepelné čerpadlo primárnym zdrojom energie, ktoré pracuje najefektívnejšie pri vyšších vonkajších teplotách. Kotol slúži ako podporný zdroj, ktorý je účinnejší pri nízkych vonkajších teplotách. Systém automaticky prepína medzi zdrojmi na základe vonkajšej teploty a výstupnej teploty, čím zabezpečuje optimálnu efektivitu a ekonomickú prevádzku.

Väčšina existujúcich systémov môže byť dovybavená tepelným čerpadlom, pričom často nie je nutná výmena existujúcich radiátorov a potrubných rozvodov.

Prenájom mobilných kotolní

V prípade dočasných potrieb alebo havarijných situácií ponúka prenájom mobilných kotolní flexibilné riešenie. Mobilné kotolne sú vhodné pre:

• Dočasné vykurovanie počas rekonštrukcie kotolne alebo teplovodných rozvodov.
• Núdzové vykurovanie pri poruche existujúceho vykurovacieho systému.
• Vykurovanie stavieb a hál.
• Ohrev technológií a materiálov.
• Ohrev fermentora bioplynovej stanice.
• Prípravu teplej úžitkovej vody.

Prenajaté mobilné kotolne sú plne funkčné a autonómne, vybavené všetkými potrebnými technologickými a bezpečnostnými komponentami. Výhodou je rýchle doručenie a inštalácia, jednoduchá obsluha, možnosť voľby paliva (nafta, plyn, LPG) a využitie moderných technológií pre ekologickú a efektívnu prevádzku.
