Rozdeľovač pre Radiátorové Vykurovanie: Princíp Fungovania a Inštalácia

Úvod do Vykurovacích Systémov

Moderné vykurovacie systémy sú kľúčové pre komfort a energetickú efektívnosť každého objektu. Ak máte zastaraný vykurovací systém, jeho vek môže byť príčinou zvýšených nákladov na energie. Pre efektívne fungovanie teplovodného vykurovania nestačí iba vybrať vhodný kotol; musia spolupracovať aj jeho ďalšie komponenty. Začať by ste mali správnym výberom týchto komponentov a spracovaním projektu vykurovacej sústavy, pričom komponenty musia byť správne nainštalované, nastavené a udržiavané.

V súčasnosti je najpopulárnejšie vykurovanie tepelným čerpadlom alebo kondenzačným plynovým kotlom. Na výber sú aj kotly na biomasu (drevo, štiepka či pelety), ako napríklad plynový kondenzačný kotol Vitodens 111-W. Správne nastavený regulačný systém vykurovania zabezpečí, že kotol vyprodukuje iba toľko tepla, koľko je v danom čase potrebné. Vykurovacia sústava musí teplo rovnomerne rozložiť po celom objekte a zbytočne ním neplytvať, pričom musí zvládať premenlivý odber tepla v jednotlivých vetvách.

Čo je Rozdeľovač a na Čo Slúži?

Rozdeľovač (často nazývaný aj hrebeň) je dutý hrebeň, ktorý je pripojený k vykurovaciemu systému. Jeho hlavným účelom je regulácia prívodu teplonosnej kvapaliny (vody) do jednotlivých vykurovacích telies, ako sú radiátory, podlahové vykurovanie alebo konvektory.

Zariadenie funguje na princípe horizontálnej distribúcie, kde jedna časť je určená na dodávanie tepla do zariadenia a druhá - na spätný tok a následné opätovné ohriatie kvapaliny. Do rozdeľovača prichádza teplonosné médium a odtiaľ sa vhodným spôsobom distribuuje na jednotlivé terminály (spotrebiče tepla).

Princíp Fungovania Rozdeľovača

V inštaláciách s rozdeľovačmi prúdi horúce médium do všetkých výhrevných telies súčasne, čo zaisťuje nepretržitý a rovnomerný prívod tepla. To vedie k dosiahnutiu rovnakého tlaku vo všetkých vykurovacích telesách a rovnakej teploty v celom dome.

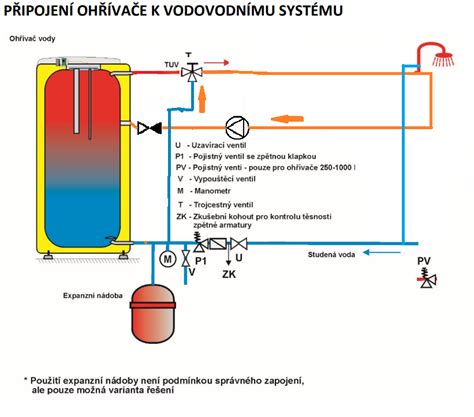

Miešací blok, ak je prítomný, je navrhnutý na prívod vody do konvektorov s ohrevom na požadovanú teplotu - primiešaním, ak je to potrebné, teplejšej vody z kotla. Voda vychádza zo zmiešavača, prechádza cez obehové čerpadlo. Voda, vracajúca sa zo slučiek, vstupuje na zadnú stranu rozdeľovača a cez pripojenie opäť vstúpi do miešacieho bloku. Tu sa vysokoteplotná prívodná voda mieša s vratnou vodou, aby sa zabezpečilo udržanie požadovanej teploty prívodnej vody do slučiek. Ohriata voda je privádzaná z kotla cez guľový ventil a odbočné pripojenie.

Konštrukčné Prvky Rozdeľovača a Schematické Zloženie

Typická schéma rozdeľovača pre vykurovací systém zahŕňa:

• Dvojcentimetrová rúrka so snímačom teploty na pripojenie prívodných potrubí.
• Kompletné pripojenie s nastaviteľným obtokom pre spätný chod vody do kotla a späť k vykurovacím telesám.
• Termostatický mixér na reguláciu teploty vody, cirkulujúcej v systéme (regulovaný v teplotnom rozsahu od 18 °C do 55 °C).
• Šablóna na inštaláciu obehového čerpadla s výstupnou vzdialenosťou medzi pripojeniami 130 mm.
• Bezpečnostný termostat so sondou s nastaviteľnou teplotou od 10 do 90 °C (odporúčaná 60 °C), ktorý obmedzuje teplotu prívodu zatvorením obehového čerpadla po dosiahnutí nastavenej teploty.
• Medziľahlé pripojenie s automatickým odvzdušňovacím ventilom, bimetalický teplomer so stupnicou od 0 do 80 °C na odčítanie teploty prietoku zmiešanej vody v slučkách a vypúšťacím kohútikom.
• Predmontované chrómované mosadzné rozdeľovače s prírubou a prietokomerom na inštaláciu s vymeniteľnými tryskami pre medené, plastové a viacvrstvové potrubia.
• Ručný odvzdušňovací ventil.
• Chrómované mosadzné rozdeľovače s prírubou a integrovanými ventilmi (zberače vody).
• Medzipripojenie s automatickým odvzdušňovacím ventilom, bimetalický teplotný snímač so stupnicou od 0 do 80 °C na odčítanie teploty vody vracajúcej sa z vykurovacích telies a vypúšťacieho ventilu.
• Spätné pripojenie so zabudovaným spätným ventilom na rozvod v zmiešavacom a spätnom potrubí do kotla.
• Koleno s manuálnym odvzdušňovacím ventilom.
• Pripojenie spätného potrubia k kotlu.
• Termoelektrické rozdeľovače na dodávku do vysokoteplotného pracovného systému (radiátory).
• Termoelektrické kolektory pre návrat z vysokoteplotného prevádzkového systému (radiátory).

Výhody a Nevýhody Systémov s Rozdeľovačmi

Výhody

• Nepretržitý a rovnomerný prívod tepla: Pomocou rozdeľovača sa dosiahne rovnaký tlak vo všetkých vykurovacích telesách a teplota v celom dome bude rovnaká.
• Možnosť úpravy tepla (zónovanie): Vykurovací systém sa stáva veľmi flexibilným. Napríklad, ak určitá miestnosť istý čas nevyžaduje vykurovanie, možno ju vypnúť. Okrem chladiča je možné odpojiť aj potrubie, čo zníži tepelné straty na 0. Inštalácia s rozdeľovačmi má vynikajúce uplatnenie pri rozdelení vykurovacej sústavy do zón (obvykle denná a nočná zóna).
• Vysoká udržiavateľnosť: Každý z prvkov systému je nahraditeľný.
• Energetická výhodnosť: Nevyžadujú si zväčšené priemery potrubia vedúceho od rozdeľovača k výhrevným telesám, sú tu nižšie energetické straty a je potrebný nižší využiteľný výtlak pre čerpadlá.
• Jednoduchšia montáž: U týchto systémov je ideálne použitie medených alebo plastových trubiek, čo zjednodušuje montáž vďaka ľahkej ohybnosti materiálov a možnosti rýchleho uvedenia do prevádzky, čo znamená zníženie nákladov. Zapojenia na rozdeľovač a na výhrevné telesá sa realizujú pomocou spojok s mechanickým zaistením, čo eliminuje nutnosť zásahu špecialistov (napríklad pri zváraní).
• Konštantná teplota na vstupe: Teplota na vstupe do výhrevných telies je takmer konštantná.

Nevýhody

• Počiatočné náklady: Hlavnou nevýhodou sú počiatočné náklady na inštaláciu, ktoré zahŕňajú nákup materiálov. Z tohto dôvodu nebude inštalácia rozdeľovača na vykurovanie vždy relevantná; niekedy je lepšie zostať pri štandardnom dvojrúrkovom systéme.
• Zložitejší spôsob dimenzovania: Oproti, napríklad, jednotrubkovým inštaláciám.
• Nevyhnutnosť nezávislých okruhov: Pre každé výhrevné teleso je nutné realizovať nezávislý okruh, čo obmedzuje rozsah aplikácií tohto riešenia.
• Zvýšené náklady na murárske práce: Rozdeľovače sa zväčša umiestňujú do príslušnej kazety, ktorá sa vo väčšine prípadov zabuduje do steny.
• Dlhšie rozvodné potrubie: V porovnaní s inými inštaláciami je riešenie s použitím rozdeľovačov spojené s použitím dlhšieho rozvodného potrubia pre všetky derivácie a pre zapojenie výhrevných telies, napriek tomu sa používajú menšie priemery trubiek.

Inštalácia Rozdeľovača pre Radiátorové Vykurovanie

Výber Správnej Polohy a Praktické Tipy

Jednou z najdôležitejších zásad pri projektovaní rozdeľovačov je voľba správnej polohy voči vykurovacím telesám. Rozdeľovač musí byť umiestnený tak, aby boli prípojky k jednotlivým terminálom čo najkratšie, aby nedochádzalo k nadmernému narušeniu hydraulickej rovnováhy v obvode a zároveň aby rozmiestnenie jednotlivých komponentov prípadnú nerovnováhu kompenzovalo. Ku kazete s rozdeľovačom by mal byť jednoduchý prístup pre kontrolu, preto ho umiestňujeme na ľahko prístupné miesto.

Ďalšie dôležité zásady inštalácie zahŕňajú:

• Pokiaľ je to možné, platí zásada neumiestňovať žiadne spojenia kryté v stene alebo dlážke.
• Vždy je vhodné potrubie vhodným spôsobom izolovať.
• Po položení potrubia - pred aplikáciou cementového poteru - je vhodné zaistiť ochranu potrubia, napríklad malým množstvom malty.

Špecifiká Inštalácie a Armatúry

V niektorých prípadoch sa používajú "dvojtrubkové" ventily, čím sa možno vyhnúť vybúravaniu dier do stien pre montáž termostatických a odpájacích ventilov, najmä ak je radiátor umiestnený do niky pod oknom. Taktiež je možné zmeniť rozmer radiátora, aby sa predimenzovaním zvýšila účinnosť kondenzačných kotlov.

Pre správne fungovanie a skryté umiestnenie potrubia sa pri novostavbách alebo dôkladných rekonštrukciách inštalácie vykonávajú väčšinou so skrytým umiestnením rúrok, ktoré sú zabudované v podlahách a múroch.

Pomocné Komponenty a ich Úloha

Termoelektrický Pohon

Termoelektrický pohon je zariadenie, ktoré umožňuje presnú reguláciu teploty v miestnostiach tým, že ovláda prevádzku vykurovacích zariadení. Zatvára alebo otvára ventily namontované na vykurovacích rozdeľovačoch.

Princíp fungovania: Pohon otvára alebo zatvára ventil na základe signálu vyslaného centrálnou jednotkou do relé, ktoré prenášaním napätia spôsobí zopnutie alebo vypnutie pohonu. Ak teplota v miestnosti prekročí naprogramovanú hodnotu, relé sa vypne a stratou napätia v pohone dôjde k uzavretiu ventilu, čím sa preruší prívod vykurovacieho média. Pokles teploty pod nastavenú hodnotu však spôsobí otvorenie pohonu, t.j. obnovenie prietoku vykurovacieho média. Modely sú obvykle normálne zatvorené (NC).

Inštalácia: Termoelektrické pohony sa montujú priamo na rozdeľovač. Inštalácia spočíva v montáži matice pohonu na závit ventilu alebo rozvádzača a vykonaní správneho elektrického pripojenia podľa pokynov. Dôležité je použiť iba silu ruky, aby nedošlo k poškodeniu zariadenia.

Výber: Pri výbere je dôležitá kompatibilita (závit M28 alebo M30), podporované napätie, čas otvorenia a beznapäťový stav. Doplnkové funkcie ako indikátor polohy ventilu môžu byť tiež užitočné.

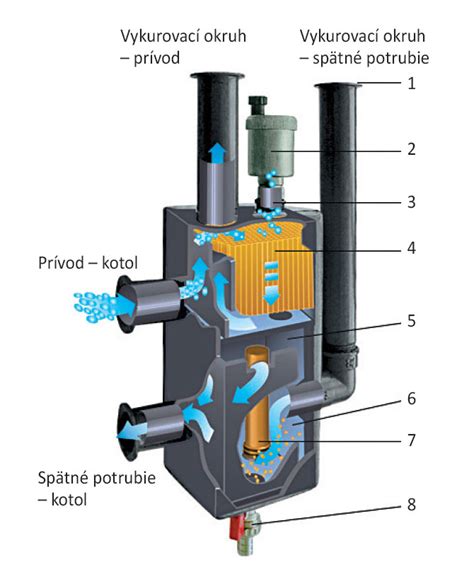

Hydraulická Šípka

Hydraulické separátory (šípky) sú kompaktné, ekonomické jednotky, ktoré umožňujú rýchlu a efektívnu inštaláciu primárnych/sekundárnych potrubí pre mnoho rôznych kotlov. Sú obzvlášť vhodné pre moderné kotly, ktoré majú zvyčajne vyšší odpor prúdenia.

Účel: Hydraulická šípka znižuje prietok v nádobe, čo umožňuje dve sekundárne funkcie v jednom zariadení - odstraňovanie vzduchu a odstraňovanie nečistôt. Vykonáva hlavnú funkciu odstraňovania vzduchu a kontaminantov spolu s hydraulickým oddelením bez pridania potrubných spojov. Magnetické odstraňovanie nečistôt je štvrtá funkcia, obzvlášť účinná pre staršie systémy, ktoré môžu obsahovať veľké množstvo železných a oceľových častíc.

Iné Pomocné Prvky

K správnemu fungovaniu systému prispievajú aj ďalšie pomocné prvky, ako sú odvzdušňovacie otvory a prietokomery, ktoré pomáhajú monitorovať a riadiť fungovanie systému. Hoci pridávajú hodnotu produktu, ich prítomnosť je pre efektívnu prevádzku kľúčová.

Výber Rozdeľovača pre Radiátorové Vykurovanie

Rozdeľovače pre distribučné skupiny radiátorov sú si svojím dizajnom dosť podobné. Výber medzi manuálnym a automatickým mechanizmom je otázkou vlastného pohodlia a nákladov. Pre radiátory automatizácia nie je vždy nevyhnutná a dá sa pridať aj neskôr.

Materiál

Materiál rozdeľovača je kľúčový pre jeho životnosť a odolnosť:

• Oceľ: Výrobky z tohto materiálu sú veľmi odolné a drahé. Sú určené pre tých, ktorí chcú získať kvalitný zberač na dlhú dobu. Takéto hrebene sú schopné odolávať veľmi vysokému tlaku.
• Mosadz: Kolektor vyrobený z tohto materiálu má vynikajúce vlastnosti a prijateľnú cenu. Ide o najbežnejší typ, pomerne odolný a cenovo dostupnejší ako oceľ. Mosadzné rozdeľovače podlahového vykurovania (a rovnako aj pre radiátory) sa vyznačujú vysokou odolnosťou, veľkou odolnosťou voči korózii a mechanickému opotrebeniu.
• Polyméry (napr. polypropylén): Tieto výrobky sa vyznačujú nízkou cenou, ale vo všetkých vlastnostiach sú horšie ako predchádzajúce typy. Montáž kolektora z polypropylénu ručne je bežná vďaka izolačným vlastnostiam týchto rúr, vyžaduje si však znalosti a zručnosti. Ak takéto zariadenie zlyhá, môže byť oprava drahšia.
• Nerezová oceľ: Rozdeľovače z nehrdzavejúcej ocele vykazujú dobré vlastnosti, vrátane vysokej odolnosti voči korózii a oxidácii, sú pevnejšie ako mosadz a zaisťujú jednoduchú výrobu a čistenie.

Najlepšou voľbou je často mosadzný výrobok, ktorý ponúka dobrý pomer ceny a kvality.

Prípustný Tlak

Tento indikátor udáva silu rozdeľovača. Pre veľké vykurovacie systémy bude potrebný rozdeľovač schopný odolať väčšiemu tlaku. Ak potrebujete vykurovať malú miestnosť, postačí slabší a lacnejší rozdeľovač.

Kapacita a Priemer

Kapacita a priemer ovplyvňujú objem chladiacej kvapaliny. Čím vyšší je tento ukazovateľ, tým väčšia je veľkosť nainštalovaného radiátora alebo konvektora. Tento ukazovateľ bude tvoriť aj náklady na zariadenie. Nosníky rozdeľovačov sa môžu vyskytovať v niekoľkých veľkostiach, napríklad 3/4", 1", 5/4", 3/2" alebo dokonca 2". Najčastejšie sa využívajú nosníky s priemerom 1" (väčšie modely sú skôr v priemyselných budovách). Veľkosť nosníka má vplyv na prúdenie vykurovacieho média a celkovú výkonnosť systému.

Optimalizácia Vykurovacieho Systému a Úspory

Všeobecné Tipy pre Úsporu Energie

• Neprekurovanie: Preverte si, či dom alebo jednotlivé miestnosti zbytočne neprekurujete v čase, keď sa v nich nezdržiavate. Ak ste cez deň v práci, môžete znížiť teplotu vo väčšine domu na nutné minimum.
• Ekvitermická regulácia: Ak to váš kotol a termostat umožňujú, používajte ekvitermickú reguláciu. Tá meria vonkajšiu teplotu a podľa nej nastavuje priamo teplotu vykurovacej vody. Obzvlášť pri súčasných teplejších zimách ušetrí množstvo nákladov pri zachovaní tepelnej pohody.
• Moderné termostaty: Starý termostat môže byť opotrebovaný a merať či nastavovať teplotu nesprávne. Moderné elektronické termostaty (digitálne alebo inteligentné) dokážu teplotu snímať a regulovať presnejšie. Je dôležité vedieť, že nie každý termostat funguje s každým kotlom.
• Izolácia potrubí: Z potrubí, cez ktoré tečie vykurovacia voda, môžete strácať nezanedbateľné množstvo tepla. Vymeňte starú izoláciu za novú, pretože súčasné izolačné materiály majú omnoho lepšie vlastnosti.
• Moderné obehové čerpadlá: Obehové čerpadlo môže bežať aj 4 000 prevádzkových hodín ročne. Moderné obehové čerpadlá pomáhajú hydraulicky vyregulovať systém jednoduchšie, pretože vedia meniť svoje otáčky a tým aj rýchlosť prúdenia vody.
• Hydraulické vyregulovanie: Ak nie je potrubná sieť správne hydraulicky vyregulovaná, nemusia byť všetky vykurovacie plochy riadne zásobované teplom. Miestnosti ďalej od kotla budú príliš chladné, bližšie miestnosti zase prekúrené. Takýto vykurovací systém pracuje neefektívne a má vyššiu spotrebu energie. Rovnomerná teplota vo všetkých miestnostiach prináša aj vyšší tepelný komfort.

Zónovanie a Hybridné Systémy

Inštalácia s rozdeľovačmi má vynikajúce uplatnenie pri rozdelení vykurovacej sústavy do zón (napríklad denná a nočná zóna). Týmto spôsobom sa dosiahne optimálne samostatné vykurovanie radiátorov, ktoré sú od seba nezávislé.

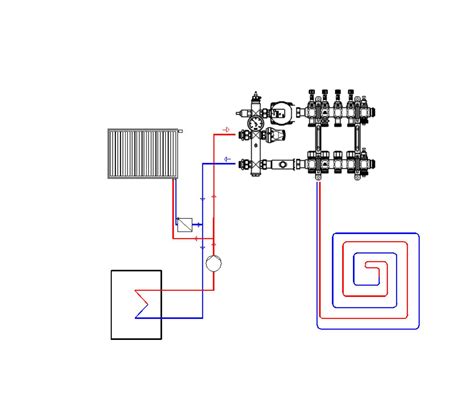

V budovách s nízkou tepelnou potrebou je možné použiť len podlahové vykurovanie. Naopak, v starých budovách s veľkou tepelnou potrebou podlahovka nemusí stačiť - optimálny môže byť kombinovaný systém s radiátormi. Pri kombinácii podlahového kúrenia s radiátormi je rozdeľovač vybavený dodatočnými ventilmi a regulátormi, ktoré sú zodpovedné za reguláciu prívodu teplej vody do príslušných vykurovacích zariadení.

Mnohí dodávatelia odporúčajú namiesto použitia jedného rozdeľovača pre podlahovku a radiátory, použiť dva oddelené rozdeľovače. To má svoj zmysel, pretože tieto okruhy vyžadujú úplne odlišné zásobovanie teplotou. Slučky podlahového vykurovania by mali byť zásobované teplotou v rozmedzí 30-35°C, zatiaľ čo radiátory zvyčajne vyžadujú teplotu 45-55°C. Dobrým riešením môže byť nastavenie zásobovania zdroja tepla na vyššiu teplotu (pre radiátory) a pred rozdeľovačom podlahového vykurovania potom inštalácia ďalšieho termostatického ventilu, ktorý premieša vodu tak, aby dosiahla požadovanú nižšiu teplotu pre podlahové vykurovanie.

Výrobcovia a Značky

Medzi najlepších výrobcov vykurovacích rozdeľovačov patria nemecké spoločnosti ako Oventrop a Rehau, ktoré sú známe svojou kvalitou a spoľahlivosťou.

Pre systémy s inteligentnou reguláciou, napríklad NEA SMART 2.0 od REHAU, je možné dosiahnuť úspory energie až o 20 % vďaka inteligentným funkciám ako Geofencing, rozpoznávanie otvárania okien a režim šetrenia energie. Tieto systémy dokážu ponúknuť maximálny komfort s vždy správnou a príjemnou teplotou a prispôsobiť sa vykurovaciemu a používateľskému správaniu zákazníkov.
