Tepelné čerpadlá predstavujú moderné a efektívne riešenie pre reguláciu vnútorného prostredia, pričom ich využitie nie je obmedzené len na vykurovanie. Mnohých možno prekvapí, že tepelné čerpadlo môže slúžiť aj ako zdroj chladu. Hoci sa tento typ zariadení často označuje ako "tepelné", ich primárnou funkciou je premena tepelnej energie z okolia (vody, zeme, vzduchu) na teplo alebo chlad pre potreby interiéru. Tepelné čerpadlá sú ideálnymi partnermi pre sálavé plošné systémy, ako je stropné chladenie a vykurovanie, práve vďaka tomu, že pracujú s relatívne nízkymi prevádzkovými teplotami médií.
Princípy sálavého vykurovania a chladenia
Plošné sálavé vykurovacie systémy sú charakteristické nízkou teplotou vykurovacieho média, zvyčajne vody, ktorá sa pohybuje v rozmedzí 35 až 45 °C. Naopak, plošné sálavé chladiace systémy, aj keď sú označované ako vysokoteplotné v kontexte chladenia, pracujú s chladiacim médiom o vyššej teplote v porovnaní s tradičnými klimatizáciami. Princíp fungovania stropného chladenia spočíva v zdieľaní a odovzdávaní chladu prostredníctvom sálania. Limitná hodnota teploty chladiacej vody je presne definovaná a závisí od viacerých faktorov, vrátane optimálnych a operatívnych teplôt v chladenej miestnosti a individuálneho vnímania tepelného komfortu.
Tepelné čerpadlo je zodpovedné za dodávanie chladiacej vody do rúrok chladiaceho systému na požadovanú teplotu. V kontexte novostavieb, kde sú kladené prísne požiadavky na energetickú náročnosť, sa tepelné čerpadlo stáva prvou voľbou. Tam, kde to podmienky umožňujú, nemá tepelné čerpadlo ako zdroj tepelnej energie konkurenciu. Pasívne systémy tepelných čerpadiel v kombinácii so stropným sálavým chladením môžu dosiahnuť až desaťnásobne vyššiu účinnosť v porovnaní s aktívnymi systémami chladenia.
Renesancia sálavých systémov a úloha tepelného čerpadla
V súčasnosti sme svedkami renesancie používania sálavých teplovodných systémov, ktoré zahŕňajú podlahové, stenové a stropné vykurovanie, ale aj nevyhnutné chladenie v našich klimatických podmienkach. Tepelné čerpadlo je pre tieto systémy ideálnym zdrojom energie. Na rozdiel od konvenčných palív, ako plyn či elektrina, ktoré sa používajú na vykurovanie, tepelné čerpadlo dokáže zabezpečiť aj chladenie interiéru, čo bežné či kondenzačné kotly nedokážu.
Systémy stenového vykurovania a chladenia vytvárajú v priestore teplotne homogénne pole s ideálnym vertikálnym rozložením teploty, čím prinášajú maximálny komfort. Stropné chladenie odbúrava tepelnú záťaž najprirodzenejším spôsobom - sálaním. Ochladzovanie prebieha jemným sálaním medzi chladiacou plochou stropu a všetkými teplejšími plochami v miestnosti, vrátane človeka, na rozdiel od klasickej klimatizácie, ktorá môže spôsobovať prievan.
Systémy Gabotherm® pre efektívne vykurovanie a chladenie
Spoločnosť Gabotherm® ponúka inovatívne systémy pre stenové a stropné vykurovanie a chladenie:
- Gabotherm® WR 8 - mokrý systém: Využíva polybuténovú rúrku Gabotherm® hetta s priemerom 8 mm, ktorá umožňuje rýchlu regulačnú odozvu a presné nastavenie požadovanej teploty interiéru. Systém poskytuje výhody pri vykurovaní aj chladení, najmä studené sálanie bez prievanu.
- Gabotherm® WR 12 - mokrý systém: Používa polybuténové rúrky Gabotherm® hetta s priemerom 12 mm, ktoré taktiež zabezpečujú rýchlu regulačnú odozvu a presné nastavenie teploty.
- Gabotherm® KPI 10 - suchý systém: Využíva polybuténové rúrky Gabotherm® hetta s priemerom 10 mm, umožňujúce rýchlu regulačnú odozvu a presné nastavenie teploty, s výhodami chladenia bez prievanu.
Pri použití rúrok Gabotherm® hetta nie je potrebné temperovať alebo vykurovať pred ani počas omietania. Systémy sa vyznačujú veľmi nízkym objemom vykurovacej vody (0,5 l na 1 m2 výhrevnej plochy), čo prispieva k ich rýchlej odozve.

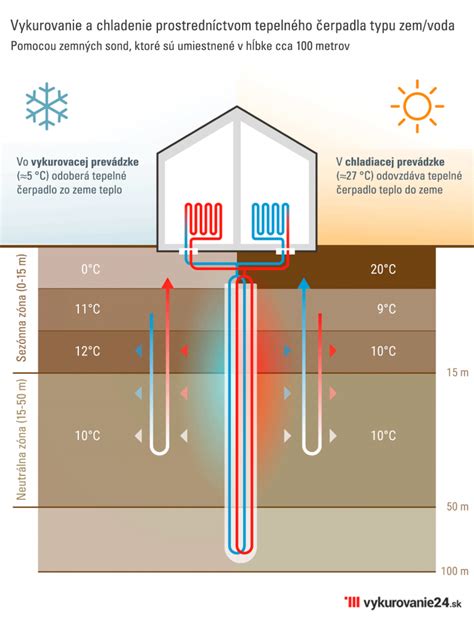

Pasívne a aktívne chladenie pomocou tepelného čerpadla
Tepelné čerpadlo je nielen ekologický vykurovací systém, ale aj všestranne použiteľné zariadenie schopné temperovať vzduch v teplejších mesiacoch. Existujú dva hlavné spôsoby chladenia:
- Pasívne chladenie: Funguje v kombinácii s tepelnými čerpadlami zem/voda alebo voda/voda. V tomto procese tepelné čerpadlo (bez zapnutého kompresora) využíva prirodzenú teplotu okolia (zem, podzemná voda) na ochladenie vykurovacieho okruhu prostredníctvom výmenníka tepla. Na tento účel je potrebný tzv. NC-Box. Pasívne chladenie dokáže znížiť teplotu v miestnosti približne o tri stupne Celzia a jeho prevádzka je takmer bez nákladov na energiu.
- Aktívne chladenie: Pri tomto type sa funkcia tepelného čerpadla jednoducho obráti. Vnútorný cyklus chladiva je obrátený, čím tepelné čerpadlo aktívne vytvára chladiaci výkon. Aktívne chladenie je možné s tepelnými čerpadlami zem/voda, vzduch/voda aj voda/voda. Ako chladiace plochy sa často používajú ventilátorové konvektory alebo podlahové a/alebo stenové vykurovacie systémy. Teplo odobraté z miestností sa môže vrátiť do zdroja tepla alebo použiť na ohrev teplej vody.
Výhody stropného chladenia s tepelným čerpadlom
Stropné chladenie s tepelným čerpadlom je zdravá a efektívna alternatíva k štandardným klimatizačným systémom. Premení celý strop na chladiacu jednotku, čím vytvára rovnomernú a príjemnú izbovú teplotu bez prievanu. Tento systém je vhodný pre rôzne typy objektov, od malých bytov po veľké kancelárie.
Hlavné výhody stropného chladenia tepelným čerpadlom zahŕňajú:
- Energetická úspornosť
- Flexibilita
- Kompaktný a nenápadný dizajn
- Skvelé technologické vlastnosti
- Ideálne pre veľké priestory
- Funkcie filtrácie vzduchu
- Nezaberajú miesto na podlahe alebo stene
- Tichá prevádzka
- Zdravé prostredie bez prievanu
- Možnosť významných úspor na prevádzkových nákladoch
- Umožňuje individuálnu reguláciu teploty v každej miestnosti
Na rozdiel od klimatizačných jednotiek, stropné chladenie neprefukuje cez miestnosť studený vzduch, ale funguje na princípe sálavej výmeny tepla. To umožňuje telu pomaly sa adaptovať na teplotný rozdiel medzi exteriérom a príjemne chladnou miestnosťou, čím sa predchádza teplotnému šoku.
Frig product - vykurovania a chladenia
Aplikácie stropného chladenia
Stropné chladenie nachádza uplatnenie v širokej škále priestorov:
- Kancelárie
- Zasadacie miestnosti
- Nové budovy
- Staré budovy (po rekonštrukcii)
- Obytné domy a byty
- Podkrovné prístavby
- Zdravotnícke zariadenia
Dobre izolovaný dom s efektívnou akumulačnou hmotou znižuje energetickú náročnosť chladenia miestností.
Ako funguje stropné chladenie?
"Chladiaci strop" funguje na základe zdravej výmeny sálavého tepla. Tepelné čerpadlo, ktoré získava energiu z okolia, ochladzuje vodu cirkulujúcu v rúrkach zabudovaných v strope na teplotu 16-20 °C. Táto chladná voda ochladí plochu stropu, ktorá následne odovzdáva chlad celej miestnosti prostredníctvom sálania. Pri chladení chladný vzduch prirodzene klesá, zatiaľ čo teplý stúpa k stropu, čím sa zabezpečuje efektívna cirkulácia a rovnomerná teplota bez prievanu. Systém pracuje ticho a môže bežať aj počas noci.
Kľúčové vlastnosti a výhody stropného chladenia:
- Sálavý povrch zostáva nerušený nábytkom.
- Bez prievanu - nevíri prach okolo.
- Tichá prevádzka - môže bežať aj počas noci.
- Kombinácia funkcií vykurovania, chladenia, akustickej funkcie a hotovej steny.
- Pohodlná klíma v miestnosti vďaka výmene tepla.
- Individuálna regulácia teploty pre každú miestnosť.
- Úspora miesta - žiadne obťažujúce klimatizačné jednotky na stenách.
- Úspora nákladov na energiu - až 30 %.
- Bezúdržbový systém.
Porovnanie aktívneho a pasívneho chladenia
Existujú dva hlavné typy chladenia pomocou tepelného čerpadla: aktívne a pasívne. Oba majú svoje špecifické výhody, nevýhody, účinnosť a prevádzkové náklady.
Aktívne chladenie
Pri aktívnom chladení tepelné čerpadlo aktívne vytvára chladiaci výkon, podobne ako chladnička. Proces je zvyčajne zabezpečený reverzným chodom tepelného čerpadla a zabudovaným kompresorom. Tepelné čerpadlá vzduch-voda a vzduch-vzduch sú často využívané pre aktívne chladenie. Tento proces vyžaduje elektrickú energiu zo siete, avšak vďaka vysokej účinnosti sú prevádzkové náklady relatívne nízke. Pre ešte vyššiu úsporu je možné kombinovať tepelné čerpadlo s fotovoltaikou.
Aktívne chladenie je účinnejšie a lepšie ovládateľné ako pasívne. Reverzný ventil umožňuje zmenu smeru toku chladiacej kvapaliny, čím sa čerpadlo prepína medzi režimom klimatizácie a vykurovania. Pri aktívnom chladení je stupeň chladenia prakticky neobmedzený a je možné nastaviť ľubovoľnú požadovanú teplotu, hoci väčšina jednotiek je obmedzená na 16-18 °C.
Pasívne chladenie
Pasívne chladenie využíva prirodzenú teplotu okolia. Teplo z interiéru sa odvedie a následne odvádza von, napríklad do zeme alebo do podzemnej vody, v závislosti od typu tepelného čerpadla (zem-voda, voda-voda). Výhodou je, že kompresor nemusí byť v prevádzke, čo výrazne znižuje prevádzkové náklady - chladenie prebieha takmer zadarmo, s potrebou len chodu obehového čerpadla. Pasívne chladenie však nie je možné s tepelnými čerpadlami, ktoré nemajú reverzný ventil, a ponúka len obmedzený teplotný rozdiel oproti vonkajšej teplote (približne 6 °C).
Pri pasívnom chladení, ak je vonku 30 °C, je možné v miestnosti dosiahnuť teplotu približne 24 °C. Tepelné čerpadlá zem-voda a voda-voda, ktoré sú cenovo náročnejšie, sú vhodné pre pasívne chladenie.
Vhodné a nevhodné systémy pre chladenie tepelným čerpadlom
Pri výbere systému pre chladenie tepelným čerpadlom je dôležité zvážiť jeho kompatibilitu s existujúcou vykurovacou sústavou.
Vhodné systémy
- Podlahové kúrenie: S obmedzeniami je vhodné aj pre chladenie. Chlad sa rovnomerne rozloží po celej miestnosti, čím sa zabezpečí komfort bez prievanu a hluku.
- Stropné chladenie: Využíva rúrkový register v strope, podobne ako podlahové vykurovanie, kde prúdi chladná kvapalina. Veľká chladiaca plocha stropu umožňuje efektívne ochladenie interiéru aj pri vyššej teplote chladiacej vody (okolo 16 °C), čím sa predchádza kondenzácii.
- Fan-coil jednotky: Tieto jednotky, pozostávajúce z výmenníka tepla a ventilátora, využívajú studenú vodu na ochladzovanie vzduchu, ktorý následne vháňajú do miestnosti. Fan-coily môžu okrem chladenia aj odvlhčovať vzduch alebo vykurovať v zime. Sú kompatibilné s tepelnými čerpadlami vzduch-voda.
Nevhodné systémy
- Klasické radiátory: Sú primárne navrhnuté na vykurovanie a ich účinnosť pri chladení je príliš nízka. Neprenášajú chlad do okolia efektívne a hrozí kondenzácia vlhkosti na ich povrchu.
Pri chladení stropom je dôležité, aby teplota stropu bola vyššia ako teplota rosného bodu v miestnosti, aby sa predišlo kondenzácii a tvorbe plesní. Veľkosť chladiacej plochy je kľúčová pre dosiahnutie príjemnej teploty v interiéri.
Výhody chladenia tepelným čerpadlom
Chladenie pomocou tepelného čerpadla prináša spotrebiteľom viacero výhod:
- Energetická efektivita: Tepelné čerpadlá sú vysoko energeticky efektívne, pričom dokážu dodať niekoľkonásobne viac chladu alebo tepla, než spotrebujú energie (účinnosť až 350 %).
- Flexibilita: Jediný prístroj pokrýva viacero funkcií - vykurovanie, chladenie a prípravu teplej vody, s možnosťou ľahkej regulácie každej funkcie.
- Ekologickosť: Tepelné čerpadlá využívajú obnoviteľné zdroje energie a neprodukujú žiadne škodlivé emisie.
- Nízke prevádzkové náklady: V porovnaní s klasickou klimatizáciou môžu prevádzkové náklady na elektrinu dosiahnuť len 10-20 %.
- Moderný a nízko nenákladný spôsob chladenia.
Pri výbere tepelného čerpadla je dôležité zohľadniť, či má reverzný chod, ktorý umožňuje vykurovanie v zime a chladenie v lete. Dôležitými faktormi sú tiež veľkosť a izolácia rodinného domu.
Všetky tepelné čerpadlá GRUBMANN majú reverzný chod, čím umožňujú vykurovanie aj chladenie. V súvislosti s klimatickými zmenami a rastúcimi cenami energií sa hľadanie alternatívnych a efektívnych riešení pre reguláciu vnútornej klímy stáva čoraz dôležitejším.
