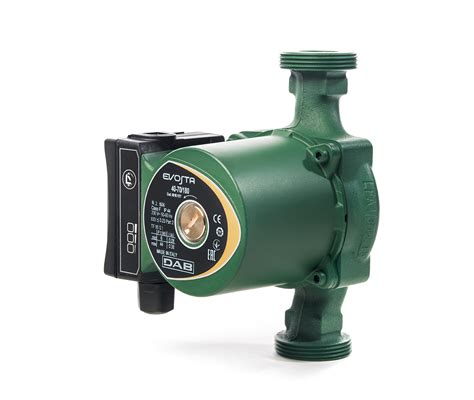

Obehové čerpadlá EVOSTA2 so synchrónnym motorom s permanentným magnetom a frekvenčným meničom sú špeciálne navrhnuté pre vykurovacie a klimatizačné systémy. Tento rad čerpadiel zaisťuje vysokú účinnosť vo všetkých aplikáciách a prináša výraznú úsporu energie.
Kľúčovou vlastnosťou čerpadla EVOSTA2 je jeho elektronické zariadenie, ktoré detekuje zmeny tlaku v systéme. Na základe týchto detekcií automaticky prispôsobuje svoj výkon, čím zabezpečuje maximálnu účinnosť pri minimálnej spotrebe energie. Táto funkcia je mimoriadne dôležitá pre optimálnu prevádzku vykurovacích a klimatizačných systémov.
EVOSTA2 je tiež ideálnou voľbou pre nahradenie starších trojstupňových obehových čerpadiel. Vďaka zachovaniu rovnakej stavebnej dĺžky a pripojenia ako napríklad pri rade VA, ich inštalácia predstavuje jednoduchú náhradu. Tieto čerpadlá sú schopné pokryť výtlak v rozsahu od 4,5 do 6 metrov, čím pokrývajú široké spektrum potrieb.
Všetky modely EVOSTA2 sú vybavené odvzdušňovacou zátkou, ktorá umožňuje jednoduché odvzdušnenie systému. Okrem toho, táto zátka slúži aj na umožnenie ručného uvoľnenia hriadeľa motora v prípade potreby.
EVOSTA2 sa ovláda pomocou jedného sekvenčného tlačidla, ktoré zjednodušuje všetky nastavenia. Toto tlačidlo spolu s odvzdušňovacou zátkou sú umiestnené na čelnom paneli pre ľahký prístup.
Technické parametre a vlastnosti
Čerpadlá radu EVOSTA2 ponúkajú nasledujúce technické parametre:
- Prevádzkový rozsah: od 0,4 do 3,6 m³/h
- Maximálny výtlak: až do 6,9 metrov
- Rozsah teploty kvapaliny: od -10 °C do 110 °C
- Pripojovací závit: 6/4"
- Pracovný tlak: 10 bar (1000 kPa)
- Stupeň krytia: IPX5
- Trieda izolácie: F
- Inštalácia: s horizontálnou polohou hriadeľa motora
- Napätie: 230V, 50/60 Hz
Čerpaná kvapalina musí byť čistá, bez pevných látok a minerálnych olejov, s nízkou viskozitou a chemicky neutrálnou, s vlastnosťami blízkymi vode. Pre systémy s obsahom glykolu je maximálny prípustný obsah 30%.
Pokročilé funkcie a aplikácie
Obehové čerpadlá EVOSTA2 sú navrhnuté pre široké spektrum aplikácií, vrátane:
- Vykurovacie systémy: Zabezpečujú efektívnu cirkuláciu vykurovacej vody.
- Cirkulácia teplej vody: Verzia SAN je špeciálne určená pre tieto účely.
- Klimatizačné systémy: Zabezpečujú optimálnu cirkuláciu chladiaceho média.
Rad EVOSTA2 predstavuje najnovšiu evolúciu v oblasti spoľahlivosti, komfortu a jednoduchosti použitia a údržby. Sú označované ako prvé inteligentné obehové čerpadlá, ktoré ponúkajú jedinečné vlastnosti, ako sú zlepšený výkon systémov, kompaktné rozmery, vysoká kvalita spracovania, inovatívne materiály a technické riešenia. Tieto faktory robia z produktov radu EVOSTA nielen vysoko účinné a spoľahlivé, ale aj jednoducho inštalovateľné.
Stupeň krytia IPX5 zaručuje ochranu proti vniknutiu vody do mechaniky a elektroniky, ako aj zamedzenie prístupu vlhkosti. Tento stupeň krytia je overovaný testovaním pomocou prúdu striekajúcej vody z trysky s priemerom 6,3 mm na potenciálne zraniteľné miesta a otvory.
Čerpadlá EVOSTA2 a EVOSTA3 sú navrhnuté s čelnou elektronikou a odvzdušňovacou zátkou, čo umožňuje ľahký prístup k hriadeľu pre prípadné odblokovanie.
Verzia EVOSTA SOL PWM je špeciálne vhodná pre všetky typy solárnych systémov. Navyše, môže byť riadená z externej riadiacej jednotky pomocou digitálneho signálu PWM, čo umožňuje pokročilé programovanie a optimalizáciu.
DAB Evosta 3 - nastavení | RedEd.cz - čerpací technika
Porovnanie s predchádzajúcimi generáciami a súvisiace produkty
Technologický vývoj spoločnosti DAB umožnil výrazne zmenšiť rozmery čerpadiel radu EVOSTA3 v porovnaní s predchádzajúcimi modelmi, ako sú EVOSTON, či s konkurenčnými značkami. Tieto čerpadlá sú výsledkom "výroby 4.0 DAB" a predstavujú dokonalé spojenie sily mechanických čerpadiel s výhodami elektronických.
Rad obehových čerpadiel EVOPLUS dopĺňa kompletný sortiment výrobcu DAB PUMPS pre použitie nielen v domácnostiach, ale aj v komerčných a priemyselných sektoroch. Elektronický systém týchto čerpadiel monitoruje všetky hydraulické parametre v systéme a automaticky prispôsobuje výkon čerpadla, čím zaisťuje plnú funkčnosť pri minimálnych energetických nárokoch.
Je dôležité poznamenať, že žiadna moderná technológia čerpadiel si nedokáže poradiť s nečistotami v cirkulujúcej vode, ktoré môžu spôsobiť rýchle opotrebenie. Pre ochranu čerpadiel a predĺženie ich životnosti sa odporúča používať magnetické filtre. Tieto filtre, vybavené silným permanentným magnetom, separujú nečistoty ako piesok, častice hrdze a kovové špony. Vyskúšaná a patentovaná technológia zaručuje prakticky 100% odstránenie oxidu železnatého už pri prvom prietoku vody.
Príklady modelov a ich špecifikácie
V ponuke sa nachádzajú rôzne modely, napríklad:
- Ivar DAB EVOSTA 2 40-70/130 1": Elektronické obehové čerpadlo pre kúrenie/klimatizácie.
- Ivar DAB EVOSTA2 40-70/180 1": Elektronické obehové čerpadlo pre kúrenie/klimatizácie s inými parametrami tela čerpadla.
Špecifikácie pre tieto modely zahŕňajú:
| Parameter | Hodnota |
|---|---|
| Prevádzkový rozsah | od 0,4 do 3,6 m³/h |
| Maximálny výtlak | až do 6,9 metrov |
| Rozsah teploty kvapaliny | od -10 °C do 110 °C |
| Pracovný tlak | 10 bar (1000 kPa) |
| Stupeň krytia | IPX5 |
| Trieda izolácie | F |
| Inštalácia | s horizontálnou polohou hriadeľa motoru |
| Napätie | 1x230V/50/60 Hz |
| Čerpaná kvapalina | čistá bez pevných látok a minerálnych olejov, bez viskozity, chemicky neutrálna s vlastnosťami blízka vode (max. obsah glykolu 30%) |
Liatinové telo čerpadiel s kataforéznym lakovaním a plášť z nerezovej ocele zaisťujú odolnosť a dlhú životnosť. Vodotesná elektronika s triedou ochrany IPX5 chráni citlivé komponenty pred vonkajšími vplyvmi.
