Pri zvažovaní inštalácie alebo výmeny kondenzačného kotla je kľúčové venovať pozornosť aj systému odvodu spalín, najmä plastovému komínu. Kondenzačné kotly fungujú na odlišnom princípe ako tradičné systémy, čo si vyžaduje špecifické komínové riešenia odolné voči kondenzátu a agresívnym látkam vznikajúcim pri spaľovaní. Táto podrobná príručka sa zaoberá technickými, legislatívnymi a bezpečnostnými aspektmi plastových komínov pre kondenzačné kotly.
Možnosti plastových komínov a požiadavky na materiál
Kondenzačný (pretlakový) kotol je často spotrebičom typu C, čo znamená, že nasáva vzduch zvonku. V takom prípade je potrebné zabezpečiť systém pre prívod spaľovacieho vzduchu a odvod spalín. Mohol by sa použiť plastový komín z polypropylénového (PP) tepelne odolného potrubia pre odvod spalín. Ako druhé vonkajšie súosé (nasávacie) potrubie by sa teoreticky mohlo použiť iné potrubie, napríklad PVC kanalizačné, dilatáciou oddelené od stavby, vyvedené až nad strechu. Takéto technické riešenie by bolo neporovnateľne lacnejšie ako staticky oddelené komínové teleso s keramickými vložkami a teoreticky by mohlo zvýšiť účinnosť kotla pridaním protiprúdovej teplovýmennej plochy, ktorá by ochladzovala spaliny a predhrievala privádzaný vzduch.
Avšak, je dôležité zdôrazniť, že výber materiálu pre systém odvodu spalín je prísne regulovaný. Hliníkové komínové výrobky sa pre kondenzačné kotly použiť nedajú. Najmenší dovolený rozmer komínového prieduchu pretlakového komína je 80 mm, pričom výrobca spotrebiča môže odporučiť aj 60 mm, čo musí byť overené výpočtom. Materiálové pravidlá pre plastové odvody spalín od kondenzačných plynových kotlov upravuje najmä norma ČSN EN 14471 Komíny - Systémové komíny s plastovými vložkami.
Podľa normy musia mať komponenty plastového komína nasledujúce označenia:
- Teplotná trieda: Minimálne T120 (120°C)
- Tlaková trieda: Minimálne P1 (200 Pa)
- Odolnosť voči kondenzátu: Pre mokrú prevádzku W
- Odolnosť proti korózii: Pre plyn 1 alebo 2
- Odolnosť proti vyhoreniu sadzí: Nie je požadovaná O
- Bezpečná vzdialenosť od horľavých konštrukcií: Podľa výrobcu systému 00-50
- Ďalej trieda opláštenia (U), trieda reakcie na oheň (E) a odolnosť proti UV žiareniu (LI/LE).
Štandardné označenie je napríklad: T120 P1 W 2 O00 LI E U1. Použitie bežného PVC kanalizačného potrubia nespĺňa tieto špecifické požiadavky na teplotnú, tlakovú ani korozívnu odolnosť a je preto neprijateľné z hľadiska bezpečnosti a legislatívy.
Prečo je potrebné prevložkovanie komína pre kondenzačný kotol?
Hlavným dôvodom pre úpravu komína je špecifický spôsob práce kondenzačných kotlov. Tieto kotly využívajú teplo zo spalín na ohrev vody, čím sa znižuje ich teplota a zvyšuje sa produkcia vlhkosti. Tento proces vedie k tvorbe kondenzátu v komíne, ktorý môže byť kyslý a poškodiť bežné komínové materiály.
- Odolnosť voči kondenzátu: Kondenzačné kotly produkujú pri spaľovaní výrazne viac vlhkosti a ich spaliny majú nižšiu teplotu. Toto vedie k intenzívnejšej tvorbe kondenzátu v komíne, ktorý je často kyslý. Bežné komíny nie sú voči takejto vlhkosti a kyslosti odolné, čo môže spôsobiť ich koróziu a poškodenie. Prevložkovanie špeciálnymi materiálmi zabezpečí potrebnú odolnosť komína voči týmto vplyvom.
- Úprava priemeru komína: Moderné kondenzačné kotly často vyžadujú komíny s menším priemerom na dosiahnutie optimálnej prevádzkovej účinnosti. Vložkovanie umožňuje prispôsobiť existujúci komín tak, aby jeho priemer zodpovedal špecifickým požiadavkám kotla. Tým sa zabezpečí správny ťah spalín a efektívna prevádzka.
- Bezpečnosť a efektivita: Správne prevedené vložkovanie komína zaručuje bezpečné odvádzanie spalín z vykurovacieho systému. Tým sa predchádza potenciálnym problémom, ako je spätný ťah spalín do obytných priestorov, ktorý by mohol ohroziť zdravie a životy obyvateľov. Zároveň správne dimenzovaný a nainštalovaný komínový systém prispieva k celkovej vyššej účinnosti vykurovacieho systému a zníženiu spotreby energie.
Aké materiály sa používajú pri prevložkovaní komínov pre kondenzačné kotly?
Na vložkovanie komínov pre kondenzačné kotly sa používajú špeciálne materiály, ktoré sú odolné voči vlhkosti, kyselinám a korózii. Najčastejšie sa stretávame s nasledujúcimi typmi vložiek:
- Plastové vložky: Polypropylénové (PP) vložky sú veľmi obľúbené pre svoju vynikajúcu odolnosť voči kondenzátu a korózii. Sú vhodné pre nízke teploty spalín charakteristické pre kondenzačné kotly.
- Nerezové vložky: Špeciálne nerezové vložky sú tiež vhodnou voľbou pre kondenzačné kotly. Sú odolné voči kyselinám a korózii spôsobenej kondenzátom. Používajú sa najmä v prípadoch, keď plastové vložky nie sú vhodné, napríklad pri vyšších prevádzkových teplotách spalín.
Postup pri prevložkovaní komína pre kondenzačné kotly
Proces prevložkovania komína je odborná činnosť, ktorá by mala byť zverená profesionálom. Typický postup zahŕňa nasledujúce kroky:
- Prehliadka komína: Pred samotným vložkovaním je nevyhnutné dôkladne skontrolovať stav existujúceho komína. Na tento účel sa často používa inšpekčná kamera, ktorá odhalí prípadné praskliny, poškodenia alebo iné nedostatky.
- Výber vhodnej vložky: Na základe technických parametrov nového kotla, stavu pôvodného komína a zistených informácií sa vyberie najvhodnejší typ vložky (plastová alebo nerezová) a jej priemer.
- Inštalácia vložky: Vybraná vložka sa zavedie do komína a dôkladne sa upevní. Je dôležité zabezpečiť, aby bola vložka správne spojená s kotlom a celý systém fungoval v súlade s technickými a legislatívnymi požiadavkami.
- Kontrola a revízia: Po úspešnej inštalácii vložky sa vykonáva komplexná kontrola celej sústavy a následná revízia kominíkom alebo oprávnenou osobou. Táto kontrola potvrdzuje správnu funkčnosť a bezpečnosť celého systému.
Investícia do prevložkovania komína prináša niekoľko významných výhod, ako je zvýšená životnosť komína, bezpečnosť prevádzky a zvýšená efektivita vykurovacieho systému.

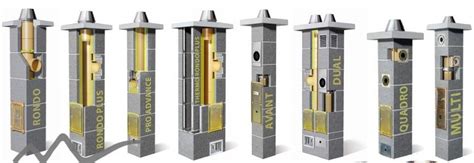

Možnosti pripojenia kondenzačného kotla na komín
Pri výbere kondenzačného kotla je dôležité zvážiť aj spôsob pripojenia na komín. Existujú rôzne typy komínových systémov určených pre kondenzačné spotrebiče:
Vzduchovo-spalinové komínové systémy
Tieto systémy sú špeciálne navrhnuté pre kondenzačné kotly a umožňujú súčasné privádzanie spaľovacieho vzduchu a odvádzanie spalín jednou koncentrickou rúrou. Existujú varianty pre vnútorné aj vonkajšie umiestnenie kotla:
- Vzduchovo-spalinový komínový systém pre interiérové použitie: Ochladzovanie vnútorného plášťa komínového systému vzduchom je výhodné pre pripojenie plynového kotla na komín vedený v interiéri.
- Vzduchovo-spalinový komínový systém pre exteriérové použitie: Komín umiestnený v exteriéri je zvyčajne z nehrdzavejúcej ocele s tepelnou izoláciou.
- Vzduchovo-spalinový komínový systém pre viacero spotrebičov: Ideálne riešenie pre pripojenie kondenzačných spotrebičov vo viacbytových domoch, kde sa využíva jedna koncentrická rúra na odvod spalín a prívod vzduchu od viacerých kotlov.
Kovové komíny
Pre kondenzačné plynové kotly sa používajú kovové komíny vyrobené z nehrdzavejúcej ocele. V závislosti od typu paliva a prevádzkového režimu sa používajú rôzne typy:
- Dvojplášťový komínový systém: Skladá sa z dvoch stien s tepelnou izoláciou medzi nimi. Je určený na odvod spalín od rôznych typov palív a môže pracovať v podtlakovej aj pretlakovej prevádzke.
- Dvojplášťový systémový komín s farebným obalom: Charakteristický farebným vonkajším obalom, určený pre pece, krby a kotly na tuhé palivá a plyn.
Na trhu sú dostupné rôzne systémy odvodu spalín, ktoré sú odolné voči kyslému kondenzátu a vhodné pre kondenzačné kotly. Patria sem napríklad:
- Jednovrstvový plastový systém odvodu dymu LAS (PPH, PPH/nerezová oceľ) s priemermi od 60 mm do 315 mm alebo ako koncentrický systém (60/100 mm do 200/300 mm).
- Plastový systém odvodu dymu CAS (PPH) ako jednovrstvový (60 mm do 315 mm) a koncentrický systém (110/160 mm do 200/300 mm).
- Plastový systém odvodu spalín LIL a LIB (PPH/nerezová oceľ) pre vnútorné prostredie.
- Plastový systém odvodu spalín LIK (PPH/PPH) pre vnútorné prostredie.
- Jednovrstvový plastový systém odvodu dymu FLEX z flexibilných hadíc, určený na vložkovanie zalomených prieduchov.
- Jednovrstvový plastový systém odvodu spalín STARR z pevných rúrok (PPH), určený na vložkovanie priamych komínových prieduchov a pre spoločné komíny viacerých pripojení plynových spotrebičov. Je vhodný pre plynové a kondenzačné kotly s max. teplotou spalín 120 °C a pre podtlakové aj pretlakové spalinové cesty.
- Trojzložkové komínové systémy EIB a EIZ pre plynné, kvapalné a pevné palivá (podtlakový aj pretlakový režim).
- Koncentrický dymovodný systém ALMEVA Double DK z nehrdzavejúcej ocele (kyselino- a vlhkostiodolná) pre plynové alebo olejové nízkoteplotné a kondenzačné kotly (max. 120 °C, podtlaková/pretlaková prevádzka). Spalinová cesta je často v súosom vyhotovení ø 60/100 mm alebo ø 80/125 mm, kde spaliny vedie vnútorná PP rúrka a vzduch sa nasáva vonkajšou.
Pri všetkých týchto systémoch je nevyhnutnosťou dokonalá tesnosť v pretlaku a odolnosť voči kondenzátu.
Vyústenie odtahu spalín na fasádu
Vyústenie odtahu spalín vodorovne cez obvodovú stenu je bežné v Európe, avšak legislatíva na Slovensku (a v Českej republike) k nemu pristupuje s obmedzeniami. Vyhláška 268/2009 Zb. v znení neskorších predpisov (česká, ale princípy sú aplikovateľné všeobecne) a slovenské normy, napríklad Vyhláška 248/2023 Z.z., ktorá upravuje výšku vyústenia komína nad terénom, stanovujú podmienky pre takéto riešenie.
Legislatívne pravidlá vyžadujú, aby boli splnené podmienky ako ochrana zdravia osôb a zvierat, zdravých životných podmienok a životného prostredia. Odvod spalín nesmie ohrozovať životné prostredie a zdravie osôb alebo zvierat. Vyhláška 401/2007 Z.z. (slovenská) stanovuje, že spaliny spotrebičov palív sa odvádzajú nad strechu budovy. Vyústenie odvodu spalín vonkajšou stenou do voľného ovzdušia možno použiť len v technicky odôvodnených prípadoch pri stavebných úpravách budov a pri dodržaní normových hodnôt a emisných limitov. To znamená, že pre „legalizáciu“ vyústenia na fasádu musí existovať technické odôvodnenie a súčasne musí byť zabezpečené, že nedôjde k neprijateľnej interakcii spalín s okolitým prostredím.
Technické požiadavky na fasádne vyústenie (všeobecné princípy)
Odvod spalín vonkajšou stenou do voľného ovzdušia možno navrhnúť a vykonať len u plynových spotrebičov triedy NOx5. Môžu to byť iba spotrebiče v prevedení С, u ktorých je zabezpečené, že spaliny nemôžu pri prevádzke spotrebiča preniknúť do miesta jeho inštalácie, a to do menovitého výkonu 24 kW. Za technicky odôvodnený prípad sa považuje stavebná úprava, pri ktorej nemožno pre odvod spalín použiť existujúci komín a nie je možné dodatočne nový komín postaviť alebo namontovať.
Odvod spalín stenou fasády do voľného ovzdušia môže byť navrhnutý a vykonaný v prípadoch, keď sú splnené nasledujúce základné podmienky:
- Vyústenie spalin od spotrebičov do menovitého výkonu 7 kW (napr. podokenné ohrievače WAW):
- Minimálna vzdialenosť medzi jednotlivými vyústeniami 2 m vodorovne a 2,5 m zvisle.
- Spodná hrana vyústenia min. 0,3 m nad terénom.
- Minimálna zvislá vzdialenosť od parapetu otvárateľnej časti okna 0,3 m.
- Možnosť osadenia do podzemných podlaží s vyústením do šachty min. 0,5 x 1 m.
- Vyústenie spalin od spotrebičov s menovitým výkonom od 7 kW do 24 kW:
- Spodná hrana vyústenia u samostatne stojacich budov s jedným užívateľom (rodinný dom) min. 2 m nad terénom.
- Spodná hrana vyústenia u objektov v hromadnej zástavbe min. 4 m nad terénom.
- Minimálna zvislá vzdialenosť pod balkónom alebo presahom strechy 1 m.
- V oblasti okolo vyústenia (1,5 m nad, 0,5 m pod a do strany, 1 m pred) nesmie byť na fasáde použitý horľavý materiál.
- Musia byť dodržané minimálne vzdialenosti od susedných budov.
- Musí byť stanovené ochranné pásmo.
Každá nová inštalácia spotrebiča musí byť doložená projektovou dokumentáciou, kde bude uvedená schéma vyústenia s vyznačením ochranného pásma. Z tejto schémy musí byť zrejmý vzťah k ostatným vyústeniam, k oknám, dverám, otvorom a pod. V dokumentácii musia byť tiež popísané, vyznačené alebo zdokumentované susedné a protiľahlé budovy.
Je dôležité si uvedomiť, že spaliny z kondenzačného kotla vyústeného len plastovým výfukom môžu okamžite po vyfúknutí skondenzovať, pričom kondenzát spadne na strešnú krytinu. Keďže je kondenzát kyselý, môže dochádzať k poškodzovaniu strešnej krytiny. Komínové teleso, tým, že je vyššie nad strechou, umožňuje výrazne lepšie rozptýlenie spalín a je odolnejšie proti vetru a snehovej pokrývke. Preto je správne dimenzovaný komín na plynový kondenzačný kotol lepším riešením pre dlhodobú prevádzku a ochranu okolia.
Legislatívne a technické požiadavky pri výmene kotla
Výmena plynového kotla podlieha legislatívnym a technickým predpisom, ktoré je potrebné dodržať.
Stavebný zákon a Ohlásenie stavebnému úradu
Výmena kotla je v zmysle stavebného zákona definovaná ako údržba stavby. V niektorých prípadoch je potrebné ohlásenie stavebnému úradu:
- Ak by výmena kotla mohla ovplyvniť stabilitu stavby, protipožiarnu bezpečnosť stavby, jej vzhľad vo verejnom priestore alebo životné prostredie.
- Ak je stavba kultúrnou pamiatkou.
Bez ohlásenia a bez rozhodnutia o stavebnom zámere je výmena možná, ak ide o opravu a výmenu technických systémov budov a ich súčastí bez zásahu do nosnej konštrukcie a bez zmeny spôsobu užívania alebo vonkajšieho vzhľadu.
Všeobecné technické požiadavky na výstavbu (Vyhláška č. 532/2002 Z.z.)
Táto vyhláška stanovuje, že každý pripojený spotrebič musí vyhovovať danému druhu plynu a prevádzkovému pretlaku. Taktiež musí byť umiestnený v priestore, ktorý svojím objemom, účelom a množstvom privádzaného vzduchu zodpovedá menovitému tepelnému výkonu a funkcii spotrebiča.
Ďalšie predpisy a normy
- Vyhl. 401/2007 Z.z. - o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť pri inštalácii a prevádzkovaní palivového spotrebiča, elektrotepelného spotrebiča a zariadenia ústredného vykurovania a pri výstavbe a používaní komína a dymovodu a o lehotách ich čistenia a vykonávania kontrol.
- Vyhl. 248/2023 Z.z. - ktorou sa vykonávajú niektoré ustanovenia zákona o ovzduší - upravuje výšku vyústenia komína nad terénom.
- STN EN 15287-1 - Komíny - Navrhovanie, montáž a prevádzkovanie komínov Časť 1: Komíny pre otvorené spotrebiče palív.
- STN EN 13384-1 - Komíny. Metódy tepelnotechnického a hydraulického výpočtu. Časť 1: Komíny s pripojením jedného spotrebiča palív.
- STN EN 13384-2 - Komíny. Metódy tepelnotechnického a hydraulického výpočtu. Časť 2: Komíny s pripojením viacerých spotrebičov palív.
- Pre rekonštrukcie starých komínov postavených pred rokom 1980 sa používa: STN 73 42 01 - Rekonštrukcie a opravy komínov a dymovodov. Spoločné ustanovenia a STN 73 42 10 - Rekonštrukcie a opravy komínov a dymovodov a pripájanie palivových spotrebičov.
Odporúčania pred výmenou kotla
Odporúča sa poradiť sa s autorizovaným projektantom, ktorý posúdi a naprojektuje výmenu kotla v súlade s platnými predpismi. Stavebník si pred výmenou kotla musí preveriť typ spotrebiča, ktorý chce vymeniť, najmä ak ide o výmenu spotrebiča typu B (odoberá vzduch na spaľovanie z priestoru) za kondenzačný kotol.
Pri zmene priestoru (napr. stavebná úprava, výmena okien a dverí, spôsob a rozsah vetrania, prívod vzduchu pre spaľovanie a odvod spalín), v ktorom je spotrebič umiestnený, je nevyhnutné vykonať opätovné posúdenie všetkých požiadaviek pre bezpečné a spoľahlivé používanie daného spotrebiča.
Riešenie problémov s pripojením na starý komín
V prípadoch, keď je starý komín krivý alebo má nevyhovujúci priemer, existujú riešenia ako použitie flexibilnej spalinovej rúry. Vlnitá flexibilná spalinová rúra môže pomôcť pri inštalácii do zalomených komínových šachiet.
Povinnosti užívateľa komína a protipožiarna ochrana
Zákon č. 314/2001 Z.z. o ochrane pred požiarmi a Vyhláška č. 401/2007 Z.z. o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť ukladajú právnickým aj fyzickým osobám povinnosti týkajúce sa komínov, ktoré slúžia na ochranu zdravia, života a majetku.
Lehoty čistenia a kontroly komína (§ 20 Vyhlášky 401/2007 Z.z.)
Komín sa musí udržiavať v dobrom technickom stave a musí byť zabezpečená jeho pravidelná kontrola a čistenie. Lehoty sú nasledovné:
- Spotrebiče do 50 kW:
- Na tuhé palivá alebo kvapalné palivá: raz za štyri mesiace.
- Na plynné palivá (komín bez vložky): raz za šesť mesiacov.
- Na plynné palivá (komín s vložkou): raz za dvanásť mesiacov.
- Spotrebiče nad 50 kW:
- Na tuhé palivá alebo kvapalné palivá: raz za dva mesiace.
- Na plynné palivá: raz za šesť mesiacov.
- Komín, na ktorý je pripojený spotrebič na plynné palivo typu C: raz za rok.
- Ak komín nebol v prevádzke dlhšie ako je stanovená lehota, nemusí sa až do opätovného uvedenia do prevádzky kontrolovať a čistiť; pred uvedením spotrebiča do prevádzky sa musí vykonať jeho kontrola a čistenie.
- Komín v občasne užívaných stavbách sa musí čistiť a kontrolovať najmenej raz za dva roky.
- Sadze a kondenzát nahromadené v zbernej časti komínového prieduchu sa musia vyberať pri každom čistení komína.
- Spotrebič sa musí čistiť v lehotách určených jeho výrobcom. Ak nie je lehota určená, čistí sa v lehotách uvedených vyššie.
Na čistenie a kontrolu dymovodu, ktorým sa spaliny odvádzajú priamo do ovzdušia, platia uvedené odseky primerane.
Všeobecné požiadavky na výstavbu komína a dymovodu (§ 14 a § 15 Vyhlášky 401/2007 Z.z.)
Nový, rekonštruovaný komín a dymovod, ako aj stavebné úpravy pred výmenou spotrebiča alebo zmenou paliva, musia byť vyhotovené podľa technickej normy, vyhlášky alebo schválenej dokumentácie. Spalinová cesta musí spoľahlivo odvádzať spaliny do vonkajšieho prostredia a nesmie sa nadmerne zužovať. Komín treba zhotoviť ako viacvrstvový s komínovou vložkou tepelne a dilatačne oddelenou od komínového plášťa, a to len zo stavebných výrobkov s posúdenou zhodou. Ložné a styčné škáry murovaného alebo montovaného plášťa komína treba vyplniť maltou alebo inou vhodnou výplňou. Vonkajší povrch murovaného komína je potrebné omietnuť alebo obložiť nehorľavými materiálmi až do úrovne krytiny.
Montáž komína z dielcov treba vykonať podľa technologického predpisu výrobcu tak, aby ložná škára medzi dielcami bola mimo konštrukcie stropu. Komín musí byť označený štítkom umiestneným na komínovom plášti v blízkosti kontrolného alebo čistiaceho otvoru alebo na inom ľahko dostupnom mieste.
Je nevyhnutné, aby každá inštalácia bola vykonaná oprávnenými osobami a spĺňala všetky príslušné normy a legislatívne požiadavky pre zabezpečenie bezpečnej a efektívnej prevádzky kondenzačného kotla.
