Ak ste sa v otázke vykurovania rozhodli práve pre podlahové kúrenie, ktoré je v dnešnej dobe veľmi obľúbené, myslite na všetky komponenty potrebné pre tento systém. Najlepšie by bolo, ak by ste si dali podlahové kúrenie nainštalovať odborníkom. Toto je najťažšia časť celej montáže.
Rozdeľovače a ich osadenie

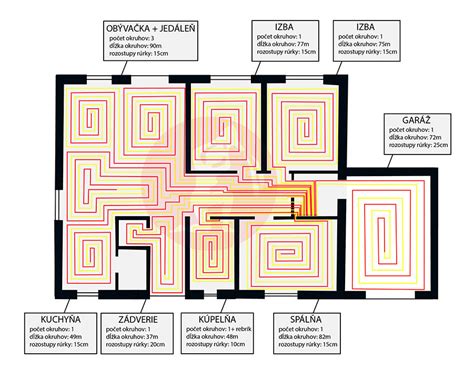

Rozdeľovač sa osádza vo fáze hrubých inštalácií, pretože hlavné rozvody od kotla k rozdeľovaču sa umiestňujú do spodnej vrstvy prídavnej izolácie.
Rozdeľovače však nie sú len také samostatné jednotky. Patria k nim aj rôzne čerpadlové zostavy, bez ktorých sa nezaobídete.
Čerpadlové zostavy k rozdeľovaču
Na trhu existujú rôzne čerpadlové zostavy k rozdeľovaču. Napríklad zostava, ktorá je vhodná pre kombináciu s kondenzačným kotlom, pre 2-12 okruhov podlahového vykurovania. Alebo úplne zmontovaný a prepojený regulátor pevnej hodnoty na reguláciu výstupnej teploty podlahového vykurovania.
Typy čerpadlových zostáv a regulátorov
Predstavíme vám niektoré typy z našej ponuky:
- Kompaktná, predmontovaná a tlakovo preskúšaná základná jednotka z mosadze s elektronickým obehovým čerpadlom s mokrým rotorom WILO YONOS PARA RS 25/60, 3-cestný zmiešavací ventil (rozsah použitia: +2 °C až +130 °C), prepojený obmedzovač maximálnej teploty (rozsah nastavenia: +20 °C až +90 °C), pripravený k pripojeniu, dva guľové uzávery na primárnej strane (prívod/spiatočka), jeden guľový uzáver na sekundárnej strane (prívod) vrátane teplomeru.
- Úplne zmontovaný a prepojený regulátor pevnej hodnoty na reguláciu výstupnej teploty podlahového vykurovania. Vyžadovaná hodnota je nastaviteľná od 20 do 50 °C.
- Miešacia sada na nastavenie pevnej hodnoty REHAU trojcestná - vysoko efektívne obehové čerpadlo Wilo Yonos PARA 15/6, dopravná výška 6 m, max. pripojenie na primárny okruh 1“ von. - havarijného termostatu (nastaviť na max.).
Kombimix - kompaktné zostavy čerpadlových skupín
Kombimix kompaktná zostava čerpadlových skupín je tepelne izolovaná, kompaktná zostava čerpadiel. Môže byť určená pre dva rôzne vykurovacie okruhy (zmiešavané MK / zmiešavané MK) so spoločným rozdeľovačom, alebo pre dva rôzne vykurovacie okruhy (nezmiešavané UK / nezmiešavané UK) so spoločným rozdeľovačom.
Predmetom ponuky je aj čerpadlová sada s filtrom s čerpadlom.
Rozdeľovače vykurovacích okruhov
Rozdeľovač vykurovacích okruhov DN25, DN32 s tepelnou zábranou je pripravený na montáž v kompaktnom prevedení. Zapojenie s plochým tesnením so spojovacou maticou k čerpadlovým jednotkám so zmiešavacím ventilom série PAS, PASM, HKF8180 (DN25 i DN32). Na strane kotla s vonkajším závitom, tepelná izolácia EPP s izolačnou medzivrstvou medzi prívodnou a spätnou časťou (tepelné oddelenie).
Kompaktné jednotky
Kompaktná jednotka, pripravená na montáž, pozostáva zo zváraného oceľového vyrovnávača, plniaceho a vyrastajúceho kohúta, ponorného puzdra 1/2“ - priemer.
Ďalšia kompaktná jednotka je pripravená na montáž a je kompatibilná s PAS, PASM, VB32-2/3. Obsahuje ponorné puzdro 1/2“, skrutkové spojenia a tepelnú izoláciu EPP. Pripojenie s plochým tesnením cez spojovaciu maticu vo vodorovnej polohe pod rozdeľovačom HKV alebo PAS, riadiaca jednotka PASM.
Systémy ALDE
ALDE je švédska spoločnosť založená v roku 1949, ktorá na trh prináša inovatívne a spoľahlivé vykurovacie systémy fungujúce na teplovodnej báze. Ich ohrievače vás rýchlo a účinne zahrejú počas vašich zimných dobrodružstiev v karavane.
Kúrenie ALDE funguje na princípe kvapalinového okruhu. Kotol ohrieva špeciálnu nemrznúcu zmes. Táto kvapalina potom cirkuluje v celom okruhu, aby sa zabezpečilo rovnomerné rozloženie tepla. Prevádzka je veľmi tichá, takže si môžete vychutnať nerušený spánok. Ich výrobky zároveň fungujú ako bojlery, takže si môžete užívať teplú sprchu aj v ten najchladnejší deň.
Vykurovacie zariadenia ALDE sú určené pre všetkých, ktorí hľadajú pohodlné, kvalitné a zároveň úsporné riešenie pre zimný karavaning. Mnohí ocenia aj ich odolnosť a jednoduché používanie. Systémy ALDE ponúkajú množstvo doplnkových produktov, ktorými si môžete vykurovanie plne prispôsobiť svojim požiadavkám.
Vykurovací systém Alde
Základné prvky teplovodného podlahového vykurovania
Systémy teplovodného podlahového vykurovania patria dlhodobo medzi najžiadanejšie spôsoby vykurovania, a to nie len v bytovom sektore, ale aj v sektore komerčnom, ako sú športové ihriská, výrobné haly, skladovacie haly, autosalóny alebo administratívne budovy.
Jedným zo základných a nevyhnutných prvkov pri inštalácii teplovodného podlahového vykurovania, zaručujúcim 100 % funkčnosť systému, sú rozdeľovacie a zmiešavacie zostavy, ktoré sú predmetom ponuky uceleného systému IVARTRIO dodávaného spoločnosťou IVAR CS.
Typológia rozdeľovacích a zmiešavacích zostáv
Široká ponuka rozdeľovacích a zmiešavacích zostáv je vyrábaná na plne automatizovaných výrobných linkách, kedy sú rozdeľovacie tyče ťahané z mosadzných polotovarov so špeciálnym profilom, následnou tepelnou úpravou je zabránené vnútornému pnutiu, aby sa vylúčilo riziko trhlín.
POZOR! Zostavy je možné podľa použitia rozdeliť na dve základné skupiny výrobkov:
- Rozdeľovacie zostavy, skladajúce sa z rozdeľovača / zberača.
- Zmiešavacie zostavy, skladajúce sa z rozdeľovača / zberača a zmiešavacieho modulu.
Rozdeľovacie zostavy sa následne delia podľa oblasti pre použitie v bytovom alebo komerčnom sektore. V bytovom sektore sa rozdeľovacie zostavy delia podľa systému na zostavy pre rozvody teplovodného podlahového vykurovania a zostavy pre rozvody k vykurovacím telesám.
Voľba zmiešavacej zostavy v závislosti od zdroja tepla
Stále ešte častou a zásadnou chybou pri rozhodovaní o vhodnom type zmiešavacej zostavy pre zaistenie požadovanej teploty vykurovacej vody v systémoch teplovodného podlahového vykurovania je nezohľadnenie typu zdroja a s ním úzko súvisiaca funkčnosť nie len zmiešavacej zostavy, ale aj celého systému teplovodného podlahového vykurovania.
V prípadoch, kedy je zdrojom vykurovania vysokoteplotný zdroj s garantovaným minimálnym teplotným spádom +75 °C /+65 °C je možné použiť zmiešavacie zostavy DUAL a DUAL-MIX. Tieto typy zmiešavacích zostáv pracujúcich na princípe primiešavania sú však absolútne nevhodné pre nízkoteplotné zdroje vykurovania, ako sú tepelné čerpadlá alebo kondenzačné kotly.
V prípadoch, kedy je použitý nízkoteplotný zdroj vykurovania, napríklad tepelné čerpadlo, je ideálnym spojením zmiešavacia zostava IVAR.UNIMIX. Zmiešavacia zostava IVAR.UNIMIX pracuje na princípe 3cestného zmiešavacieho ventilu ovládaného v základnom vyhotovení termostatickou hlavicou, s oddeleným ponorným teplotným čidlom s rozsahom nastavenia teploty zmiešavanej vykurovacej vody od +30 °C do + 50 °C.
Ďalšou alternatívou v príprave vykurovacej vody je možnosť nahradenia tejto termostatickej hlavice elektrickým axiálnym pohonom IVAR.UNIMIX SSA 31 ovládaným modulárne ekvitermnou reguláciou.
Výhody zmiešavacej zostavy IVAR.UNIMIX
Nesporné výhody zmiešavacej zostavy IVAR.UNIMIX zahŕňajú:
- Variabilita zapojenia v kombinácii so všetkými typmi zdrojov, či už sa jedná o zdroje nízkoteplotné alebo vysokoteplotné.
- Rýchlosť vykurovania daných priestorov, pretože princíp prípravy vykurovacej vody 3cestným zmiešavacím ventilom zabezpečuje na vstupe do systému maximálnu požadovanú teplotu vykurovacej vody už v okamihu, kedy vznikne požiadavka.
Doplnkovým prvkom zmiešavacej zostavy IVAR.UNIMIX môže byť modul IVAR.UNIMIX RS. Jedná sa o zostavu 3vývodového rozdeľovača / zberača umožňujúceho priame napojenie vykurovacích telies na primárnu časť systému.
Na záver by sme chceli upozorniť, že každý vykurovací systém vyžaduje pravidelný servis a údržbu. A sú to aj rozdeľovacie a zmiešavacie zostavy dodávané v rámci uceleného systému IVARTRIO. Pokiaľ nie je v priebehu rokov vykonávaná pravidelná údržba, je zásadným spôsobom ovplyvnená správna funkčnosť celého vykurovacieho systému.
Blok čerpadla pre rozdeľovač na podlahové kúrenie
Blok čerpadla pre rozdeľovač na podlahové kúrenie s rozostupom 235mm je kompaktná, predmontovaná a tlakovo preskúšaná zmiešavacia čerpadlová skupina z mosadze s obehovým čerpadlom Wilo Para 15/6-43/SCU, 3-cestný zmiešavací ventil Esbe VTA370. Je pripravený k pripojeniu, vrátane teplomeru na vratnej vetve.
V prípade použitia tohto bloku čerpadla je potrebné zvoliť skrinku pre rozdeľovač s väčšou stavebnou hĺbkou, minimálne 110mm. Je vhodný pre nerezové, mosadzné i PP-GF plastové rozdeľovače podlahového kúrenia.
- Príkon: 40 wattov
- Čerpadlo: Wilo Para 15/6-43/SCU PN10
- Rozostup: 235 mm
- Rozteč spodného pripojenia: 75 mm
Čerpadlo je zásobované teplou vodou z kotla cez zmiešavací ventil ESBE a zo spiatočky rozdeľovača, vďaka čomu dochádza k miešaniu a zároveň je napájaný prívod do rozdeľovača.
Spustenie systému
Po vykonaní všetkých hydraulických pripojení systému naplňte systém vodou a odvzdušnite systém. Potom vykonajte elektrické pripojenie čerpadla.
Čerpadlo musí byť spustené v súlade s odporúčaniami na typovom štítku a v príručke k čerpadlu. Nespúšťajte systém "nasucho".
Nastavte zmiešavací ventil ESBE na dobu 24 hodín asi o 10°C menej ako je maximálna prevádzková teplota systému. Po 24 hodinách zmeňte nastavenie ventilu na maximálnu teplotu podľa návrhu vykurovania.
Ak je rozdeľovač vybavený termostatickými ventilmi s namontovanými pohonmi, malo by sa použiť automatické vypnutie čerpadla pri uzavretí všetkých vykurovacích okruhov.
