Oceľové doskové radiátory typu 10 VK, známe aj ako Ventil Kompakt, predstavujú moderné riešenie pre vykurovacie systémy s núteným obehom. Ich konštrukcia umožňuje pravé spodné pripojenie k vykurovacej sústave, čo zjednodušuje inštaláciu a esteticky zapadá do interiéru.
Konštrukcia a materiálové vyhotovenie
Doskové radiátory RADIK VK sú vyrobené z dvoch výliskov z oceľového plechu. Tieto výlisky sú spojené bodovými zvarmi v miestach vertikálnych prelisov a po obvode švovými zvarmi. Na výrobu sa používa oceľový plech valcovaný za studena s nízkym obsahom uhlíka, ktorý zodpovedá norme FePO1 podľa EN 10130 a EN 10131. Pre zvýšenie tepelného výkonu môžu byť niektoré typy vybavené prídavnou prestupnou plochou, ktorá je tvarovaná z oceľového plechu a bodovo privarená k vertikálnym kanálikom dosky na strane vzduchu. Toto usporiadanie priaznivo ovplyvňuje prirodzené prúdenie vzduchu okolo prestupnej plochy radiátora.
Zadná strana radiátorov je vybavená privarenými príchytkami. Pri radiátoroch s dĺžkou 1800 mm a viac je počet príchytiek šesť, pri kratších sú dve horné a dve dolné. Cena radiátora zahŕňa uchytenie.
Typ 10 VK: Špecifiká a pripojenie
Označenie "10 VK" poukazuje na jednoradové prevedenie radiátora s integrovaným ventilom (Ventil Kompakt). Toto konštrukčné riešenie umožňuje elegantné a funkčné spodné pripojenie k vykurovacej sústave. Osová vzdialenosť spodných vývodov je štandardne 50 mm a majú vnútorný závit G 1/2".
Radiátory KORADO RADIK VK sú určené pre moderne riešené vykurovacie sústavy s núteným obehom teplonosnej látky. Vodorovne vedené potrubie pod radiátorom, či už v podlahe, v stene alebo po stene zakryté lištou, je optimálnym riešením pre ich inštaláciu.

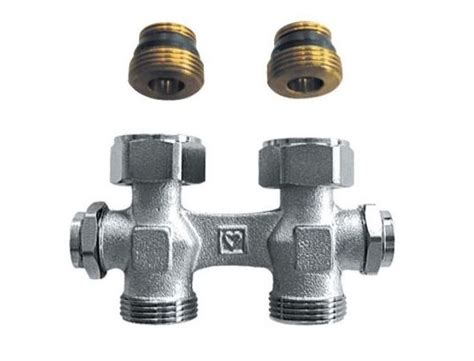

Pripojovacie armatúry
Pre správne fungovanie vykurovacích telies v moderných systémoch je nevyhnutná inštalácia armatúr. Tieto armatúry zabezpečujú uzatvorenie vykurovacieho telesa na strane vstupnej a výstupnej vody, a v prípade potreby umožňujú aj vypustenie alebo napustenie telesa teplonosnou látkou bez prerušenia prevádzky celej sústavy.
Voľba vhodných armatúr závisí od materiálu rozvodného potrubia:
- Pri použití medi, presnej tenkostenné ocele, plastu alebo kombinácií plast-kov-plast sa odporúča použiť kompaktnú pripojovaciu armatúru s roztečou 50 mm. Táto armatúra by mala byť vybavená redukciou G 1/2" na G 3/4" a príslušnými zvernými šróbeniami podľa materiálu a rozmerov pripojovacieho potrubia.
- Pre čierne oceľové rúrky s rúrkovým závitom je potrebné použiť dva kusy uzatváracieho skrutkovania.
Termostatické hlavice
Na nastavenie a reguláciu požadovanej teploty vzduchu vo vykurovanej miestnosti je pri radiátoroch typu VENTIL KOMPAKT nevyhnutné osadiť termostatickú hlavicu. Pre priamu montáž sú vhodné iba termostatické hlavice s pripojovacím závitom M 30 x 1,5. Tieto hlavice umožňujú automatickú reguláciu a optimalizáciu vykurovania.
Výrobca ponúka základné typy termostatických hlavíc, pričom pre informácie o ďalšom sortimente a špecifických modeloch je potrebné kontaktovať priamo výrobcu alebo jeho zástupcu na slovenskom trhu.
Špecifické vlastnosti a typy
Oceľové doskové radiátory RADIK sú charakteristické prirodzeným prúdením vzduchu okolo ich prestupnej plochy. Vyrábajú sa v prevedení s jednou, dvoma alebo tromi doskami. Základnú prestupovú plochu tvorí tvarovaná doska s horizontálne a vertikálne usporiadanými kanálikmi. Pre zvýšenie tepelného výkonu sa u niektorých typov pridávajú prídavné prestupné plochy vo forme konvektorov, ktoré môžu zvýšiť tepelný výkon radiátora približne o 30%.
Model RADIK HYGIENE VK
Špeciálnym typom je RADIK HYGIENE VK, ktorý je navrhnutý pre prevádzku v miestnostiach s vysokými nárokmi na hygienu a čistotu. Tento model sa vyznačuje hladkou čelnou doskou, absenciou prídavnej prestupnej plochy a zakrytými švovými zvarmi dosiek pomocou špeciálnej hladkej lišty. Pri type 20S je zväčšená vzdialenosť medzi doskami (hĺbka telesa B = 102 mm) v porovnaní s klasickým typom 20 (B = 66 mm), čo uľahčuje čistenie.
Technické parametre (príklad modelu KORADO RADIK 10VK 600/600)
Pre ilustráciu uvádzame technické parametre jedného z modelov:
- Výška: 600 mm
- Dĺžka: 600 mm
- Šírka (hĺbka): 47 mm
- Pripojovacia rozteč: 50 mm
- Pripojovací závit: 6 x G½ vnútorný
- Najvyšší prípustný prevádzkový pretlak: 1,0 MPa
- Najvyššia prípustná prevádzková teplota: 110 °C
- Pripojenie vykurovacieho telesa: pravé spodné
- Výkon pri tepelnom spáde 90/70 °C: 993 W (pre model RADIK HYGIENE VK 10 603 / 1604)
Ku každému vykurovaciemu telesu KORADO sú v cene zahrnuté montážne príchytky, zátky a odvzdušňovák.
Nastavenie ventilu v rôznych systémoch
Správna funkcia vykurovacích telies závisí aj od správneho nastavenia integrovaného ventilu, najmä v dvojrúrkových a jednorúrkových systémoch.
- Dvojrúrková vykurovacia sústava: Pre správnu funkciu je potrebné stanoviť výpočtom a uviesť v projektovej dokumentácii stupeň prednastavenia ventilu. Toto nastavenie musí byť rešpektované montážnou firmou pri realizácii sústavy.
- Jednorúrková vykurovacia sústava: V tomto prípade je nutné ventil nastaviť na stupeň 6.
Vstavaný ventil v radiátoroch Korado Radik Ventil Kompakt je často od výrobcu Heimeier, prednastavený na stupeň 8. Vonkajší pripojovací závit M30 × 1,5 je chránený bielou plastovou krytkou, ktorá zároveň slúži pre nastavenie ventilu.
Jak správně vyvážit radiátory
Dôležité upozornenia
Uvedené informácie sú primárne orientačné. Pred nákupom konkrétneho modelu radiátora sa odporúča overiť, či predávaný model skutočne spĺňa všetky kľúčové vlastnosti podľa vašich požiadaviek. Aj keď sa vynakladá úsilie na zabezpečenie maximálnej presnosti informácií, nie je možné zaručiť 100% správnosť všetkých údajov.
