Tento článok sa zameriava na plynový kotol Destila DPL 25, pričom sa podrobne venuje identifikácii konkrétnych dielov, možným problémom v prevádzke a ich riešeniam. Zvláštna pozornosť je venovaná plynovému ventilu a súvisiacim komponentom, ako sú termočlánky a termostaty.
Identifikácia problémového dielu a jeho riešenie
Používateľ kotla Destila DP 25 Z zaznamenal jemné bzučanie vychádzajúce z oblasti, ktorá sa neskôr identifikovala ako plynový ventil. Pôvodný kotol pravdepodobne používal klasický plynový ventil, zatiaľ čo novšie modely sú vybavené elektromagnetickým ventilom. V takom prípade sa môže objaviť otázka, či je možné starší typ ventilu zameniť za novší elektromagnetický "plug & play" spôsobom.
Charakteristika plameňa a jeho vplyv na prevádzku
Pri problémoch s plynovým ventilom, najmä ak ide o "večný plamienok" (ktorý generuje dostatočný prúd na udržanie otvoreného ventilu prívodu plynu do zapaľovacieho horáka), problémy s plameňom môžu súvisieť s inými komponentmi:
- Prívod plynu do zapaľovacieho horáka: Môže byť upchatá alebo zoxidovaná prívodná medená trubička. Odporúča sa ju opatrne prečistiť drôtom alebo strunou a prefúknuť, pričom je dôležité dbať na to, aby sa pri narovnávaní nezlomila.
- Ústie trysky zapaľovacieho horáka: V tomto priestore, kde sa nachádza "pružinka" zapaľovania, na ktorú preskakuje iskra zo sviečky, sa často hromadí prach, hrdza z vírnikov a sadze z komína.
- Sítko zapaľovacieho horáka: Zaprášené a upchaté sítko na boku horáka obmedzuje prístup vzduchu k večnému plameňu.
Dôležité upozornenie: Po každej montáži plynovej armatúry je nevyhnutné overiť jej tesnosť a uistiť sa, že nikde neuniká plyn.
Charakteristika správneho plameňa zapaľovacieho horáka
Plamienok zapaľovacej trysky by mal byť ostrý, pevný a modrý. Ak je oranžový a chveje sa, signalizuje to problém s prívodom plynu alebo vzduchu do trysky. Nedostatočné prehriatie termočlánku v dôsledku nesprávneho plameňa môže viesť k tomu, že generovaný prúd nebude dostatočný na udržanie bezpečnostného ventilu v otvorenej polohe.
Rola termostatov v prevádzke kotla
Kotol je vybavený dvoma typmi termostatov:
- Prevádzkový termostat (napr. Honeywell): Reguluje otváranie a zatváranie prívodného elektroventilu plynu do hlavného horáka. Na stabilitu plameňa zapaľovacieho horáka nemá priamy vplyv.
- Havarijný termostat: Tento mosadzný komponent, umiestnený na plášti kotla, má za úlohu rozpojiť obvod privádzajúci prúd k elektromagnetu ventilu plynu pre zapaľovací horák ("večný plamienok") v prípade, že teplota vody v kotle prekročí maximálnu povolenú hranicu (približne 95°C). K prehriatiu môže dôjsť napríklad pri poruche obehového čerpadla, prevádzkového termostatu alebo zamrznutí časti systému. V takom prípade sa v havarijnom termostate rozpoja kontakty, čím sa preruší prúd z termočlánku a elektromagnetický ventil sa uzavrie. Následne zhasne plamienok zapaľovacieho horáka a hlavného horáka, čo vedie k vychladnutiu kotla.
Overenie funkčnosti havarijného termostatu
Funkčnosť havarijného termostatu je možné núdzovo overiť prepojením vodičov od termočlánku k termostatu a od termostatu k bezpečnostnému ventilu. Je však dôležité si uvedomiť, že pri tomto postupe kotol nie je chránený proti prehriatiu, preto je tento spôsob vhodný len na potvrdenie alebo vylúčenie príčiny problémov v samotnom havarijnom termostate.
Havarijný termostat typu TH 473 by mal mať maximálnu zaťažiteľnosť 100 mV a 0,5 A jednosmerným prúdom. Maximálny odpor medzi kontaktmi by mal byť 8 miliohmov; v prípade vyššej hodnoty je potrebná výmena.
Ďalšie možné príčiny problémov a ich riešenia
Okrem spomínaných komponentov môžu problémy spôsobovať aj:
- Vadný termočlánok: Časom sa môže spáliť a je potrebné ho vymeniť.
- Problémy s elektromagnetom ventilu: V jednom z prípadov bol problém s kotvou elektromagnetu, ktorá sa neudržala kvôli príliš veľkej vzduchovej medzere. Riešením bolo pridanie tenkej oceľovej podložky po zhodení otočného gombíka.
- Prechodový odpor v spojení s kostrou: Počas merania napätia termočlánku na blokovacom termostate bolo zistené, že hodnoty sa líšia v závislosti od uzemnenia. Po uvoľnení a následnom dotiahnutí sústredných matíc nad šroubením, ktoré boli zoxidované a spôsobovali zlý kontakt s kostrou, sa problém vyriešil. Napätia sa vyrovnali a plamienok držal stabilne.
Informácie o kotloch Destila DPL
Plynové teplovodné kotly DESTILA DPL sú určené na vykurovanie a ohrev úžitkovej vody (pomocou prídavného zásobníkového ohrievača). Vyrábajú sa vo výkonoch od 7 do 50 kW. Kotlové teleso je oceľové, zvárané a tepelne izolované, vhodné pre samotiažné aj nútené vykurovacie systémy. Pre vyššie vykurovacie systémy je možné použiť kaskádne zapojenie viacerých kotlov.
Moderné verzie AUTOMATIK ponúkajú bezplamienkový úsporný prevádzku. Kotly sú štandardne vybavené komínovým termostatom, ktorý v prípade poškodenia komína vyradí kotol z prevádzky, čím zabezpečuje vysokú bezpečnosť.
Kotly DESTILA sú primárne určené na spaľovanie zemného plynu a odvod spalín do komína.
Destila DPL 25 A-H a modernizácia
Nové typy kotlov DPL 7-29 Automatic-H našej výroby majú vysokú úroveň technicko-ekonomických a ekologických parametrov. Tieto modely sú porovnateľné s poprednými zahraničnými výrobkami a spĺňajú požiadavky Nariadenia komisie v prenesenej právomoci (EÚ) č. 813/2013 na sezónnu energetickú účinnosť vykurovania, požiadavky na energetickú účinnosť ohrevu vody a hladinu akustického výkonu.
Plynové teplovodné prietokové kotly na zemný plyn DPL 7-29 Automatic-H sú určené na ohrev vykurovacej vody v sústavách ústredného vykurovania v bytoch, rodinných domoch, rekreačných zariadeniach, prevádzkach, dielňach atď. so samotiažnou a nútenou cirkuláciou vykurovacej vody.
Kotly DPL 12-29 Automatic-H sú navyše kombinované s možnosťou pripojenia prídavného zásobníkového ohrievača vykurovaného vodou z kotla. Tieto kotly majú vysokú účinnosť a sú vybavené atmosférickým horákom, osadeným kantalovými vychladzovacími tyčinkami s dokonalým spaľovaním zemného plynu.
Vlastnosti plynových teplovodných kotlov DESTILA:
- Vykurovanie a ohrev úžitkovej vody
- Prídavný zásobníkový ohrievač
- Atmosférický horák s kantalovými tyčinkami
- Dokonalé spaľovanie zemného plynu
- Konštrukcia prispôsobená samotiažnej i nútenej cirkulácii vody
Pripojenie priestorového termostatu k Destila DPL
K starším kotlom Destila DPL je možné pripojiť priestorový termostat s beznapäťovým kontaktom. Takýto termostat umožňuje nastaviť požadovanú teplotu v miestnosti a kotol bude spínať len vtedy, keď teplota klesne pod nastavenú hodnotu, čím sa zvyšuje efektivita vykurovania.
Pri výbere termostatu je dôležité zohľadniť jeho technické parametre, ako je napätie (230V) a schopnosť spínať indukčnú záťaž (0,1A + prúd čerpadla) * 1,4. Na trhu sú dostupné rôzne typy termostatov, vrátane moderných WiFi verzií.
Center thermostat

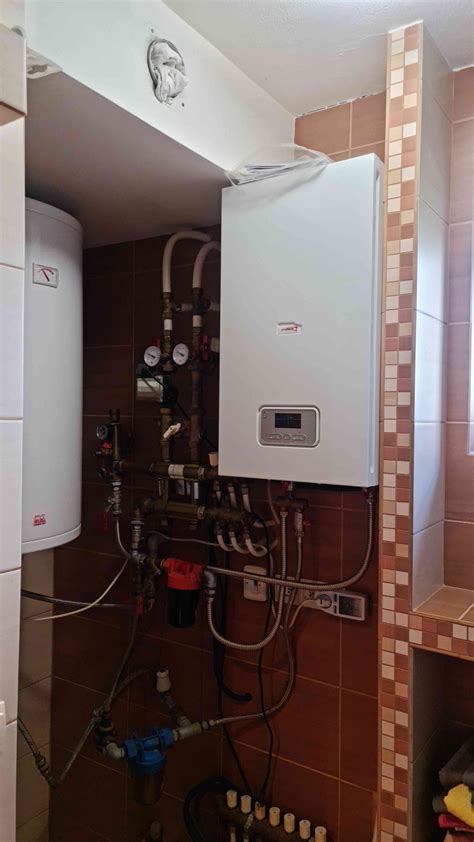

Modernizácia vykurovacieho systému
Uvažuje sa o nahradení starších kotlov Destila DPL novšími modelmi s nižším výkonom a lepšou reguláciou. Pri výbere nového kotla je dôležité zohľadniť:
- Moduláciu výkonu: Moderné kotly dokážu prispôsobiť svoj výkon aktuálnym potrebám, čo vedie k úspore plynu.
- Riadiacu jednotku: Pokročilé riadiace jednotky umožňujú presné nastavenie a kontrolu vykurovacieho systému.
- Typ horáka a výmenníka: Odporúčajú sa kotly s moduláciou výkonu, dvojstupňovým horákom a v ideálnom prípade liatinovým výmenníkom.
- Ekvitermnú reguláciu: Táto regulácia prispôsobuje teplotu vykurovacej vody vonkajšej teplote, čím zvyšuje komfort a úspory.
- Pripojenie priestorového termostatu: Umožňuje komfortné nastavenie teploty v jednotlivých miestnostiach.
Pri výbere nového kotla je tiež dôležité zvážiť náklady na obstaranie, inštaláciu a následnú údržbu.
Problémy s radiátormi a ich riešenia
V niektorých prípadoch sa môže vyskytnúť problém so samovoľným zavzdušňovaním radiátorov, aj keď systém nevykazuje žiadne úniky vody. Príčinou môže byť nesprávna konfigurácia systému, problémy s odvzdušňovaním alebo samotná konštrukcia radiátorov.
Spotreba plynu a jej optimalizácia
Spotreba plynu pri starších kotloch Destila DPL môže byť pomerne vysoká, najmä ak nie sú optimálne nastavené alebo ak nie je dom dobre zateplený. Modernizáciou kotla, zateplením domu a správnym nastavením regulácie je možné dosiahnuť výrazné úspory.
V jednom z prípadov bola po výmene kotla Destila za moderný kondenzačný kotol s ekvitermnou reguláciou dosiahnutá úspora plynu až 56%. Priemerná spotreba plynu na meter kubický vykurovaného priestoru sa pri kvalitných moderných kotloch pohybuje v rozmedzí 3 - 3,5 m³ ročne, zatiaľ čo pri starších kotloch a nedostatočnom zateplení môže byť tento pomer aj viac ako dvojnásobný.
