Plynový kondenzačný kotol Protherm Gepard Condens 12 MKO predstavuje efektívne riešenie pre moderné vykurovanie a prípravu teplej vody. Je navrhnutý pre domy alebo byty s jednou kúpeľňou a v kombinácii s externým zásobníkom uspokojí aj domácnosti s vyššími nárokmi na teplú vodu. Vďaka svojim technickým a výkonovým parametrom je ideálny pre malé rodinné domy, byty, malé bytové domy a menšie administratívne priestory.
Zostava Protherm Gepard Condens 12 MKO pre komplexné riešenie
Zostava Protherm Gepard Condens 12 MKO je komplexným riešením pre vykurovanie a prípravu teplej vody v externom zásobníku. Skladá sa z kondenzačného kotla Protherm Gepard Condens 12 MKO, externého zásobníka teplej vody Protherm VEQ 75/2 B a izbového komunikačného regulátora Protherm Thermolink P. Súčasťou dodávky je aj snímač teploty zásobníka.
Kondenzačný kotol Protherm Gepard Condens 12 MKO
Gepard Condens 12 MKO je závesný kondenzačný plynový kotol určený predovšetkým na vykurovanie s možnosťou variabilného pripojenia externého zásobníka teplej vody. Kotol s maximálnym výkonom do kúrenia 12,7 kW a so zvýšeným výkonom pri ohreve teplej úžitkovej vody (TÚV) až na 15 kW zabezpečuje vysokú účinnosť a nízke prevádzkové náklady.
- Výmenník z hliníkovej zliatiny novej konštrukcie: Patentovaná technológia postavená na intenzívnom vývoji. Nový zliatinový primárny výmenník poskytuje vynikajúci pomer vysokej tepelnej vodivosti, životnosti a ceny. Jeho patentované štyri obojstranné chladiace slučky pre rovnomerné rozloženie odvodu tepla zaisťujú veľmi nízke emisie (trieda 5 NOx). Výmenník je vytvorený z rovnakej Al-Si zliatiny, ktorá sa používa v automobilovom priemysle a výborne odoláva korózii.
- Úspory: Významné úspory plynu vďaka kondenzačnej technike a plynulej regulácii výkonu. Modulačný rozsah kotla od 4,3 kW do 12,7 kW dokáže ponúknuť komfortnú a zároveň maximálne ekonomickú prevádzku. Jednoduchou výmenou klasického nekondenzačného kotla je možné dosiahnuť až 25 % úsporu prevádzkových nákladov.
- Ovládanie a bezpečnosť: Jednoduchý ovládací panel s podsvieteným inverzným displejom s výbornou čitateľnosťou aj v tmavých miestnostiach a autodiagnostikou. Najnovšie bezpečnostné funkcie zaisťujú spoľahlivú a jednoduchú prevádzku.
- Rozmery a inštalácia: Malé rozmery, nízka hmotnosť a neveľký priestor potrebný pre údržbu ponúkajú väčšiu flexibilitu pri voľbe umiestnenia. Kotol je vhodný na výmenu starších závesných nekondenzačných kotlov pri minimálnych nákladoch na prispôsobenie do existujúceho vykurovacieho systému.
- Energetická trieda: Trieda energetickej účinnosti A pre vykurovanie.
Základné vybavenie kotla
V základnej výbave kotol obsahuje:
- Ovládací panel s podsvieteným displejom pre zobrazenie aktuálnych a nastavených prevádzkových veličín.
- Vysoko účinné obehové čerpadlo vykurovacej vody - dvojstupňové elektronicky riadené čerpadlo s automatickým prepínaním rýchlosti a automatickým odvzdušnením, v súlade s požiadavkami európskych nariadení „ErP LOT 11“.
- Expanznú nádobu na kúrenie s objemom 8 litrov.
- Poistný bezpečnostný ventil na ochranu kotla pred prekročením tlaku vo vykurovacom okruhu (max. prevádzkový tlak 3 bar).
- Trojcestný prepínací ventil pre ohrev TÚV v externom zásobníku.
Externý zásobník teplej vody Protherm VEQ 75/2 B
Nepriamo ohrievaný zásobník Protherm VEQ 75/2 B je ideálnym doplnkom ku kotlu Gepard Condens 12 MKO pre zabezpečenie dostatočného množstva teplej vody.
- Objem: 68 litrov.
- Variabilné umiestnenie: Zásobník je možné umiestniť pod kotol ako stacionárny zásobník alebo zavesiť na stenu vedľa kotla.
- Ochrana proti korózii: Horčíková anóda.
- Tepelné straty: Veľmi nízke tepelné straty v pohotovostnom režime (0,8 kWh/24 hod).
- Energetická trieda: Trieda energetickej účinnosti ohrevu teplej vody B (A+ - F).
- Teplota a rýchlosť ohrevu: Zásobník je možné zohriať na teplotu maximálne 85 °C. Vďaka vysokej výstupnej teplote dokáže zabezpečiť dostatok zmiešanej teplej vody (40°C) aj pre náročných spotrebiteľov. Pri ohreve vody z 10°C na 60°C je doba ohrevu veľmi rýchla.
Technické parametre externého zásobníka PROTHERM VEQ 75/2B
| Technické údaje | Hodnota |
|---|---|
| Objem zásobníka | 68 litrov |
| Rozmery (š/v/h) | 440/740/440 mm |
| Hmotnosť (bez vody) | 52 kg |
| Hmotnosť (prevádzková) | 125 kg |
| Vnútorná nádoba | Oceľ, smaltovaná, s magnéziovou ochrannou anódou |
| Maximálna teplota TV | 85°C |
| Maximálny tlak TV | 1 MPa (10 bar) |
| Pripojenie vykurovacej vody | R 3/4“ |
| Pripojenie teplej vody | R 3/4“ |
| Straty energie v pohotovostnom režime | 0,8 KWh/24hod |

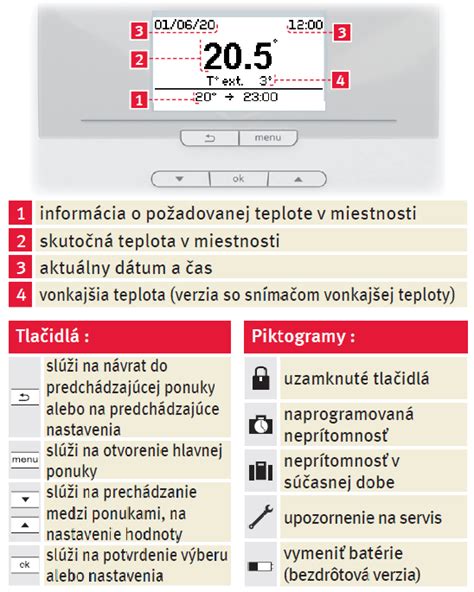

Izbový komunikačný regulátor Thermolink P
Thermolink P je eBus programovateľný regulátor, ktorý nepretržite komunikuje s kotlom pomocou eBUS rozhrania a riadi celú zostavu.
- Programovanie: Umožňuje nastaviť jeden týždenný program s možnosťou kombinácie až 7 rôznych časových úsekov s individuálne nastaviteľnou teplotou pre vykurovanie a aj pre ohrev teplej vody.
- Riadenie systému: Ovládanie vykurovacieho systému v závislosti od izbovej teploty a od nastaveného vykurovacieho programu. Možnosť riadenia aj v závislosti od vonkajšej teploty (ak je pripojený vonkajší snímač) s možnosťou automatickej optimalizácie vykurovacej krivky.
Technické parametre Protherm Gepard Condens 12 MKO
Podrobné technické špecifikácie kotla Protherm Gepard Condens 12 MKO.
| Parameter | Jednotka | Hodnota |
|---|---|---|
| Všeobecné informácie o produkte | ||
| Model | Gepard Condens 12 MKO | |
| Typ | Závesný plynový kondenzačný kotol na vykurovanie | |
| Palivo | Zemný plyn G20 | |
| Modulačný rozsah | 1:3 | |
| Technické parametre - Vykurovanie | ||
| Max. výkon VV / TV (pri tepl. spáde 50 / 30 °C) | kW | 4,3 - 12,7 / 4,0 -15,0 |
| Max. výkon VV / TV (pri tepl. spáde 80 / 60 °C) | kW | 4,0 - 12,0 / 4,0 -15,0 |
| Účinnosť (normovaný stupeň využitia pri 40/30°C) | % | až 108,5 |
| Rozsah nastavenia teploty VV | °C | 10 - 80 |
| Min.-max. pracovný tlak VV | bar | 0,5 - 3 |
| Objem expanznej nádoby | l | 8 |
| Približný objem kondenzátu | l/h | 1,22 |
| Menovitý prietok vody (ΔT = 20 K) | l/h | 517 |
| Trieda energetickej účinnosti pre vykurovanie | Trieda A | |
| Technické parametre - Elektro | ||
| Elektrické napätie/Frekvencia | V/Hz | 230 / 50 |
| Elektrické krytie | IP | IPX4D |
| Istenie | A | 2 |
| Maximálny príkon pri prevádzke vykurovania | W | 105 |
| Príkon v pohotovostnom režime | W | <2 |
| Komunikačné rozhranie | Zbernica eBUS 2.0 | |

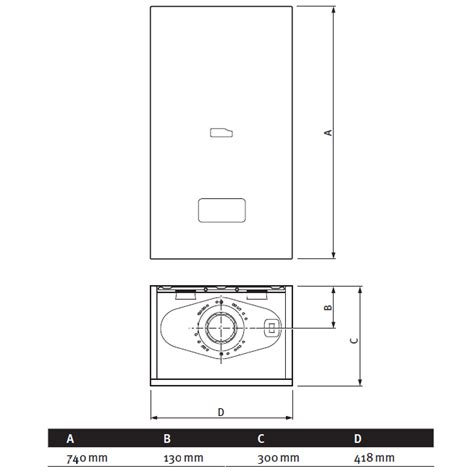

| Rozmery a pripojenie | ||
| Výška | mm | 740 |
| Šírka | mm | 418 |
| Hĺbka | mm | 300 |
| Hmotnosť (bez vody) | kg | 31 |
| Odťah spalín - priemer odkúrenia | mm | 60/100, 80/125, 80/80 |
| Pripojovacie rozmery kúrenie prívod/spiatočka | G3/4" - vonkajší závit | |
| Pripojovacie rozmery plyn | G1/2" - vonkajší závit | |
| Emisie | ||
| Trieda NOx | 5 | |
| Minimálna teplota spalín | °C | +32 |
| Maximálna teplota spalín | °C | +105 |
Vlastnosti a výhody
Plynový závesný kondenzačný kotol Protherm Gepard Condens 12 MKO prináša rad výhod:
- Významné úspory plynu vďaka kondenzačnej technike a plynulej regulácii výkonu.
- Komfort vykurovania s použitím regulácie podľa vonkajšej teploty (ekvitermická regulácia*).
- Možnosť prípravy teplej vody v externom zásobníku.
- Bezpečnosť a jednoduchosť použitia vďaka najnovším bezpečnostným funkciám.
- Jednoduchý ovládací panel s podsvieteným inverzným displejom s výbornou čitateľnosťou aj v tmavých miestnostiach a autodiagnostikou.
- Spolupráca s komunikačnými regulátormi pre viac úspory a pohodlia.
- Nízka hmotnosť a jednoduchá inštalácia do systému či už v novostavbe alebo pri výmene starších kotlov.
- Mimoriadne nízka hlučnosť umožňuje inštalovať kotol aj v obytných priestoroch.
- Možnosť pripojenia ekvitermickej regulácie cez eBus komunikačné rozhranie.
- Možnosť diaľkového ovládania kotla cez internet pomocou Smart regulátorov MiGo a mobilnej aplikácie.
- Elegantný a moderný dizajn.
- Vyrobené na Slovensku s 3-ročnou zárukou (platnou po vykonaní technických prehliadok do 12 a 24 mesiacov od sprevádzkovania).
Inštalácia a odvod spalín

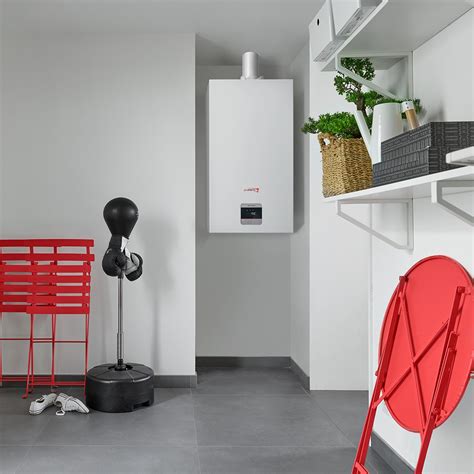

Minimálne rozmery a mimoriadne tichá prevádzka umožňujú montáž závesného plynového kondenzačného kotla Protherm Gepard Condens 12 MKO aj v obytných priestoroch. Je ideálnou voľbou pri modernizácii a rekonštrukcii starších vykurovacích systémov, ale aj pri inštaláciách v novostavbách, kde sa často zabúda na vyčlenenie priestoru pre technické zariadenia.

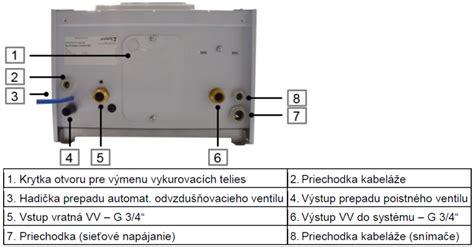

Pripojovacie závity kotla
- Prívod kúrenia: vonkajší závit G3/4“
- Spiatočka kúrenia: vonkajší závit G3/4“
- Plyn: vonkajší závit G1/2“
- Prívod vykurovacej vody pre pripojenie zásobníka na strane kotla: vonkajší závit G3/4“
- Výstup vykurovacej vody pre pripojenie zásobníka na strane kotla: vonkajší závit G3/4“
Možnosti odvodu spalín
Závesný kotol Protherm Gepard Condens 12 MKO neobsahuje v základnom prevedení pripojovací adaptér na odvod spalín. V závislosti od celkovej dĺžky dymovodu sú k dispozícii pripojovacie adaptéry DN60/100 alebo DN80/125, ktoré je nutné objednať spolu s plynovým kotlom. Odvod spalín je riešený núteným spôsobom vďaka zabudovanému ventilátoru, podobne ako pri "turbo" kotloch.
Najčastejšie sa používajú koncentrické dymovody, ktoré sú vedené vertikálne cez strechu alebo horizontálne cez stenu. Ďalšou možnosťou je riešiť odvod spalín cez komín, ktorý sa využije ako inštalačná šachta. V takom prípade je možné oddeliť nasávacie a výfukové potrubie (vyvložkovanie komína plastovými rúrami) alebo použiť koncentrický dymovod vedený až nad ústie komína. Všetky technické riešenia sa odporúča pred realizáciou prekonzultovať s príslušným kominárom.
Odporúčaná regulácia pre maximálne úspory
Pre dosiahnutie maximálnych úspor je dôležité zvoliť správny spôsob regulácie pre Gepard Condens 12 MKO:
- Pre radiátorové ústredné kúrenie: Vhodné sú regulátory snímajúce priestorovú teplotu, ako napríklad káblové izbové regulátory Thermolink Select, programovateľné Thermolink P alebo MiSet. Ak nie je možné káblové prepojenie, sú k dispozícii bezdrôtové programovateľné digitálne termostaty Thermolink RC alebo MiSet R.
- Pre podlahové/stenové kúrenie: Ideálne sú ekvitermické regulátory, ktoré snímajú vonkajšiu teplotu, pretože nízkoteplotné systémy majú dlhšiu dobu nábehu. Pre kotol Gepard Condens postačuje ekvitermický regulátor Thermolink P (s dokúpeným snímačom vonkajšej teploty) alebo systémový ekvitermický eBus regulátor MiPro.
- Pre zložitejšie systémy: Pre viac vykurovacích okruhov (napr. kombinácia podlahového a radiátorového kúrenia) sa odporúča programovateľný ekvitermický systémový eBus regulátor MiPro, ktorého možnosti sa dajú rozšíriť pomocou systémových modulov RED-3 alebo RED-5.
Vhodnosť použitia
Závesný kondenzačný kotol Protherm Gepard Condens 12 MKO je vďaka svojim vlastnostiam a parametrom vhodný pre široké spektrum aplikácií:
- Vykurovanie menších rodinných domov a bytov.
- Plynový kotol pre vykurovanie bytových domov a radoviek.
- Kondenzačný kotol na kúrenie pre obchodné a výrobné prevádzky.
- Vykurovanie a ohrev vody v externom zásobníku teplej vody pre rekonštrukcie a modernizácie.
- Výmena starých kotlov za nové s minimálnymi priestorovými požiadavkami na inštaláciu.
O značke Protherm
Protherm je tradičný slovenský výrobca kvalitných tepelných zdrojov a kotlov pre vykurovanie, založený v 90. rokoch. V roku 2004 sa značka Protherm začlenila do koncernu Vaillant Group, čo jej umožnilo exportovať svoje výrobky do mnohých krajín sveta. Spoločnosť sa dlhodobo zameriava na využívanie obnoviteľných zdrojov energie a ekologické spôsoby vykurovania, čo potvrdzuje aj predstavenie solárneho systému Helioset, tepelných čerpadiel vzduch - voda GeniaAir a inovatívnej technológie FlameFit pre novú generáciu kondenzačných kotlov, ktorá sa automaticky prispôsobuje meniacej sa kvalite plynu. Protherm si vybudoval širokú sieť obchodných a servisných partnerov na Slovensku, čím zabezpečuje rýchly prístup k produktom a komplexnú starostlivosť o zákazníkov.
