Tradičné systémy vykurovania často spočívajú v ohreve vzduchu, ktorý následne prúdi smerom nahor k stropu a čiastočne ochladený sa vracia späť k podlahe. V takýchto miestnostiach vzniká charakteristické prúdenie vzduchu a pomerne veľký rozdiel teplôt medzi vzduchom pod stropom a pri podlahe. Z hľadiska pomeru odovzdávaného tepla je u týchto systémov sálavá zložka minimálna.
Na rozdiel od konvekčného vykurovania, pri sálavom vykurovaní je tento pomer obrátený. Tepelný tok ohrieva vzduch (voľne ním prechádza) a k šíreniu tepla dochádza predovšetkým sálaním. Teplo sa po dopade na predmety (steny, podlaha, nábytok) čiastočne odrazí, ale jeho väčšia časť je pohlcovaná predmetmi, na ktoré dopadá. Sálavá energia takto priamo ohrieva predmety, steny aj ľudí v miestnosti.
Princíp fungovania a výhody sálavého vykurovania
Intenzitu sálania ovplyvňuje predovšetkým povrchová teplota - čím je vyššia, tým menší pomer tepla je odvedený takzvanou „konvekciou“, čiže prúdením do priestoru. Prúdiaci vzduch nestačí plochu ochladzovať a zvyšuje sa sálavá zložka. Vplyv na podiel sálavej zložky má najmä poloha vykurovacieho telesa. Sálavá plocha, umiestnená vo vodorovnej polohe pod stropom, predá väčšinu energie sálaním, pretože vzduch nemôže cirkulovať.
Zrejme najvýznamnejšou výhodou sálavých systémov je vytvorenie homogénneho tepelného poľa v interiéri s výborným horizontálnym a vertikálnym teplotným priebehom. Toto je základný predpoklad úspory energie. V porovnaní s tradičným spôsobom chladenia vzduchom, použitie tepelnej výmeny sálavého typu je schopné zaistiť vysoko komfortné podnutky vďaka prirodzenejšiemu typu výmeny, ktorý vylučuje prúdenie vzduchu, cirkulovanie prachu a hluk typický pre tradičné vzduchotechnické systémy. Sálavé systémy udržujú stálu tepelnú pohodu v miestnosti, minimalizujú teplotné rozdiely tak vo vertikálnom, ako i horizontálnom smere.
Pokiaľ je upravovaná teplota stien, je možné dosiahnuť, na rozdiel od tradičných systémov, rovnaký tepelný komfort i pri vnútornej teplote vzduchu, ktorá sa blíži teplote vonkajšieho prostredia. Táto vlastnosť sálavých systémov umožňuje značné energetické úspory.
Argumenty proti stropnému vykurovaniu:
- "Teplo stúpa nahor, preto je toto vykurovanie fyzikálny nezmysel." V skutočnosti je hlavným transportným mechanizmom pri zdieľaní tepla v priestore tepelné sálanie. Priestorové sálanie samotné ustáli priestorovú teplotu v miestnosti (ak nie je intenzívne vetraná) a priemer povrchových teplôt v miestnosti, vážených podľa plochy.
- "Pod stropom sa prehrieva hlava." Osoby, ktoré boli vo vykurovacom období pozvané na návštevu objektu s celoplošným stropným vykurovaním, nič podobné nezaznamenali. Keď si v celej budove nevšimli radiátory, teplovzdušné fukáre atď., čudovali sa a pýtali, či máme podlahové vykurovanie. Vzduch sa síce účastní teplozemnných dejov medzi vykurovacím telesom a vykurovaným priestorom, avšak len okrajovo a odvodene.
Intenzita tepelného sálania rastie so štvrtou mocninou termodynamickej teploty (T4). To znamená, že aj malá zmena teploty vykurovacieho stropu vyvolá znateľnú pocitovú zmenu. Naopak, aj veľká zmena vonkajšej teploty si vynúti len malú zmenu teploty vykurovacieho stropu, v praxi väčšinou žiadnu.
Teplovodné stropné systémy
Najrozšírenejším spôsobom sálavého vykurovania v rodinných aj bytových domoch je veľkoplošné sálavé vykurovanie, ktoré je charakterizované umiestnením vykurovacej plochy do stavebných konštrukcií, teda do podlahy, stropu alebo steny. Ich povrchová teplota nesmie byť vysoká. Toto kritérium v plnej miere spĺňajú nízkoteplotné sústavy - teda systémy s nízkou teplotou vykurovacej vody, ktoré súčasne pôsobia architektonicky čisto - sú takmer neviditeľné.
Teplovodné vykurovanie funguje vďaka horúcej vode, ktorá prúdi v podlahe, v stene alebo v strope, v rúrkach z plastu, hliníka alebo medi. Rozlišujeme suchý alebo mokrý spôsob vykurovania.
Jednou z najväčších výhod teplovodných systémov vykurovania je možnosť ušetriť 20 až 30 % bežných prevádzkových nákladov na energiu v porovnaní s využívaním bežných radiátorov. Plošné teplovodné vykurovanie dokáže rovnomerne ohrievať podlahu, stenu alebo strop po celkovej ploche bytu, domu alebo iného objektu. Je teda vhodný aj do objektov s väčšou plochou - administratívne budovy, hotely, obchodné centrá, priemyselné objekty.
Ďalšou výhodou je, že môžete plynule meniť výkon a intenzitu vykurovania.
Systémy sálavého stropného vykurovania / chladenia
Systémy sálavého stropného vykurovania / chladenia predstavujú systémovú inováciu, ktorá pre prevádzkový režim využíva veľkú teplovýmennú plochu s oveľa nižšími výstupnými teplotami v porovnaní s tradičnými systémami. Tieto systémy umožňujú dosiahnuť výrazné úspory energie, ktoré môžu dosahovať až 75 % prevádzkových nákladov, čo zaisťuje rýchlu návratnosť vložených investícií.
Pri sálavých stropných systémoch sa koncept vykurovania alebo chladenia premenil na ekologickú pohodu, čo neznamená zvyšovanie alebo znižovanie teploty oproti teplote v priestore, ako sme zvyknutí pri tradičných systémoch.
IVARCLIMA
Sadrokartónové sálavé stropné panely IVARCLIMA predstavujú modernú variantu pre vykurovanie a chladenie z technického, ekonomického, zdravotného aj praktického pohľadu. Jedná sa o panely vyrobené zo sadrokartónových dosiek s inštalovanou vykurovacou slučkou z plastových rúrok, vhodných na prietok teplej alebo studenej vody. Inštalácia sa zvyčajne vykonáva na strop, prípadne na stenu, a nezaberá užitočný priestor pre iné zariadenia.
V prevádzkovom režime nedochádza k pohybu vzduchu a následne k víreniu prachu, čím je dosiahnutá bezkonkurenčná zdravotná nezávadnosť prostredia. Predmetom inštalácie sálavého stropného systému IVARCLIMA nie sú žiadne ďalšie zariadenia, ktoré by mali negatívny dopad na estetiku prostredia, a nie sú potrebné žiadne prašné stavebné práce.
Systém IVARCLIMA v kombinácii s obnoviteľnými zdrojmi energie, ako sú fotovoltaické systémy, solárne termálne systémy a tepelné čerpadlá, umožňuje znížiť emisie do atmosféry. V kombinácii s obnoviteľnými zdrojmi energie spĺňa všetky predpoklady na to, aby bola bytová jednotka alebo objekt energeticky nezávislé.
Sálavé stropné panely IVARCLIMA sú tvorené sadrokartónovými doskami, ktoré sú po inštalácii nerozpoznateľné od klasických sadrokartónových dosiek. V priestore ich možno inštalovať na strop alebo stenu, a nezaberajú tak priestor pre iné zariadenia, nespôsobujú vírivý pohyb vzduchu a s ním súvisiacu nežiaducu prašnosť.
Najčastejším nízkoteplotným zdrojom sú v spoločnosti IVAR CS švédske tepelné čerpadlá THERMIA pracujúce v rozsahu teplôt od 27 °C do 35 °C pri vykurovaní a od 16 °C do 20 °C pri chladení.
Sadrokartonár vytvorí nosnú kovovú konštrukciu potrebnú na upevnenie sadrokartónových panelov, vytvorenú podľa vopred spracovanej schémy pokládkového plánu. Realizácia nosnej kovovej konštrukcie na následné upevnenie sálavých sadrokartónových panelov sa vykonáva zavesením vhodných profilov do kovového rámu. Profily tvoriace nosný kovový rám sú vyrobené z oceľového plechu s menovitou hrúbkou väčšou alebo rovnou 0,60 mm s povrchovou úpravou zinkovaním.
Vzdialenosť medzi jednotlivými profilmi je podmienená hrúbkou použitých sadrokartónových dosiek a smerom ich pokládky, ktorá môže byť rovnobežná alebo kolmá k profilom. Výber prvkov na zavesenie nosnej kovovej konštrukcie musí byť vykonaný v závislosti od typu podpery, požadovaného spustenia a typu použitého profilu.
Systém IVARCLIMA je možné zavesiť na akýkoľvek typ podpery, či už sa jedná o betón, tehlu alebo drevo. Medzi hlavné výhody pri výbere zaveseného podhľadu patrí, okrem vytvorenia nosnej kovovej konštrukcie na inštaláciu sadrokartónových panelov, aj možnosť využitia dutého priestoru.
Potom, čo bola vykonaná tlaková skúška tesnosti všetkých hydraulických pripojení, nasleduje odvzdušnenie všetkých okruhov. V prípade poklesu tlaku sa vykoná dopustenie vody do systému na prívodnom a odvzdušnenie na vratnom potrubí, pokiaľ nebude zrejmé, že bol všetok vzduch zo systému odlúčený. Ideálnym riešením je vybavenie systému odlučovačmi vzduchu alebo automatickými odvzdušňovacími ventilmi, ktoré sú obvykle dodávané ako súčasť distribučného rozdeľovača.
Po dokončení montáže výplňových pasívnych panelov sa vykoná ošetrenie škár sadrovaním, brúsením a finálnym náterom celého stropu.
Giacoklima
Systém Giacoklima umožňuje maximálne využitie priestoru miestnosti a poskytuje veľkú voľnosť pri projektovaní a architektonickej tvorbe prostredia. Systém sálavého stropu môže byť kombinovaný so systémom nútenej ventilácie, napríklad z dôvodu hygienickej výmeny vzduchu.
Modularita - séria GK umožňuje realizovať sálavé podhľady z modulov s veľkosťou 30x120 cm, 60x120 cm a 120x120 cm, čím je umožnené naplniť všetky požiadavky projektantov. Štruktúra je veľmi flexibilná a poskytuje možnosti personalizácie projektov tak, aby bolo možné prispôsobiť sa všetkým rozmerom a požiadavkám prostredia.
Maximálna flexibilita - rozdelenie do jednotlivých zón z pohľadov rozvodov môže byť navrhnuté podľa špecifických požiadaviek. Hydraulické zapojenie môže byť realizované viacerými spôsobmi s možnosťou veľmi flexibilných riešení.
Dokonalá možnosť kontroly - panely je možné na nosnej konštrukcii otvoriť, čo umožňuje prístup do priestoru pod stropom k prevádzaniu operácií údržby a kontroly ostatných technologických rozvodov bez potreby zariadenie vypínať.
Rýchla montáž - komponenty nosnej konštrukcie sú spojené pomocou šróbov, ktorých pozícia je daná referenčnými otvormi, ktoré zabezpečujú, že táto operácia je veľmi rýchla a presná.
Vysoká tepelná účinnosť - pre sériu GK bola použitá nová patentovaná technológia, ktorá používa difúzne platne z pasivovaného hliníka (lepené pomocou špeciálneho lepidla), ktorými priamo prechádza médium (voda) rozvodu.
Pevnosť nosnej konštrukcie - nosná konštrukcia môže byť riešená pozdĺžnym alebo krížovým typom. Celý strop je zavesený na nosných závesných hákoch. Konštrukcia je riešená tak, aby absorbovala dilatácie spôsobené zmenami teplôt.
Integrácia s ďalšími rozvodmi - do priestoru stropu je možné inštalovať rozličné druhy technologických rozvodov. Do podhľadu môžu byť zabudované osvetľovacie komponenty, služobné rozvody (napríklad reproduktory, vzduchotechnické komponenty, protipožiarne zariadenia alebo hlásiče) s maximálnou variabilitou bez toho, aby narušený estetický alebo funkčný aspekt.
Zehnder (ZIP, ZBN, Alumline)
Teplovodné stropné systémy Zehnder na sálavé vykurovanie a chladenie predstavujú komfortné a zároveň energeticky úsporné riešenie. Oceľové teplovodné panely Zehnder ZIP je možné vďaka modulárnej konštrukcii flexibilne kombinovať, takže sa hodia do každej montážnej situácie. Predovšetkým ich nižšia hmotnosť uľahčuje montáž a zároveň vytvára zo systému najvhodnejší variant na inštaláciu pod strešné konštrukcie s malou nosnosťou.

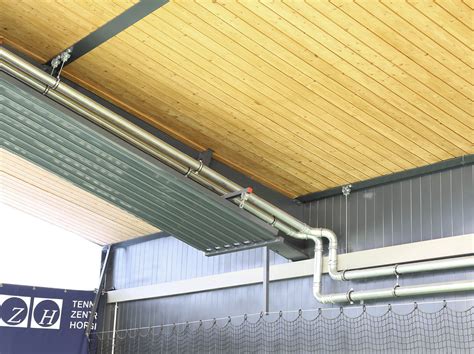

Zehnder ZIP: Základom sálavého panelu Zehnder ZIP je oceľový pozinkovaný plech so špeciálnym upínacím profilovaním. Doň sú vtlačené štyri pozinkované rúrky z presnej ocele a vložená vrchná tepelná izolácia. Panely Zehnder ZIP sa dodávajú s hladkým povrchom, ktorý je pozinkovaný a opatrený kvalitným polyesterovým lakom v bielom odtieni RAL 9016.
Na montáž stropných sálavých panelov je k dispozícii päť rozličných montážnych súprav. Panely Zehnder ZIP možno využiť skutočne flexibilne - okrem širokého štandardného programu existuje mnoho špeciálnych riešení.
Zehnder ZBN: Tento typ oceľových teplovodných panelov je obľúbený pre svoju veľkú adaptabilitu na najrôznejšie situácie a pre možnosti výroby „na mieru“ - či už ide o skosené rezy, zvýšené koncové diely, integráciu svetiel, otvory na svetlík, ochranné mreže proti zachytávaniu lôpt alebo perforované panely pohlcujúce hluk. Základom panelov ZBN tvoria sálavý plech a oceľové rúrky s priemerom 28 mm.
Zehnder Alumline: Špeciálne na sálavé vykurovanie a chladenie administratívnych budov, kancelárskych, školiacich a predajných priestorov, škôl, nemocníc alebo ordinácií rozšírila firma Zehnder portfólio svojich výrobkov o stropný teplovodný systém Zehnder Alumline. Vyznačuje sa elegantným vzhľadom, vysokým podielom sálavého tepla a možnosťou chladenia; vytvára príjemné vnútorné prostredie bez prievanu, vírenia vzduchu a hluku.
Stropný systém tvorí kombinácia aktívnych vykurovacích a neaktívnych oceľových stropných panelov, ktoré sa dodávajú v šírke 600 mm a dĺžkach 600, 1200, 1800, 2400 a 3000 mm. Vkladajú sa do rastrových stropov so závesnou konštrukciou s T-profilmi.
Efektívny prenos tepla z vykurovacej vody takmer celým povrchom medených rúrok so špeciálnym tvarom „D“ a roznášacími profilmi z hliníka umožňuje vysokú úsporu energie. Stropné systémy Zehnder Alumline pracujú aj pri nízkych teplotách.
Tepelné správanie rúrky D-profilu: Termografický záznam ukazuje, že pri rúrke s profilom v tvare D dochádza k väčšiemu a rovnomernejšiemu prenosu tepla než pri bežnej guľatej rúrke s priemerom 12 mm. To je možné vďaka kompletnému obklopeniu rúrky, a teda vďaka väčšej kontaktnej ploche rúrky na vykurovacom a chladiacom module.
Tieto stropné panely sú voliteľne k dispozícii s hladkým alebo perforovaným povrchom (na pohlcovanie hluku). Zvukové vlny absorbuje rúno na zadnej strane panela a vložená izolácia.
Nové aktivačné moduly pre uzavreté sadrokartónové stropy predstavujú vysokoúčinný systém komfortného vykurovania a chladenia verejných interiérov, bytov aj rodinných domov s podhľadmi. Moduly sa upevňujú veľmi jednoducho na štandardnú konštrukciu pre sadrokartónové dosky, potom sa prepoja a pripoja na teplovodnú sústavu a následne sa zakryjú sadrokartónovými doskami.
Sú k dispozícii v neperforovanom vyhotovení (šírka modulu 423 mm) alebo v perforovanej verzii (šírka modulu 263 mm) - na pohlcovanie hluku. Oba varianty panelov sú v dĺžkach 600, 1200, 1800, 2400 a 3000 mm.
Rozdiely oproti elektrickému sálavému vykurovaniu
Pri elektrickom sálavom vykurovaní sa najčastejšie používajú vykurovacie rohože. Výhodou tohto vykurovania je nízka skladba podlahy a relatívne nízke investičné náklady v porovnaní s teplovodným. Nevýhodou sú však prevádzkové náklady, preto sa tento typ vykurovania prevažne používa iba v kúpeľniach (prípadne pri kuchynskej linke) na zvýšenie teploty podlahy alebo pre efekt teplej podlahy pri prechodných obdobiach, kedy teplovodné vykurovanie ešte nie je zapnuté. Obľúbené je tiež pri zabezpečení vykurovania v chatách alebo stavbách s nepravidelnou prevádzkou.
Energetické úspory a ekológia
Systémy sálavého stropného vykurovania / chladenia umožňujú dosiahnuť výrazné úspory energie, ktoré zaisťujú rýchlu návratnosť vložených investícií. V kombinácii s obnoviteľnými zdrojmi energie, ako sú fotovoltaické systémy a tepelné čerpadlá, môžu znížiť emisie do atmosféry a prispieť k energetickej nezávislosti objektu.
Pri sálavom vykurovaní je možné dosiahnuť rovnaký pocit tepelnej pohody pri nižšej teplote vzduchu v miestnosti v porovnaní s konvekčným vykurovaním, čo vedie k priamym energetickým úsporám.
Inštalácia a údržba
Pri sálavých stropných systémoch sa často využíva sadrokartónová konštrukcia, do ktorej sú integrované vykurovacie telesá. Táto konštrukcia môže byť zavesená na kovovom ráme, ktorý je potom upevnený do stropu. Dôležitá je správna voľba materiálov a presnosť montáže.
Systémy sálavého stropného vykurovania a chladenia nevyžadujú takmer žiadnu údržbu. Panely nemajú žiadne pohyblivé časti, čím sa minimalizuje riziko porúch a potreba servisných zásahov. V prípade potreby údržby iných technologických rozvodov pod stropom, sú aktívne panely často konštruované tak, aby umožňovali prístup.
Porovnanie s inými systémami
Na rozdiel od tradičných radiátorov, ktoré ohrievajú vzduch a spôsobujú jeho cirkuláciu, sálavé systémy ohrievajú priamo predmety a ľudí, čím vytvárajú pocit tepla aj pri nižšej teplote vzduchu. Tento efekt šetrí energiu a zlepšuje tepelnú pohodu.
V porovnaní s podlahovým vykurovaním, ktoré má väčšiu tepelnú zotrvačnosť, môžu stropné systémy rýchlejšie reagovať na zmeny regulačných požiadaviek. Stropné systémy tiež nezaberajú žiadny priestor v obytnej zóne.
Pri výbere systému vykurovania je dôležité zvážiť nielen investičné náklady, ale aj prevádzkové úspory, komfort, estetiku a požiadavky na údržbu.
