Vo vzduchotechnike zohrávajú redukcie, potrubia a ďalšie komponenty kľúčovú úlohu pri zabezpečovaní efektívneho a spoľahlivého fungovania systémov vetrania, klimatizácie a odsávania. Tieto prvky umožňujú prechod medzi rôznymi priemermi potrubia a vytvárajú komplexné rozvody vzduchu.
Redukcie vo vzduchotechnike
Pozinkované redukcie pre vzduchotechniku a rozvody vzduchu slúžia na prechod medzi rôznymi priemermi potrubia a sú dôležitým prvkom v systémoch vetrania, klimatizácie a odsávania. Napríklad, pozinkovaná redukcia Ø125/Ø160 mm je ideálna pre spoľahlivé prechody medzi rôznymi priemermi v systémoch vzduchotechniky.
Redukcia slúži ako prechod medzi kruhovým potrubím rozdielnych priemerov. V ponuke je napríklad redukcia HACO RK 100/125 mm kovová, vhodná pre ventilačné potrubie. Materiálom pre takéto redukcie je často kov, špecificky oceľový plech s pozinkovaným povrchom.
Základné typy vzduchotechnických potrubí
Základným konštrukčným prvkom vzduchotechnických rozvodov je potrubie, ktoré môže byť z pozinkovanej ocele, kruhové alebo štvorhranné. V prípadoch, kde nie je možné použiť rovné potrubie, je možné použiť flexibilné, ohybné potrubie.

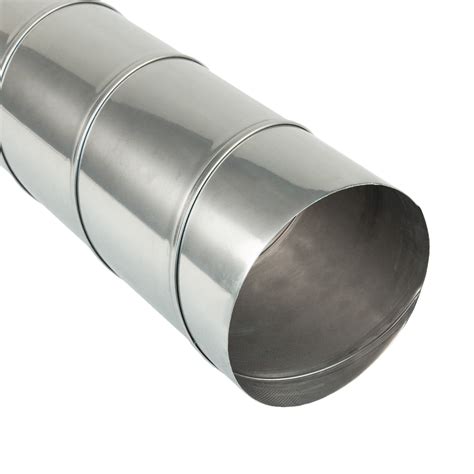

Kruhové spiro potrubie
Kruhové spiro potrubie je určené pre montáž vzduchotechniky. Spiro potrubie so špirálovo vinutými spojmi je navrhnuté pre dopravu vzduchu s jednoduchou montážou. Štandardná dĺžka spiro potrubia je 3000 mm.

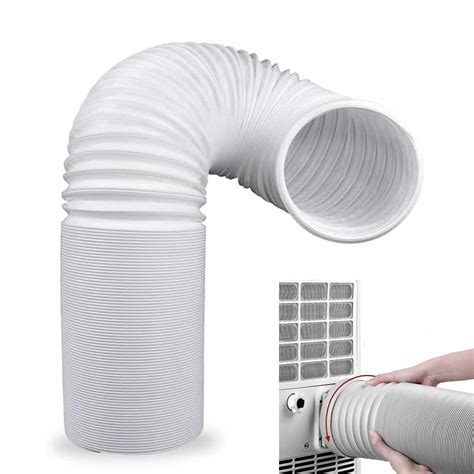

Flexibilné potrubie
V ponuke flexibilného potrubia nájdete hadice od renomovaných európskych a svetových výrobcov. Ponúkajú sa hadice z AL, PU, PVC a ďalších materiálov, ktoré je možné dodať v rôznych prevedeniach:
- Antistatické
- Tepelne a hlukovo izolované
- Elektricky vodivé
- Ťažko horľavé
- Odolné proti vlhkosti, hydrolýze a hnilobe
Hadice sú vhodné predovšetkým pre bežnú vzduchotechniku a klimatizáciu, ale vyhovejú aj požiadavkám na odsávanie pilín, hoblín, granulátov, piesku či črepov.
Štvorhranné potrubie
Štvorhranné vzduchotechnické potrubné rozvody sú určené pre vetranie v priemyselných, komerčných priestoroch a rodinných domoch. Tieto rúry sú vyrobené z pozinkovaného plechu s trapézovým prelisom. Veľkou výhodou je zníženie rizika tvorby hluku vo vzduchotechnickej trase a možnosť výroby ľubovoľného rozmeru potrubia.
Priame vzduchotechnické hranaté potrubie a tvarovky sa štandardne dodávajú s prírubou 20 mm do dĺžky strany 1000 mm, alebo 30 mm pri dĺžke strany nad 1000 mm, prípadne podľa konkrétnej požiadavky. Je možné dodať ich s voľnou prírubou, kde spojovací profil na jednom konci nie je upevnený. Systém štvorhranného potrubia spĺňa tesnosť triedy C a tlakovú triedu 2 podľa EN 1507:2006 (ak je inštalácia v súlade s pokynmi). Spojovací profil je namontovaný na konci každej štvorhrannej tvarovky a potrubia.
Príklady štvorhranných komponentov:
- LKR: priame štvorhranné potrubie
- LBR: štvorhranné koleno s uhlami 90° alebo 45°, v pravouhlom prevedení
- LBXR: štvorhranný oblúk s uhlami 90° alebo 45°, v zaoblenom prevedení
- LDR: štvorhranná redukcia pre prechod medzi rôznymi rozmermi štvorhranného potrubia
- LBSR: štvorhranný plynulý odskok potrubného systému
- LTTR: štvorhranná odbočka v 90°, T-kus
- LEPR: štvorhranný koncový kryt do potrubia

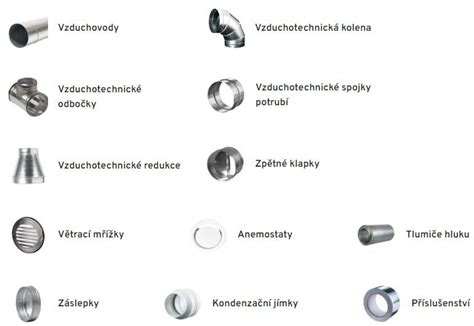

Tvarovky pre vzduchotechniku
Kruhové vzduchotechnické tvarovky v sortimente zahŕňajú: oblúky, odbočky, prechody, výfukové hlavice, protidažďové striešky a ukončovacie výfukové kusy. Tieto sú typicky vyrobené z pozinkovaného plechu. Na dopyt je možné vyrobiť tvarovky z materiálov ako sú antikoro, hliník, aluzinok.
Kruhové potrubie a tvarovky sa dodávajú v priemeroch od 63 mm do 1600 mm. Tvarovky je možné dodať s tesnením s britom, ktoré zaručuje dokonalú tesnosť potrubného systému triedy C a D podľa EN 12237.
Izolácia vzduchotechnického potrubia
Izolácia na vzduchotechnickom potrubí plní viacero funkcií: tepelnú, protipožiarnu a akustickú. Pre izolácie kruhového potrubia sú vhodnými materiálmi lamelové pásy ORSTECH LSP, prípadne izolačné návleky TERMOSLEEV alebo kaučukové izolácie K-FLEX. Pre štvorhranné potrubie sa používajú dosky ORSTECH H s hliníkovým polepom alebo kaučukové izolácie K-FLEX.
Špecializované systémy pre rodinné domy
Projekt Perla Mitíc - 4 rodinné domy s lukratívnym výhľadom na okolitú prírodu - Ing. Martin Grunta
Systém In Domo
Systém In Domo je určený na odvetranie rodinných domov. Vďaka svojej malej zástavbovej výške je vhodný do sadrokartónového podhľadu, pod podlahu a podobne. Systém In Domo sa jednoducho spája pomocou spojenia Smart Lock, rovnako ako pri potrubí SAFE.
Systém ED Flex
ED Flex je systém určený predovšetkým pre vedenie vzduchotechnických sietí v rodinných domoch, kde sa často rieši problém s nízkymi podhľadmi. Potrubie ED Flex má vnútri hladký povrch pre ľahšie prúdenie vzduchu.
Systém ED Plano
ED Plano je ďalší systém určený predovšetkým pre vedenie vzduchotechnických sietí v rodinných domoch, kde sa často rieši problém s nízkymi podhľadmi. Systém ED Plano sa skladá zo štvorhranných komponentov, ktoré sú vždy maximálne 50 mm vysoké. Potrubie má vnútri taktiež hladký povrch pre ľahšie prúdenie vzduchu.
