Princíp kondenzácie a jej význam pre účinnosť
Kondenzačné kotly predstavujú moderné a efektívne riešenie vykurovania, ktoré sa od klasických kotlov odlišuje spôsobom využívania energie. Vo vykurovacích kotloch spaľujeme uhľovodíkové palivá, najmä zemný plyn. Klasické kotly neochladia spaliny na teplotu pod rosným bodom, vodná para s vysokou energiou tak uniká bez využitia komínom.
V kondenzačných kotloch naopak ochladením spalín vodná para skondenzuje a odovzdá kondenzačné teplo. Ide o opačný proces ako pri premene vody na paru varením, skupenské teplo premeny je však rovnaké. Spálením 1 m3 zemného plynu vznikne teoreticky až 1,6 l kondenzátu, ktorý sa musí odviesť do kanalizácie. Tento proces kondenzácie je fyzikálny jav, ktorý zohráva kľúčovú úlohu pri zvyšovaní účinnosti kondenzačných kotlov.
Na rozdiel od starých klasických plynových kotlov získavajú moderné kondenzačné kotly teplo nielen spálením metánu v plyne, ale dokážu využiť aj teplo z vodných pár v spalinách. Dalo by sa povedať, že pracujú účinnejšie, účinnosť sa však pri nich neudáva. Ak sa za 100 % berie spalné teplo, ktoré v sebe zahŕňa nielen výhrevnosť, teda teplo obsiahnuté v samotnom plyne, ale aj teplo obsiahnuté vo vodnej pare, ktorá pri spaľovaní zemného plynu vzniká, potom sa normovaný stupeň využitia pohybuje asi na úrovni 98 %. Ak sa však za 100 % berie len samotná výhrevnosť plynu, dosahuje normovaný stupeň využitia až okolo 109 %. To znamená, že energiu, ktorá je obsiahnutá v plyne, vieme využiť s minimálnymi stratami. Vďaka tomu, ak vymeníte asi 20-ročný plynový kotol za nový kondenzačný, môžete ušetriť až 30 % plynu, a teda aj nemalé financie.
Kľúč k vysokej účinnosti: nízka teplota spalín a vratnej vody
Účinnosť kondenzačných kotlov je úzko prepojená s teplotou vratnej vody a charakteristikou vykurovacieho systému, s ktorým spolupracujú. Kľúčovým faktorom ovplyvňujúcim účinnosť kondenzácie je teplota vratnej vody do kotla. Aby proces prebiehal optimálne, musí byť nižšia ako **rosný bod** - hodnota, pri ktorej sa vodná para začína zrážať. Kondenzačný kotol pracuje s teplotami spalín približne 50 °C. Približne znamená, že to môže byť o niečo menej aj o niečo viac. A kondenzačná teplota, kedy dochádza ku kondenzácii vodných pár obsiahnutých v spalinách, je 52 °C.

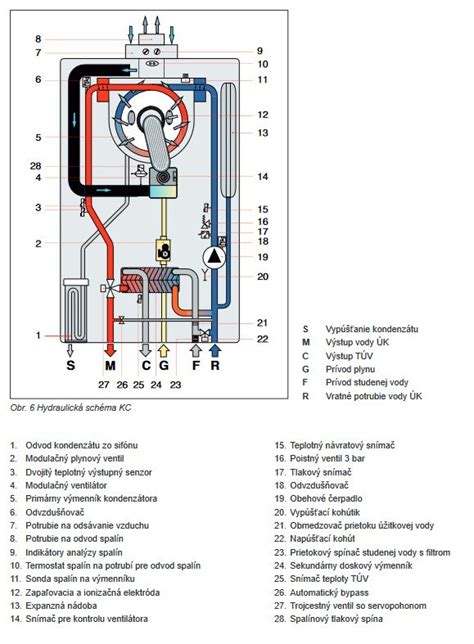

Čím nižšia je teplota vratnej vody, tým viac tepla možno získať, čo sa priamo premieta do vyššej účinnosti kotla. Kondenzačné kotly pracujú najúčinnejšie vtedy, ak je teplota vratnej vody z vykurovacieho systému čo najnižšia. V kondenzačných kotloch sa používa dodatočný výmenník tepla, ktorý ochladzuje spaliny pod teplotu rosného bodu. To umožňuje získať latentné teplo obsiahnuté vo vodnej pare.
Faktory ovplyvňujúce účinnosť kondenzácie
Ak kondenzačný kotol nepracuje v kondenzačnom režime efektívne, čo sa prejavuje nedostatočnou kondenzáciou a vyššou teplotou spalín, je dôležité hľadať príčiny v nastaveniach systému a type vykurovania.
Vplyv vykurovacieho systému

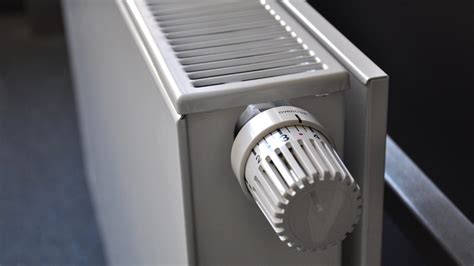

Na úspornú prevádzku sú ideálne nízkoteplotné systémy - podlahové či stenové vykurovanie, ktoré výrazne znižujú teplotu kondenzačného kotla. Pri nízkoteplotnom vykurovaní je prevádzka kondenzačného kotla efektívnejšia a náklady na kúrenie nižšie. V súvislosti s tým sa odporúča vyhnúť sa klasickým radiátorom - tie potrebujú vyššiu teplotu, teda aj viac paliva. Ak ich už zvolíme, je efektívnejšie predimenzovať ich výhrevnú plochu, aby im stačila nižšia teplota vykurovacej vody. To však neznamená, že vo vykurovacom systéme s radiátormi bude kondenzačný kotol výrazne menej účinný. Stačí dosiahnuť teplotu vratnej vody nižšiu ako 57 °C a kondenzačný kotol začne pracovať v kondenzačnom režime. Toto možno zabezpečiť napríklad miernym predimenzovaním radiátorov.
Dôležitosť správnej regulácie
Bežnou chybou používateľov plynových kotlov je voľba príliš vysokej teploty s cieľom mať dostatok tepla, čo však môže obmedziť kondenzáciu. Jednoduchý izbový termostat je absolútne nevhodný, kondenzačný kotol nie je žehlička regulovaná systémom „vypni - zapni“. Kondenzáciu, a teda účinnosť kotla môžeme ešte zlepšiť niektorými opatreniami. Ak zabezpečíme v spolupráci s vykurovacím systémom čo najnižšiu teplotu kotla, zariadenie „vyžmýka“ zo spalín maximum vody. Neodporúča sa zachraňovať staré regulátory, pretože tak stratíte výhody moderných kotlov.
Ohrev pitnej vody a kondenzácia
K úspornej prevádzke prispeje tiež ohrev pitnej vody v kondenzačných kotloch s vrstvovým zásobníkom vody. Voda sa v tomto prípade nezohrieva nepriamo v klasickom ohrievači s vinutým rúrkovým registrom pri vysokej teplote a prevádzke kotla bez kondenzácie, ale v doskovom výmenníku tepla umiestnenom v samotnom kotle. Kotol si pritom ťahá studenú vodu zdola zásobníka a dosiahne tak veľmi dobré vychladenie spiatočky kotla a kondenzáciu, a to počas ohrevu celého objemu nádrže. Pre väčšinu štvorčlenných rodín sú vhodnou voľbou stacionárne kotly so zabudovaným zásobníkom - ponúkajú komfortnú zásobu teplej vody a zároveň ide o pomerne estetické uzavreté bloky.
Odvod kondenzátu a systém spalín
Kondenzačný kotol má vždy odvod kondenzátu cez sifón brániaci úniku spalín do okolia. V praxi sa stretneme aj s nesprávnym odvodom kondenzátu, čo sa stáva pri jednoduchom pripojení hadice na kondenzát z kotla do odpadu. Pri upchatí alebo zamrznutí odpadu potom kondenzát stúpa do kotla a spôsobí jeho poruchu. Ak nie je v kotolni odpad do kanalizácie, ani neuvažujte nad ručným vynášaním kondenzátu z kotolne - sú to značné množstvá vody. Pomôže čerpadlo na kondenzát s automatickým spínaním plavákovým systémom.
Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto nemôžeme použiť klasický vyvložkovaný komín. Dôležité je optimálne vyriešiť odvod spalín a prívod vzduchu na spaľovanie. Pri odvode spalín po fasáde nepoužívajte jednoduché plastové potrubia, pretože nie sú odolné proti poveternostným vplyvom, UV žiareniu alebo vetru. Komín sa môže po čase rozpadnúť a kondenzát v ňom pre chýbajúcu tepelnú izoláciu môže zamŕzať. Výška vyústenia býva obvykle nedostačujúca, a keďže teplota spalín je veľmi nízka, dochádza hneď po tom, čo opustia výfuk, ku kondenzácii. Kondenzát však nie je neškodná voda, ale zriedená kyselina.
Riešenia pre efektívnu prevádzku a nízke teploty spalín
Voľba a dimenzovanie kondenzačného kotla
Pri výbere kondenzačného kotla je v prvom rade dôležité vybrať si zariadenie s vhodným výkonom. Kotol s veľmi nízkym výkonom, pochopiteľne, priestory dostatočne nevykúri. Kondenzačné kotly sa dimenzujú rovnakým spôsobom ako akýkoľvek iný zdroj tepla, teda podľa tepelných strát budovy a potreby tepla na ohrev pitnej vody. Najlepšie je dať si vypracovať projekt - projektant vykurovania stanoví podľa veľkosti a typu vykurovaného priestoru (podielu zasklených plôch a parametrov obvodových konštrukcií), počtu osôb atď. potrebný výkon zariadenia, prípadne aj objem zásobníka a podobne. Orientačne možno povedať, že pri tepelnej strate domu napríklad 10 kW treba hľadať plynový kondenzačný kotol s najbližším vyšším výkonom.
V prípade stacionárnych a závesných kondenzačných kotlov je na prvý pohľad zrejmý rozdiel v ich veľkosti a hmotnosti. Tam, kde technická miestnosť buď nie je k dispozícii, alebo má len minimálne rozmery, je preto voľba kompaktného nástenného kotla logická - dôvodom sú najmä priestorové možnosti, navyše tieto zariadenia mávajú aj priaznivejšiu cenu. Nástenné kotly pracujú s malým objemom vody v prietokovom režime, preto potrebujú nútený obeh, ktorý zabezpečuje kotlové čerpadlo. Naproti tomu stacionárne kotly pracujú s veľkým objemom vody, čím sa významne zjednodušuje hydraulika vykurovacieho systému a znižuje sa tepelné zaťaženie kotla. Niektoré stacionárne kotly sú vhodné aj do starých systémov - pracujú s veľkým objemom vykurovacej vody a rúrky ich výmenníka majú veľký prierez, čo umožňuje rýchlu a bezproblémovú výmenu bez toho, aby ste museli nový kotol zložito prispôsobovať starému vykurovaciemu systému.
Inteligentná regulácia systému
Optimálna regulácia výkonu prebieha podľa vonkajšej teploty ako tzv. **ekvitermická regulácia**, preto potrebuje vonkajší snímač. Táto regulácia je kľúčová, pretože prispôsobuje teplotu vykurovacej vody vonkajším podmienkam, čím maximalizuje kondenzáciu a znižuje teplotu spalín. Regulácia sa všeobecne delí na ekvitermickú a reguláciu podľa teploty priestoru. Pri ekvitermickej regulácii vyhodnocuje snímač teplotu vody, pričom voda v systéme musí neustále cirkulovať, aby mal snímač vždy aktuálne údaje. Regulátor si podľa vonkajšej teploty vypočíta požadovanú teplotu vody v potrubí a udržuje ju. Tento spôsob sa používa najmä pri systémoch s väčším objemom vody, ako je napr. podlahové vykurovanie.
V súčasnosti sú obidva typy regulácie považované za štandardnú súčasť kotla a preto ich možno zakúpiť aj vo výhodných setoch spolu s vykurovacím kotlom. Po inštalácii plynového kotla je, samozrejme, potrebné reguláciu správne nastaviť. Moderné kotly dnes regulujú teplotu vykurovacej vody podľa vonkajšej teploty (ekvitermická prevádzka), to znamená, že teplota vody, ktorá vstupuje do vykurovacieho systému, je počas vykurovacej sezóny premenlivá - čím vyššia je vonkajšia teplota, tým nižšia je výstupná teplota vody, ktorú dodáva kotol do vykurovacieho systému. Inteligentná regulácia dokáže efektívne riadiť vykurovací systém aj podľa zvyklostí a potrieb konkrétnej domácnosti. Tento program (časový harmonogram) umožňuje nastaviť rôzne cieľové teploty v rôznych časových intervaloch (pre každý deň v týždni). Termostat následne automaticky zapína a vypína kúrenie v prednastavených časoch, bez toho, aby ste ho museli manuálne ovládať.
Už pri inštalácii si zvolíte základné parametre a nastavíte požadované teploty riadenia vykurovania (napríklad komfortný, nočný a ekonomický režim) a taktiež definujete intervaly vykurovania, teda časový harmonogram. Zmeniť požadovanú teplotu v miestnosti, prípadne iné nastavenia kotla na diaľku, nie je žiadnym problémom, vykurovací systém môžete poľahky ovládať cez váš smartfón alebo tablet.
Kondenzačné kotly
Zabezpečenie správneho odvodu spalín a prívodu vzduchu
Kondenzačný kotol má vždy ventilátor, preto je vždy vo vyhotovení zjednodušene nazývaným „turbo“. Dôvodom je, že v spaľovacej komore kondenzát prirodzene steká nadol, preto musí byť horák vždy nad komorou a tým aj spaliny prúdia nelogicky a proti termickému účinku nadol. Teplota spalín je nízka, bežne do 50 °C a vyvoláva tak len slabý ťah komína. Kotol „turbo“ s ventilátorom umožňuje použiť koncentrické potrubie na odvod spalín a prívod vzduchu na spaľovanie. Neznižuje sa tým teplota miestnosti, keďže nie je ochladzovaná čerstvým vzduchom na spaľovanie. Prechod šikmou strechou je jednoduchý a nenákladný, bez stavebných konštrukcií.
Komín na odvod spalín aj prívod vzduchu má koncentrický prierez alebo kanály umiestnené vedľa seba. Ďalšou možnosťou, ako neochladzovať miestnosť vonkajším vzduchom, je pripojiť na kotol samostatné potrubie na nasávanie vzduchu. Komín, na ktorý chcete pripojiť kondenzačný kotol, by teda mal byť schopný postarať sa nielen o odvod spalín, ale aj o prívod vzduchu na spaľovanie. Ak zvolíme na odvod spalín keramický komín, musí byť odolný proti kondenzátu. Nie všetky typy sú vhodné, aj keď sú značkové a drahé; je rozumné overiť si to ešte pred postavením komína. Ústie komína treba uzavrieť krytom na odvod spalín a nasávanie vzduchu do šachty.
Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách s kotlami bežnej veľkosti nedá schváliť a skolaudovať. Možno ho ponechať len pri výmene kotla v starých inštaláciách, ale nie je veľmi vhodný. Pri rekonštrukcii stavby sa dá využiť jestvujúci komín aj na prívod spaľovacieho vzduchu, ak nie je vnútri znečistený splodinami nedokonalého spaľovania z minulosti. V opačnom prípade sa dá aj do takejto šachty inštalovať koncentrické potrubie alebo nasávať vzduch z priestoru kotolne vybavenej neuzatvárateľným prívodom.

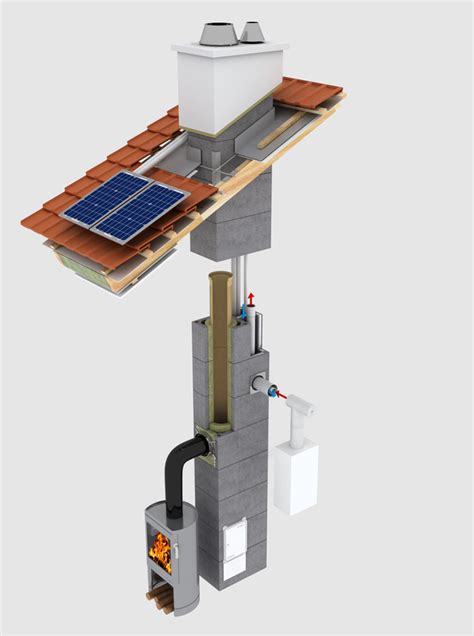

Schiedel ABSOLUT je keramický komínový systém, jediný svojho druhu na Slovensku, s absolútnou tesnosťou a odolnosťou proti prieniku vlhkosti aj korózii. Veľká dĺžka vložky 1,33 m umožňuje rýchlu výstavbu. Nenasiakavá tepelnoizolačná vrstva je integrovaná priamo v tvárnici a komín je bez zadného odvetrania (nemá v päte mriežku), vďaka tesnosti je teda ideálny do stavieb s riadeným vetraním s rekuperáciou. Schiedel KOMBIGAS umožňuje napojiť na jedinú tvárnicu spotrebič na tuhé palivá, ale aj kondenzačný kotol. V systéme KOMBIGAS sú okrem šamotovej časti aj dve samostatné šachty, ktoré sa dajú využiť na odvod spalín od kondenzačného kotla oceľovou alebo plastovou vložkou a zároveň sú určené aj na prívod vzduchu do kotla.
Pravidelná údržba a riešenie bežných porúch
Najdôležitejší je pravidelný servis kotla. Ak podceníte servis a preventívne prehliadky, môžete si byť viac než istí, že chybové hlásenia sa budú objavovať častejšie. Preventívne prehliadky sa pohybujú od 20-100€, pokiaľ však začnete robiť prehliadky pravidelne, bude stačiť jedna za rok. Určite je to lepšia investícia, ako kúpa nového kotla. Moderné kotly sú inteligentné zariadenia s vlastnou elektronikou a diagnostikou, ktorá neustále sleduje tlak, teplotu vody, množstvo plynu či správne spaľovanie. Ak niektorý z týchto parametrov nefunguje tak, ako má, kotol to okamžite rozpozná a zobrazí chybový kód.
Ak sa na displeji objaví chybové hlásenie, vždy sa riaďte pokynmi v návode a konkrétnym kódom, ktorý kotol zobrazuje. Ak sa však chyba po resete opakuje, kotol sa vypína alebo kód signalizuje problém s elektronikou, ventilátorom či čidlom, je čas zavolať servisného technika. Ak kotol hlási problém s plameňom, ventilátorom, čidlom spalín, elektronikou alebo únikom spalín, ide o poruchy, ktoré môžu byť nebezpečné alebo poškodiť zariadenie a môžu viesť k neefektívnej prevádzke a vyššej teplote spalín.
Medzi časté príčiny porúch alebo neefektívnej prevádzky patria:
- Zavretý uzáver plynu, nefunkčné batérie v priestorovom termostate, nefunkčná elektrická zásuvka, alebo použitie rozdvojky pri plynovom kotli v elektrickej zásuvke.
- Nedostatočné množstvo vody v obehu ústredného kúrenia, nízky tlak vody v systéme (napr. pod 0,6 bar).
- Porucha snímača vratného potrubia, snímača teploty teplej vody alebo vonkajšieho/vnútorného čidla.
- Prekročenie maximálnej teploty vykurovacej vody (napr. 95°C) alebo prehriatie kotla.
- Strata plameňa vplyvom prerušenia dodávky plynu.
- Nízke otáčky ventilátora, nefunkčnosť ventilátora, alebo iné problémy s prívodom vzduchu či odvodom spalín.
- Chybné obehové čerpadlo, nedostatočný prietok vykurovacej vody cez kotol, upchaté sitko na spiatočke.
- Únik spalín alebo problém s ich odvodom, ktorý môže spôsobiť závažné zdravotné komplikácie.
- Elektronické chyby alebo problémy s komunikáciou medzi kotlom a regulátorom.
Nie všetky chybové hlásenia znamenajú vážnu poruchu. Mnohé z nich upozorňujú na bežné prevádzkové stavy - napríklad nízky tlak vody v systéme, nedostatok plynu alebo dočasné zablokovanie horáka po výpadku elektriny. Ak sa však chyba po resete opakuje, kotol sa vypína alebo kód signalizuje problém s elektronikou, ventilátorom či čidlom, je čas zavolať servisného technika.
