Pripojenie elektrického bojlera na prívod studenej vody

Inštalácia elektrického ohrievača vody sa môže zdať ako náročná úloha, no so správnym vedením a základnými znalosťami môže byť zvládnuteľným projektom pre domácich majstrov, alebo dobre pochopeným procesom, ak si najmete profesionála. Predtým, ako začnete inštaláciu, získajte všetky potrebné nástroje a materiály, napríklad kľúče, nožnice na potrubie, spájkovacie zariadenie (ak pracujete s medenými potrubím), teflónovú pásku na tesnenie spojov a vodováhu.

Výber miesta a kontrola elektrickej inštalácie

Prvým krokom pri inštalácii elektrického bojlera je zvoliť správne miesto. Táto oblasť by mala byť dobre vetraná, pretože hoci elektrické bojlery produkujú menej výfukových plynov v porovnaní s plynovými kotlami, správna cirkulácia vzduchu je stále nevyhnutná. Malo by byť tiež blízko prívodu vody a vykurovacieho systému, ktorý bude slúžiť. Uistite sa, že podlaha je rovná a môže podporiť hmotnosť bojlera.

Overte, či váš elektrický systém dokáže spracovať požiadavky na energiu bojlera. Musíte poznať požiadavky na napätie, prúd a fázu bojlera. V prípade potreby sa poraďte s elektrikárom, aby ste zaistili, že váš elektrický panel má dostatočnú kapacitu a aby bolo zapojenie vhodné.

Rozbalenie a kontrola bojlera

Akonáhle budete mať váš elektrický bojler s horúcou vodou dodaný, opatrne ho rozbaľte. Skontrolujte, či bojler nemá žiadne viditeľné poškodenie počas prepravy. Skontrolujte všetky komponenty, ako sú vykurovacie prvky, ovládacie prvky a ventily, aby ste sa uistili, že sú v dobrom stave.

Montáž bojlera

Pre nástenné bojlery použite montážne držiaky poskytnuté výrobcom. Označte polohy na stene podľa šablóny. Vyvŕtajte otvory a v prípade potreby vložte hmoždinky. Potom opatrne zdvihnite bojler a pomocou držiakov ho pripevnite k stene. Použite vodováhu na zabezpečenie toho, aby bol bojler dokonale vertikálny. Ak máte podlahový bojler, položte ho na rovný povrch. Uistite sa, že je vycentrovaný a stabilný.

Vodovodné pripojenie

Pripojte potrubie vstupu studenej vody k určeným vstupom na bojleri. Pomocou teflónovej pásky utesnite závity potrubia, aby ste zabránili únikom. Potrubie výstupu z horúcej vody by malo byť pripojené k vykurovaciemu systému alebo k sieti distribúcie horúcej vody. V závislosti od typu potrubia (meď, PEX atď.) možno budete musieť použiť rôzne metódy pripojenia.

Nainštalujte expanznú nádrž v blízkosti bojlera. Keď sa voda ohrieva, rozširuje sa a expanzná nádrž poskytuje priestor pre túto expanziu. Pripojte expanznú nádrž k potrubnému systému bojlera podľa pokynov výrobcu. Pre zásobníky Junkers rady SO ... a ST ... musí byť od prevádzkového tlaku 8 barov namontovaný redukčný ventil. Predpokladom je, aby bol namontovaný poistný ventil s otváracím tlakom 10 barov. Odpadové vedenie nesmie byť uzavreté a musí voľne a viditeľne vyúsťovať do kanalizácie.

Na zabránenie kontaktnej korózii na pripájacích závitoch zásobníka je účelné na pripájanie použiť mosadzné alebo bronzové skrutkovacie prvky. V spojení s medeným potrubím môže pri nepriaznivom zložení a vysokej tvrdosti vody dochádzať v dôsledku elektrochemických procesov k zanášaniu potrubí. Na zamedzenie týchto prejavov sa odporúča elektrické oddelenie použitím izolačných prvkov, resp. Pre bezporuchovú prevádzku.

Potrubia by mali byť podľa možnosti krátke. Potrubia, prípojky a skrutkové spoje sa musia podľa platných predpisov izolovať proti tepelným stratám. Všetky zásobníky Junkers (okrem ST 65 E) sú vybavené cirkulačnou prípojkou. Ak sa nepripojí žiadne cirkulačné potrubie, prípojka sa musí uzavrieť. Pre zásobníky ST 120-2 E a ST 160-2 E je k dispozícii príslušenstvo ZL 102/1 pozostávajúce z ponornej plastovej trubky a skrutkových spojov. Zásobníky pripojte k vykurovaniu a na teplú vodu diagonálne (podľa Tichelmanna). Tým sa vyrovnajú tlakové straty.

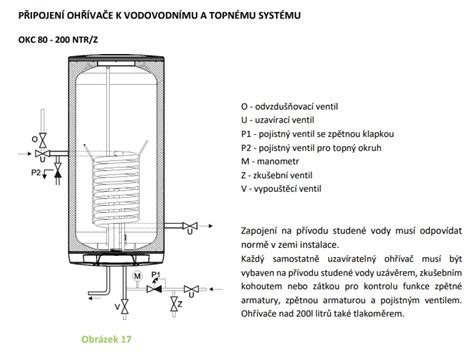

Na zabránenie strát vody cez poistný ventil sa odporúča dodatočná montáž expanznej nádoby, prípustnej a schválenej pre pitnú vodu. Montáž sa musí uskutočniť do prívodu studenej vody medzi zásobník a poistnú skupinu. Nasledujúca tabuľka slúži ako orientačná pomôcka pri dimenzovaní expanznej nádoby. Pri rozdielnom úžitkovom objeme jednotlivých typov nádob môžu vyplynúť odlišné veľkosti.

Štandardná schéma zapojenia bojlera

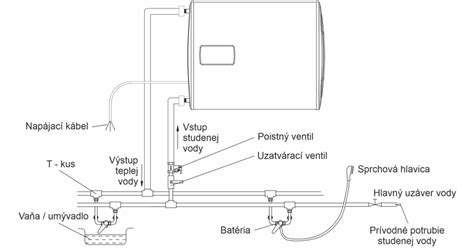

Pre osobu, ktorá má všeobecnú predstavu o usporiadaní vodovodnej siete v bytovom meradle a koncepcii prevádzky akumulačného elektrického ohrievača vody, nebude ťažké zistiť poradie jeho pripojenia k potrubiam dodávky studenej a teplej vody. Do bojlera musí byť privádzaná studená voda. To sa vykonáva vložením (namontovaním) odpaliska na najvhodnejšie miesto za špecifických podmienok. Na potrubí musí byť nainštalovaná bezpečnostná skupina - jeden alebo viac špeciálnych ventilov.

Výstupné potrubie ohriatej vody sa zarezáva do siete miestneho zásobovania teplou vodou v byte - priamo do prechádzajúceho potrubia - cez inštalované odpalisko, buď to Najradšej zberateľ. Ak je byt napojený na centralizovanú sieť teplej vody, nevyhnutne treba dať kohútik, ktorý podľa potreby odreže vnútornú sieť od spoločnej stúpačky.

Táto všeobecne akceptovaná schéma môže byť doplnená o niektoré prvky. Mnohí majstri teda uprednostňujú inštaláciu odpalísk s kohútikmi pred vstupmi do bojlera na horúce aj studené potrubia, ktoré uľahčujú vyprázdnenie nádrže elektrického ohrievača pri údržbe alebo opravách. To trochu "zaťažuje" proces inštalácie, ale dáva nabudúce istý zariadení.

Ak sa v sieti prívodu studenej vody často vyskytujú tlakové rázy alebo ak tlak vody presahuje hodnoty prípustné pre konkrétny bojler, bude potrebný reduktor vody. Vyrovná tlak a ochráni elektrický ohrievač pred hydraulickými nárazmi.

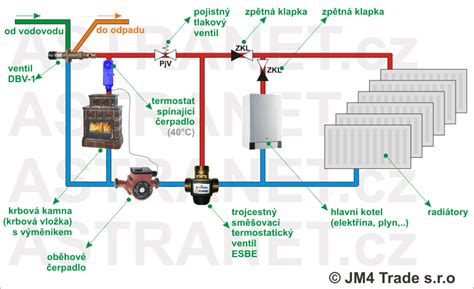

Ďalším doplnkom môže byť termostatický zmiešavací ventil. Zabezpečí rovnomernú, vopred nastavenú teplotu v systéme zásobovania teplou vodou, eliminuje možnosť možného popálenia. Jeho inštalácia si však bude vyžadovať prepojenie: ešte jedno odpalisko v potrubí studenej vody - v samotnom termostatickom ventile sa zmiešavajú teplé a studené prúdy na požadovanú teplotu.

Pripojenie kotla k prívodu studenej vody

Jednou z hlavných úloh je vložiť odpalisko do studenej rúry. Existujú rôzne riešenia tohto problému - to všetko závisí od materiálu potrubia a od miesta jeho umiestnenia.

Kovové potrubie

Najpracnejšia je inštalácia do kovového potrubia, ktorá si môže vyžadovať špeciálne zručnosti a nástroj. V tomto prípade bude možné inštalovať odpalisko cez bežné inštalatérske zariadenie alebo ho zabaliť pomocou špeciálnej spojky s prevlečnými maticami - "americké".

Druhá možnosť je, keď umiestnenie potrubia vylučuje možnosť použitia závitovacieho nástroja. V tomto prípade je potrebné použiť špeciálnu opravnú a montážnu sponu s kohútikom, ktorá sa medzi inštalatérmi často nazýva „upír“. Ide o liatinovú alebo mosadznú skladaciu konštrukciu s gumovým tesnením vo vnútri a kolmým vývodom v tvare T a prechodom na vnútorný alebo vonkajší závit.

Potrubie je starostlivo očistené od starého náteru a hrdze. Potom sa na správnom mieste na potrubí s vopred uzavretou vodou vyvŕta radiálny otvor s priemerom zodpovedajúcim otvoru na spojke. Príliš veľký otvor negatívne ovplyvní pevnostné charakteristiky potrubia. Príliš malý otvor by sa rýchlo zanesol špinou. Označenie stredu otvoru nevyhnutne zohľadňuje ďalší smer kladenia vedenia ku kotlu. Spojka sa nasadzuje cez gumené tesnenie a pevne sa priťahuje pomocou štandardných skrutiek. Teraz od jej závitovej časti môžete pokračovať v kladení akéhokoľvek typu potrubia.

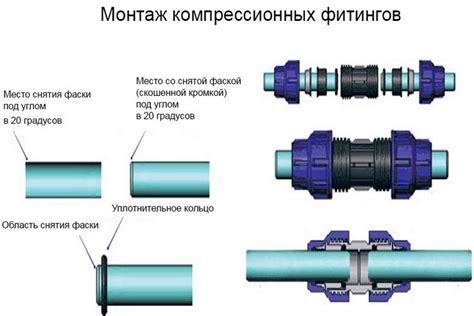

Kovovo-plastové potrubie

Možno najjednoduchšia možnosť, ktorá bude vyžadovať iba kľúče a frézu. Na správnom mieste sa potrubie odreže s ohľadom na dĺžku trička. Potom sa samotné T-kus inštaluje na štandardné kompresné tvarovky s prístupom k vonkajšiemu alebo vnútornému závitu alebo s rovnakým montážnym spôsobom, ak sa plánuje pokračovať vo vedení kovovej vrstvy.

Polypropylénové potrubie

To si bude vyžadovať osobitný prístup. Na zváranie odpaliska pomocou špeciálnej spájkovačky potrebujete jednoznačné «rozšírenie» potrubných úsekov pre simultánny koaxiálny ohrev. Môžete, samozrejme, nasledovať cestu inštalácie "upíra", ale stále to nestojí za riziko. Je lepšie odrezať časť potrubia a potom spájkovať odnímateľné prevedenie s T-kusom a prechodmi na spojky - "Američania". Nech je to trochu drahšie, ale spoľahlivosť spojenia bude zaručená. To isté platí pri vkladaní potrubia s horúcou vodou, ak je plánované jej napojenie na vnútornú bytovú sieť zásobovania teplou vodou.

Pripojenie potrubia ku kotlu

Odpaliská sú narezané do hlavných vodovodných potrubí prívodu teplej a studenej vody, sú na nich nainštalované kohútiky a zostáva priviesť potrubia do kotla a pripojiť ich. V prvom rade je ku kotlu pripojené celé „nástavce“. Každý model má dva 1/2" vonkajšie závity. Sú označené príslušnými farbami, aby sa eliminovali chyby pri montáži.

Dobrým riešením je nebaliť všetky rozvody priamo k elektrickému ohrievaču. Občas sa vyskytnú situácie, keď je potrebné kotol demontovať kvôli údržbe alebo oprave a keď "tvrdé" spojenie môže spôsobiť problémy s demontážou. Optimálnym riešením je inštalácia spojky na dýzy kotla - „americký“, od ktorého všetky ostatné prvky pôjdu ďalej. Získa sa spoľahlivé spojenie a odpojenie kotla od potrubí sa stane ľahkou úlohou pre 2 - 3 minúty.

Druhou možnosťou sú ohybné hadice z kovového opletenia. Na prvý pohľad ide o vynikajúce riešenie, ktoré okamžite odstráni množstvo problémov. Nie všetko je však také jednoduché. Po prvé, výrobky musia byť vysokej kvality - trh sa jednoducho hemží nekvalitnými falzifikátmi. Po druhé, hadice musia byť inštalované voľne, bez vytvárania zbytočných ohybov a slučiek. Akékoľvek nadmerné napätie v hadici vedie so zbytočnými vibráciami pri poklese tlaku k rýchlemu zlyhaniu. Po tretie, niektorí výrobcovia kotlov z vlastných dôvodov priamo stanovujú v technickej dokumentácii zákaz používania takýchto flexibilných pripojení. Porušenie tohto pravidla znamená v prípade reklamácie odmietnutie záručných povinností spoločnosťou.

V každom prípade je podľa pravidiel elektrickej bezpečnosti prísne zakázané pripájať kotol priamo alebo cez metalizované hadice ku kovovému prívodu vody. Fázový výpadok na skrini zariadenia, ak zlyhá ochranný systém, môže viesť k šíreniu život ohrozujúceho napätia cez vodovodný systém, k situáciám s nebezpečenstvom požiaru.

Jednoduché pripojenie potrubia k potrubiu môže prechádzať cez výstup horúcej vody, aj keď má zmysel tu nainštalovať kohútik - vždy bude príležitosť zakázať linka na dočasnú konzerváciu ohrievača resp. demontáž. Na "studený" vchod dodržiavame ďalšiu sekvenciu (v smere od „modrej“ rúrky kotla):

• Spojka - "Americká" (najoptimálnejšie s priamym potrubím).

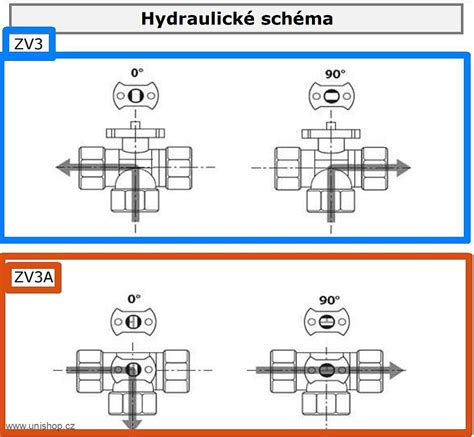

• Trojcestný ventil s vypúšťacím kohútikom (ak je to potrebné).
• Kombinovaný poistný ventil (nevyhnutný a neodnímateľný).
• Uzatvárací ventil - dáva schopnosť vypnúť prívod vody v bezprostrednej blízkosti elektrického ohrievača (voliteľný prvok, ale celkom rozumný).
• Reduktor tlaku - ak je to potrebné, častejšie sa používa na celkový vstup vodovodnej siete v byte (dome).

Aké potrubia použiť?

Nedá sa dať všeobecné rady, hoci esteticky a z hľadiska spoľahlivosti bude výber polypropylénových rúr optimálny. Vyzerajú oveľa elegantnejšie a existuje možnosť, ak je to žiaduce, po odskúšaní ich zamurovať do stien. Inštalácia "kov-plastu" sa môže zdať jednoduchšia, ale externe aj z hľadiska trvanlivosti je výrazne horšia ako polypropylén. Kovové rúry už boli spomenuté - ich pripojenie ku kotlu je prísne zakázané.

Poistný ventil - najdôležitejší prvok

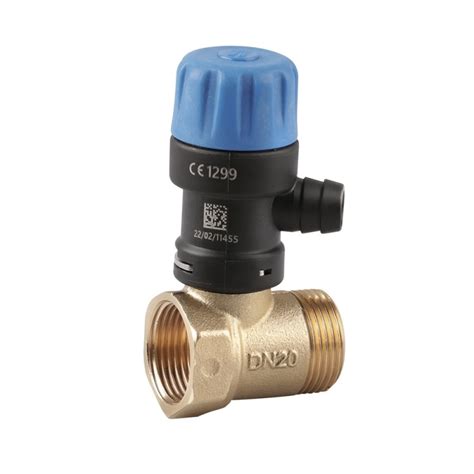

Bojlery môžu vybuchnúť! Áno, toto nie je vtip! Aby ste predišli výbuchu a uvoľnili nadmerný tlak, nezabudnite nainštalovať poistný ventil!

Tomuto prvku systému by sa mala venovať osobitná pozornosť. Napriek mnohým upozorneniam o potrebe takého ventilu, občas sú hlásené havárie s elektrickými ohrievačmi, ktorých priamou príčinou bolo nerešpektovanie bezpečnostných požiadaviek.

Toto malé a pomerne jednoduché zariadenie má dve funkcie - spätný ventil, ktorý zabraňuje odtoku vody z kontajnerov bojlera, a kvapalinovým pretlakovým ventilom v nádrži ohrievača. Oba sú to obyčajné tanierové ventily, ale s rôznym smerom pôsobenia a navrhnuté pre rôzne hodnoty tlaku. Ventil je namontovaný presne v súlade so smerom pohybu vody vyznačeným na jeho tele.

Aby sme pochopili dôležitosť tohto prvku, simulujme situácie, ktoré pri jeho absencii nevyhnutne nastanú. Prítok vody do nádrže ohrievača je zabezpečený stálym tlakom vo vodovodnom systéme. Nikto však nemá záruku na pokles tlaku alebo dokonca jeho úplné vymiznutie počas obdobia prác na diaľniciach (a v iných oblastiach sa praktizuje aj výrazný pokles tlaku v noci).

Pri absencii spätného ventilu v dôsledku zvýšenia tlaku ohriatej vody v kontajneroch bojlera, nevyhnutne dôjde k jej odtečeniu späť a horúca voda môže náhle vytiecť z kohútikov studenej vody a skončiť v záchodovej mise, alebo aj prúdiť cez studenú hlavnú k susedom. Ale toto ešte nie je najhoršie. Bojler zostane "suchý", a to môže viesť k vyradeniu vykurovacieho telesa z prevádzky.

Doteraz existujú "remeselníci", ktorí chápu význam spätného ventilu a obmedzujú sa na jeho inštaláciu, ignorujúc potrebu "stánia". Tým inštalujú bez preháňania „výbušniny“ do svojho bývania. Veď posúďte sami: ak vyjde z prevádzky termostat (čo sa, žiaľ, stáva), práca vykurovacieho telesa v bojleri sa nezastaví, teplota rastie, dosahuje 100 stupňov a prekračuje túto hodnotu. Podľa zákonov termodynamiky sa zvyšuje aj tlak v uzavretom priestore, a vriaca voda nemusí nastať, pretože bod varu je výrazne vyšší ako značka 100 stupňov. Za takýchto okolností akékoľvek otvorenie ventilu alebo prasklina v tele vedie k náhlemu poklesu tlaku. A ako následok okamžitého varu veľkého objemu vody s uvoľňovaním obrovského množstva pary. Výbuch je taký silný, že odhodí vnútorné priečky.

Tomuto všetkému sa dá a treba vyhnúť jednoduchou inštaláciou poistného ventilu. Akonáhle tlak v nádrži mierne prekročí povolené limity, jednoducho vypustí prebytočnú tekutinu, čím zabráni núdzovej situácii. Mnoho používateľov sa niekedy sťažuje, že z trysky ventilu kvapká alebo dokonca vyteká voda. Treba ich upokojiť - väčšie obavy by mal spôsobovať ventil, ktorý zostal vždy suchý aj pri vysokých hodnotách nastavenej teploty vykurovania - existuje podozrenie, že je chybný.

S výskytom kvapaliny na tryske ventilu je ľahké sa s ňou vyrovnať - stačí na ňu nasadiť hadicu (lepšie - priehľadnú, pre vizuálnu kontrolu), ktorá je buď vypúšťaná do kanalizácie alebo do záchoda, alebo narazí do stúpačky kanalizácie. Je pravda, že ak je únik z ventilu trvalý a hojný, stojí za to skontrolovať, či hodnoty jeho pasu zodpovedajú charakteristikám bojlera. Okrem toho možno na nemeckú „háčkovitú“ pružinu. V oboch prípadoch je problém ľahko vyriešený inštaláciou požadovaného nového ventilu, najmä odvtedy je to lacné.

Dodržanie všetkých bezpečnostných požiadaviek pri inštalácii bojlera je najdôležitejšou podmienkou jeho správnej bezporuchovej prevádzky.
