Výustky sú najpoužívanejším distribučným elementom v priemyselnej vzduchotechnike a inštalujú sa priamo na potrubie - či už kruhové alebo štvorhranné. Dodávajú sa podľa počtu radov otočných lamiel ako jednoradové alebo dvojradové. Jednoradové výustky sa inštalujú prevažne pre odvod vzduchu, zatiaľ čo dvojradové pre prívod vzduchu.
Typy výustiek podľa konštrukcie a použitia
Výustky VNM pre štvorhranné potrubie
Výustky VNM sú koncové vzduchotechnické elementy určené pre prívod aj odvod vzduchu v klimatizovaných, vetraných a vykurovaných priestoroch. Zostava výustky VNM je tvorená obdĺžnikovým rámom, v ktorom je upevnený jeden alebo dva rady nastaviteľných listov s rozstupom 20 mm (výustka jednoradová alebo dvojradová) a reguláciou alebo upevňovacím rámčekom.
Je možné dodať výustku s rôznymi typmi regulácie:
- R1 s protibežnými listami,
- R2 s naklápacím ramenom nábehových listov,
- R3 s pevnou a posuvnou regulačnou lištou súbežnou s rámom výustky.
Štvorhranné výustky VNM sú vyrobené z hliníkových profilov. Môžu mať upevňovací rámček bez úchytov (UR), s úchytmi pre závitové tyče (UR1) alebo s úchytmi pre zamurovanie (UR2). Ďalšou možnosťou je skryté uchytenie (perové sponky) alebo uchytenie na skrutky (S) a natočenie lamiel A (vodorovne) alebo B (zvisle). Tesnosť výustiek je zaistená tesnením po obvode.
Výustky VNKM pre kruhové VZT potrubie
Výustky VNKM sú koncové vzduchotechnické elementy určené pre distribúciu vzduchu v klimatizovaných, vetraných a vykurovaných priestoroch. Zostava výustiek VNKM je tvorená obdĺžnikovým rámom, v ktorom je upevnený jeden alebo dva rady otočných listov (jednoradové alebo dvojradové). Rovnako ako pri VNM, aj tu je možné dodať reguláciu R1 (s protibežnými listami), R2 (s naklápacím ramenom nábehových listov) a R3 (s pevnou a posuvnou regulačnou lištou súbežnou s rámom výustky).
Kruhové výustky VNKM sú vyrobené z pozinkovaného oceľového plechu a upevňujú sa pomocou skrutiek. Tesnosť je zabezpečená tesnením po obvode.
Štrbinové difúzory a špeciálne výustky
Lineárne difúzory sú zariadenia používané vo vzduchotechnických systémoch určené na distribúciu vzduchu do priestoru.
Výustky NOVA-A
Výustky NOVA-A sú koncové vzduchotechnické elementy pre distribúciu vzduchu v klimatizovaných, vetraných a vykurovaných priestoroch. Sú vyrobené z eloxovaných hliníkových profilov a na dopyt možno dodať lakované. Dodávajú sa v jednoradovom, dvojradovom prevedení a s reguláciou R1. Inštalovať ich možno priamo do štvorhranného potrubia, steny alebo stropu. Upínanie môže byť pomocou skrutiek na čelnej strane mriežky alebo pružín. Na dopyt je možné VZT hliníkové mriežky dodať v ľubovoľnom farebnom prevedení podľa vzorníka RAL.
Výustky NOVA-B
Výustky NOVA-B sú koncové vzduchotechnické elementy pre distribúciu vzduchu v klimatizovaných, vetraných a vykurovaných priestoroch. Dodávajú sa v jednoradovom, dvojradovom prevedení, s tromi typmi regulácie (R1, R2, R3) a s upevňovacím rámčekom. Inštalovať ich možno priamo do štvorhranného potrubia, steny alebo stropu. Môžu byť vybavené upínaním pomocou skrutiek na čelnej strane mriežky alebo pružín. Nastaviteľné predné lamely sú štandardne v horizontálnom prevedení. Výustky sú vyrobené z pozinkovaných oceľových profilov, na dopyt možno dodať lakované. Pre agresívnejšie prostredie, ako napríklad potravinársky priemysel (A-304) alebo prostredie s podielom chlóru (A-316), je možné dodať výustky z nerezovej ocele.
Výustky NOVA-C
Výustky NOVA-C sú koncové vzduchotechnické elementy pre distribúciu vzduchu v klimatizovaných, vetraných a vykurovaných priestoroch určené výhradne na inštaláciu do kruhového potrubia. Dodávajú sa v jednoradovom, dvojradovom prevedení a s reguláciou R1. Inštalujú sa len do kruhového potrubia pomocou skrutiek na čelnej strane mriežky. Nastaviteľné predné lamely sú štandardne vo vertikálnom prevedení. Výustky sú vyrobené z pozinkovaných oceľových profilov, na dopyt možno dodať lakované. Pre špeciálne prostredie je možné dodať výustky z nerezovej ocele A-304 (potravinársky priemysel) alebo A-316 (agresívnejšie prostredie s podielom chlóru).
Lineárne difúzory VSV
Lineárne difúzory VSV sú určené pre prívod aj odvod vzduchu v komfortných priestoroch. Vyznačujú sa plochým a stabilným vzdušným prúdom v celej dĺžke vyústenia. Pri inštalácii do stropu sú vhodné pre výšku od 2,6 do 4 m a majú prietok od 20 do 250 m³/h. Dostupné sú vo veľkostiach 600 a 1 200 mm. Rám vyústenia je z hliníkového profilu, zvyšok dielov z pozinkovaného plechu. Čelné diely môžu byť pozinkované alebo lakované ľubovoľným odtieňom RAL.
Veľkoplošné výustky VPVM
VPVM sú veľkoplošné výustky slúžiace ako koncový vzduchotechnický element pre distribúciu vzduchu vo vetraných alebo klimatizovaných priestoroch, ako sú kancelárie, laboratóriá alebo menšie priemyselné objekty s vysokou bodovou tepelnou záťažou alebo znečisteným vzduchom. Vyrábajú sa z oceľového plechu a sú dostupné v rôznych rozmerových kombináciách a v kruhovom, stenovom alebo rohovom vyhotovení.

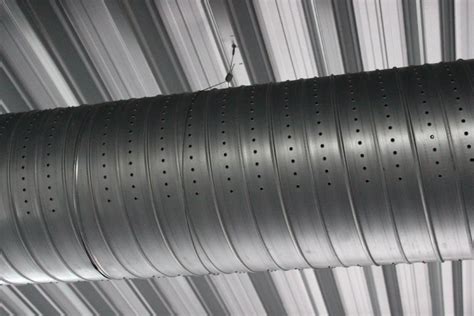

Vzduchotechnické spirodýzy VSR (Ventiduct)
Vzduchotechnické kruhové špirálovito tvarované potrubie s mnohými malými dýzami je primárne určené pre prívod chladiaceho vzduchu. Systém Ventiduct ponúka niekoľko prevedení spiro potrubia s dýzami (300°, 270°, 180°, 90°, 2* 90°) a je možné ho dodať od priemeru 200 mm až 500 mm. Montážna výška vzduchotechnických spirodýz od stropu je štvornásobok priemeru potrubia. Vzduchotechnické rúry Ventiduct sú vyrobené z pozinkovaného oceľového plechu a na dopyt je možné dodať lakované.

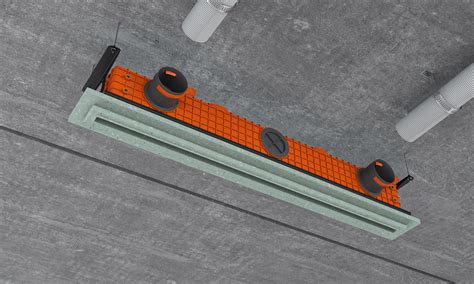

Dizajnové štrbinové difúzory Lineo Pro
Lineo Pro sú elegantné štrbinové difúzory, ktoré sa vďaka svojmu unikátnemu dizajnu úplne integrujú so stropom alebo stenami, a tým vytvárajú jednotný povrch bez viditeľných prechodov. Dostupné sú v týchto variantoch:
- Lineo Pro Single: Pripevňuje sa priamo k betónovému stropu pred inštaláciou sadrokartónového rámu.
- Lineo Pro Profile: Pripevňuje sa priamo na sadrokartónové profily, čo predstavuje pohodlný a rýchly spôsob pripevnenia.
- Lineo Pro Puzzle: Pripevňuje sa na sadrokartónové profily a prostredníctvom ďalších segmentov ho možno pripojiť na dlhšie úseky.
Bazénové štrbinové výustky AQUA-H
AQUA-H sú bazénové štrbinové výustky určené na prívod tepelne upraveného vzduchu do priestorov bazénov alebo akvaparkov. Vďaka svojej konštrukcii zaisťujú vhodný prúd vzduchu a zabraňujú riziku vzniku kondenzácie vodnej pary. Vyznačujú sa moderným tenkým a kompaktným dizajnom a nízkymi hodnotami hluku pri dostatočne vysokej rýchlosti prúdu vzduchu.
Štrbinové difúzory KSV
KSV sú štrbinové difúzory s nastaviteľnými deflektormi, určené predovšetkým na prívod vzduchu. Sú vhodné na inštaláciu do stropov alebo stien verejných alebo obytných priestorov vo výške do 4 m. Montáž je možná s alebo bez prívodnej skrine. Vyznačujú sa moderným úzkym dizajnom, jednoduchou inštaláciou a variabilným obrazom prúdenia. Vnútorné lamely je možné natáčať po častiach.
Komfortné štrbinové výustky HELLA
HELLA sú komfortné štrbinové výustky určené na prívod aj odvod upraveného vzduchu. Sú veľmi vhodné do interiérov, v ktorých sú kladené vysoké požiadavky na dizajn. Vyznačujú sa dlhým dosahom prúdu vzduchu a vysokou indukciou. K dispozícii je široká škála príslušenstva, predovšetkým pripojovacie boxy PB-HELLA a rohové prvky HELLA-CE, ktoré sa štandardne dodávajú v uhle 90° a je možné ich použiť ako funkčný prvok prívodu vzduchu. Prvok HELLA-T je určený na montáž do kazetového podhľadu.
Štrbinové výustky Pureline
Pureline sú štrbinové výustky určené na prívod aj odvod vzduchu v komfortných zónach. Vynikajú možnosťou nenápadnej inštalácie do podhľadu, nízkou hladinou hluku a energetickou účinnosťou. V závislosti na šírke čelného vyústenia sú dostupné typy Pureline 18, Pureline 35 a Pureline 50. Existuje mnoho variantov v závislosti od počtu štrbín, spôsobu pripojenia a dĺžky difúzora.
Štrbinové výustky VSD
VSD sú štrbinové výustky pre prívod aj odvod vzduchu určené na montáž do podhľadu. Vyznačujú sa vysokou indukciou. Vďaka svojmu stabilnému prúdeniu sú vhodné na použitie v zariadeniach s konštantným a variabilným prietokom vzduchu. Čelná časť vyústenia a koncové uholníky sú vyrobené z lisovaných hliníkových eloxovaných profilov, ktoré môžu byť opatrené vypaľovacím práškovým lakom. V závislosti na šírke čelného vyústenia existujú typy VSD 35 a VSD 50.
