Potrubný ventilátor Systemair KD450M3 predstavuje vysokokvalitné riešenie pre vzduchotechnické systémy, navrhnuté špeciálne pre inštaláciu do kruhových potrubí. Tento ventilátor je optimalizovaný pre dosiahnutie vysokého výkonu pri minimálnych rozmeroch a nízkej hladine hluku, čo z neho robí ideálnu voľbu pre rôzne projekty vetrania.
Všeobecný prehľad a charakteristiky
Ventilátory radu KD sú určené na inštaláciu priamo do potrubia. Sú to vysokokvalitné radiálne ventilátory pre kruhové potrubia, ktoré sú k dispozícii s AC aj EC motormi. Model Systemair prio 450 3~ je tiež kruhový ventilátor určený pre montáž do potrubia. Tieto zariadenia sú vybavené novým typom obežného kolesa, ktoré zabezpečuje vysoký výkon pri zachovaní minimálnych rozmerov ventilátora a nízkej hladiny hluku.
Vďaka svojej kompaktnej konštrukcii sú ventilátory KD veľmi výkonné a z dôvodov malých rozmerov sú mimoriadne vhodné na použitie do podhľadov, čo ponúka flexibilitu pri navrhovaní a inštalácii.
Konštrukcia a materiály
Plášť
Plášť ventilátora je vyrobený z pozinkovaného oceľového plechu, čo zaručuje jeho vysokú odolnosť. Trieda odolnosti voči korózii C3 podľa normy EN1751 potvrdzuje jeho trvanlivosť. Konštrukcia je plne vzduchotesná, čo prispieva k efektívnosti systému. Ventilátor je vybavený vonkajšou svorkovnicou s triedou ochrany IP55, zabezpečujúcou spoľahlivosť aj v náročnejších podmienkach.
Obežné koleso
Ventilátory radu K používajú dozadu zahnuté radiálne obežné kolesá. Tie sú vyrobené z ľahkého, ale zároveň odolného polyamidu vystuženého sklenými vláknami. Obežné kolesá sú dynamicky vyvážené a presne spárované s príslušnými motormi s vonkajším rotorom. Ventilátory KD sú vybavené motormi s vonkajším rotorom a novým typom obežného kolesa s diagonálnym prietokom, čo okrem iného prispieva k zníženiu ich vonkajších rozmerov a hlukovo a energeticky optimalizovanému obežnému kolesu Sileo.
Typy motorov a ochrana
Motory
V závislosti od konkrétneho modelu sú ventilátory K vybavené buď AC motormi s externým rotorom, alebo vysoko účinnými EC motormi s externým rotorom. Ventilátory KD sú všeobecne vybavené motormi s vonkajším rotorom.
Ochrana motora
Ventilátory s AC motormi majú integrovanú tepelnú ochranu s manuálnym (elektrickým) resetom. Modely vo veľkosti 100 a 125 disponujú impedančnou ochranou motora. Motor má pre svoju ochranu vstavané tepelné kontakty vyvedené na externú svorkovnicu, ktoré musia byť pripojené na zodpovedajúce relé tepelnej ochrany. Ventilátory sú vybavené motormi s vstavanými tepelnými kontakty s elektrickým reštartom. Ventilátory s EC motormi majú integrovanú elektronickú tepelnú ochranu vrátane ochrany zablokovaného rotora a funkcie soft-štart.
Regulácia otáčok
Modely ventilátorov s EC motorom disponujú zabudovaným potenciometrom na pevné nastavenie pracovného bodu a je možné ich ovládať externým signálom 0-10 V. Ventilátory s AC motorom je možné ovládať pomocou 5-stupňového alebo plynulého regulátora otáčok. Rýchlosť otáčok ventilátorov je možné plynulo regulovať tyristorom alebo 5-stupňovým transformátorom.
Inštalácia a príslušenstvo
Inštalácia

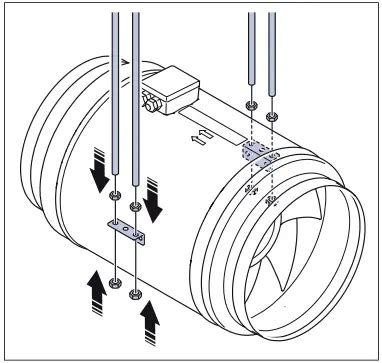

Ventilátory typu K je možné inštalovať v interiéri aj exteriéri v akejkoľvek polohe vďaka priloženým montážnym konzolám. Montážna konzola je súčasťou dodávky a montážne úchyty sú štandardnou súčasťou ventilátora.
Odporúčané príslušenstvo Systemair
Príslušenstvo Systemair je navrhnuté tak, aby perfektne pasovalo k ventilátorom, čo pomáha ušetriť čas pri navrhovaní a inštalácii a zároveň zabezpečiť optimálne riešenia vetrania pre váš projekt. Medzi vybrané príslušenstvo pre ventilátory typu KFK patria:
- Rýchloupínacie spony pre kruhové potrubie.
- ECBasic: Séria regulátorov s analógovým výstupným signálom 0-10V.
- FFR: Filtračná kazeta do kruhového potrubia pre vreckové filtre.
tags: #potrubny #ventilator #kd450m3 #systemair
