Vykurovanie je kľúčovou súčasťou komfortu v rôznych typoch obydlí a zariadení. Tento článok sa zameriava na princípy a použitie plynových vykurovacích systémov, integrovaných vykurovacích jednotiek v obytných automobiloch a karavanoch, ako aj na špecifiká elektrických kazetových vykurovacích prvkov a celkovú efektivitu rôznych vykurovacích technológií.

Úvod do Vykurovania v Obytných Automobiloch a Karavanoch

Kúrenia v obytných automobiloch a karavanoch sa líšia v závislosti od individuálnych potrieb a konštrukcie vykurovacieho systému. Bežné sú plynové kúrenia s ohrevom vzduchu, v ktorých otvorený plameň ohrieva okolitý vzduch prostredníctvom výmenníka tepla a distribuuje ho v miestnosti pomocou ventilátora.

Menej bežné sú palivové vykurovacie systémy, ktoré môžu byť navrhnuté ako ohrievače vzduchu alebo vody. Tieto systémy zabezpečujú individuálnu teplotu a komfort.

Integrované Plynové Vykurovacie Systémy: Truma Combi

Truma Combi kombinuje ohrev vzduchu a teplovodný kotol v jednom kompaktnom zariadení. Ide o teplovzdušný ohrievač s ventilátorom určený pre skrytú inštaláciu, ktorý obsahuje integrovaný teplovodný kotol s objemom desať litrov.

Štruktúra a funkcia: V centrálne umiestnenej spaľovacej komore sa skvapalnený plyn (propán-bután alebo čistý propán) spaľuje na 30 mbar s podporou ventilátora. Výfukové plyny sú odvádzané komínom von (možná je montáž na strechu alebo stenu). Výmenník tepla na ohrev vzduchu a nádrž na teplú vodu sú usporiadané okolo spaľovacej komory.

• V zimnej prevádzke zariadenie automaticky volí požadovanú úroveň výkonu podľa teplotného rozdielu medzi nastavenou a aktuálnou teplotou v miestnosti. Pri teplotách pod približne 3 stupne Celzia sa bezpečnostný vypúšťací ventil Frostcontrol automaticky otvorí a vyprázdni kotol von cez odtok.
• V letnej prevádzke sa obsah kotla ohrieva na najnižšiu úroveň horáka, ktorá sa automaticky vypne, akonáhle sa dosiahne požadovaná teplota vody.

Truma Combi vyžaduje 12-voltové pripojenie pre automatické zapaľovanie vykurovacieho plameňa a pre ventilátor (krátkodobá požiadavka na prúd 5,6 A, priemerná spotreba prúdu 1,1 až 1,6 A). Na prevádzku počas jazdy je potrebné bezpečnostné vypínacie zariadenie, ktoré spĺňa systém regulácie tlaku plynu so "snímačom nárazu" (napr. TRUMA Monocontrol). Kúrenie je možné uviesť do prevádzky aj bez vody v bojlery. Pri teplotách pod 7 stupňov Celzia v blízkosti protimrazovej regulácie je potrebné najskôr zapnúť kúrenie, aby sa ohrial ventil. Extrémne dlhá doba ohrevu môže naznačovať zavápnenie nádrže na vodu.

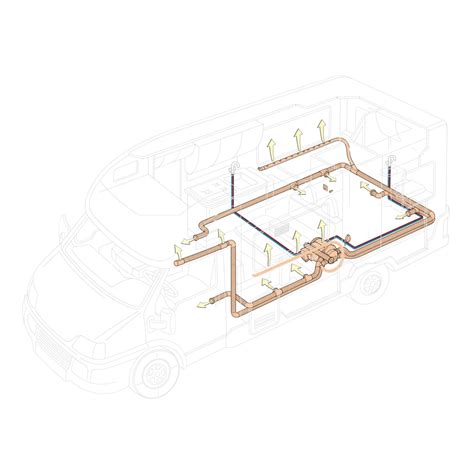

Výhody: Kompaktný dizajn modelov Combi ponúka vysoký stupeň flexibility pri výbere inštalačného priestoru, napríklad v úložných priestoroch pod sedadlom. Štyri prípojky horúceho vzduchu sú najlepším predpokladom pre flexibilnú distribúciu horúceho vzduchu. Dúchadlo pracuje ticho.

Vo verziách s elektrickým vykurovacím telesom (verzia E) je možná zmiešaná prevádzka (plyn plus elektrina), kedy sa kotol a kúrenie používajú spolu, pričom sa uprednostňuje elektrické použitie a plynový horák sa zapína iba vtedy, keď je potrebná vyššia požiadavka na výkon.

Dostupné verzie: Truma Combi je k dispozícii v dvoch výkonových triedach:

• Combi 4 (nominálny tepelný výkon 2000 a 4000 W).
• Combi 6 pre väčšie vozidlá (nominálny tepelný výkon 2000, 4000 a 6000 W).

Oba varianty sú dostupné aj ako elektrická verzia s 230-voltovými vykurovacími prvkami, ktoré vytvárajú nominálny tepelný výkon 900 alebo 1800 W, voliteľný podľa napájacieho zdroja.

Integrované Plynové/Elektrické Vykurovacie Systémy: Alde Compact 3020 HE

Alde Compact 3020 HE (High Efficiency) nielen ohrieva vodu do kuchyne a kúpeľne, ale aj mrazuvzdornú zmes glykolu, ktorá cirkuluje v okruhoch ohrevu vody. Kotol pojme 8,4 litra. Je možná samostatná prevádzka vykurovania a prípravy teplej vody.

Štruktúra a funkcia: Bojler je prevádzkovaný buď plynom (30 mbar) alebo dvoma elektrickými špirálami s 230 V sieťovou elektrinou. Pre maximálny výkon je možná aj súčasná prevádzka s plynom a elektrinou. Pre maximálny komfort je možné aj teplovodné podlahové kúrenie (možné je niekoľko okruhov). Čerstvý vzduch na prevádzku plynu je nasávaný cez dvojité potrubie vo výfukovom komíne.

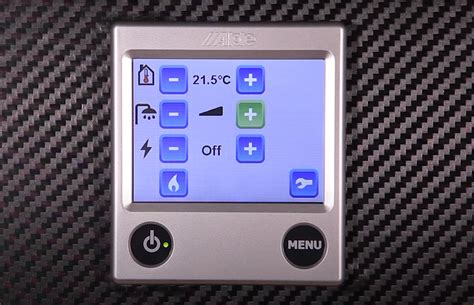

Výhody: Ovládací panel ohrievača Alde má dotykovú obrazovku a komplexnú navigáciu v ponuke, kde je možné čítať, ovládať a programovať množstvo funkcií - od výberu energie až po redukciu nočného času. Najnovší model váži 14 kg bez náplne a poskytuje nominálny tepelný výkon 5500 W s propánom pri maximálnej spotrebe 405 g za hodinu. Dve ďalšie elektrické kazety (230 V) vytvárajú 1050 a 2100 W.

Pri použití glykolovej zmesi musí byť hladina kvapaliny asi 1 cm nad značkou MIN, keď je systém studený. Odporúča sa používať hotový glykol vysokej kvality (s inhibítormi) vhodný pre vykurovacie systémy vyrobené z hliníka a nemiešať rôzne druhy glykolu, aby sa predišlo upchatiu vykurovacích okruhov.

Vykurovanie Palivom (Diesel)

Kúrenia poháňané palivom sa často nachádzajú v kompaktných karavanoch, niekedy aj v zabudovaných obytných automobiloch alebo ako prídavné kúrenia na kompenzáciu tepelného deficitu v predných a obytných priestoroch veľkých integrovaných vozidiel. Palivo sa dodáva priamo z nádrže vozidla.

Výhody: Najmä ohrievače vzduchu majú nízku hmotnosť a kompaktné inštalačné rozmery. Rozsah funkcií je v podstate určený príslušným ovládacím panelom, ktorý sa používa napríklad na programovanie času.

Typy:

• Ohrievače vzduchu:
  • Eberspächer Airtronic (malý D2 do 2200 W; výkonnejšie D3 a D4 do 5500 W).
  • Webasto Air Top 2000 STC (2000 W; výkonnejšie Evo 40 a Evo 55 do 5500 W).
• Teplovodné kúrenie:
  • Eberspächer Hydronic (do 12 000 W, šesť verzií).
  • Webasto Thermo Top (do 9100 W).

Hmotnosti ohrievačov vody sa pohybujú od 2,1 kg do 6,2 kg. Modely ako Webasto Dual Top Evo a Truma Combi D nielen ohrievajú vzduch, ale aj vodu vo svojom kotle.

Elektrické Kazetové Vykurovacie Prvky (Jednohlavové Trubice)

Vykurovacie trubice sú kovové trubice s odporovým drôtom, podobné drôtu z elektrickej pece. Ich princíp vykurovania spočíva v tom, že elektrický prúd prechádza odporom a vytvára teplo podľa zákona elektrického vykurovania (výhrevnosť je úmerná súčinu druhej mocniny prúdu a odporu).

V zahraničí sa jednohlavovej elektrickej vykurovacej trubici často hovorí ohrievač kaziet (cartridge heater). Toto pomenovanie je výstižné, pretože plášť kazety je valcový a jeden koniec je zablokovaný. V čínskom odvetví elektrického vykurovania existuje model s názvom M3 a v južnej Číne sa tento typ nazýva jednokoncová elektrická vykurovacia trubica. Na rozdiel od dvojhlavej elektrickej vykurovacej trubice je jednohlavá elektrická vykurovacia trubica vyvedená z jedného konca a vo všeobecnosti používa metódu pripojenia do hviezdy.

Princíp Fungovania Kazetových Ohrievačov

Princíp súčasného tepelného efektu: elektróny sú urýchľované v elektrickom poli, získavajú kinetickú energiu, majú rýchlosť a potom sa zrážajú s inými časticami (atómami, molekulami, atómovými skupinami), aby ostatné častice získali kinetickú energiu, čo vedie k zvýšeniu priemeru kinetickej energie a teploty. Pri pevných napätiach platí, že čím väčší odpor, tým nižší výkon; čím menší odpor, tým väčší výkon. Použitie odporového drôtu s malou hodnotou odporu na úsporu nákladov a zlepšenie tepelnej účinnosti nie je ideálne, pretože prúd by mohol prekročiť zaťaženie odporového drôtu a viesť k jeho zlomeniu a poškodeniu.

Elektrické vykurovacie telesá nezmenili svoj dizajn po celé desaťročia a zostávajú v dopyte vo vykurovacích zariadeniach. Tvar týchto zariadení a konštrukčné materiály sa menia, ale princíp činnosti a účinnosť zostávajú nezmenené. Pre kompetentný výber sú užitočné informácie o rozdieloch a charakteristikách.

Použitie Kazetových Ohrievačov

Jednohlavové elektrické vykurovacie rúrky sa vo všeobecnosti používajú na zahrievanie foriem alebo vypaľovanie vzduchom, hlavne na zahrievanie foriem, ktoré sú priamo vložené do vŕtacích otvorov formy. Výstupné konce sú upevnené tesneniami, aby sa zabránilo ich pohybu.

Dôležité Aspekty Inštalácie a Výroby

Profesionálni technici venujú o

Princípy a využitie vykurovania na plyn a vykurovacie kazety

Ako fungujú kúrenia obytných automobilov a karavanov? Nie každé vykurovanie je rovnaké, a to platí nielen pre individuálnu teplotu s dobrým pocitom, ale aj pre konštrukciu a vybavenie vykurovacieho systému. Bežné sú plynové kúrenia s ohrevom vzduchu, v ktorých otvorený plameň ohrieva okolitý vzduch prostredníctvom výmenníka tepla a distribuuje ho v miestnosti prostredníctvom ventilátora. Menej bežné sú palivové vykurovacie systémy, ktoré môžu byť navrhnuté aj ako ohrievače vzduchu alebo vody.

Systémy plynového vykurovania v karavanoch a obytných autách

Truma Combi: Kombinácia vzduchu a vody

Truma Combi kombinuje ohrev vzduchu a teplovodný kotol v jednom zariadení. Je to teplovzdušný ohrievač s ventilátorom pre skrytú inštaláciu s integrovaným teplovodným kotlom, ktorý pojme desať litrov vody. V centrálne umiestnenej spaľovacej komore sa skvapalnený plyn (propán-bután alebo čistý propán) spaľuje na 30 mbar s podporou ventilátora a výfukové plyny smerujú von komínom.

V zimnej prevádzke zariadenie automaticky volí požadovanú úroveň výkonu podľa teplotného rozdielu medzi nastavenou a aktuálnou teplotou v miestnosti. Truma Combi vyžaduje 12-voltové pripojenie pre automatické zapaľovanie a pre ventilátor. Výhodou je kompaktný dizajn, ktorý ponúka vysoký stupeň flexibility pri výbere inštalačného priestoru, napríklad v úložných priestoroch pod sedadlom.

Alde Compact 3020 HE: Teplovodné riešenie

Alde Compact 3020 HE nielen ohrieva vodu do kuchyne a kúpeľne, ale aj mrazuvzdornú zmes glykolu, ktorá cirkuluje v okruhoch ohrevu vody. Bojler je prevádzkovaný buď plynom (30 mbar) alebo dvoma elektrickými špirálami s 230-voltovou sieťovou elektrinou. Pre maximálny výkon je možná aj súčasná prevádzka s plynom a elektrinou. Tento systém umožňuje aj teplovodné podlahové kúrenie, pričom hladina kvapaliny musí byť asi 1 cm nad značkou MIN, keď je systém studený.

Technológia plynových kondenzačných kotlov

Moderné plynové vykurovacie systémy využívajú palivový plyn optimálne. V porovnaní so zastaranými systémami je účinnosť kondenzačných kotlov až o 30 % vyššia. Technológia kondenzačných kotlov dokáže využiť teplo, resp. množstvo energie (výhrevnosť) spalín, vďaka čomu šetríte drahocennú energiu. Pri starých kotloch dochádzalo k veľkým tepelným stratám v komíne, kde spaliny dosahovali teplotu približne 240 °C, zatiaľ čo moderné systémy ich efektívne ochladzujú.

Plynové kondenzačné kotly označené ako „Renewable Ready“ sú technicky pripravené na inštaláciu v hybridných systémoch. Osvedčenou kombináciou je napríklad moderné plynové vykurovanie s fotovoltickým zariadením alebo tepelným čerpadlom typu vzduch/voda.

Vykurovacie telesá kazetového typu (Cartridge Heaters)

V zahraničí sa tieto zariadenia nazývajú ohrievač kaziet (cartridge heater), čo odkazuje na ich valcovitý tvar s jedným zablokovaným koncom. V porovnaní s dvojhlavou elektrickou vykurovacou trubicou je jednohlavá verzia vytiahnutá z jedného konca a vo všeobecnosti používa metódu pripojenia do hviezdy.

Princíp fungovania kazetových ohrievačov

Vykurovacia trubica je kovová trubica s odporovým drôtom. Elektrický prúd prechádza odporom a vytvára teplo. Podľa fyzikálnych zákonov je výhrevnosť úmerná súčinu druhej mocniny prúdu a odporu. Elektróny sú urýchľované v elektrickom poli, získavajú kinetickú energiu a zrážajú sa s inými časticami, čo vedie k zvýšeniu teploty.

Pri výrobe týchto prvkov je kľúčové prispôsobenie priemeru rúry a otvoru šablóny. Príliš veľký priemer znemožní inštaláciu po tepelnej expanzii, zatiaľ čo príliš malý priemer ovplyvní účinnosť prenosu tepla a životnosť trubice. Tieto telesá sa používajú hlavne v:

• Vstrekovacích lisoch: na udržanie správnej teploty plastu.
• Priemysle potravín a nápojov: v kávovaroch a pri pasterizácii.
• Lekárskej technike: v analyzátoroch krvi a inkubátoroch.
• Obalovom priemysle: v strojoch na tepelné tesnenie.

Základné princípy prenosu tepla

Pochopenie fungovania vykurovacích systémov vyžaduje znalosť troch základných typov prenosu tepla:

Teplovzdušné vs. teplovodné vykurovanie

Pri teplovzdušnom vykurovaní sa objekt vykuruje iba teplým vzduchom. Aby sme vykúrili miestnosť na rovnakú teplotu, potrebujeme teplého vzduchu oveľa viac ako teplej vody. Preto musia mať rozvody podstatne väčšie rozmery. Na druhej strane, tento systém nepotrebuje klasické radiátory a vie veľmi rýchlo reagovať na zmeny požiadaviek.

Teplovzdušné systémy s ventilačnou prevádzkou umožňujú aj rekuperáciu - spätné získavanie tepla z odvádzaného vzduchu. Na tento účel sa obyčajne používajú doskové rekuperačné výmenníky. V nízkoenergetických budovách sa často používajú aj tepelné čerpadlá, ktoré umožňujú ďalšie významné šetrenie energiou.
