Voľba kondenzačného kotla je spojená s viacerými výhodami, ktoré vychádzajú z jeho princípu fungovania. Pri spaľovaní uhľovodíkových palív, najmä zemného plynu, klasické kotly neochladzujú spaliny pod teplotu rosného bodu. Vysoká energia vodnej pary tak uniká nevyužitá komínom.
Kondenzačné kotly tento proces menia: ochladením spalín dôjde ku kondenzácii vodnej pary, čím sa uvoľní kondenzačné teplo. Tento proces je v podstate opačný k vareniu vody, kde sa skupenské teplo využíva na premenu skupenstva.
Zvyšovanie účinnosti kondenzačného kotla
Účinnosť kondenzačného kotla je možné ďalej zvyšovať optimalizáciou prevádzkových podmienok. Kľúčové je dosiahnutie čo najnižšej teploty kotla v spolupráci s vykurovacím systémom. Toto umožňuje zariadeniu maximálne "vyžmýkať" vodu zo spalín.
Pre dosiahnutie úspornej prevádzky sa odporúča vyhnúť sa klasickým radiátorom, ktoré vyžadujú vyššiu teplotu vykurovacej vody, a tým aj vyššiu spotrebu paliva. Ak sú radiátory nevyhnutné, je efektívnejšie predimenzovať ich výhrevnú plochu, aby im postačovala aj nižšia teplota.
Ideálnymi systémami pre úspornú prevádzku sú nízkoteplotné systémy, ako je podlahové alebo stenové vykurovanie. Tieto systémy výrazne znižujú prevádzkovú teplotu kondenzačného kotla.
Ohrev pitnej vody v kondenzačných kotloch

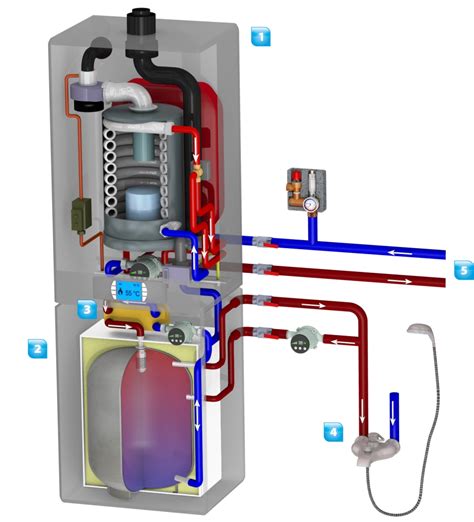

Úspornú prevádzku podporuje aj ohrev pitnej vody v kondenzačných kotloch s vrstvovým zásobníkom. Voda sa neohrieva nepriamo v klasickom ohrievači s vysokou teplotou a prevádzkou kotla bez kondenzácie, ale v doskovom výmenníku tepla priamo v kotle. Kotol odoberá studenú vodu zdola zásobníka, čo zabezpečuje efektívne vychladenie spiatočky kotla a následnú kondenzáciu, dokonca aj pri ohreve celého objemu nádrže.
Rozdiely medzi kondenzačným a klasickým kotlom
Zatiaľ čo kondenzačný kotol sa zvonka od klasického kotla nelíši, pod povrchom skrývajú mnohé rozdiely. Kondenzačný kotol je vždy vybavený odvodom kondenzátu cez sifón, ktorý bráni úniku spalín do okolia.
Pri spálení 1 m³ zemného plynu vzniká teoreticky až 1,6 litra kondenzátu, ktorý je potrebné odviesť do kanalizácie. Nesprávny odvod kondenzátu, napríklad pri upchatí alebo zamrznutí hadice vedúcej do odpadu, môže spôsobiť poruchu kotla, pretože kondenzát stúpa späť do zariadenia.
Intenzita kondenzácie, ktorú možno posúdiť podľa pretekajúceho prúdu kondenzátu, signalizuje správne nastavenie kotla a jeho funkčnosť. Vytvárajúci sa kondenzát je v podstate zachránené teplo zo spalín.
Riešenie odvodu kondenzátu bez kanalizácie
V prípade, že v kotolni nie je k dispozícii odpad do kanalizácie, je nutné použiť čerpadlo na kondenzát. Toto zariadenie s automatickým spínaním pomocou plavákového systému efektívne rieši problém s odvodom značných množstiev vody.
Odvod spalín a prívod vzduchu
Kondenzačné kotly sú vždy vybavené ventilátorom, preto sa označujú ako "turbo" kotly. Spaľovacia komora je navrhnutá tak, aby kondenzát prirodzene stekal nadol, zatiaľ čo horák je umiestnený nad ňou. Spaliny prúdia smerom nadol, čo je menej efektívne z hľadiska termického účinku.
Nízka teplota spalín (bežne do 50 °C) spôsobuje slabý ťah komína. Spaliny kondenzujú aj v komíne, preto klasické vyvložkované komíny nie sú vhodné. Je nevyhnutné optimálne vyriešiť odvod spalín a prívod vzduchu na spaľovanie.
Koncentrické potrubie umožňuje súčasne odvádzať spaliny a privádzať vzduch na spaľovanie, čím sa zabraňuje ochladzovaniu miestnosti. Prechod strechou je s takýmto systémom jednoduchý a nenákladný.
Možnosti odvodu spalín
- Prechod šikmou strechou: Prvky na prechod strechou sú dostupné od dodávateľov strešných krytín.
- Prechod plochou strechou: Otvor na spalinovod je potrebné naplánovať už pri stavbe strechy. Dôležité je dokonalé utesnenie hrdla na zasunutie spalinovej rúry, aby sa zabránilo zatekaniu.
- Vodorovné vyústenie na fasáde: V novostavbách s kotlami bežnej veľkosti nie je takéto riešenie schválené a skolaudované. Môže byť ponechané len pri výmene kotla v starších inštaláciách, ale nie je ideálne.

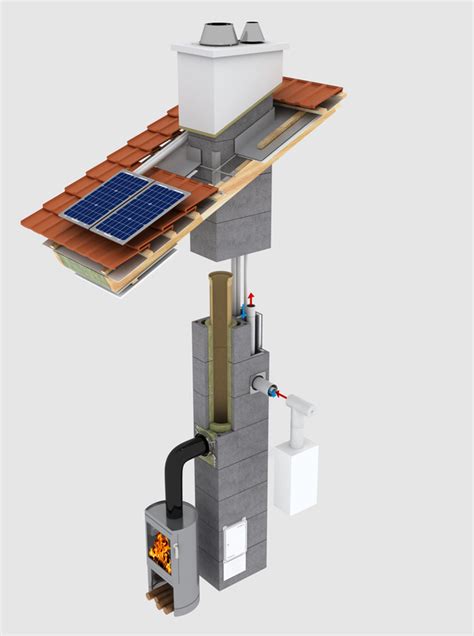

Využitie existujúcich komínov
Pri rekonštrukcii stavby je možné využiť existujúci komín na prívod spaľovacieho vzduchu, pokiaľ nie je znečistený splodinami. V opačnom prípade je možné do šachty inštalovať koncentrické potrubie alebo nasávať vzduch z kotolne s primeraným prívodom vzduchu.
Ústie komína by malo byť uzavreté krytom na odvod spalín a nasávanie vzduchu. V prípade zalomenej komínovej šachty je nutné použiť flexibilnú rúru.
Materiály komínov a ich odolnosť
Pri použití keramického komína na odvod spalín je nevyhnutná jeho odolnosť proti kondenzátu. Nie všetky typy keramických komínov, aj keď sú drahé, sú vhodné.
Jednoduchý komín s jedným prieduchom neumožňuje prívod spaľovacieho vzduchu, čo vedie k ochladzovaniu miestnosti. Komíny určené na odvod spalín a prívod vzduchu majú koncentrický prierez alebo vedľa seba umiestnené kanály.
Alternatívou k ochladzovaniu miestnosti je pripojenie samostatného potrubia na nasávanie vzduchu. Jednoduché plastové potrubia na fasádny odvod spalín nie sú odolné voči poveternostným vplyvom a UV žiareniu, čo môže viesť k ich rozpadu a zamŕzaniu kondenzátu.
Regulácia systému
Správna regulácia systému je kľúčová pre komfort bývania a úsporu paliva. Odporúča sa nepoužívať staré regulátory a naplno využiť výhody moderných kotlov.
Jednoduchý izbový termostat nie je pre kondenzačné kotly vhodný, pretože tieto kotly modulujú svoj tepelný výkon podľa potreby, čím sa zvyšuje ich účinnosť a úspora paliva.
Ekvitermická regulácia
Optimálna regulácia výkonu prebieha na základe vonkajšej teploty, tzv. ekvitermická regulácia. Táto metóda vyžaduje externý snímač vonkajšej teploty.
Vysvetlenie latentného a citeľného tepla | Vlhkosť | Animácia | #hvac #hvacsystem #hvacmaintenance
Odkúrenie plynových kotlov
Pre plynové kotly je k dispozícii široký sortiment odkúrenia, ktorý zahŕňa komponenty pre nekondenzačné plynové kotly s núteným odťahom spalín (turbo kotly) a pre kondenzačné kotly.
Odkúrenie turbo kotlov
Odkúrenie pre turbo kotly je určené pre plynové kotly s maximálnou teplotou spalín v hrdle kotla 200 °C, v podtlakovej alebo pretlakovej prevádzke. Ako materiál sa používa hliník, ktorý je odolný voči prípadnému kondenzátu.
Systémy odkúrenia sú dostupné v súosom prevedení ø60/100 mm alebo ø80/125 mm. V týchto systémoch sú spaliny vedené vnútornou hliníkovou rúrkou, zatiaľ čo vzduch na spaľovanie je nasávaný plechovou lakovanou rúrkou alebo samostatným nasávaním vzduchu.
Odkúrenie kondenzačných kotlov
Odkúrenie pre kondenzačné kotly je určené pre plynové alebo olejové kotly s nízkou teplotou spalín (max. 120 °C) a pre podtlakovú alebo pretlakovú prevádzku.
Materiálom na odvod spalín je polypropylén, ktorý je odolný voči kyslému kondenzátu a dobre tvarovateľný. Systémy sú dostupné v súosom prevedení ø60/100 mm alebo ø80/125 mm. Pre vonkajšie použitie existuje súosé odkúrenie ø80/125 mm s vnútornou polypropylénovou spalinovou rúrkou a nerezovou vonkajšou rúrkou.
Umiestnenie plynového kotla
Pri inštalácii nového plynového kotla je dôležité zvážiť jeho umiestnenie. Moderné kotly sú navrhnuté s ohľadom na dizajn a je možné ich integrovať do interiéru, napríklad ku kuchynskej linke, na chodbu či do kúpeľne (s ohľadom na vlhkosť).
Plynové kotly je možné umiestniť na podlahu alebo zavesiť na stenu, pričom závesné kotly sú spravidla menšie a ich inštalácia jednoduchšia.
Bezpečnostné aspekty a predpisy
Kľúčovým faktorom pri umiestnení kotla je odvod spalín. Kotol by mal byť umiestnený minimálne 20 cm od horľavých predmetov a s manipulačným priestorom minimálne 80 cm.
Miestnosť by mala byť dobre vetraná s minimálnym objemom 0,8 m³ na každý kilowatt výkonu kotla. Kotol nesmie byť umiestnený v blízkosti plynomeru alebo hlavného uzáveru plynu.
Pre správne umiestnenie a inštaláciu plynového kotla je vždy odporúčané obrátiť sa na odborníkov.
