Materiály na chladenie komponentov: Výber a optimalizácia

Účinné chladenie elektronických zariadení si vyžaduje výber správneho riešenia, ale aj zladenie z hľadiska účinnosti a technického výkonu. Výrobcovia ponúkajú riešenia prispôsobené špecifickým potrebám a veľmi prísnym požiadavkám. S rozvojom technológií sú počítače nútené spracovávať čoraz viac údajov, čelia zložitým úlohám a výrobcovia sa snažia miniaturizovať elektronické zariadenia, ideálne do vreckovej veľkosti. Počítače, ktoré kedysi zaberali celé miestnosti, mali za úlohu len jednoduché výpočty. Dnešné počítače sa zmestia do dlane a ich možnosti sa zdajú byť takmer neobmedzené. Čo sa však nemení je to, že elektronické obvody produkujú teplo. Keďže sa využíva čoraz väčší výpočtový výkon, úmerne tomu sa zvyšuje aj množstvo odvádzaného tepla. Pre nikoho nie je novinkou, že nadmerné teplo je jedným z najväčších nepriateľov elektronických systémov. Spôsobuje oveľa rýchlejšie opotrebenie elektronických komponentov, ako napríklad tranzistorov, rezistorov alebo relé. V osobitných prípadoch môžu vysoké teploty viesť dokonca k neopraviteľnému poškodeniu riadiaceho systému. Náklady na opravu takéhoto zariadenia môžu často prekročiť hranicu rentability. V súčasnosti elektronické systémy udávajú tempo fungovania človeka, zaisťujú bezpečnosť a umožňujú ďalší vývoj technológií. Aby fungovali bezchybne, s maximálnou účinnosťou, je prioritou zabezpečiť primerané chladenie a ochranu pred prehriatím.

Systémy chladenia a odvodu tepla

Existuje niekoľko najbežnejších systémov chladenia a odvodu tepla používaných v elektronických systémoch. Líšia sa predovšetkým veľkosťou, ktorá je jedným z hlavných kritérií výberu chladiaceho systému pre konkrétnu aplikáciu, ale aj chladiacim médiom alebo účinnosťou odvodu tepla.

Ventilátory

Ventilátor je základné chladiace zariadenie, s ktorým sa stretávame v každej domácnosti alebo priemyselnom podniku. Prvým a najčastejším využitím ventilátorov v elektronických zariadeniach je odvádzanie tepla. Takéto komponenty nájdeme v stolových počítačoch aj v prenosných počítačoch. Prítomnosť ventilátora si zvyčajne uvedomíme, keď spustíme náročný program alebo hru. Vtedy počítač pracuje na maximálny výkon, čo zároveň generuje viac tepelnej energie.

Ventilátory sú zariadenia vybavené motorom, ktorý poháňa lopatky rotora. Konvekčné pohyby vzduchu, ktoré sú vynútené otáčajúcim sa rotorom ventilátora, spôsobujú, že teplo vznikajúce v elektronickom zariadení sa rozptyľuje a odvádza preč. Tepelná energia sa odvádza cez mriežky umiestnené v skrini počítača. Pohyb ventilátora spúšťa snímač teploty. Keď dôjde k prekročeniu určitej hodnoty, rotor ventilátora sa začne otáčať a jednotka sa ochladzuje. Objem vzduchu, ktorý ventilátor spracuje, sa vypočíta v metroch kubických za hodinu.

Dôležitou výhodou ventilátorov je, že fungujú aj ako "vysávač" vo vnútri počítačovej jednotky. Za zmienku stojí aj to, že ventilátory, ktoré v súčasnosti ponúkajú poprední výrobcovia, prechádzajú prísnymi testami hlučnosti. Preto sa nemusíte obávať, že ich prevádzka bude používateľovi, ktorý počítač používa, na obtiaž. Pri používaní aktívneho chladenia hrozí aj riziko poškodenia niektorej zo súčiastok ventilátora. Môže ísť o hnacie ústrojenstvo alebo samotný poháňaný rotor.

Chladiče

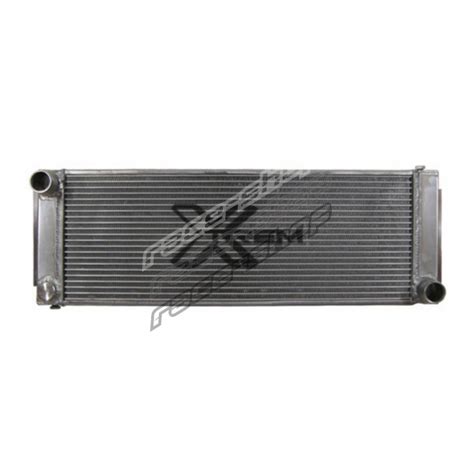

Ďalšou bežne používanou súčasťou chladiaceho systému je chladič. Vyrába sa vo forme rebrovaného kovového prvku a najčastejšie sa používa v spojení s vyššie opísanými ventilátormi na zvýšenie účinnosti odvodu tepla. Podľa všeobecných zásad prenosu tepla platí, že čím väčšia je plocha, ktorá pohlcuje tepelné žiarenie, tým väčší je chladiaci výkon. V chladiči sú za maximalizáciu plochy prestupu tepla zodpovedné vhodne tvarované rebrá. Nie je preto prekvapujúce, že čím väčší je chladič, tým intenzívnejšie bude chladenie. Najväčším obmedzením sú preto rozmery zariadenia, pre ktoré bude daný komponent pracovať. Ďalším veľmi dôležitým aspektom je vzdialenosť chladiča od vyhrievanej súčiastky. Čím je vzdialenosť menšia, tým je odvod tepla účinnejší. Aby sa maximalizoval prenos tepla, na rozhraní medzi dvoma povrchmi sa používa teplovodivá pasta alebo teplovodivá páska.

Peltierove moduly

Veľmi zaujímavým riešením chladenia elektronických obvodov sú Peltierove moduly. Konštrukcia zariadenia pozostáva z paralelne usporiadaných keramických dosiek, medzi ktorými sú striedavo umiestnené polovodiče typu n a typu p. Priamy kontakt medzi nimi je zabezpečený pomocou medených plôšok ako dopravného prostriedku pre elektróny. Pretekajúci elektrický prúd spôsobuje teplotné zmeny na prechode rozdielnych polovodičov. Bezporuchovosť, relatívne malá a kompaktná konštrukcia alebo absencia chladiva sú hlavnými výhodami tohto chladiaceho systému. Dôležitým aspektom je aj možnosť rozšíriť a zvýšiť kapacitu Peltierovho článku pomocou ďalších modulov. Teplá strana prvého modulu sa potom pripojí k "studenej" strane ďalšieho modulu. Schopnosť prijímať teplo teda závisí od dostupnosti priestoru a od hodnoty elektrického prúdu. Články nájdu uplatnenie v náročných podmienkach prostredia, ako je napríklad vysoká prašnosť.

Kvapalinové chladiace systémy

Účinný odvod tepla v pokročilej výkonnej elektronike si vyžaduje vysoký chladiaci výkon. Tepelná kapacita vzduchu je približne 1 J/gK, zatiaľ čo voda má kapacitu 4000 J/gK. Nie je ťažké uhádnuť, že náročné elektronické zariadenia využívajú kvapalinové chladiace systémy. Takzvané vodné bloky sú skonštruované na princípe obtekania chladiča vodou alebo inou chladiacou kvapalinou v uzavretom plášti. Za pohyb kvapaliny je zodpovedný systém čerpadiel. Systémy kvapalinového chladenia si vyžadujú vysoký stupeň výrobnej presnosti. Je totiž známe, že kontakt s vodou nebude prospešný pre elektricky napájané systémy. Aj keď je systém naplnený elektricky nevodivou látkou a samotný kontakt nezničí zariadenie, strata média zastaví proces chladenia. Hoci táto technológia bola známa už v 40. rokoch 20. storočia, priemyselné využitie našla až o 20 rokov neskôr. Teplo sa absorbuje vo výparníku, kde sa odparuje kvapalné médium. Tlak v priestore výparníka je vyšší ako tlak v priestore kondenzátora.

Výber materiálov pre chladiče

Výber nesprávneho materiálu chladiča môže zničiť celý systém riadenia teploty. Vaše komponenty sa prehrievajú, výkon klesá a spoľahlivosť prudko klesá. Výber materiálu chladiča závisí od štyroch kľúčových faktorov: tepelnej vodivosti pre efektívny prenos tepla, hustoty materiálu pre obmedzenia hmotnosti, kompatibility výroby pre nákladovo efektívnu výrobu a odolnosti voči vplyvom prostredia pre dlhodobú spoľahlivosť vo vašej konkrétnej aplikácii.

Hustota materiálu a jej vplyv

Pri výbere materiálov sa hustota často prehliada. Je to však kritický faktor, ktorý priamo ovplyvňuje výkon. Nejde len o to, aká je vec ťažká, ale o to, koľko sily získate za túto váhu. Tento pomer sila/hmotnosť je jednoduchým meradlom efektívnosti materiálu. Vysoká pevnosť pri nízkej hmotnosti je ideálnym cieľom v mnohých technických aplikáciách. V leteckom a automobilovom priemysle záleží na každom grame. Ľahšie komponenty znamenajú vyššiu palivovú účinnosť a vyšší výkon. Materiál s nižšou hustotou môže mať obrovský vplyv na nosnosť lietadla alebo zrýchlenie automobilu. Ten istý princíp platí aj pre prenosnú elektroniku. Ľahší telefón alebo notebook je pre používateľa pohodlnejší. V prípade komponentov, ako je materiál chladiča, hustota ovplyvňuje tepelnú hmotnosť aj celkovú hmotnosť zariadenia.

Hustota materiálu má tiež priamy finančný dopad. Menej husté materiály môžu niekedy znamenať nižšie náklady na dopravu. Ešte dôležitejšie je, že môže ovplyvniť množstvo konštrukčnej podpory, ktorú diel vyžaduje. Ľahšie diely môžu vyžadovať menej robustný rám, čo šetrí materiál a znižuje zložitosť.

Obrobiteľnosť a tvarovateľnosť

Výber správneho materiálu chladiča nie je len o tepelnom výkone. Ako ľahko ho môžeme tvarovať? Táto otázka má priamy vplyv na konečné náklady a možnosti dizajnu. Jednoduchšia výroba znamená nižšie náklady. Materiály, ktoré sa dajú ľahko extrudovať, lisovať alebo obrábať, vyžadujú menej času a špecializovaných nástrojov. To sa priamo prejavuje v úsporách. Napríklad hliník je často preferovaný pre svoju vynikajúcu obrobiteľnosť.

Výrobná metóda vs. voľnosť pri navrhovaní: Extrúzia je nákladovo efektívna pre jednoduché, lineárne profily chladičov. Je ideálna pre hliník. Obmedzuje však zložité geometrie. Lisovanie je skvelé pre veľkoobjemové diely s tenkými rebrami, ale nástroje môžu byť vopred drahé. CNC obrábanie ponúka maximálnu voľnosť pri navrhovaní, umožňuje vytváranie veľmi zložitých tvarov s prísnymi toleranciami, ale môže byť drahšie, najmä v prípade materiálov, ktoré sa ťažko režú.

Hlavné kategórie materiálov

Možnosti materiálov pre chladiče sú zvyčajne rozdelené do štyroch hlavných skupín:

• Kovy: Vysoká tepelná vodivosť, bežné použitie v procesoroch a výkonovej elektronike. Hliníkové zliatiny (napr. 6061, 6063) ponúkajú skvelú kombináciu ceny, hmotnosti a obrobiteľnosti. Meď je voľbou pre maximálny výkon s takmer dvojnásobnou tepelnou vodivosťou oproti hliníku, ale je ťažšia a drahšia.
• Keramika a kompozity: Keramické chladiče sú ideálne, ak potrebujete elektrickú izoláciu (napr. nitrid hlinitý). Kompozity, ako grafit, majú vynikajúcu anizotropnú tepelnú vodivosť, umožňujúc smerovať teplo špecifickými spôsobmi. Kompozity s kovovou matricou (MMC) ponúkajú vlastnosti prispôsobené na mieru, ale sú drahšie.
• Tepelne vodivé polyméry: Tieto plasty sú ideálne pre zariadenia s nízkym príkonom. Sú ľahké, ľahko sa formujú do zložitých tvarov a sú nákladovo efektívne pre veľkovýrobu.

Kedy uprednostniť meď pred hliníkom?

V prípadoch, keď je odvod tepla kritický, prevaha medi je jasná. Ide o vyváženie nákladov a výkonu. V niektorých prípadoch sú vyššie počiatočné náklady na meď múdra investícia, najmä pre náročné úlohy v oblasti riadenia tepla, kde zlyhanie nie je prípustné. Napríklad v prípade vysokovýkonnej elektroniky, výkonných laserových diód alebo jadra procesora servera, kde meď rýchlo odvádza teplo, čím udržuje stabilnú teplotu a zabezpečuje spoľahlivosť. Jej nižšia tepelná odolnosť je kľúčovou výhodou.

Menší medený chladič dokáže odviesť rovnaké množstvo tepla ako oveľa väčší hliníkový chladič, čo umožňuje navrhovať menšie, ľahšie a výkonnejšie produkty. Pre tieto konkrétne scenáre často obrábame zložité medené diely.

Pokročilé materiály: Grafit a diamant

Žíhaný pyrolytický grafit (APG) a syntetický diamant predstavujú riešenia pre najnáročnejšie tepelné výzvy. Ich schopnosť odvádzať teplo je pozoruhodná a prevyšuje tradičné kovy. APG je neuveriteľne ľahký a vynikajúci tepelný vodič, ideálny pre satelitné systémy riadenia tepelnej energie. Syntetický diamant má najvyššiu tepelnú vodivosť a je nevyhnutný pre vysokovýkonnú elektroniku, ako sú pokročilé radarové systémy alebo vysokofrekvenčné komunikačné zariadenia, kde okamžite odvádza teplo z kritických komponentov.

Keramické chladiče

Keramické chladiče majú prevratnú výhodu: spájajú dobrú tepelnú vodivosť s vynikajúcou elektrickou izoláciou. To znamená, že môžu priamo prichádzať do kontaktu s elektrickými komponentmi pod napätím bez potreby dodatočnej izolačnej vrstvy, čo zjednodušuje konštrukciu a montáž. Sú ideálne pre použitie vo vysokovýkonnej elektronike alebo LED diódach, kde by štandardný kovový chladič spôsobil skrat.

Chladenie počítača: Vzduchové vs. Vodné

Chladenie počítača je dôležitým faktorom pre správnu funkciu a výkon PC komponentov. Chladiče počítača sa delia na vzduchové a vodné.

Vzduchové chladenie

Vzduchové chladenie je jednoduchý a spoľahlivý systém. Procesor sa zahreje, teplo prejde cez základňu chladiča a putuje tepelnými trubičkami (heatpipes) do rebier radiátora. Tam ventilátory fúkajú vzduch a teplo sa odvádza do okolia. Najväčšou výhodou je spoľahlivosť, pretože vzduchový chladič prakticky nemá ako zlyhať. Jedinou pohyblivou časťou sú ventilátory, ktoré sa dajú v prípade potreby vymeniť.

Heatpipe je bezúdržbové zariadenie, ktoré je vo vnútri uzavreté a je v ňom vytvorené vákuum. Je naplnená chladiacim médiom (napr. voda, alkohol), ktoré vplyvom tepla mení skupenstvo na plynné. Voľba chladiaceho média závisí na rozsahu teplôt. Princíp sa zakladá na obehu chladiaceho média: v mieste kontaktu s chladeným povrchom dochádza k odparovaniu kvapaliny, vzniknutý plyn postupuje cez trubicu až ku kondenzátoru (miesto ochladenia), kde plyn kondenzuje späť do kvapalného stavu a tlakom je hnaná opäť k zdroju tepla. Vnútorné steny trubice sú vybavené drobnými čiastočkami kovového prášku, ktorý je k stene trubice zapečený, čo umožňuje cirkuláciu kvapaliny bez ohľadu na polohu trubíc. Toto chladenie sa používa hlavne v notebookoch a ultrabookoch, kde je nedostatok priestoru na klasické druhy chladenia.

Vapor Chamber (Parná komora) sa používa pri chladení grafických kariet. Pracuje na princípe heatpipe, s tým rozdielom, že nepoužíva trubice, ale tvorí celistvú plochu.

Vodné chladenie

Vodné chladenie je systém, ktorý využíva kvapalinu na odvod tepla z komponentov počítača. Je známe svojou vysokou účinnosťou, tichým chodom a schopnosťou udržiavať nízke teploty aj pri vysokých záťažiach. Systém sa skladá z radiátora, čerpadla (pumpa), hadíc, vodného bloku (montuje sa na procesor alebo grafickú kartu) a ventilátorov, ktoré chladia radiátor.

Existujú dva hlavné typy vodného chladenia: All-in-One (AIO) systémy, ktoré sú predpripravené na inštaláciu, a custom loop, ktoré si používatelia stavajú sami z jednotlivých komponentov. AIO systémy sú cenovo dostupnejšie a jednoduchšie na inštaláciu, zatiaľ čo custom loop ponúkajú vyšší výkon a lepšie možnosti prispôsobenia, ale vyžadujú si viac znalostí a údržby.

Princíp vodného chladenia: Studenú vodu z expanznej nádrže ženie čerpadlo do vodných blokov. Vodné bloky odoberajú teplo z komponentov a odovzdávajú ho vode. Následne je táto voda odosielaná do radiátora, kde odovzdáva teplo prostrediu a takto ochladená voda sa vracia späť do expanznej nádoby.

Pri výbere vodného chladenia je dôležité zvážiť:

• Výber kvality komponentov: Komponenty od renomovaných výrobcov ovplyvňujú účinnosť chladenia (napr. medené bloky sú efektívnejšie ako hliníkové).
• Správne dimenzovanie systému: Systém musí byť adekvátne dimenzovaný pre výkon komponentov.
• Údržba systému: Pravidelná kontrola a výmena chladiacej kvapaliny, čistenie radiátorov a kontrola hadíc na úniky sú kľúčové.

Vodné chladenie často ponúka nižšiu hlučnosť, pretože väčšie radiátory dokážu chladiť pri nižších otáčkach ventilátorov. Avšak, vzduchové chladiče vyhrávajú v jednoduchosti inštalácie a spoľahlivosti, pretože nemajú poruchovú pumpu ako súčasť.

Optimalizácia a ladenie počítača v oblasti chladenia

Optimalizácia a ladenie vášho počítača v oblasti chladenia je kľúčovým krokom k dosiahnutiu maximálneho výkonu a stability. V tomto procese zohráva dôležitú úlohu správny výber komponentov a efektívne riadenie teplôt.

Výber správnych komponentov pre chladenie PC

Procesor je často najväčším zdrojom tepla v systéme, preto je dôležité mať kvalitný CPU chladič. Vodné chladenie môže byť vynikajúcou voľbou pre nízke teploty a zníženie hluku. Vzduchové chladiče sú často cenovo dostupnejšie a jednoduchšie na inštaláciu. Pre grafickú kartu (GPU) je možné zvážiť inštaláciu samostatného GPU chladiča, obzvlášť pri pretaktovaní.

Efektívne prúdenie vzduchu v skrini

Jedným z najdôležitejších aspektov chladenia je zabezpečiť efektívne prúdenie vzduchu v skrini počítača. Ventilátory umiestnené na prednej a bočnej strane skrine môžu nasávať studený vzduch, zatiaľ čo tie na zadnej časti a vrchu skrine odvádzajú teplý vzduch von. Toto pomáha udržiavať nízke teploty všetkých komponentov. Počítačoví nadšenci často investujú aj do ventilátorov s nižším hlukom alebo s RGB osvetlením.

Monitorovanie a testovanie teplôt

Na zabezpečenie efektívneho chladenia je nevyhnutné monitorovanie a testovanie teplôt. Softvérové nástroje umožňujú sledovať teploty CPU, GPU a iných komponentov v reálnom čase. Počas pretaktovania je dôležité kontrolovať, či teploty neprekračujú kritické hodnoty. Testovanie stability systému pomocou stresových testov overí, že systém funguje stabilne aj pod maximálnou záťažou. Nezabúdajte tiež na pravidelnú údržbu, ako je čistenie prachu zo skrine a ventilátorov, pretože prach môže významne znížiť účinnosť chladenia.

Príklady špecifikácií chladičov

Nižšie sú uvedené príklady špecifikácií rôznych typov chladičov:
