Termostat je kľúčovým komponentom v mnohých systémoch regulácie teploty, od automobilových chladiacich systémov a domácich spotrebičov až po priemyselné automatizačné systémy. Jeho hlavnou funkciou je udržiavať nastavenú teplotu automatickým zapínaním alebo vypínaním pripojeného zariadenia, keď sa dosiahne špecifická prahová hodnota.
Čo je to termostat a ako funguje?
Termostat je diskrétne mechanické alebo elektronické zariadenie, ktoré mení svoj stav alebo stav svojich elektrických kontaktov po dosiahnutí prednastavenej teploty. Tieto kontakty môžu byť využité v reléových obvodoch na spustenie alebo zastavenie rôznych strojov, alebo na prenos informácií o dosiahnutí teploty do systému riadenia teploty. Samotné slovo pochádza z gréckych slov "θερµο-" (teplo) a "στατός" (stojaci, nehybný).
Na rozdiel od analógových snímačov teploty, ako sú termočlánky alebo odporové teplomery, termostat neukazuje presnú hodnotu teploty v danom okamihu. Jeho primárnou úlohou je reagovať - zmeniť svoj stav - keď teplota dosiahne vopred stanovenú hodnotu. V závislosti od typu termostatu sa následne vykoná požadovaná regulačná činnosť.
Termostaty sa používajú v zariadeniach, ktoré vykurujú alebo chladia na nastavenú teplotu. Patria sem chladničky, vykurovacie systémy, chladiace systémy automobilových motorov, priemyselné pece a mnohé ďalšie.
Z čoho sa skladá termostat a ako funguje?
Konštrukcia a funkcia termostatu závisí od typu použitého snímača. Najčastejšie sa stretávame s dvoma hlavnými typmi snímačov:
Bimetalová doska
Bimetalová doska pozostáva z dvoch heterogénnych kovových pásov s rôznymi koeficientmi tepelnej rozťažnosti, ktoré sú navzájom zvarené. Pri zahrievaní sa jeden z kovových pásov rozpína viac ako druhý, čo spôsobí, že sa doska pri dosiahnutí nastavenej teploty ohne alebo narovná. Tento mechanický pohyb môže priamo rozopnúť alebo prerušiť elektrické kontakty, alebo napríklad otvoriť ventil chladiacej kvapaliny.
Kapilárny termostat
Kapilárny termostat funguje na základe termodynamického zákona. Skladá sa z:
- Kovová kapsula: Obsahuje pracovnú kvapalinu (napr. glykol).
- Kapilárna trubica: Spája snímač s riadiacou jednotkou.
- Riadiaca jednotka alebo elektromechanické relé: Umožňuje nastavenie požadovanej teploty.
Keď sa kovová kapsula zahrieva, mení sa objem jej obsahu. Kvapalina cez kapilárnu trubicu tlačí na membránu relé. Po dosiahnutí nastavenej teploty sa kontakty v relé zatvoria alebo otvoria. Nastavenie teploty sa vykonáva mechanicky otáčaním skrutky termostatu alebo je pevne nastavené z výroby.
Účel termostatu
Hlavnou úlohou termostatu je regulácia teploty. Jeho použitie je široké: od domácich spotrebičov ako žehličky až po priemyselné pece. Zaisťuje bezpečné a pohodlné používanie zariadení automatickou reguláciou teploty.
Termostaty môžu byť zabudované priamo v zariadeniach alebo použité dodatočne, napríklad v vodovodných batériách, plynových kotloch alebo pri podlahovom vykurovaní.
Automobilový termostat
V automobiloch je termostat nevyhnutnou súčasťou chladiaceho systému motora. Pomáha udržiavať optimálnu prevádzkovú teplotu a zabraňuje prehriatiu.
Typy a varianty termostatov
Termostaty možno klasifikovať podľa rôznych kritérií:
Podľa rozsahu pracovných teplôt:
- Vysokoteplotné: Pracujú v rozsahu od +300 do 1200 °C.
- Stredný rozsah: -60 až 500 °C.
- Nízkoteplotné (kryostaty): Pod -60 °C, často spolupracujú s ďalšími zdrojmi chladu.
Podľa stability a presnosti ovládania (charakterizované odchýlkou od nastavenej teploty):
- Najhorší ukazovateľ: 5 - 10 °C.
- Dobrá hodnota (vzduchový termostat): 1 - 2 °C.
- Priemerná hodnota (kvapalinový termostat): 1 - 2 °C.
- Vhodná hodnota (vzduchový termostat): 0,1 °C.
- Stredná hodnota (špeciálna kvapalinová konštrukcia): 0,01 °C.
- Dosiahnuteľné len s kvapalinovými termostatmi: 0,001 °C.
Ako otestovať termostat
Testovanie termostatu je možné vykonať niekoľkými spôsobmi:
- Počúvanie cvaknutia: Pri zmene okolitej teploty by malo byť počuť charakteristické cvaknutie signalizujúce zopnutie alebo rozopnutie kontaktov.
- Zohriatie snímacieho prvku: Ak je termostat odnímateľný, jeho snímací prvok možno opatrne zohriať a sledovať jeho reakciu.
- Pozorovanie pri prevádzke: Napríklad v rúre možno po dosiahnutí nastavenej teploty pozorovať zníženie plameňa horáka.
- Použitie teplomera alebo multimetra: Pre presnejšie overenie je vhodné použiť teplomer alebo multimeter s termočlánkom, napríklad pri práčke.
- Použitie testera: Tester pripojený ku kontaktom termostatu môže tiež pomôcť pri diagnostike.
Aké poruchy termostatu
Hlavnou chybou termostatu je, že jeho kontakty zostanú trvalo zopnuté alebo rozopnuté bez ohľadu na nastavenie teploty. Ďalším problémom môže byť vysoká miera poruchovosti, teda veľké teplotné rozdiely medzi nastavenou a skutočnou hodnotou.
Termostat a regulátor termostatu - aký je medzi nimi rozdiel?
Termostat je všeobecnejší pojem. Regulátor termostatu (často označovaný aj ako moderný termostat alebo programovateľný termostat) je sofistikovanejšie zariadenie. Moderné regulátory termostatov majú analógové vstupy zo snímačov, možnosť zobrazenia nameranej teploty na displeji, analógové a binárne výstupy na riadenie procesov, a často aj funkcie záznamu hodnôt a grafického zobrazenia regulačného procesu.
Zatiaľ čo základná úloha termostatu je jednoducho spínať kontakty pri nastavenej hodnote teploty, regulátor termostatu ponúka oveľa širšiu škálu funkcií a možností nastavenia.
Panelové termostaty s dvomi úrovňami teploty
Špecifickým typom termostatov sú tie, ktoré umožňujú nastavenie dvoch rôznych úrovní teploty. Tieto termostaty sú často používané v systémoch, kde je potrebné rozlišovať medzi denným a nočným režimom, alebo medzi rôznymi prevádzkovými fázami.
Princíp fungovania dvoch úrovní teploty
Termostaty s dvoma úrovňami teploty zvyčajne pracujú na základe prednastaveného programu alebo manuálneho prepínania medzi dvoma cieľovými teplotami. Napríklad:
- Denný režim (komfortná teplota): Vyššia teplota, napr. 21 °C, ktorá je aktívna počas dňa alebo keď je miestnosť aktívne využívaná.
- Nočný režim (úsporná teplota): Nižšia teplota, napr. 17 °C, ktorá sa používa počas noci alebo keď je miestnosť neobsadená, čím sa šetria náklady na energiu.
Prepínanie medzi týmito režimami môže byť riadené časovačom, externým signálom (napr. zo systému inteligentnej domácnosti) alebo manuálnym tlačidlom.
Možnosti zapojenia
Zapojenie panelového termostatu s dvoma úrovňami teploty závisí od jeho konkrétneho typu a systému, ku ktorému je pripojený. Vo všeobecnosti platí:
Nízkonapäťové termostaty (typicky 24V AC)
Tieto termostaty sú najbežnejšie pre domácnosti a pripájajú sa k vykurovaciemu/chladiacemu zariadeniu pomocou nízkonapäťových vodičov. Kľúčové svorky môžu byť:
- R (alebo Rh/Rc): Napájanie 24V AC.
- W: Ovládanie kúrenia.
- Y: Ovládanie chladenia (ak je podporované).
- G: Ovládanie ventilátora.
- C: Spoločný vodič pre trvalé napájanie (pre pokročilé funkcie).
Pre termostaty s dvoma úrovňami teploty môžu byť potrebné dodatočné vstupy alebo konfigurácia na výber medzi dvoma cieľovými teplotami. Napríklad, jeden vstup môže byť pre "komfortný" režim a druhý pre "úsporný" režim.

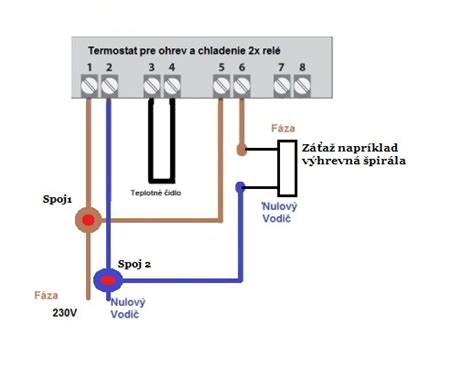

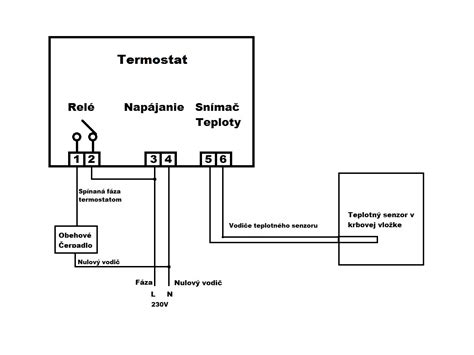

Sieťové termostaty (230V)
Tieto termostaty pracujú priamo so sieťovým napätím. Zapojenie je priamejšie, ale vyžaduje opatrnosť:
- L (alebo fáza): Pripojenie fázového vodiča.
- N (alebo nulový vodič): Pripojenie nulového vodiča.
- 1 (alebo výstup): Výstupný vodič k zariadeniu.
Pre implementáciu dvoch úrovní teploty môže byť potrebný termostat s dvoma nezávislými výstupmi alebo so vstupmi pre externé prepínanie.
Bezdrôtové termostaty
Skladajú sa z prijímača a vysielača. Prijímač sa pripája k zariadeniu, zatiaľ čo vysielač (samotný termostat) komunikuje bezdrôtovo. Zapojenie prijímača je podobné ako pri káblových termostatoch. Funkcia dvoch úrovní teploty je potom riadená priamo v programovaní vysielača.
Príklady použitia
Panelové termostaty s dvoma úrovňami teploty nachádzajú uplatnenie v:
- Inteligentných domácnostiach: Pre automatické prepínanie medzi komfortnou a úspornou teplotou na základe denného harmonogramu alebo prítomnosti osôb.
- Klimatizačných systémoch: Na nastavenie rôznych teplôt pre denné a nočné chladenie.
- Priemyselných aplikáciách: Kde je potrebné meniť prevádzkové teploty v závislosti od výrobného procesu alebo času.
Výber správneho panelového termostatu
Pri výbere panelového termostatu s dvoma úrovňami teploty je dôležité zohľadniť:
- Typ vykurovacieho/chladiaceho systému: Kompatibilitu s existujúcim zariadením (plynový kotol, elektrické teleso, klimatizácia atď.).
- Spôsob ovládania: Manuálne, programovateľné, inteligentné (cez Wi-Fi/aplikáciu).
- Požadované funkcie: Možnosť nastavenia dvoch úrovní teploty, presnosť merania, hysterézia, ďalšie programovacie možnosti.
- Spôsob napájania: Sieťové napájanie alebo batériové.
- Typ zapojenia: Káblové alebo bezdrôtové.
