Plynový kotol Protherm Gepard 23 MOV: Technické parametre a informácie

Nekondenzačný plynový kotol Protherm Gepard 23 MOV je spoľahlivé zariadenie určené na vykurovanie s prietokovým ohrevom teplej vody (TV). Tento model patrí do série Gepard, ktorá je známa svojou kvalitou a odolnosťou, a je vhodný na montáž na stenu v súkromných domoch či bytoch.

Vlastnosti a riadenie kotla Protherm Gepard 23 MOV

Plynové kotly radu PROTHERM Gepard MOV umožňujú riadenie kotla pomocou ekvitermickej regulácie. Pri inštalácii vonkajšieho snímača a nastavení parametrov na displeji kotla dochádza k automatickej regulácii teploty vykurovacej vody podľa aktuálnej vonkajšej teploty. V prípade zapojenia eBus izbového regulátora sa parametre nastavujú priamo na tomto regulátore. Ak sa navyše nastaví automatická vykurovacia krivka, eBus regulátor bude trvale prispôsobovať vykurovaciu krivku podľa tepelnej charakteristiky objektu, čím sa dosahuje trvalý tepelný komfort pri optimalizácii nákladov na spotrebu plynu.

Zároveň použitie vysokoúčinného čerpadla zaručuje zníženie spotreby elektrickej energie až o 75 % oproti starším verziám.

Kľúčové vlastnosti kotla Gepard 23 MOV

• Kotol je určený na vykurovanie s prietokovým ohrevom TV s funkciou EKO pre ekonomickú prípravu teplej vody.
• Závesné prevedenie s odvodom spalín do komína.
• Výkonový rozsah od 9,1 kW do 23 kW.
• Maximálny prietok TV pri Δt 30K je 11,4 l/min.
• Nová hydroskupina s lepšie dostupnými komponentmi uľahčuje opravy.
• Použité vysokoúčinné čerpadlo.
• Prehľadný negatívny displej s bielym podsvietením.
• Jednoduché, intuitívne ovládanie.
• Zabudované riadenie na základe eBus protokolu.
• Ekvitermická regulácia kotla v spolupráci s eBus regulátorom a vonkajším snímačom teploty.
• Rozmery: 740x410x313 mm.
• Kotol spĺňa požiadavky smernice ErP.

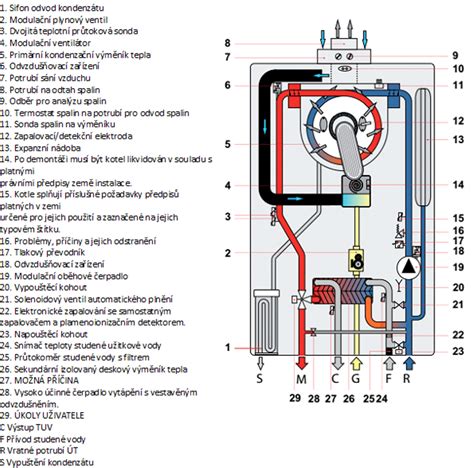

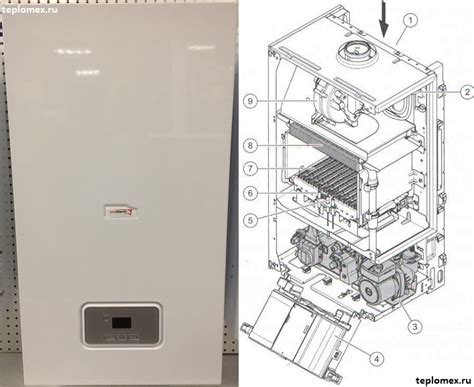

Zariadenie a konštrukcia kotla Gepard

Štandardná nástenná jednotka s dvoma okruhmi je doplnená o hlavné jednotky, softvér a hydroskupinu. Hlavné prvky kotla sú:

• expanzná nádrž membránového typu;
• snímač, ktorý monitoruje parametre vody v potrubiach;
• hydraulické mechanizmy;
• blok s elektronickou tabuľou;
• horák s elektrickým zapaľovacím systémom;
• ochrana elektród;
• kotol;
• turbína pre modely s turbodúchadlom;
• koaxiálna rúrka a distribučný adaptér.

Vodnú skupinu predstavuje:

• ochranný bezpečnostný ventil pre 3 atm.;
• regulátor tlaku;
• nerezový doskový sekundárny kotol;
• automatický odvzdušňovací ventil;
• ventil, prepínateľný v 3 polohách;
• čerpadlo na prívod kvapaliny do okruhu;
• plynový ventil typu SIT.

Systém sa ovláda pomocou LCD monitora, kde sú zobrazené hlavné parametre. Kód chyby určuje vstavaná diagnostika. Značkový softvér vám umožňuje prevádzkovať zariadenie na tepelnú energiu v režimoch „Eco“ (ohrev chladiacej kvapaliny až o 50 stupňov) a „podlahové kúrenie“.

Princíp činnosti

Dvojokruhovú jednotku s turbínou je možné pripojiť k vykurovacím a teplovodným systémom. Voda sa ohrieva doskovým výmenníkom tepla. Produkty spaľovania sú odvádzané cez koaxiálny komín. Príjem kyslíka pre spaľovaciu reakciu sa uskutočňuje núteným obehom.

Modulovaný plynový horák umožňuje zvoliť výkon plameňa pri ohreve vody a nosiča tepla. V okamihu otvorenia ventilu pre horúcu kvapalinu sa indikátor napájania zvýši a prepne režim. Prevádzkové parametre nastavuje užívateľ. V budúcnosti je možné ich meniť automaticky alebo upravovať mechanicky. Pre efektívny prenos tepla do uzavretého kúrenia je dodatočne pripojené obehové čerpadlo.

Výhody plynových kotlov Protherm Gepard

Vybavenie kotla značky Gepard má niekoľko výhod:

• liatinové výmenníky tepla - charakteristika tepelnej kapacity materiálu zaisťuje kvalitu vykurovania;
• udržiavanie príjemnej teploty po dlhú dobu;
• prítomnosť automatických kontrolných mechanizmov;
• kvalita a veľa funkcií;
• rozsiahla zostava;
• dostupnosť - zariadenia patria do stredného cenového segmentu;
• dostupnosť možností vlastnej diagnostiky s výstupom chybového kódu;
• kompatibilita s ruskými klimatickými podmienkami (týka sa aj slovenských klimatických podmienok, pozn. redakcie).

Medzi menšie nevýhody možno zaradiť:

• pokles teploty vykurovacieho potrubia so zvýšením spotreby teplej vody;
• záručný servis je platný iba vtedy, ak boli vykonané technické prehliadky najneskôr do 12 a 24 mesiacov od sprevádzkovania produktu a zákazník zašle potvrdenie spoločnosti Protherm;
• vysoká spotreba plynu pri zapnutí pri minimálnom výkone.

Kotly sú univerzálne a môžu byť inštalované v súkromnom dome, technickej miestnosti alebo vo výrobe. Protherm je tradičný slovenský výrobca kvalitných kotlov.

Technické parametre modelu Gepard 23 MOV

Kotol Protherm Gepard 23 MOV je 23 kW nekondenzačný kotol s prietokovým ohrievačom TÚV, určený pre komínové pripojenie. Účinnosť kotla je 90,2% (uvedený aj rozsah 90,3 - 93,2%). Spôsob ohrevu vody je prietokovým spôsobom v nerezovom doskovom výmenníku. Nekondenzačný kotol má pri vykurovaní radiátorov rovnakú účinnosť ako ktorýkoľvek kondenzačný kotol. Nekondenzačné kotly ako aj tento Protherm GEPARD sa všeobecne vyznačujú vyššou spoľahlivosťou a dlhšou životnosťou v porovnaní s kondenzačnými kotlami.

Inštalácia a prevádzka

Pravidlá inštalácie plynového kotla

Vykurovacie kotly sa používajú ako uzavretý systém s núteným obehom, ktorý slúži na vykurovanie miestností a zásobovanie teplou vodou. Pri inštalácii konštrukcií sa vyžaduje dodržiavanie technických predpisov výrobcu:

• Voľba vzdialenosti od kotla k povrchu: Nástenné modely sú odstránené 50 cm od stropu a 80 cm od podlahy.
• Upevnenie plechu s hrúbkou 3 mm na stenu pre zariadenie.
• Príprava elektrického kábla a organizácia uzemňovacieho vedenia.
• Vŕtanie otvorov pre spojovacie prvky podľa montážnej šablóny.
• Pripojenie celej vsuvky so závitom k plynovodu.
• Kontrola objemu zabudovanej nádrže.

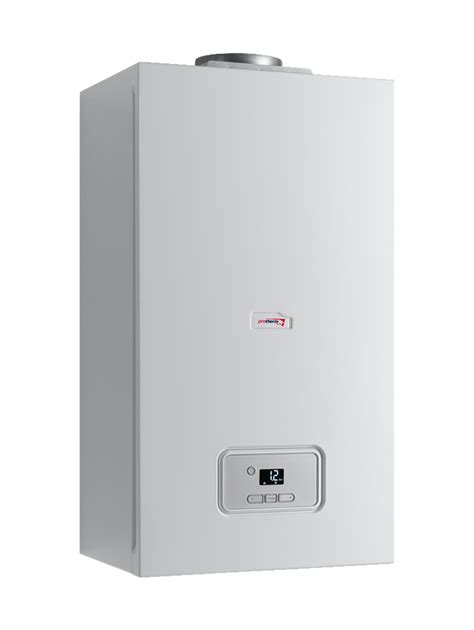

Ovládací panel a bezpečná prevádzka

S jednotkou sa dodáva užívateľská príručka, ktorá obsahuje základné pravidlá prevádzky kotla:

• Ak sa v miestnosti objaví zápach horenia, nezapínajte svetlo, nefajčite, nepoužívajte telefón. Zariadenie je okamžite odpojené od siete a kotolňa je vetraná.
• V blízkosti spotrebiča musí byť miesto pre opravu. Nad a pod konštrukciou je potrebná medzera 30 cm. Z boku zostáva 10 cm a spredu 60 cm.
• Pri dlhšej jazde sú ventily na kúrenie, dodávku teplej vody a prívod plynu zatvorené.
• Odporúčaný tlak vykurovacieho média je od 1 do 2 bar.
• V blízkosti kotla sa nesmú skladovať výbušné a horľavé látky, farby a laky.
• Pre voľbu režimu kúrenia stlačte tlačidlo MODE. Ak chcete prejsť na „Leto“ - dvakrát to isté tlačidlo, na „Prázdniny“ - trikrát.
• Parametre teploty vody sa nastavujú pomocou klávesov plus a mínus.
• Ak chcete nastaviť indikátor teploty hlavného kúrenia, musíte stlačiť MODE a potom - „plus“ alebo „mínus“.
• Nepoužívajte prístroj, ak je systém odmrazovaný alebo z neho uniká vykurovacie médium.

Diagnostika a riešenie problémov

Chybové kódy a časté poruchy

V prípade poruchy prístroja sa na LCD displeji zobrazí kód, podľa ktorého je chyba rozpoznaná. Algoritmus na prácu s ním je uvedený v pokynoch. Medzi ďalšie bežné chyby hardvéru patria:

• poruchy tlakových senzorov, teploty, ventilov na reguláciu plynu;
• porucha systému dodávky plynu alebo ionizačného ventilu;
• upchatie komína - žiadny prívod vzduchu;
• zastavenie v prípade poklesu napätia v sieti;
• uzávery - snímače vodovodného okruhu, puzdro, tlakový spínač;
• tvorba preťaženia vzduchu;
• problémy so softvérom - voda sa ohrieva, ale okruh sa nezohrieva.

Chybové kódy je možné eliminovať podľa odporúčaní výrobcu.

Prehľad modelov série Protherm Gepard

Séria Gepard je populárna a vhodná pre súkromný dom alebo byt, nezaberá veľa miesta v kotolni. Uvedené informácie sú len orientačné, pred nákupom vo vybranom obchode odporúčame overiť, že predávaný model má kľúčové vlastnosti podľa vašich požiadaviek. Aj keď sa snažíme o maximálnu presnosť informácií, bohužiaľ nemôžeme zaručiť 100% správnosť.

Gepard 11 MTV

Gepard 11 MTV je model s atmosférickým horákom, ktorý je inštalovaný v obytnej budove do 100 štvorcových metrov. Rozlišovacie vlastnosti:

• dodávka 11 litrov vody za minútu pre systém TÚV;
• expanzná membránová nádrž na 5 litrov;
• účinnosť je asi 90%;
• spôsob upevnenia na stenu;
• LCD displej s nastavením výkonu;
• prítomnosť snímača tlaku a autodiagnostického systému.

Výkon modelu nestačí na objem chladiacej kvapaliny viac ako 50 litrov.

Gepard 23 MTV

Gepard 23 MTV je nástenné zariadenie so zatvorenou spaľovacou komorou. Medzi vlastnosti kotla Protherm Gepard, modifikácie 23 MTV, patria:

• indikátor výkonu 23,3 kW, čo je dosť pre dom s rozlohou až 200 štvorcových metrov;
• bezdymový typ jednotky;
• vykurovacia voda na dodávku teplej vody na 38-60 stupňov, na vykurovanie - na 38-80 stupňov;
• pripojenie na napájanie 220 V;
• spotreba hlavného plynu 2,4 m³/h, skvapalnený plyn - 1,02 m³/h;
• optimálny tlak v prívode teplej vody a vo vykurovacom okruhu je 3 bar.

Tento model nie je vhodný pre tvrdú vodu, pretože sa rýchlo upcháva usadeninami.

Gepard 11 MOV

Gepard 11 MOV je nástenná dvojokruhová jednotka s výkonom 9-11 kW. Špecifickosť zariadenia:

• otvorená spaľovacia komora so samovznietením;
• účinnosť 90,3%;
• tlak v okruhu - 3 bar, v prívode teplej vody - 10 bar;
• je doplnený expanznou nádržou na 5 litrov;
• vybavené riadiacimi systémami pre tlak plynu, útlm plameňa, prehriatie a zamrznutie vody.

Ku kotlu je dovolené pripojiť ďalší regulátor vonkajšej teploty.

Gepard 23 MOV

Gepard 23 MOV je plynový kompaktný kotol výrobcu Protherm série Gepard 23 MOV, nástenného prevedenia. Je vybavený otvorenou spaľovacou komorou a zrýchleným ohrievaním kvapaliny. Špecifikácia zariadenia:

• systém prirodzeného ťahu;
• výkon rovnajúci sa 23 kW;
• dva výmenníky tepla - meď (primárny) a nehrdzavejúca oceľ (sekundárny);
• samomodulačný horák;
• účinnosť od 90,3 do 93,2%.

Ak existujú mechanizmy nastavenia, kotol Gepard 23 MOV môže pracovať aj na skvapalnený plyn.

Plynové jednotky Protherm zo série Gepard sa vyznačujú kvalitou a odolnosťou. Sú vhodné na montáž na stenu v súkromnom sektore alebo byte vo výškovej budove.
