Systém zabezpečenia JABLOTRON 100+ ponúka moderné riešenie na ovládanie elektrických alebo plynových kotlov prostredníctvom prejazdovej zásuvky s vyvedeným výstupom PG. Toto riešenie je navrhnuté s dôrazom na rýchlosť a jednoduchosť inštalácie, pričom zároveň umožňuje komfortné užívateľské ovládanie kotla.
Potrebné vybavenie a predpoklady
Pre úspešné zapojenie a fungovanie systému budete potrebovať nasledujúce komponenty a predpoklady:
- Ústredňa systému JABLOTRON 100+.
- Prejazdová zásuvka s výstupom PG (konkrétne model JB-162N-PLUG).
- Software F-Link verzie 2.6.1 alebo novšej, ktorý je nevyhnutný pre podporu periférie JB-162N-PLUG.
- Znalosť manuálov všetkých použitých komponentov je kľúčová pre správne zapojenie.
Postup zapojenia prvkov
Samotné zapojenie je v praxi pomerne jednoduché. Stačí pripojiť zásuvku JB-162N-PLUG do sieťovej zásuvky umiestnenej v blízkosti kotla. Následne je potrebné pripojiť ovládací kontakt zásuvky na príslušné svorky kotla.
Je dôležité poznamenať, že umiestnenie a označenie týchto ovládacích svoriek sa môže líšiť v závislosti od konkrétneho modelu kotla. Preto je nevyhnutné dôkladne preštudovať manuál vášho kotla alebo kontaktovať jeho dodávateľa pre presné informácie.
Nastavenie a naprogramovanie systému
Po fyzickom zapojení je potrebné systém správne nastaviť a naprogramovať:
Nastavenie PG logiky
V systéme JABLOTRON 100+ je potrebné nastaviť PG výstup. Odporúča sa tento výstup pomenovať napríklad „Topenie“. Následne sa nastaví spínacia logika a funkcia zapnúť/vypnúť podľa vašich potrieb.
Priradenie termostatu a zásuvky
Ďalším krokom je priradenie termostatu do systému. Termostat môžete umiestniť na ľubovoľnú pozíciu a nastaviť ho tak, aby komunikoval s PG výstupom „Topenie“. Rovnako je potrebné priradiť zásuvku JB-162N-PLUG na ľubovoľnú pozíciu v systéme a nastaviť ju na spomínaný PG výstup „Topenie“.
Registrácia alarmu
V rámci systému JABLOTRON SECURITY je možné registrovať alarmy, čo môže byť užitočné pre monitorovanie stavu vykurovacieho systému.
Ovládanie kotla
Systém JABLOTRON 100+ umožňuje flexibilné ovládanie kotla:
Lokálne a diaľkové ovládanie
Kotol je možné ovládať priamo z termostatu, čo predstavuje lokálne ovládanie. Pre väčšie pohodlie je však k dispozícii aj diaľkové ovládanie prostredníctvom mobilnej aplikácie MyJABLOTRON.
Nastavenia v aplikácii
Používateľ môže vykonávať nastavenia termostatu priamo vo svojej mobilnej aplikácii MyJABLOTRON. Pokročilejšie nastavenia, ktoré sú zvyčajne určené pre montážnych technikov, je možné vykonať z aplikácie MyCOMPANY. Po vyhľadaní konkrétnej inštalácie je možné v sekcii periférií pod daným termostatom otvoriť jeho vnútorné nastavenia.
Použitie elektrických kotlov
Elektrické kotly sú často využívané na ohrev vody pre potreby kúpania a technické účely. Vďaka svojej kompaktnej veľkosti ich možno nainštalovať na rôznych miestach, ako sú kúpeľne, kuchyne, toalety alebo dokonca pod umývadlom, ak ide o prietokové jednotky.
Hoci použitie elektrického kotla na vykurovanie priestoru nie je tak bežné, stále existuje táto možnosť. Odporúča sa pre priestory bez zložitých vykurovacích systémov, kde je výkon kotla dostatočný (bežne 1 kW na 10 m²).
Je dôležité rozlišovať medzi akumulačnými a prietokovými elektrickými kotlami. Akumulačné kotly spotrebúvajú menej energie na ohrev, ale vyžadujú priestor na nádrž. Pri výbere a inštalácii elektrického kotla je nevyhnutné dodržiavať bezpečnostné pokyny:
- Vodiče pripájajte výhradne cez svorkovnice alebo spájkovaním.
- Zabezpečte ochranu ohrievača vody pomocou RCD (prúdový chránič) a uzemnenia.
- V prípade dvojvodičovej siete je potrebné vytvoriť uzemňovací systém.
- Pre staršie byty bez uzemnenia je možné kotol pripojiť cez RCD a automatický istič, prípadne pomocou núdzového ističa kombinujúceho oba typy ochrany.
- Zabezpečte kvalitnú ochranu vedenia pred vlhkosťou, najmä ak sa bude nachádzať v blízkosti elektrických spotrebičov.
Montáž a pripojenie elektrického kotla
Pri montáži elektrického kotla je potrebné dbať na spoľahlivosť nástenných držiakov. Kotol by nemal byť inštalovaný na sadrokartónovú stenu, ak nie sú dodržané špecifické pokyny výrobcu. Pri inštalácii akumulačného kotla s nádržou s objemom do 100 litrov by hrúbka kotvy mala byť minimálne 8 mm.
Po pripravení celého vykurovacieho systému na miesto inštalácie je možné pristúpiť k pripojeniu kotla k elektrickej sieti. Pri inštalácii prietokového ohrievača, ktorý je ľahší a menší, je proces časovo menej náročný.
Postup montáže:
- Označte stenu podľa umiestnenia upevňovacích prvkov.
- Zmerajte a preneste na stenu vzdialenosť potrebnú na montáž upevňovacích uší.
- Vŕtačkou vyvŕtajte otvory v stene a vložte hmoždinky.
Po bezpečnom upevnení ohrievača na stenu je možné pripojiť káble.
Pripojenie k sieti

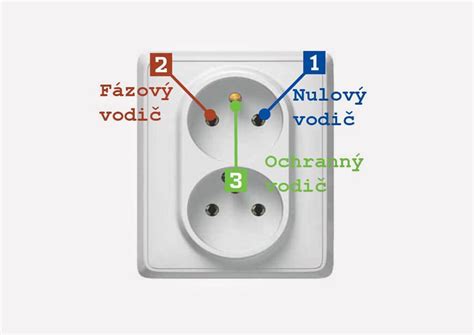

Pre jednotky s výkonom do 3,5 kW je možné priviesť zásuvku na miesto pripojenia kotla k elektrickej sieti. V tomto prípade je minimálny prierez kábla 2,5 mm² (medené vodiče).
Ak zariadenie pracuje s výkonom nad 3,5 kW, je zakázané používať energiu zo zásuvky, pretože by nemusela vydržať také zaťaženie. Bojlery s výkonom do 4 kW je možné pripojiť k jednofázovej sieti 220 V.
Po zvolení spôsobu pripojenia je potrebné implementovať pripojenie RCD a ističa na linke obsluhujúcej jednotku. Odporúča sa inštalovať ochranné vybavenie na rozvádzači, ak je napájanie zo zásuvky, alebo v blízkosti samotného objektu, ak ide o priame napájanie zo štítu, pre jednoduchšiu a bezpečnejšiu údržbu.
V sieti 220 V je bezpodmienečne nutné pripojiť elektrický kotol pomocou dvojpólového ističa.
Uvedenie do prevádzky
Po dokončení všetkých elektrických prác je potrebné zariadenie uviesť do prevádzky. Najprv skontrolujte integritu a tesnosť všetkých vodičov a potrubí. Ak nie sú zistené žiadne odchýlky, môžete pristúpiť k zapnutiu napájania:
- Otvorte ventily na potrubiach (studený a horúci okruh).
- Zapnite istič a RCD.
Pre malé domy a byty sa odporúča inštalácia a pripojenie elektrického kotla na vykurovanie. V chatkách a priestranných súkromných domoch je efektívnejšie použiť výkonnejší elektrický kotol, ktorý lepšie zvládne vykurovanie väčších priestorov.
