Vetranie je neoddeliteľnou súčasťou kvalitného bývania a pracovného prostredia. Základom efektívneho vetrania sú správne navrhnuté a nainštalované vzduchotechnické systémy. V tomto článku sa zameriame na konštrukčné prvky vzduchotechniky, typy potrubí, tvarovky a špecifické systémy určené pre rodinné domy, pričom kladieme dôraz na funkciu a výhody jednotlivých komponentov.
Základné konštrukčné prvky vzduchotechniky
Základným konštrukčným prvkom vzduchotechnických rozvodov je potrubie, ktoré môže byť vyrobené z pozinkovanej ocele a má buď kruhový, alebo štvorhranný tvar. V priestoroch, kde nie je možné použiť rovné potrubie, sa ponúka možnosť využitia flexibilného, ohybného potrubia. Tieto flexibilné hadice sú dostupné z rôznych materiálov ako AL, PU, PVC a ďalších. Okrem toho môžu byť dodané v špeciálnych vyhotoveniach, ako sú antistatické, tepelne a hlukovo izolované, elektricky vodivé, ťažko horľavé, alebo odolné proti vlhkosti, hydrolýze a hnilobe.
Typy potrubí
Kruhové potrubie (Spiro potrubie)
Kruhové spiro potrubie je určené pre montáž vzduchotechniky a vyznačuje sa špirálovo vinutou konštrukciou. Toto potrubie je navrhnuté pre dopravu vzduchu a ponúka jednoduchú montáž. Štandardná dĺžka spiro potrubia je 3000 mm.

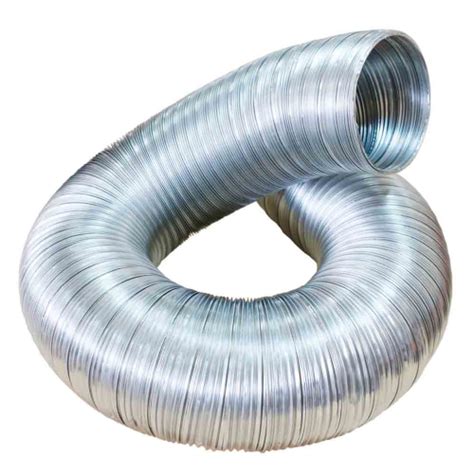

Flexibilné potrubie
V našej ponuke nájdete flexibilné potrubia od renomovaných európskych a svetových výrobcov. Tieto hadice sú vyrobené z materiálov ako AL, PU, PVC a iné. Sú dostupné v špeciálnych úpravách ako antistatické, tepelne a hlukovo izolované, elektricky vodivé, ťažko horľavé, odolné proti vlhkosti, hydrolýze a hnilobe. Flexibilné hadice sú vhodné nielen pre bežnú vzduchotechniku a klimatizáciu, ale aj pre odsávanie materiálov ako piliny, hobliny, granuláty, piesok či črepiny. Neváhajte nás kontaktovať pre výber vhodného typu pre vašu aplikáciu.
Štvorhranné potrubie
Štvorhranné potrubie je určené pre vetranie v priemyselných, komerčných priestoroch a rodinných domoch. Štvorhranné rúry sú vyrobené z pozinkovaného plechu s trapézovým prelisom. Medzi hlavné výhody patrí zníženie rizika tvorby hluku vo vzduchotechnickej trase a možnosť výroby potrubia v ľubovoľných rozmeroch. Priame štvorhranné potrubie a tvarovky sa štandardne dodávajú s prírubou 20 mm (do dĺžky strany 1000 mm) alebo 30 mm (pri dĺžke strany nad 1000 mm), prípadne podľa konkrétnych požiadaviek. Na požiadanie je možné dodať systém s voľnou prírubou, kde spojovací profil na jednom konci nie je upevnený. Systém štvorhranného potrubia spĺňa tesnosť triedy C a tlakovú triedu 2 podľa normy EN 1507:2006, ak je inštalácia vykonaná v súlade s pokynmi. Spojovací profil je namontovaný na konci každej tvarovky a potrubia.
Špecifické typy štvorhranného potrubia a tvaroviek:
- LKR: priame štvorhranné potrubie
- LBR: štvorhranné koleno s uhlami 90° alebo 45°, v pravouhlom prevedení
- LBXR: štvorhranný oblúk s uhlami 90° alebo 45°, v zaoblenom prevedení
- LDR: štvorhranná redukcia pre prechod medzi rôznymi rozmermi štvorhranného potrubia
- LBSR: štvorhranný plynulý odskok potrubného systému
- LTTR: štvorhranná odbočka v 90°, T-kus
- LEPR: štvorhranný koncový kryt do potrubia
Transfer potrubie
Transfer je kruhový transportný potrubný systém spájaný sponami, čo umožňuje rýchlu montáž a demontáž. Tento systém sa používa v priestoroch, kde je potrebné prepravovať vzduch s väčšími časticami, napríklad pri pneumatickej doprave materiálov ako piesok, piliny, zrno alebo granuláty. Hlavnými výhodami systému sú rýchla montáž a demontáž pomocou spôn, jednoduché čistenie a revízia, a spájanie bez skrutiek.
Systémy pre rodinné domy
Existujú špecifické systémy navrhnuté pre potreby rodinných domov, ktoré zohľadňujú najmä obmedzený priestor a potrebu nenápadného vedenia rozvodov.
- InDomo: Systém určený na odvetranie rodinných domov. Vďaka svojej malej zástavbovej výške je vhodný do sadrokartónových podhľadov alebo pod podlahy. Systém In Domo sa jednoducho spája pomocou spojenia Smart Lock, podobne ako pri potrubí SAFE.
- ED FLEXED FLEX: Systém určený predovšetkým pre vedenie vzduchotechnických sietí v rodinných domoch, kde často vznikajú problémy s nízkymi podhľadmi. Potrubie ED FLEX má vo vnútri hladký povrch pre ľahšie prúdenie vzduchu.
- ED PLANO: Systém určený pre vedenie vzduchotechnických sietí v rodinných domoch s problémom nízkych podhľadov. Systém ED PLANO sa skladá zo štvorhranných komponentov s maximálnou výškou 50 mm. Potrubie má vnútri hladký povrch pre efektívnejšie prúdenie vzduchu.
Tvarovky a hlavice
Kruhové vzduchotechnické tvarovky zahŕňajú oblúky, odbočky, prechody, výfukové hlavice, protidažďové striešky a ukončovacie výfukové kusy. Tieto komponenty sú štandardne vyrobené z pozinkovaného plechu. Na požiadanie je možné vyrobiť tvarovky z materiálov ako antikoro, hliník alebo aluzinok. Kruhové potrubie a tvarovky sú dodávané v priemeroch od 63 mm do 1600 mm. Tvarovky je možné dodať s tesnením s britom, ktoré zaručuje dokonalú tesnosť potrubného systému triedy C a D podľa normy EN 12237.
Nasávacie hlavice
Nasávacie hlavice sú koncovými prvkami vzduchotechnických systémov, ktoré slúžia na privádzanie čerstvého vzduchu do interiéru. Ich funkcia spočíva v nasávaní vzduchu z exteriéru a jeho distribúcii do vnútorných priestorov. V kontexte rodinných domov je dôležité, aby tieto hlavice boli navrhnuté tak, aby minimalizovali prievan a zároveň zabezpečili dostatočnú výmenu vzduchu. Existujú rôzne typy nasávacích hlavíc, ktoré sa líšia dizajnom, materiálom a spôsobom inštalácie. Niektoré sú určené na montáž na fasádu budovy, iné na strechu, a ich konštrukcia často zahŕňa prvky na zabránenie vniknutiu dažďovej vody alebo nečistôt do systému.
Izolácia potrubia
Izolácia na vzduchotechnickom potrubí plní dôležitú funkciu tepelnú, protipožiarnu a akustickú. Pre izoláciu kruhového potrubia sa používajú lamelové pásy (napr. ORSTECH LSP) alebo izolačné návleky (napr. TERMOSLEEV) a kaučukové izolácie (napr. K-FLEX). Pre štvorhranné potrubie sú vhodné dosky (napr. ORSTECH H s hliníkovým polepom) alebo kaučukové izolácie K-FLEX.
Riadené vetranie s rekuperáciou tepla
Čerstvý vzduch v domácnostiach, kanceláriách či výrobných priestoroch je kľúčový pre kvalitu života a pracovného prostredia. Efektívne vetranie, energetická efektívnosť, nízka hlučnosť a absencia prievanu sú základné požiadavky na moderné vetracie systémy. Systémy s výkonom od 300 m3/h do 1500 m3/h, s účinným spätným získavaním tepla a regulovateľným výkonom, sú čoraz dôležitejšie, najmä v otvorených dispozičných riešeniach.
Význam riadeného vetrania
Nové budovy, ktoré musia spĺňať najvyššie energetické štandardy, sú čoraz tesnejšie. Vzduch v nich už nemôže prúdiť cez neutesnené otvory, čo môže viesť k zvýšeniu vlhkosti, vzniku tepelných mostov a plesní. Týmto javom možno predchádzať správnym vetraním. Riadené vetranie s rekuperáciou tepla zohráva pri riešeniach vykurovania, ohrevu teplej vody a vetrania v budovách triedy A0 dôležitú úlohu. Hoci ide o počiatočnú investíciu, v konečnom dôsledku znižuje potrebu primárnej energie a zvyšuje kvalitu vnútorného prostredia.
Podľa Petra Kuliačeka z Viessmann, primárna potreba energie sa pri použití rekuperačného systému s plynovým kotlom alebo tepelným čerpadlom znižuje zhruba o 30 %, čo umožňuje niektorým kombináciám zariadení splniť energetický štandard budovy A0.
Riadené vetranie a vysoká vlhkosť
Okrem znižovania energetickej náročnosti prispieva riadené vetranie ku znižovaniu vlhkosti v miestnosti. Vlhké prostredie je spôsobené nielen ľudskou činnosťou, ale aj rastlinami, domácimi zvieratami a bežnými domácimi aktivitami ako varenie či sušenie bielizne. Zvýšená vlhkosť zvyšuje riziko ochorení dýchacích ciest, najmä u detí.
Riadené vetranie a tepelné mosty
Tepelný most je časť konštrukcie budovy s výrazne odlišnou teplotou, čo vedie k zvýšeným tepelným stratám a kondenzácii vodnej pary. Najčastejšie sa vyskytuje v rohoch miestností, pri oknách, dverách či balkónoch. Riadené vetranie dokáže s týmito problémami efektívne bojovať.
Riadené vetranie a plesne na stene
Plesne na vnútorných stenách sú často dôsledkom nesprávneho vetrania a kondenzácie vodnej pary. Boj proti plesniam pomocou povrchových prípravkov je len dočasným riešením. Zameranie sa na prirodzenú cirkuláciu vzduchu a pravidelné, riadené vetranie je kľúčové. Odporúča sa umiestniť nábytok vo vzdialenosti aspoň päť centimetrov od steny.
Koncentrácia CO₂ v miestnosti
Nedostatočné vetranie zvyšuje koncentráciu oxidu uhličitého (CO₂), čo negatívne vplýva na zdravie - spomaľuje myslenie, spôsobuje nesústredenosť, bolesti hlavy a únavu. Zatiaľ čo vonkajší vzduch má okolo 500 ppm CO₂, bežné vetranie ho môže zvýšiť na 1000 ppm. Riadené vetranie udržuje stabilnú úroveň okolo 750 ppm.
Prínosom riadeného vetrania je aj filtrácia prachových a peľových častíc, čo je výhodné pre alergikov, a redukcia hluku z vonkajšieho prostredia.
Ako správne vetrať
Pre optimálne vetranie je potrebné dodržiavať niekoľko zásad. Celý objem vzduchu v miestnosti by sa mal vymeniť raz za jednu až dve hodiny. Pri prirodzenom vetraní je dôležitý časový interval otvorenia okna podľa ročného obdobia a vonkajšej teploty - v zime kratšie (4-6 minút za hodinu), v lete dlhšie (25-30 minút za hodinu). Riadené vetranie tento proces automatizuje a zabezpečuje komfort.

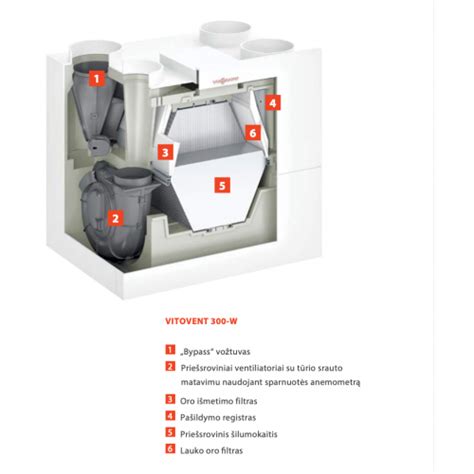

Obmedzenia riadeného vetrania Vitovent
Riadené vetranie Vitovent nie je vhodné na:
- sušenie novostavby
- odstraňovanie prachu počas výstavby
- odvlhčovanie priestorov bazénov alebo parných kúpeľov
- používanie ako odsávacieho alebo odmasťovacieho zariadenia odpadového vzduchu v komerčných priestoroch
- používanie v objektoch so špeciálnymi požiadavkami na technológiu čistých priestorov
- používanie ako klimatizácie alebo chladiaceho zariadenia
Centrálna a decentrálna vetracia jednotka
Existujú dva hlavné typy rekuperačných jednotiek:
- Centrálna vetracia jednotka: vhodná do budovy s viacerými miestnosťami alebo do rozmerných objektov.
- Decentrálna vetracia jednotka: vhodnejšia do rekonštruovaných priestorov alebo objektov s menším počtom miestností, kde je problém s vedením rozvodov.
Pri výbere vetracej jednotky je potrebné poznať typológiu objektu a objem vzduchu, ktorý je potrebné vymeniť.
Na čo si dať pozor pri inštalácii
Pri inštalácii riadeného vetrania je dôležité zohľadniť faktory ako:
- Krb: Potrebuje prívod vzduchu z exteriéru, nie z miestnosti.
- Digestor: Odporúča sa použiť recirkulačný digestor s uhlíkovým filtrom alebo prisávací ventil na fasáde.
Nesprávne nadimenzované potrubia, výustky alebo prívody vzduchu môžu viesť k neuspokojivým výsledkom.
Odpadový vzduch a jeho využitie
Vetracie systémy dokážu efektívne využiť odpadový vzduch nielen na predohrev čerstvého vzduchu, ale aj na prípravu teplej úžitkovej vody v kombinácii s tepelným čerpadlom. Toto riešenie je vhodné najmä pre objekty s veľmi nízkymi tepelnými stratami, ako sú pasívne domy.
Pri inštalácii vetracích systémov je dôležitý výber rozvodných potrubí, ktoré by mali obsahovať antibakteriálnu vrstvu. Podcenenie prúdenia vzduchu negatívne vplýva na úžitkovosť systému a komfort bývania.
Cena rekuperačnej jednotky
Cena vetracieho systému je individuálna a závisí od typu objektu, objemu a využitia miestností. Viessmann ponúka návrhový program pre kalkuláciu ceny systému. Cena inštalácie rekuperačnej jednotky v rodinných domoch sa štandardne pohybuje okolo 5000 eur, pričom polovicu tvorí technológia a druhú polovicu rozvody a inštalácia. Cena samostatnej decentrálnej jednotky je približne tisíc eur.
Rekuperácia v moderných domoch
Rekuperácia sa stala štandardom moderných novostavieb v energetickej triede A0. Zabezpečuje čerstvý vzduch bez straty tepla, zlepšuje kvalitu vzduchu, filtruje alergény a vlhkosť, a tým znižuje prevádzkové náklady. Hoci nie je zákonom priamo povinná, v praxi je takmer nevyhnutná pre splnenie energetických štandardov. Správne navrhnutá a nainštalovaná rekuperácia je tichá a výrazne znižuje tepelné straty pri vetraní.
Je dôležité si uvedomiť, že rekuperácia nie je klimatizácia ani plnohodnotné vykurovanie, ale skôr systém na udržiavanie tepla v dome a zabezpečenie zdravej klímy.
